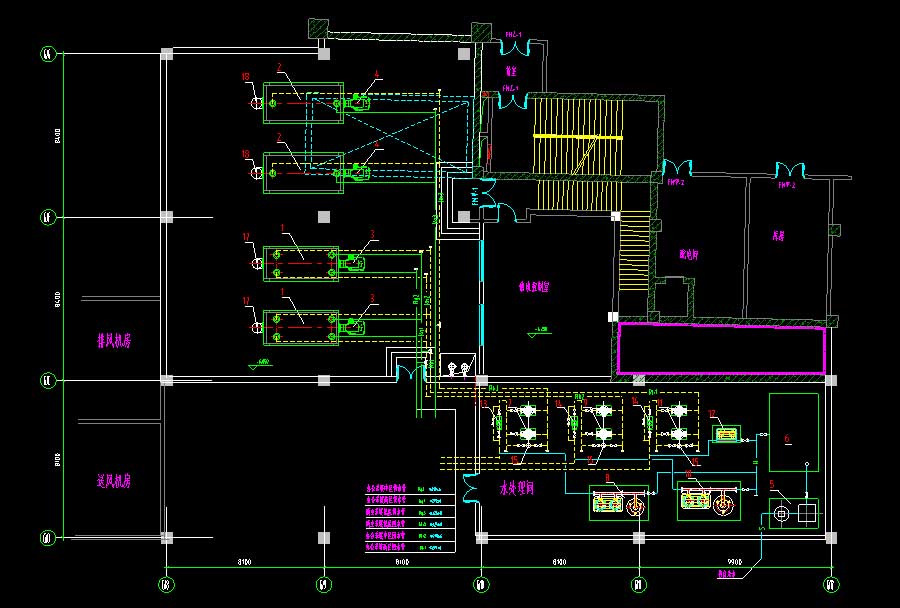

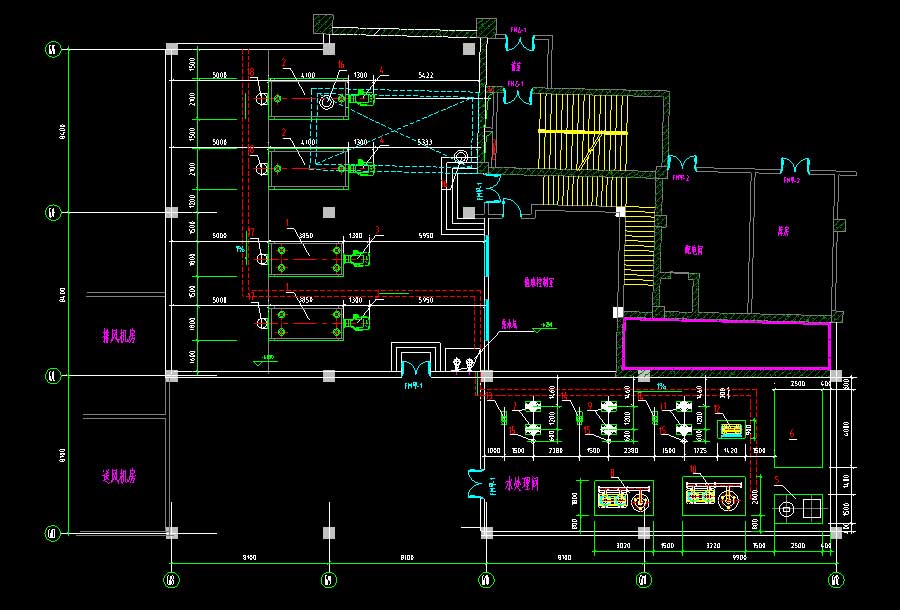

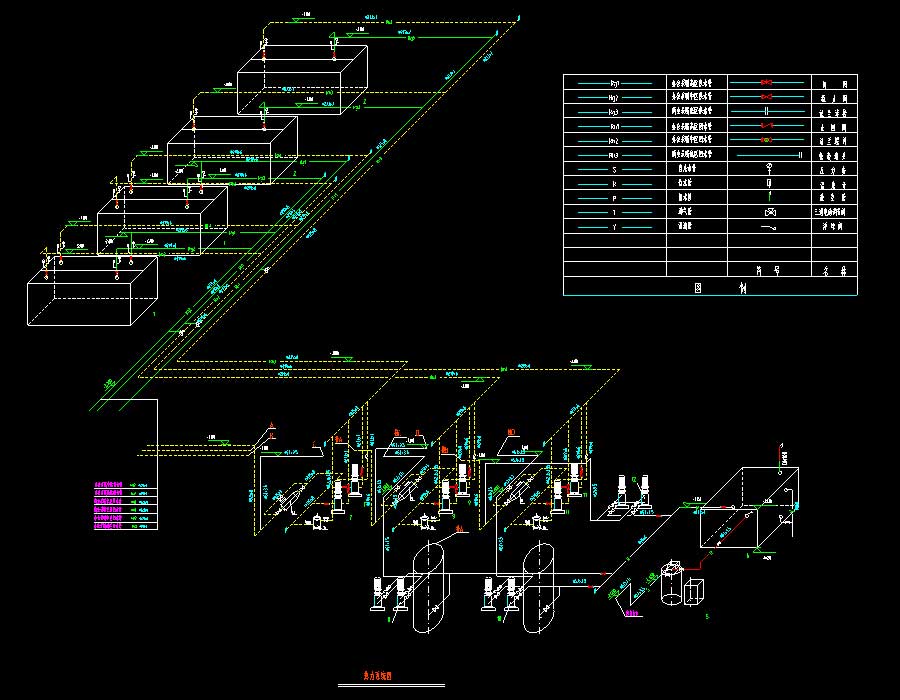

说明:该项目为某供暖锅炉房施工图,本次设计锅炉房容量为2台ZRQ-240NN型真空热水锅炉,2台ZRQ-300N型真空热水锅炉,锅炉供热量12.6MW。采暖锅炉进出水温度为60~50℃,供采暖用。采暖系统低、中区利用低位膨胀水箱定压,由补水泵补水,采暖系统高区利用设在办公楼屋面的高位膨胀水箱定压,由补水泵补水,在进行供暖时,四台锅炉同时运行。锅炉烟囱材质为碳钢,厚度为5mm。图纸内容含:热力系统图,平面图。
冷热源:锅炉空调系统:采暖系统:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:设计时间:
