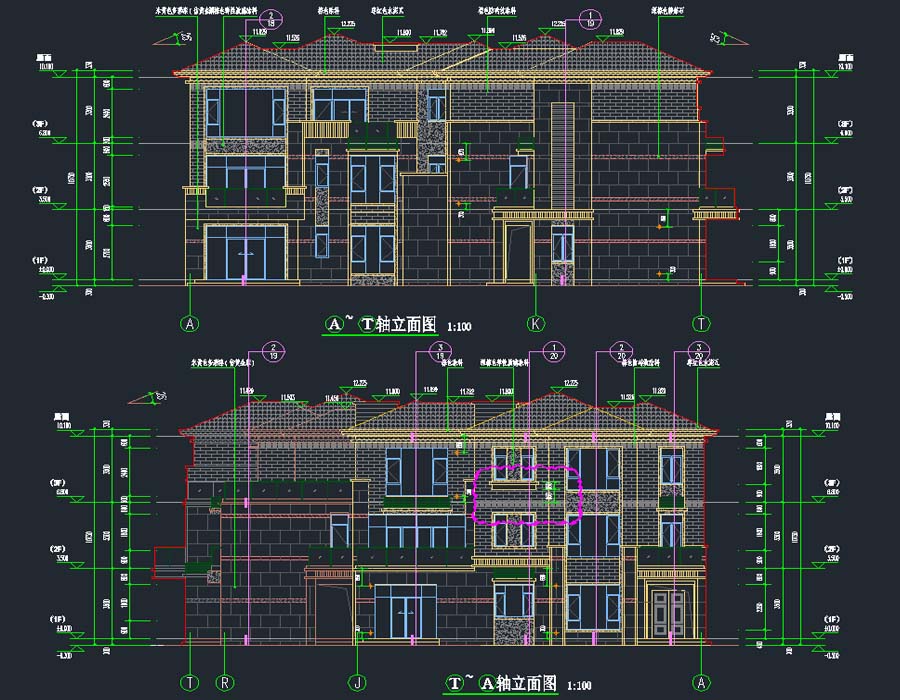

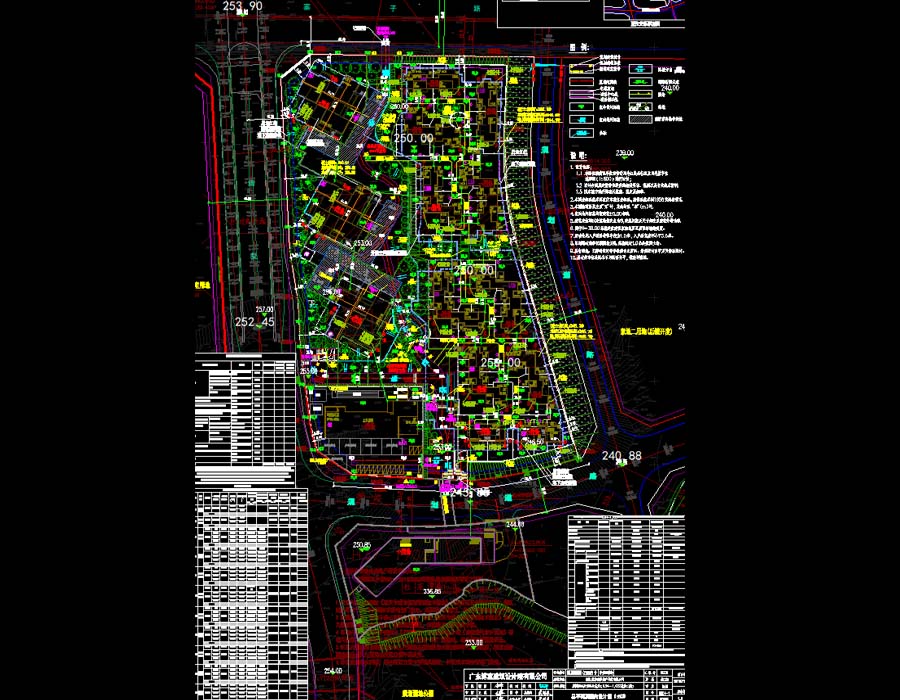

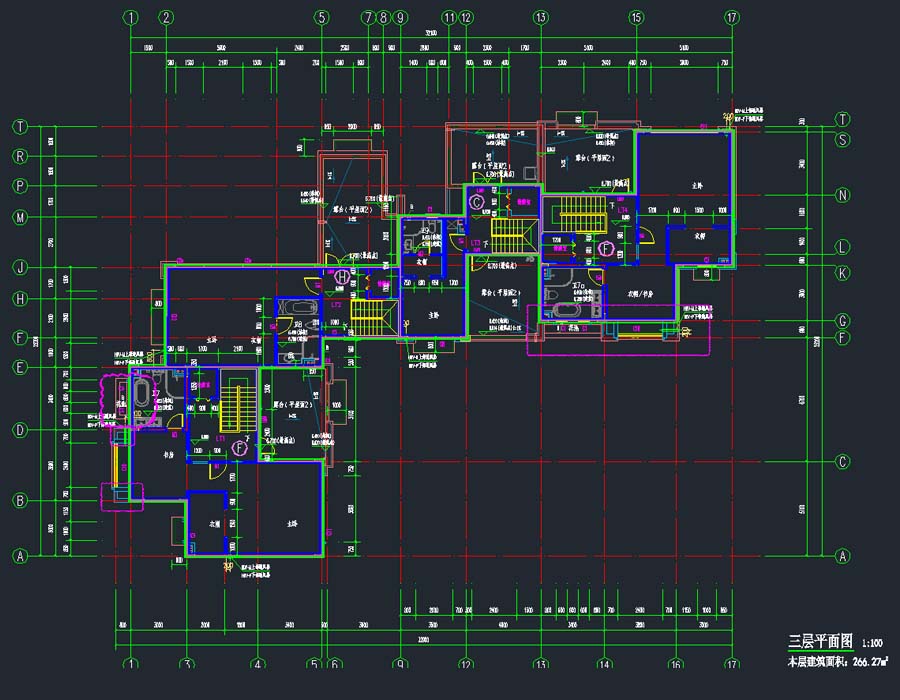

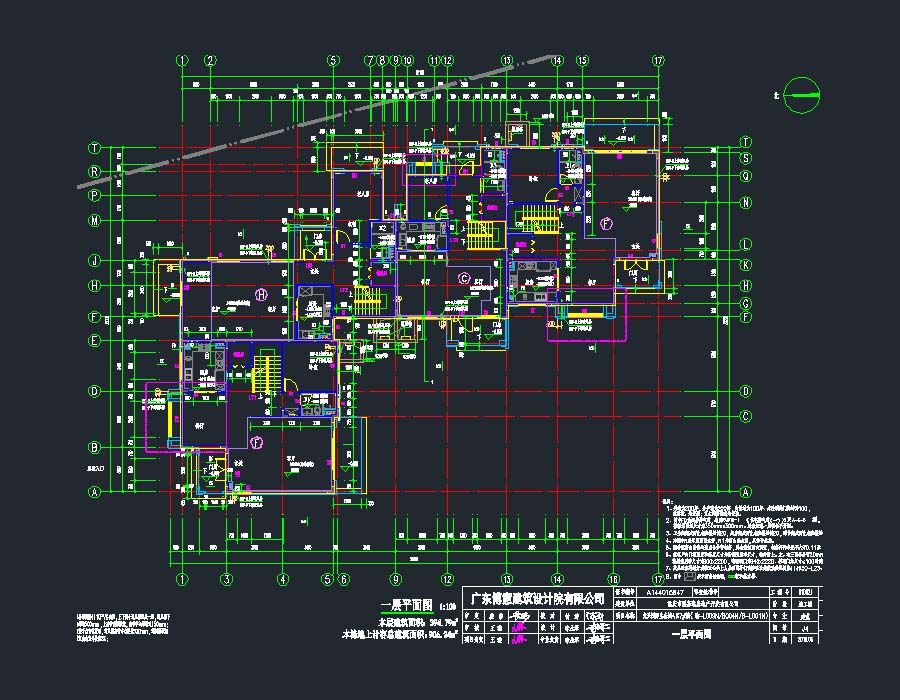

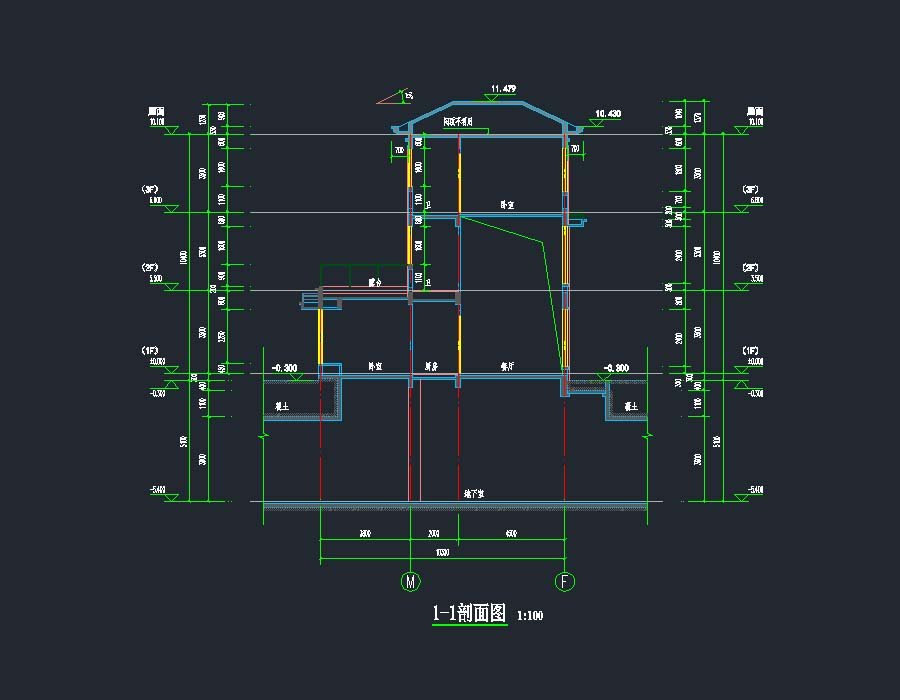

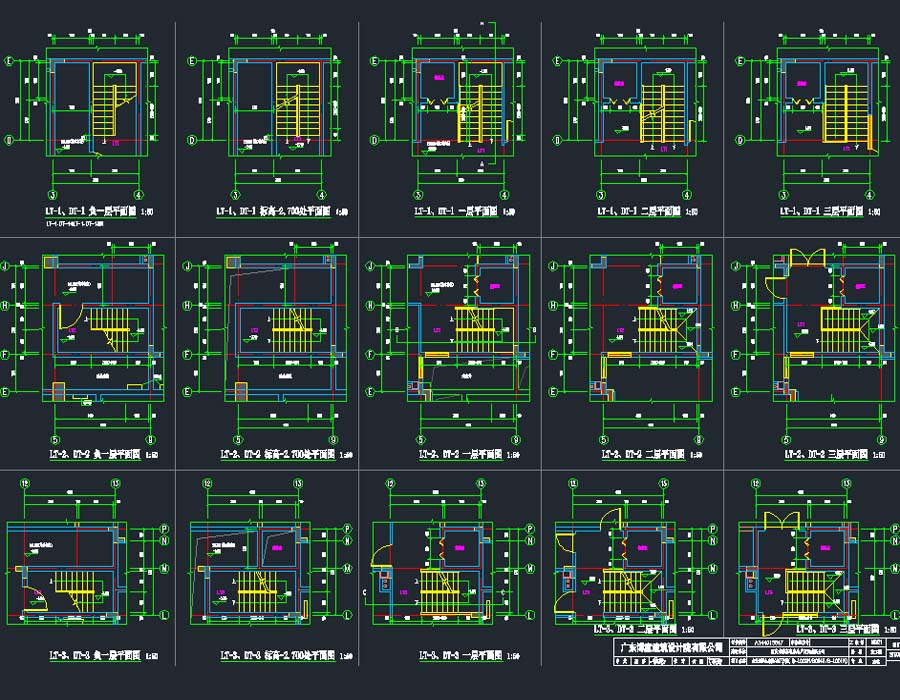

说明:该项目为某生态城二期3层低层别墅建筑、结构、给排水、电气及暖通专业施工图,总建筑面积为25169.81平方米,其中7~15#住宅楼地上均为3层,地下均为1层,建筑高度均为10.43米。图纸包括:总平面及竖向设计图,消防总平面图,道路剖面图,建筑设计总说明,建筑节能设计说明,平面图,立面图,剖面图,核心筒大样,墙身大样,门窗表、门窗大样,卫生间大样,地下一层防火分区示意图剖面图,地下室平面图,地下室顶板平面图,坡道详图,楼梯详图,节点详图,楼梯详图、风井大样图、门窗详图;结构设计总说明,灌注桩设计说明,基础平面布置图,板面墙柱定位图,板面墙柱大样图,墙柱定位图,墙柱大样图,板配筋图,梁配筋图,楼梯大样图,墙身大样;空调通风设计及施工说明,通风平面图,通风、防排烟设计及施工总说明,地下室车库通风防排烟平面图,防火分区示意图,车库顶板通风防排烟平面图;给水排水设计总说明,给排水通用大样图,给排水平面图,给排水系统原理图,自动喷淋平面图;电气设计总说明,竖向配电系统图,配电箱系统图,动力分区平面图,照明分区平面图,基础接地分区平面图,照明平面图,电力平面图,消防电气设计说明,电话、网络配线系统示意图,有线电视配线系统示意图,火灾自动报警系统图,防火门监控系统图,电气火灾监控系统图,地下室火灾自动报警分区平面图,弱电分区平面图。
建筑面积:25169.81㎡地上层数:3层建筑高度:10.43m地下层数:1层高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2018建筑风格:现代效果图:无
