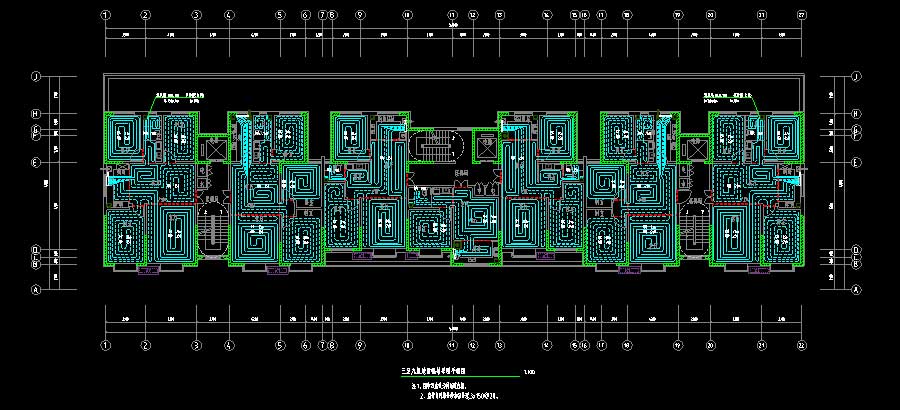

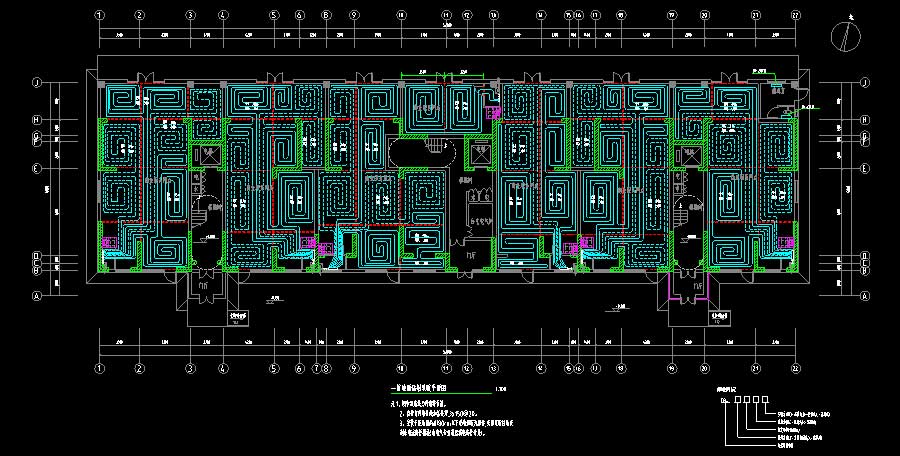

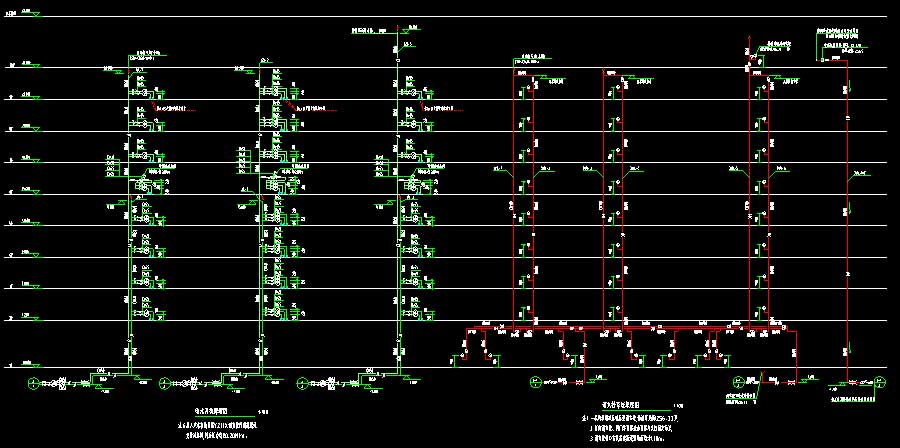

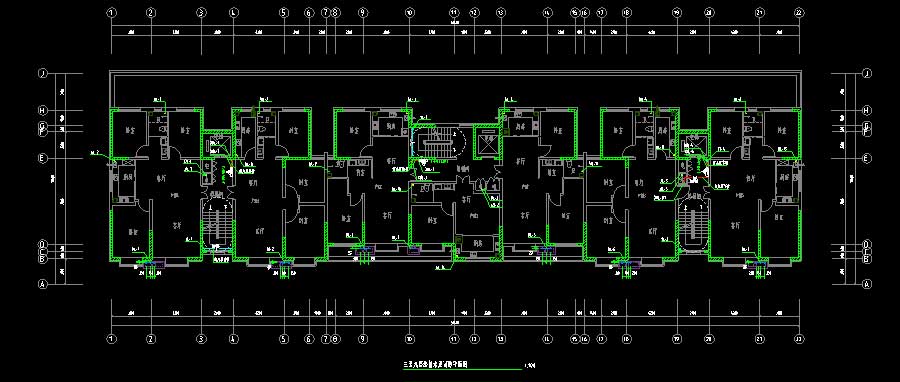

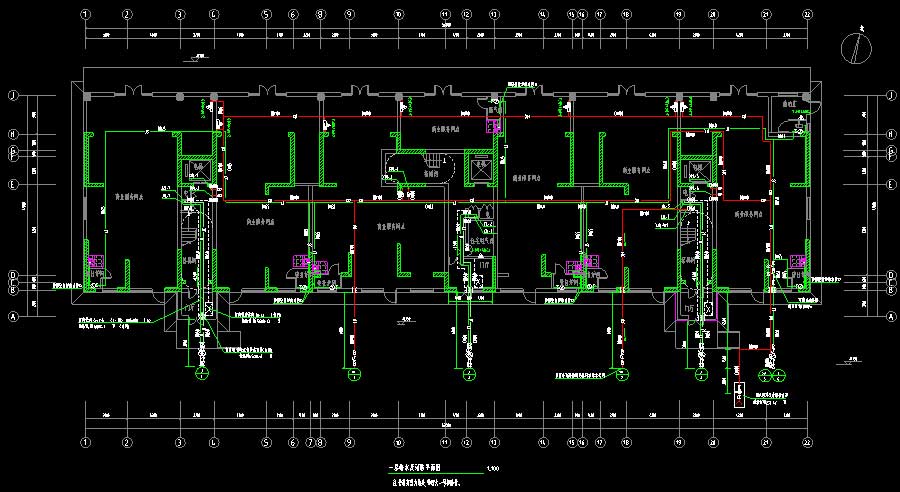

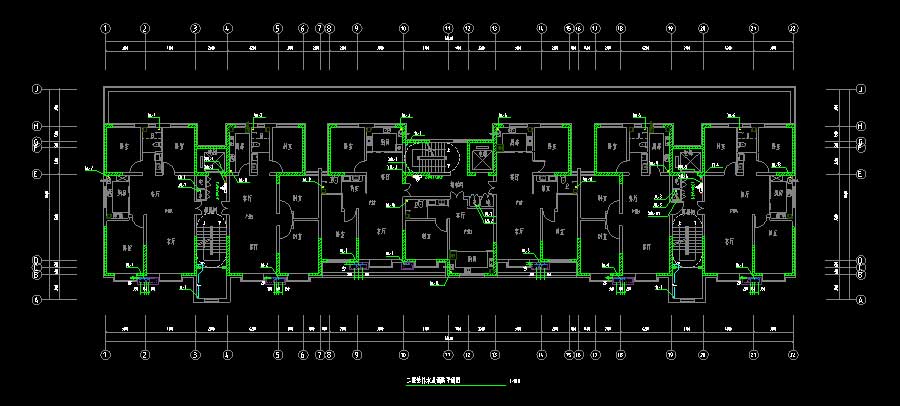

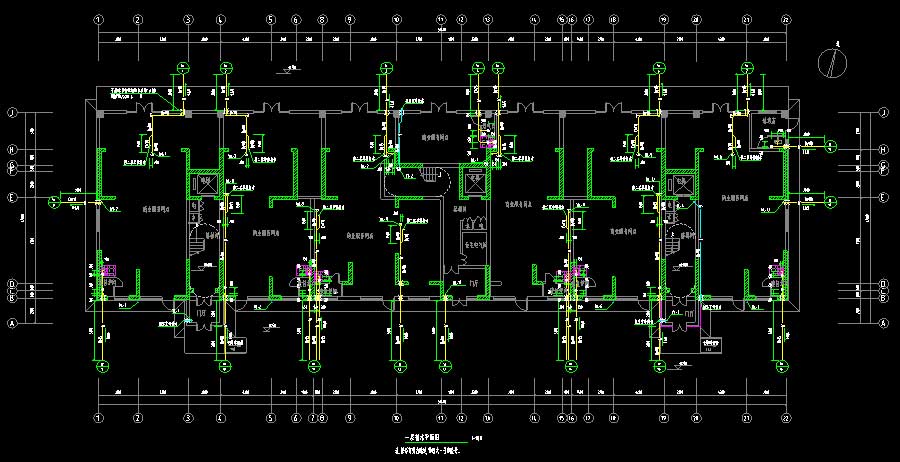

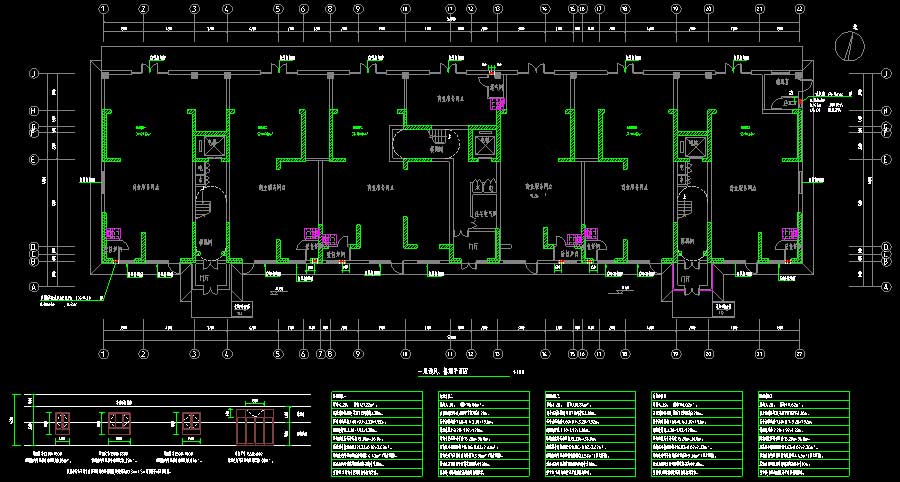

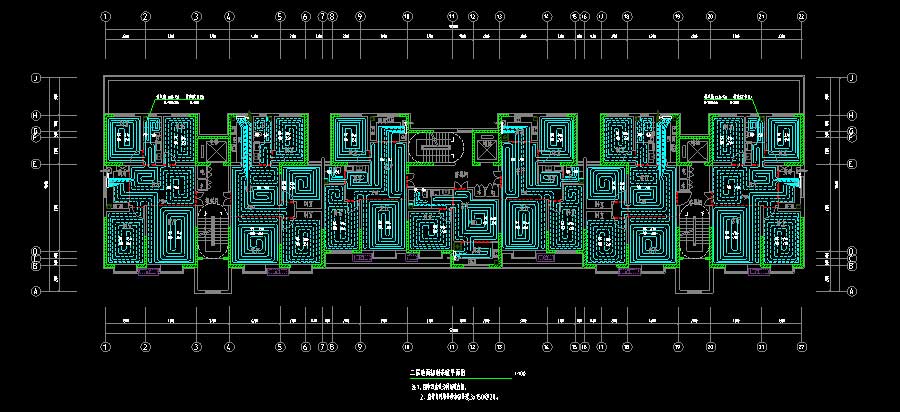

说明:该项目为某中高层住宅楼给排水、采暖通风施工图,总建筑面积6689平方米,地上9层,地下0层,室内外高差0.15m,建筑高度26.75m。一层使用功能:商业服务网点,层高4.20m;二至九层使用功能:住宅,层高均为2.80m。建筑类别:多层民用建筑。所属气候分区:寒冷(B)区。图纸内容含:给排水:给排水说明,消防专篇,设备抗震说明,给水及消防平面图,排水平面图,屋面水箱间、太阳能板布置平面图,给、排水系统图,给水系统原理图,消火栓系统原理图,排水系统原理图,雨水系统原理图,空调冷凝水系统原理图,标准层给水大样图、系统图,单独排水大样图、系统图,消防水箱间布置大样图、剖面图;暖通:暖通说明,通风、排烟平面图,地面辐射采暖平面图,屋面电梯机房通风、消防水箱间采暖平面图。
建筑面积:6689㎡地上层数:9层建筑高度:26.75m地下层数:高度类别:中高层图纸深度:施工项目地址:新疆设计时间:2021建筑风格:现代效果图:无
