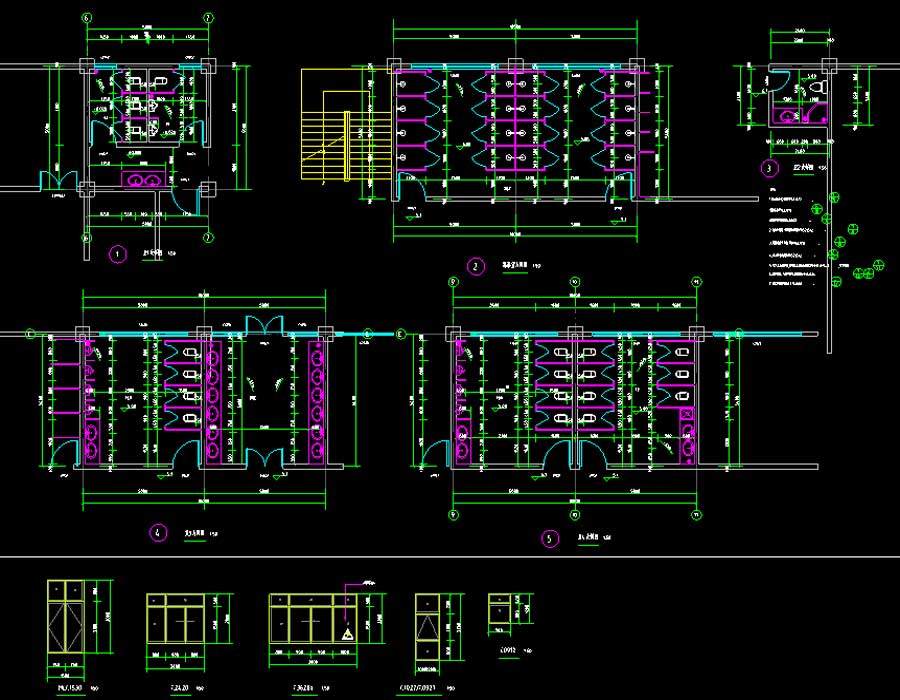

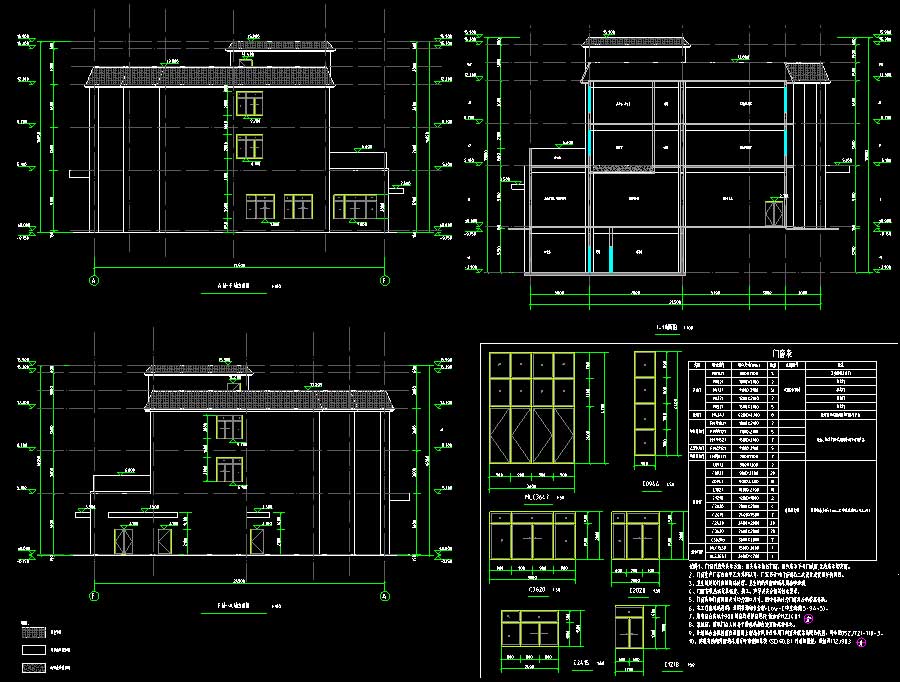

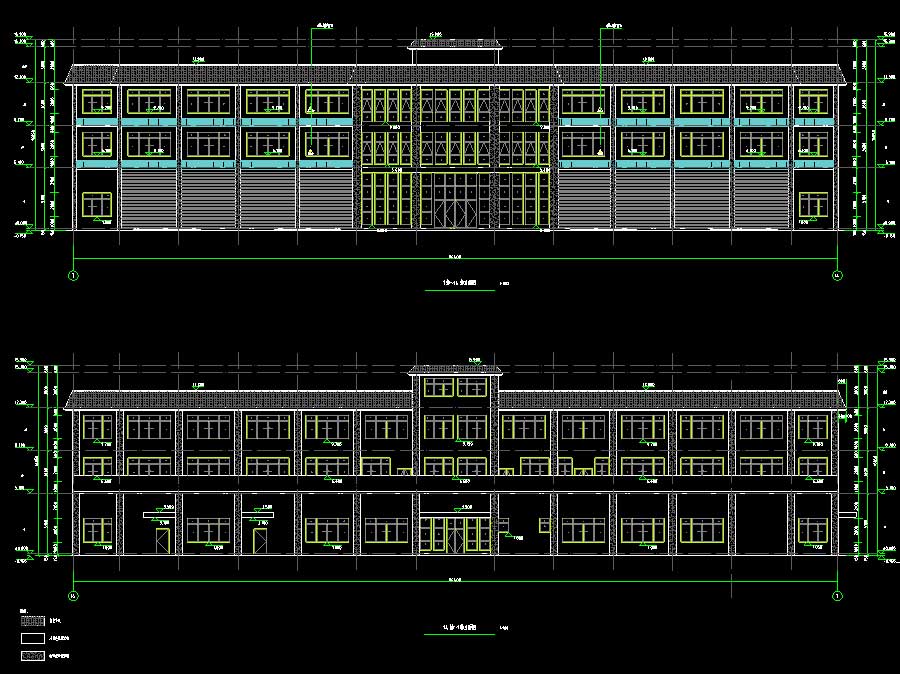

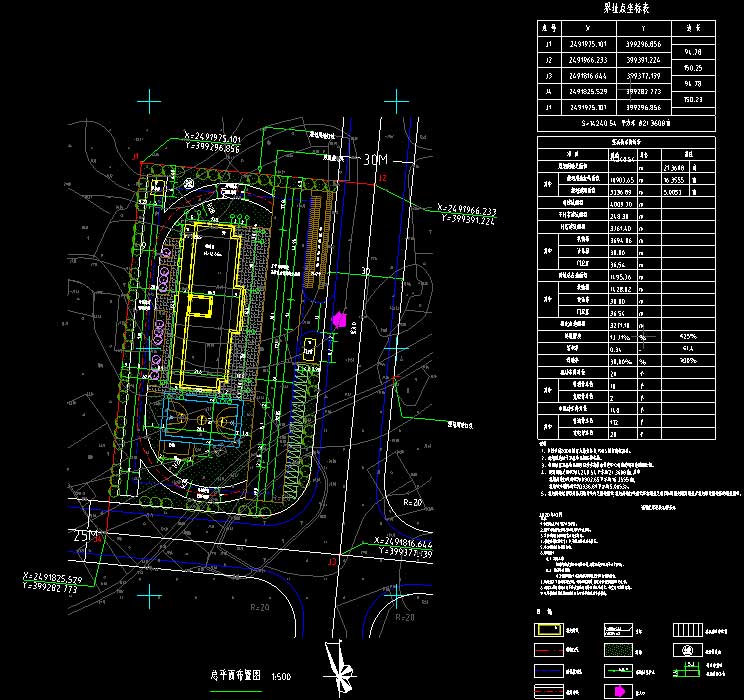

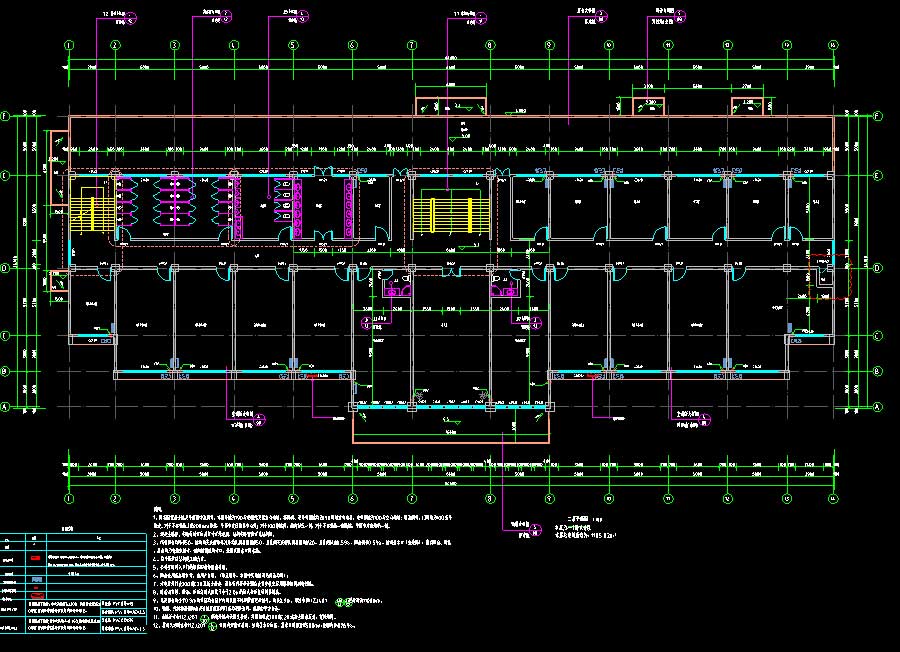

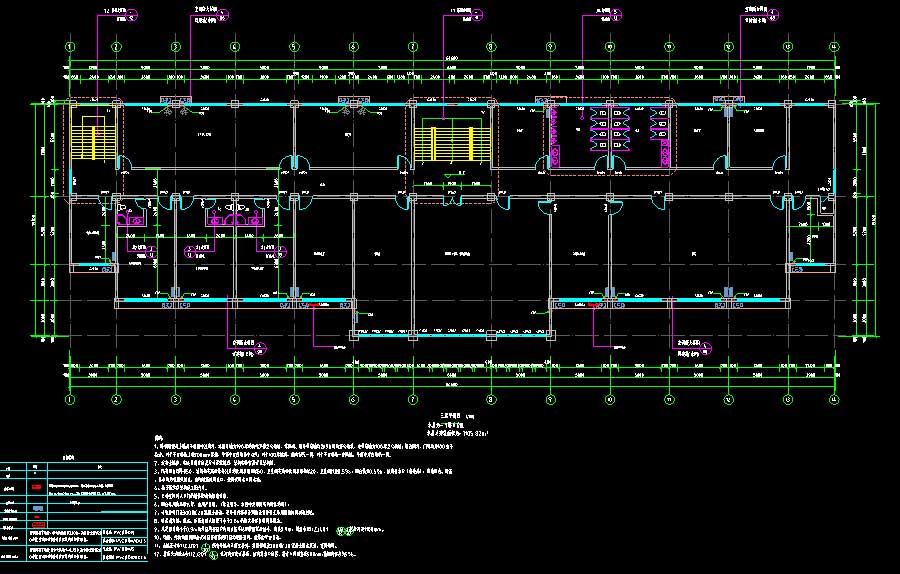

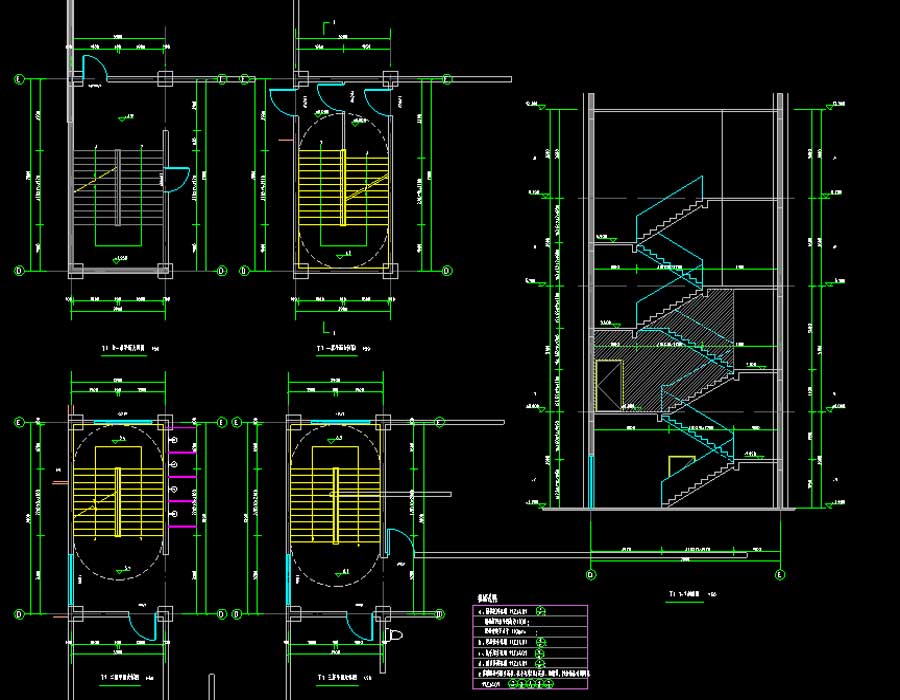

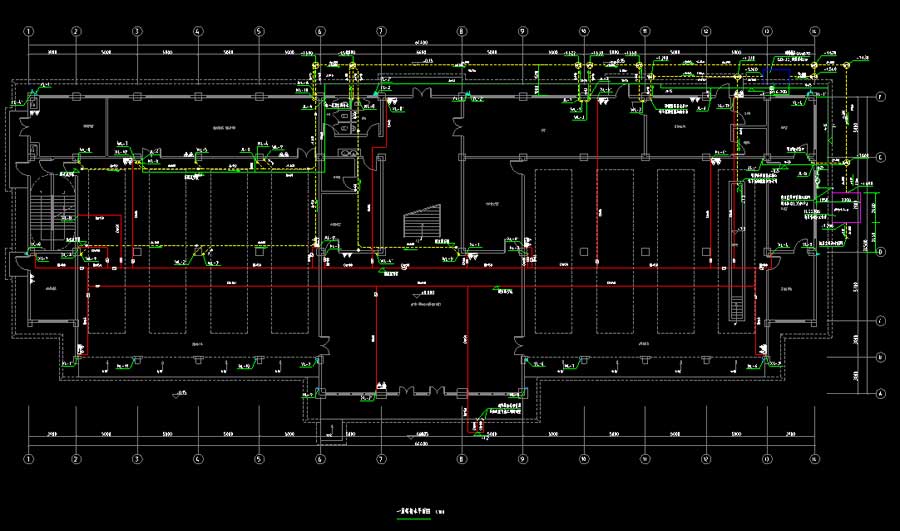

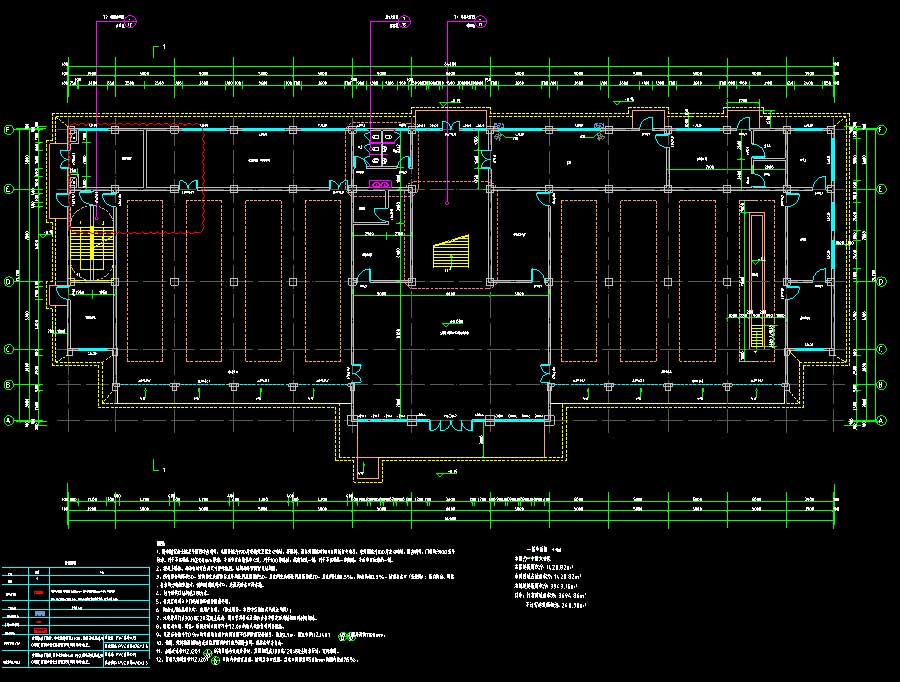

说明:该项目为某消防站执勤楼建筑、结构、给排水、电气施工图(电气图纸显示不全),抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为12.45米,地上层数3层,总建筑面积为3943.16平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,楼梯大样图,卫生间大样图;结构:结构说明,基础平面布置图,墙柱平面布置图,平面布置及板配筋图,梁配筋图,楼梯屋面层平面布置及梁板配筋图,楼梯结构图;给排水:给排水说明,给排水系统原理图,给排水平面图,气体灭火设计说明,给排水平面图,屋顶消防水箱大样图,泵房大样图;电气:电气说明,总平电气设计总说明,照样大样图及材料表,管线敷设总平面图,室外照明总平面图,视频监控总平面图,电缆排管直线井平面图,电力管道直线井剖断面图,电力管道转角井平面图,电力管道转角井剖断面图,盖板配筋图,盖板起盖孔及型钢包边做法大样图,视频监控大样图,电气安装工程抗震设计专篇,消防施工图设计说明,火灾自动报警系统图,智能化施工图设计说明,综合布线系统图,视频监控系统图,警铃及广播系统图,配电干线系统图,高压配电系统图,低压配电系统图,电缆桥架敷设大样图,光伏板安装支架大样图,照明、动力平面图,应急照明平面图,消防平面图,智能化平面图,基础接地平面图,屋面防雷平面图等等。
建筑面积:3943.16㎡地上层数:3层建筑高度:12.45m地下层数:高度类别:低层图纸深度:施工项目地址:广西省设计时间:2022建筑风格:现代效果图:无
