某水厂扩建工程多专业施工图3727220728文件大小:172.62M推荐人:liaoxianfeng图纸张数:267张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:7962.76,31.03,21.7㎡地上层数:5,1,1层建筑高度:22.55,4.2,4m地下层数:高度类别:多层图纸深度:施工项目地址:江西省设计时间:2020建筑风格:现代效果图:无

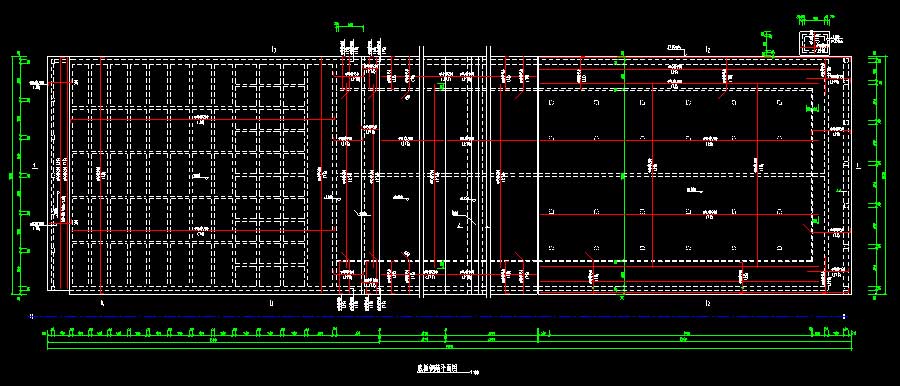

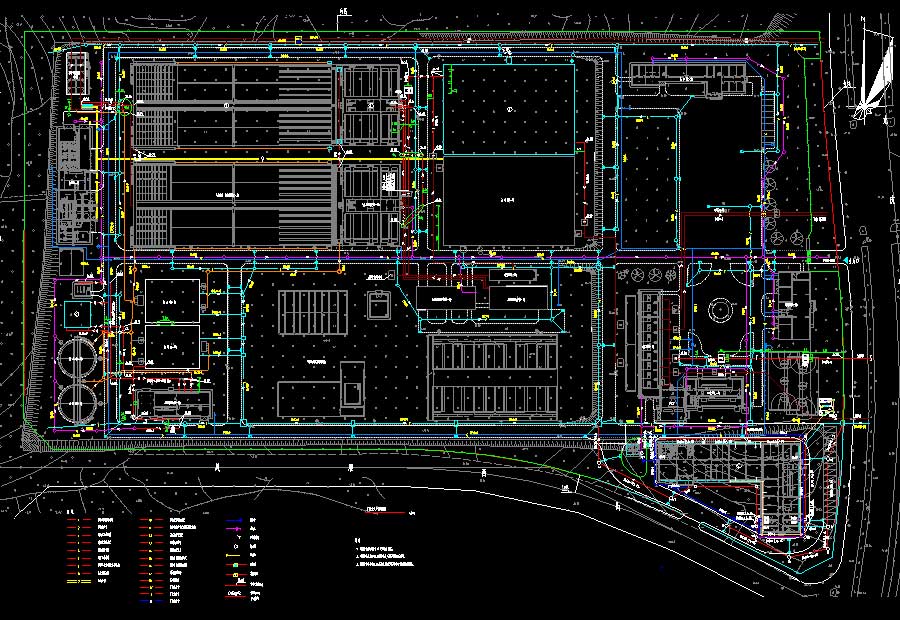

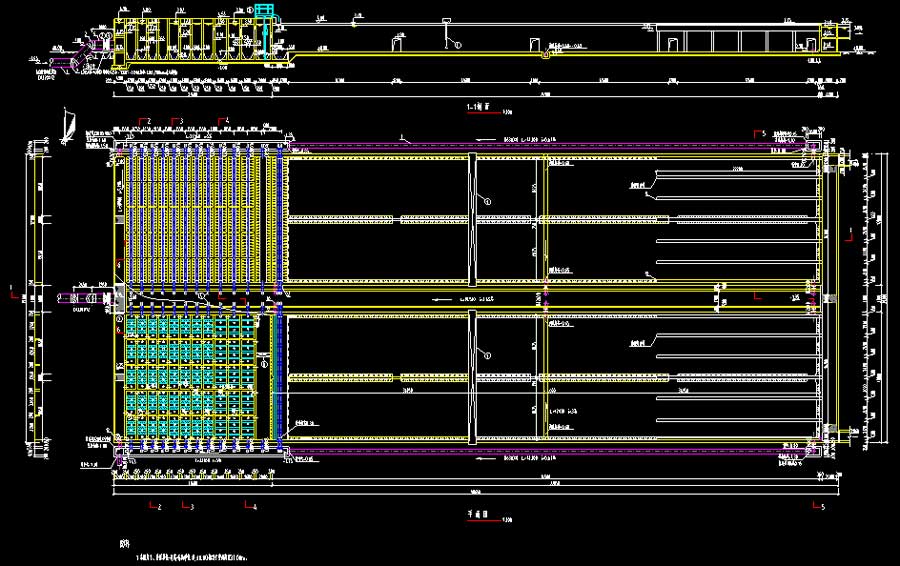

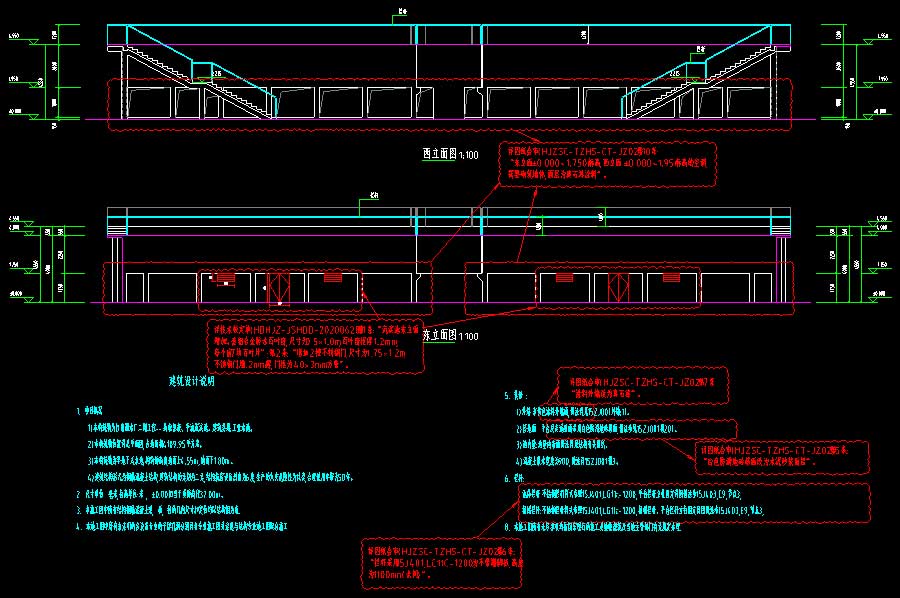

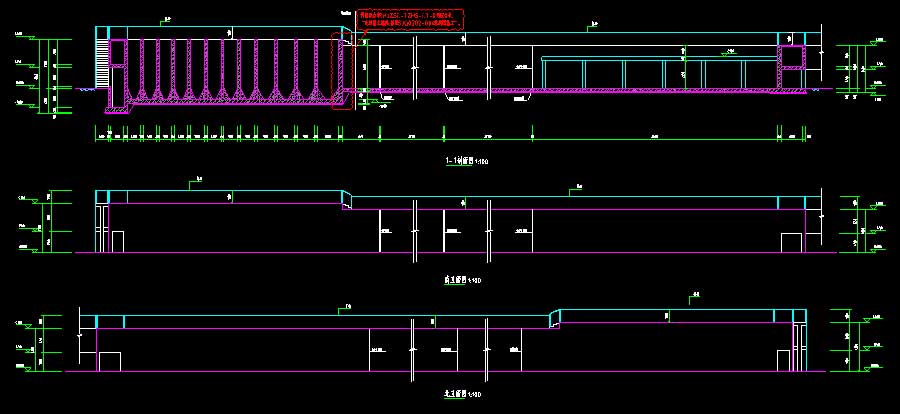

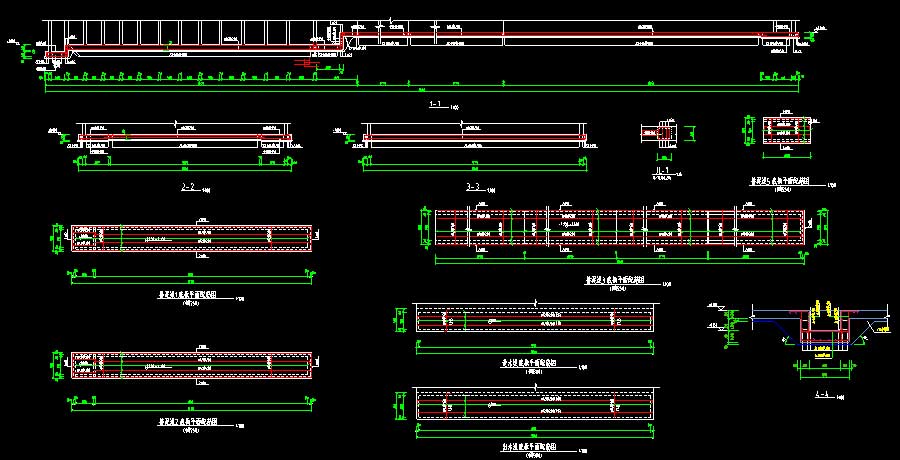

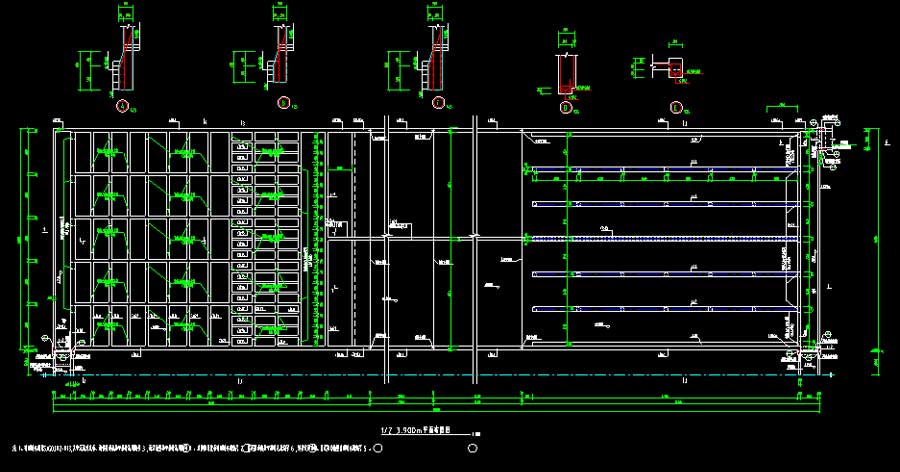

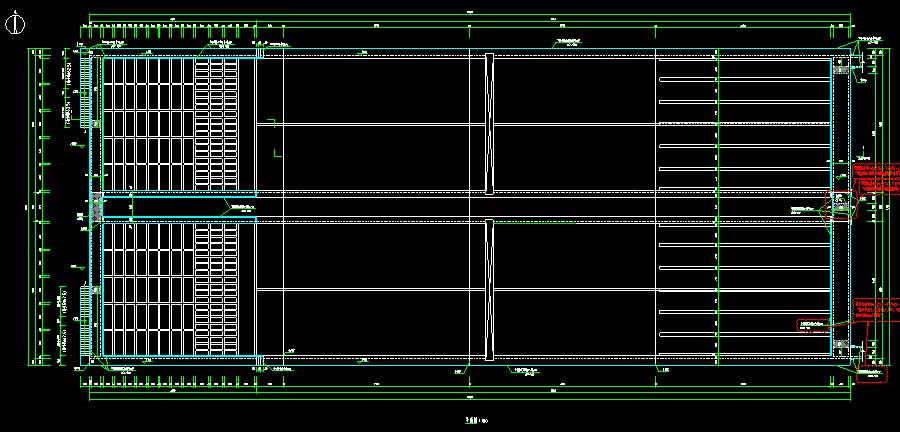

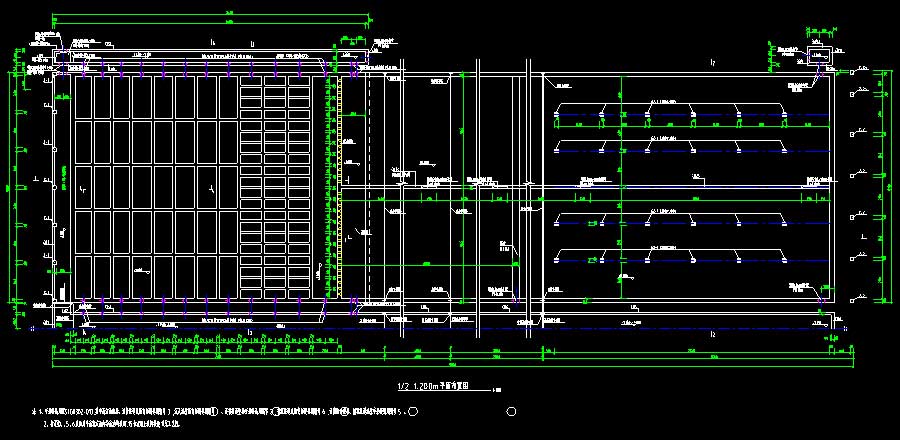

说明:该项目为某水厂扩建工程多专业施工图,项目含折板絮凝、平流沉淀池,汽水反冲洗滤池,清水池,储泥池,检测研发大楼,污水处理用房及门卫。其中,检测研发大楼建筑高度为22.55米,地上层数5层,总建筑面积为7962.76平方米;门卫建筑高度为4.2米,地上层数1层,总建筑面积为31.03平方米;污水处理用房建筑高度为4米,地上层数1层,总建筑面积为21.7平方米。图纸内容含:建筑:建筑说明,建筑节能设计专项说明,平面图,立面图,剖面图,卫生间大样图,楼梯详图,门窗详图,墙身详图;结构:结构说明,结构平面图,底板配筋图,梁结构图,独立基础平法图,柱平法图,梁结构图,梁平法图,板平法图,楼梯详图;给排水:给排水说明,生活给排水及消防给水系统原理图,消防水泵房大样图,消防水泵房系统图,给排水平面图,自动喷水平面图,卫生间给排水大样图,自动喷水抗震支架平面图;电气:电气说明,火灾报警及联动设计说明,电气工程抗震设计,抗震支架布置图,照明平面布置图,疏散照明布置图,弱电走向埋管布置图,空调平面布置图,防雷接地布置图,空调系统图,配电系统图,疏散照明系统图,照明系统图,动力系统图,动力平面布置图,火灾自动报警及消防联动系统图,消防平面布置图;暖通:暖通说明,排烟系统流程图与门卫房的通风空调设计,防烟分区平面图,排烟平面图,排烟抗震支架平面图等等。
