建标库图纸模型 > 多类专业 > 商业 > 酒店及配套、商业、地下室全专业施工图3317180725
<< 返回列表
酒店及配套、商业、地下室全专业施工图3317180725文件大小:208.25M推荐人:小舒图纸张数:345张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:44867.49,17523.5㎡地上层数:17,5层建筑高度:79.95,27.55m地下层数:1层高度类别:高层图纸深度:施工项目地址:江苏省设计时间:2022建筑风格:现代效果图:无

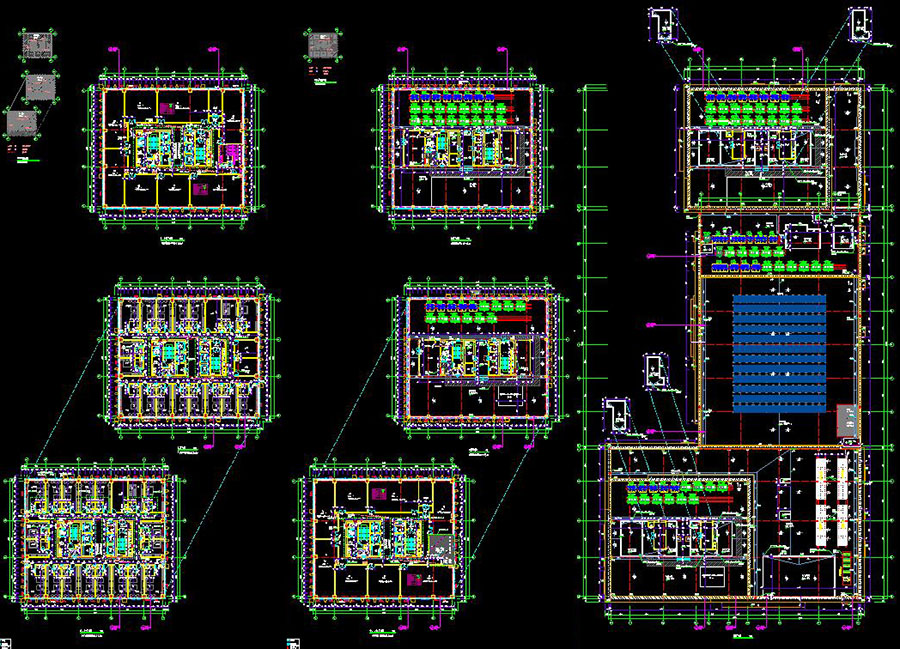

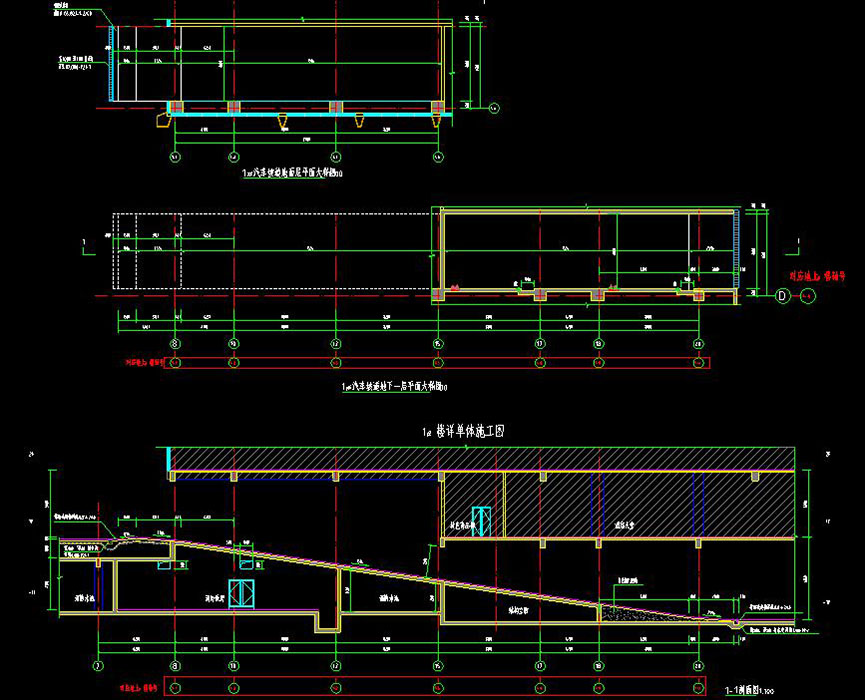

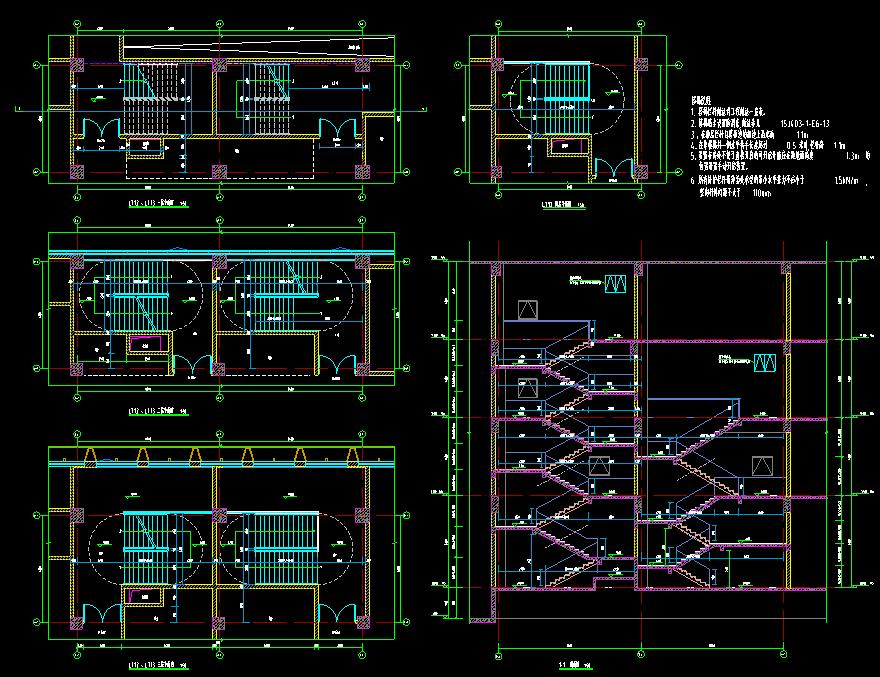

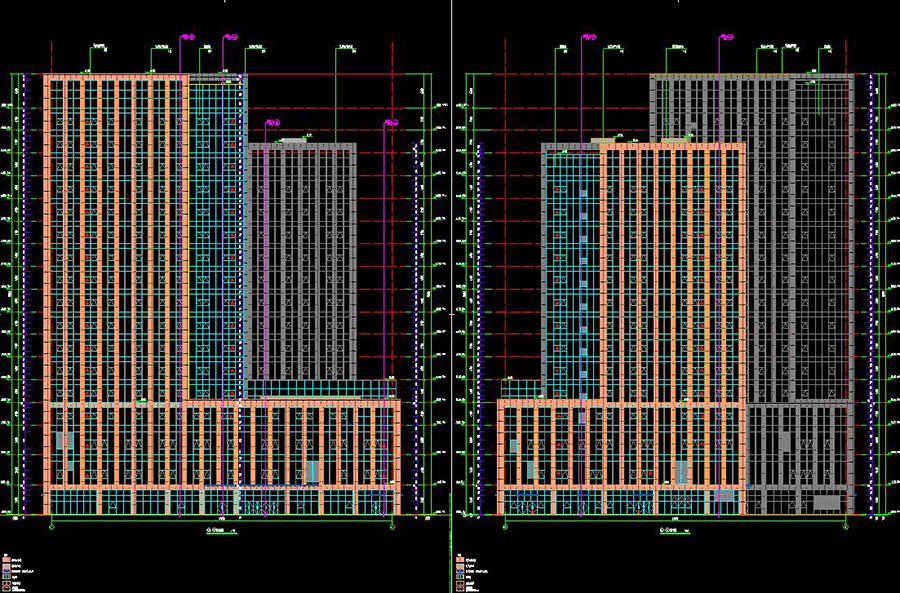

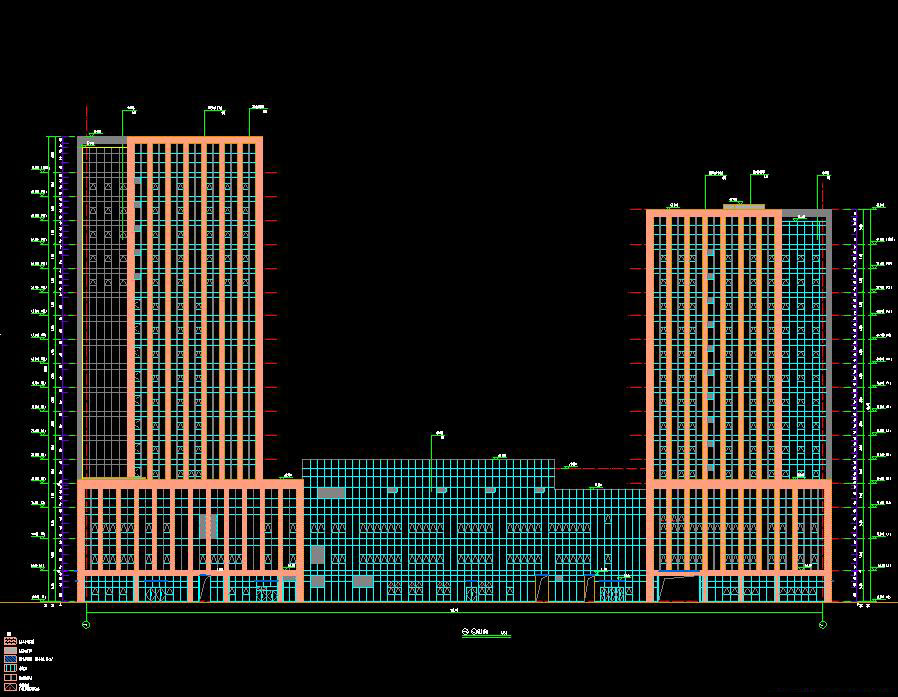

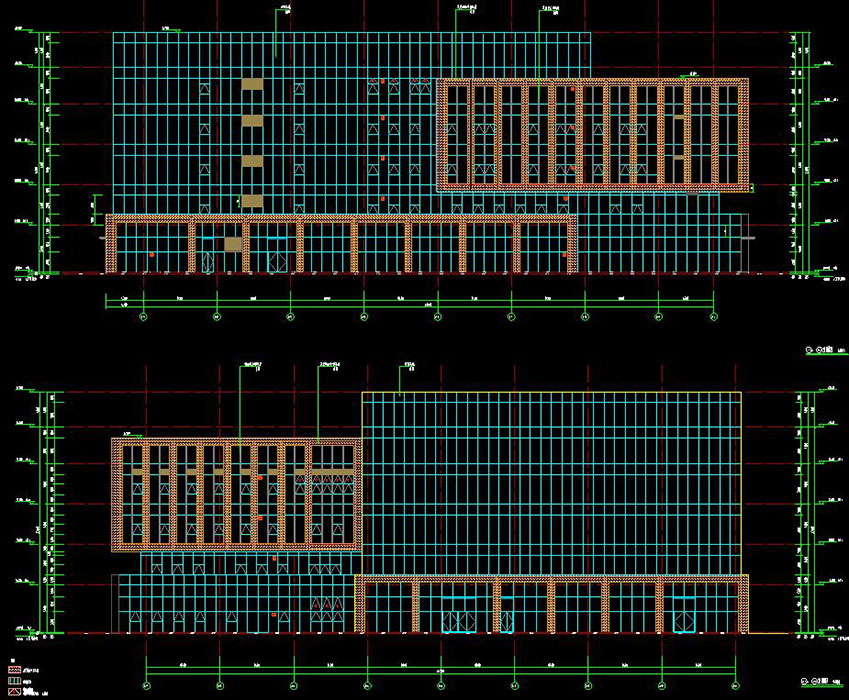

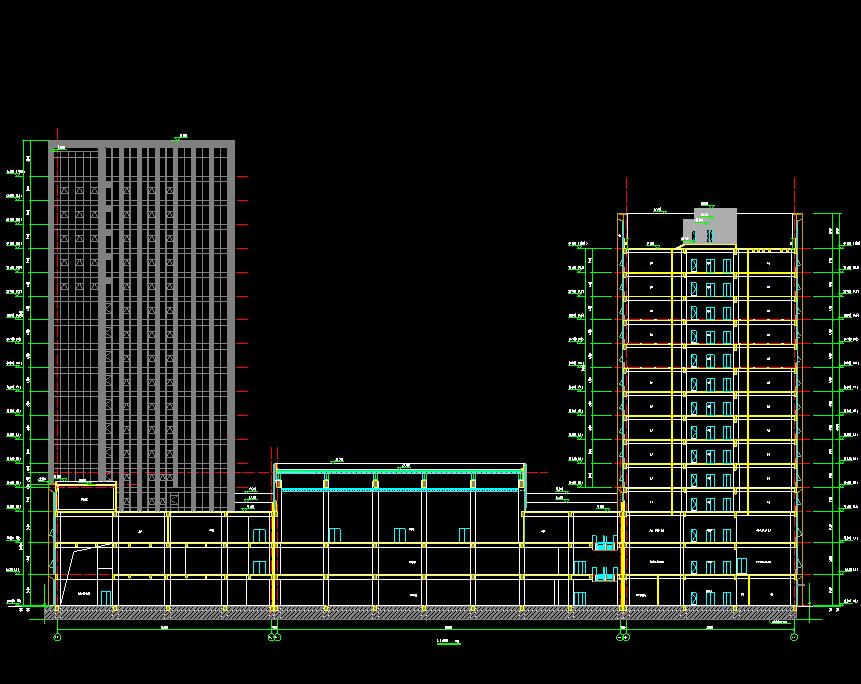

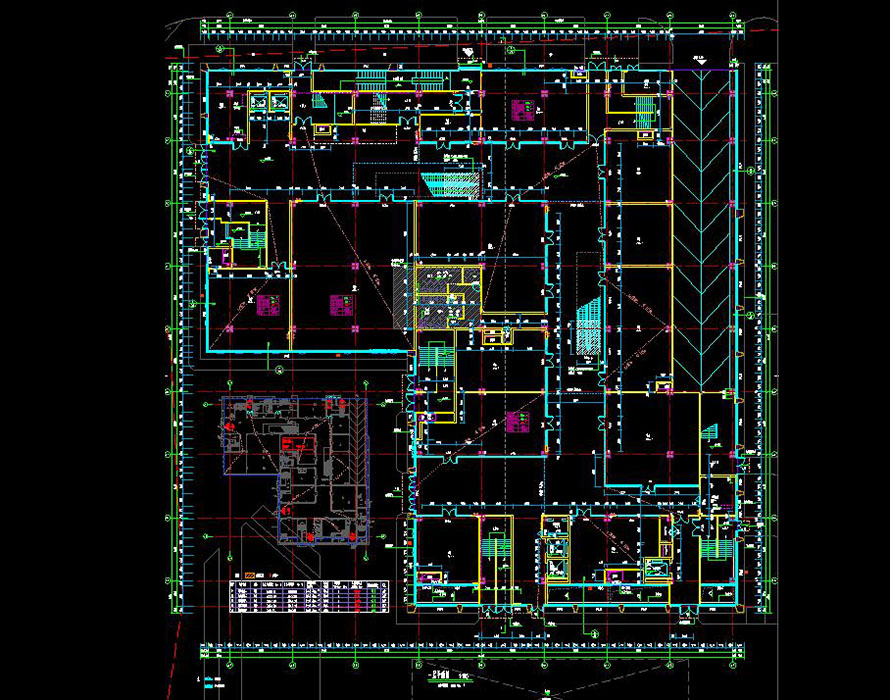

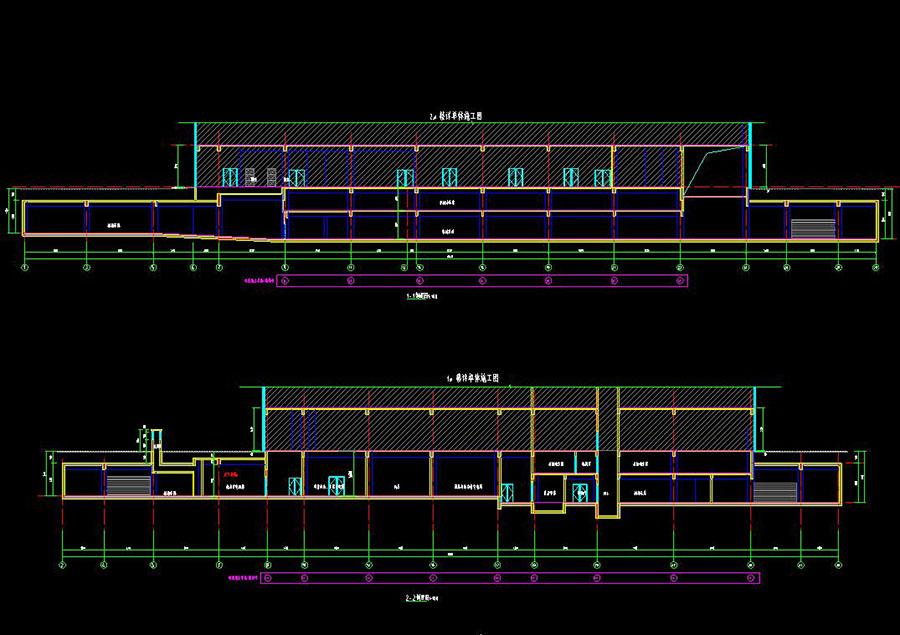

说明:科创中心1#酒店及配套、2#商业、地下室施工图,1#酒店及配套地上17层,建筑高度79.95m,建筑面积44867.49㎡,2#商业地上5层,建筑高度27.55m,建筑面积17523.5㎡,地下1层,建筑面积26545.03㎡,夹层建筑面积3172.72㎡,图纸包含:建筑设计说明,建筑工程做法表,装配式设计专篇,平面图,立剖面图,核心筒平面图,楼电梯剖面图,扶梯剖面图,卫生间大样图,墙身大样图,门窗表,门窗大样,幕墙大样,坡道大样图,风井大样图,集水井大样图,节点大样图,地下室人防建筑设计说明,人民防空工程标识专篇,标识标牌安装示意图,通用详图(人防),临战封堵示意图,地下一层平时、战时平面图,战时总平面图,地下室顶板标高示意图,防火分区示意图,剖面图,防护单元分区示意图,标识标牌示意图,室外电梯口部详图,排风机房详图,移动电站口部详图;桩基平面布置图,承台平面布置图,柱平法施工图,结构平面布置图,梁平法配筋图,板配筋图,宴会厅屋面钢架大样,墙身、楼梯大样;给排水设计说明,给排水抗震支架设计施工说明 ,绿色设计专篇(给排水),给排水剖面图,喷淋平面图,消火栓平面图,消火栓、给水、热水、喷淋、排水系统展开图,卫生间给排水大样图,雨水虹吸排水设计说明,虹吸排水系统图,虹吸排水安装大样;暖通设计说明,防火与防排烟设计专篇,图例,空调设备水管配置表,多联空调设备表及风口配置表,风冷热泵系统流程图,风冷热泵系统主要设备材料表,主要设备安装详图,防排烟平面图,空调通风平面图,空调水管平面图,排烟系统图,空调水系统图,主要设备材料表;电气设计说明,建筑物防雷设计说明,电气工程抗震设计说明,消防应急照明和疏散指示系统设计说明,电气消防系统设计说明,等电位大样,强电图例,柴油发电机配电系统示意,建筑光伏发电系统示意图,电井大样,电井低压干线图,配电系统图,电气火灾监控系统,消防电源监控系统,能耗监测系统,电气干线平面图,应急照明平面图,火灾自动报警平面图、系统图,防火门监控系统图,屋顶层防雷平面图等
