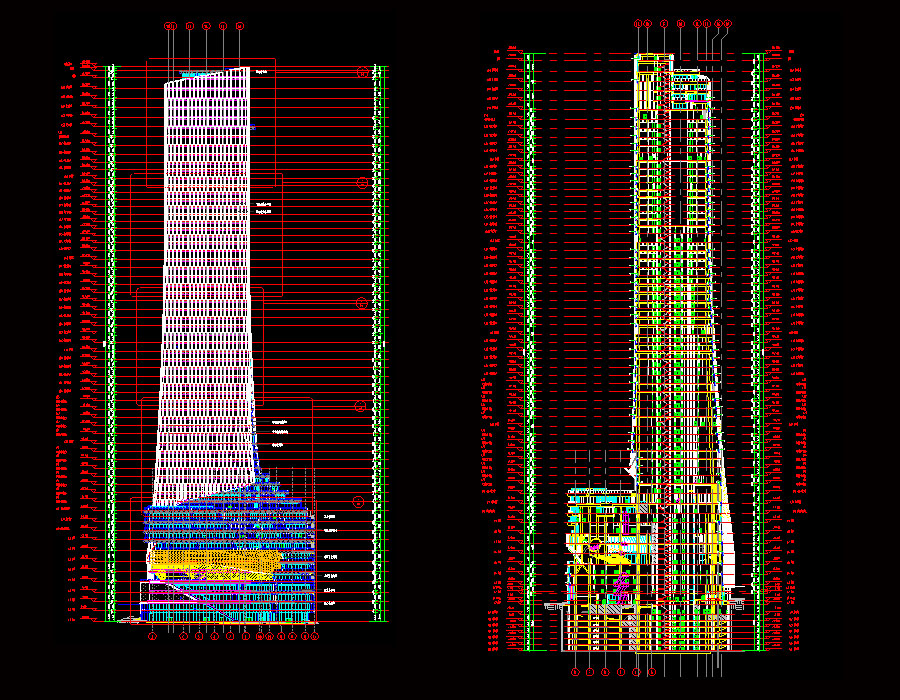

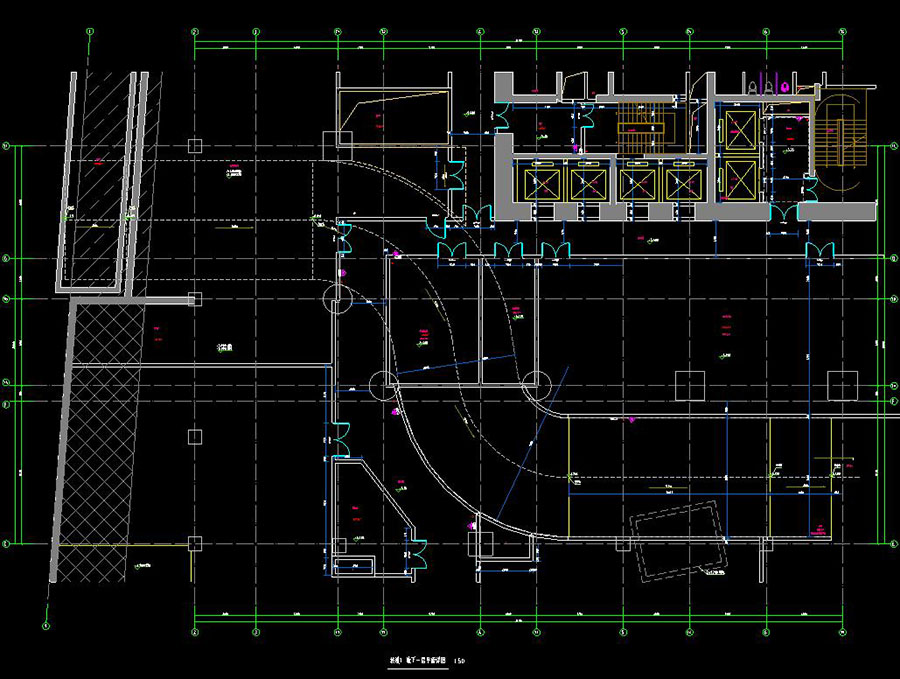

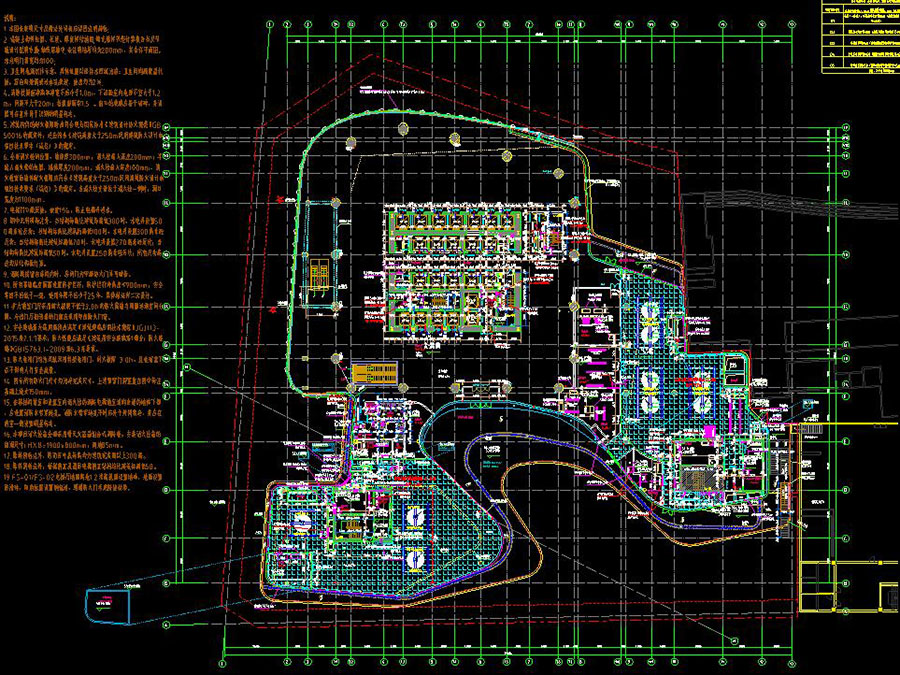

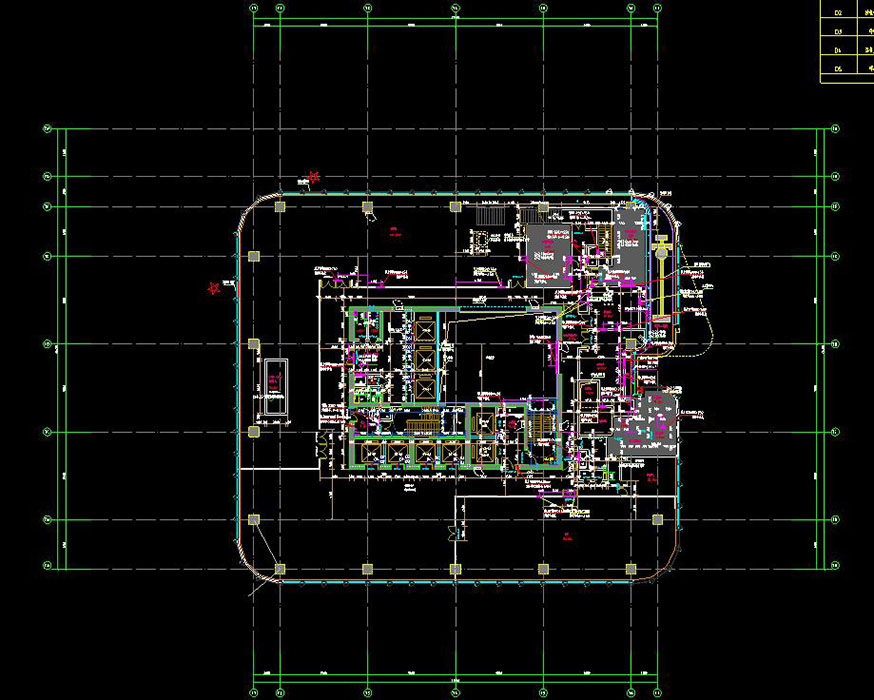

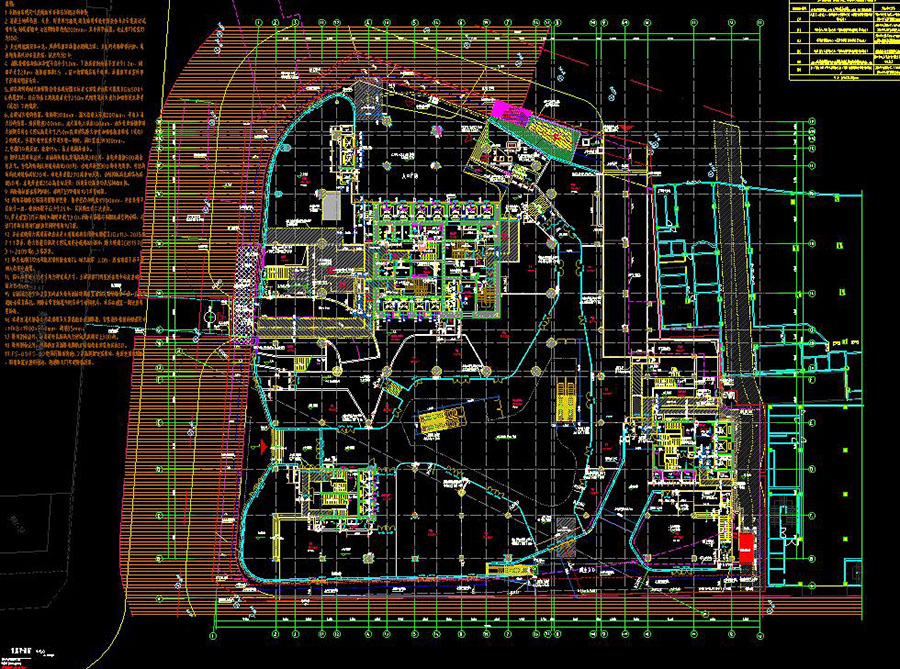

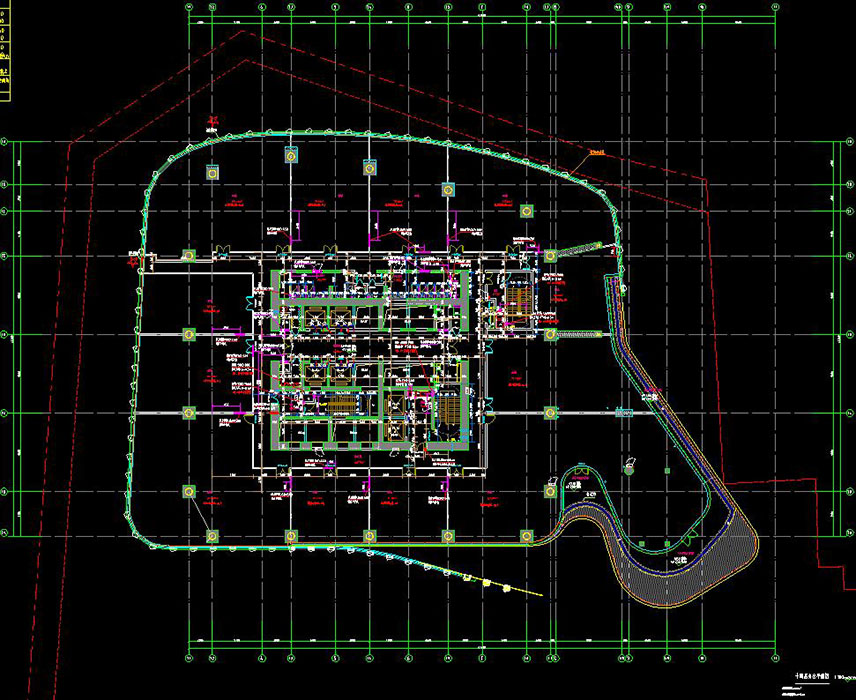

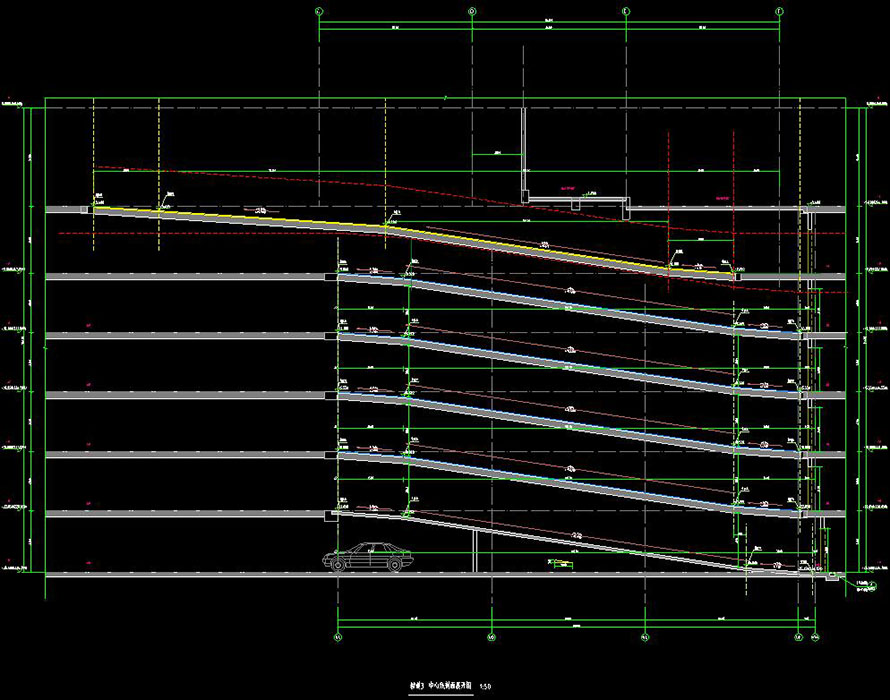

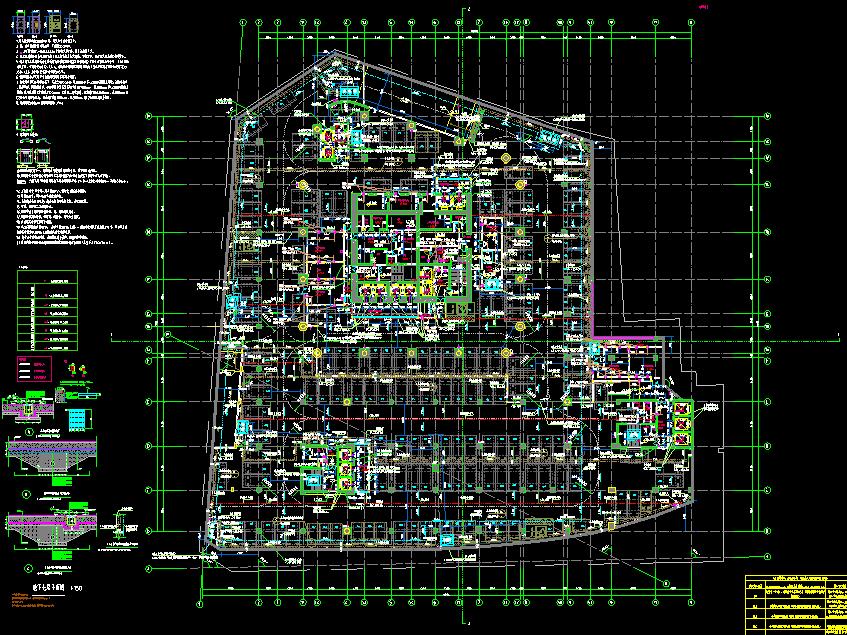

说明：项目性质为一类高层公共建筑，主要使用功能为商业、餐饮、书店、办公、地下车库，总建筑面积201635.95㎡，按功能性质分：公建面积144009.68㎡，车库面积39926.48㎡，设备用房面积13354.6㎡，配套面积786.15㎡，其他（架空层、转换层等）面积3559.04㎡，地上63层，地下7层，建筑高度293.65m，停机坪高度297.65m，幕墙高度300m，结构形式为带加强层的叠合柱（组合柱）框架-核心筒结构体系，抗震设防烈度为6度。图纸包含：目录，总平面及竖向布置图，消防总平面图，绿化总平面图，建筑施工图设计总说明，材料及装修一览表，建筑节能设计说明专篇（公建），保温节点构造图，公共建筑节能（绿色建筑）设计说明专篇（建筑篇)，平面图，小套型办公大堂平面图，总部办公平面图，屋顶层平面图，停机坪平面图，防火分区示意图，保温范围图，立剖面图，楼梯大样图，中心线剖面展开图，卫生间大样图，墙身大样图，节点详图；结构设计总说明，危大工程设计说明，密肋楼盖结构设计总说明，公共建筑节能(绿色建筑)设计说明专篇(结构篇)，基础与轨道保护线关系平面图，基础平面布置图，筏板放样图，基础大样图，墙柱平面图，墙柱大样，斜柱立面图，层高表，结构布置图，梁板配筋图，节点大样图，模板及板配筋图，楼梯大样图，车道平面图；给排水说明，主要设备明细表，主要设备明细表及选用标准图集，给排水设计图例，七氟丙烷自动灭火系统设计说明(无管网)，管网式七氟丙烷气体灭火系统设计说明，管网式七氟丙烷气体灭火系统原理图及主要设备表，给水、热水、排水、冷却循环水、消火栓给水系统图，自动喷水灭火系统原理图，车库排水系统图，给排水、喷淋平面图，给排水设计通用大样，冷却塔补水机房大样图，商业给水机房大样图，生活给水减压水箱大样图，生活冷热水机房大样图，消防减压水箱大样图，消防转输泵房大样图，消防减压水箱大样图，消防泵房大样图，格栅池大样图，集水坑大样图，卫生间大样图，办公水井编号与位置缩略图，水管井大样图，室外给排水总平面图等等，专业包含：建筑、结构、给排水、暖通、电气、幕墙、夜景照明施工图
