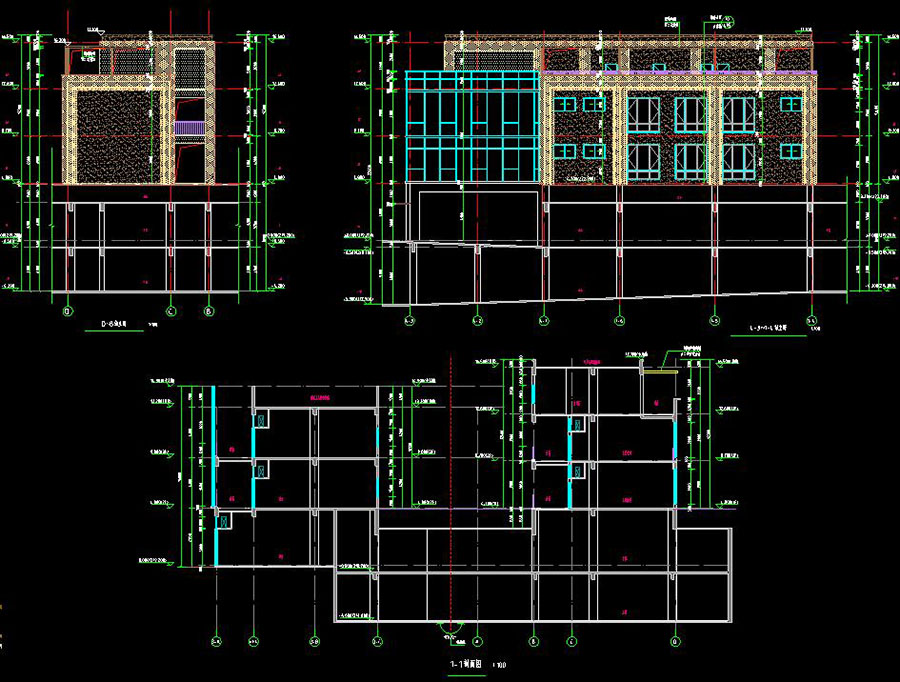

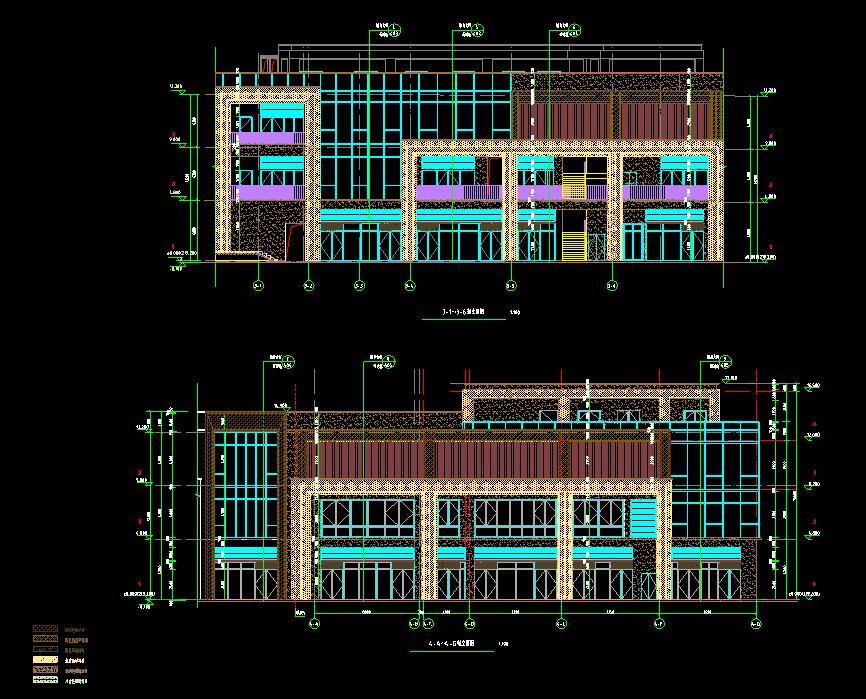

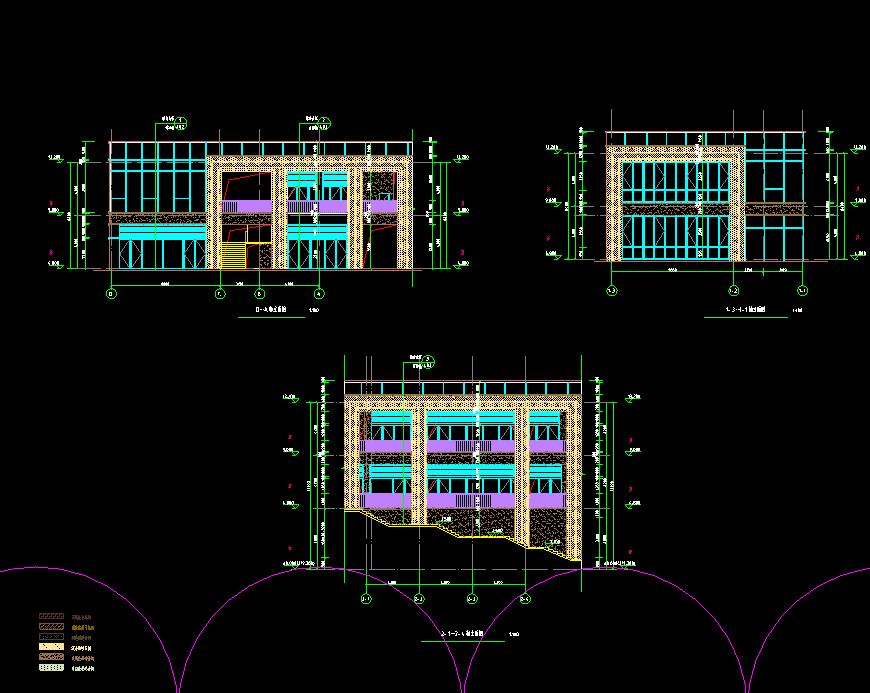

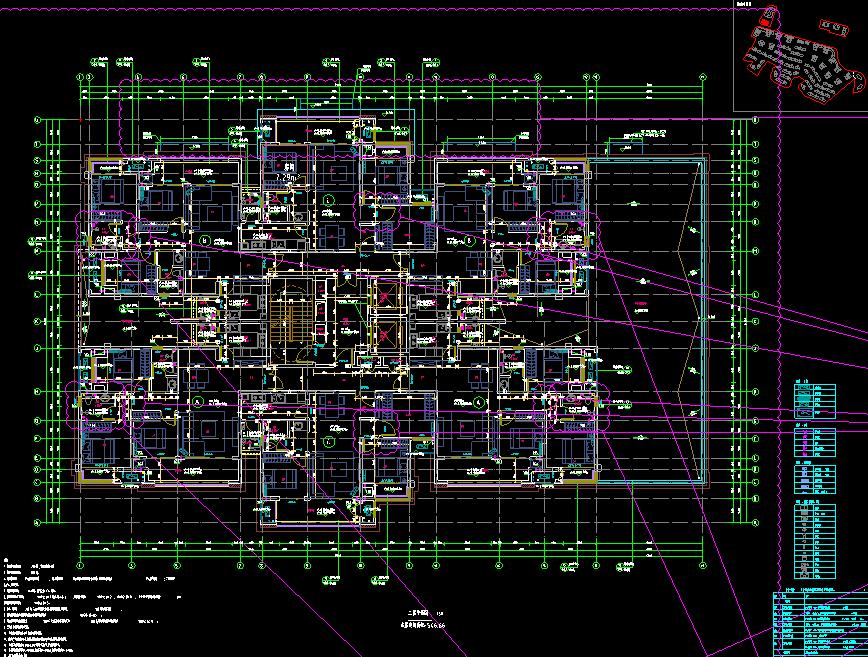

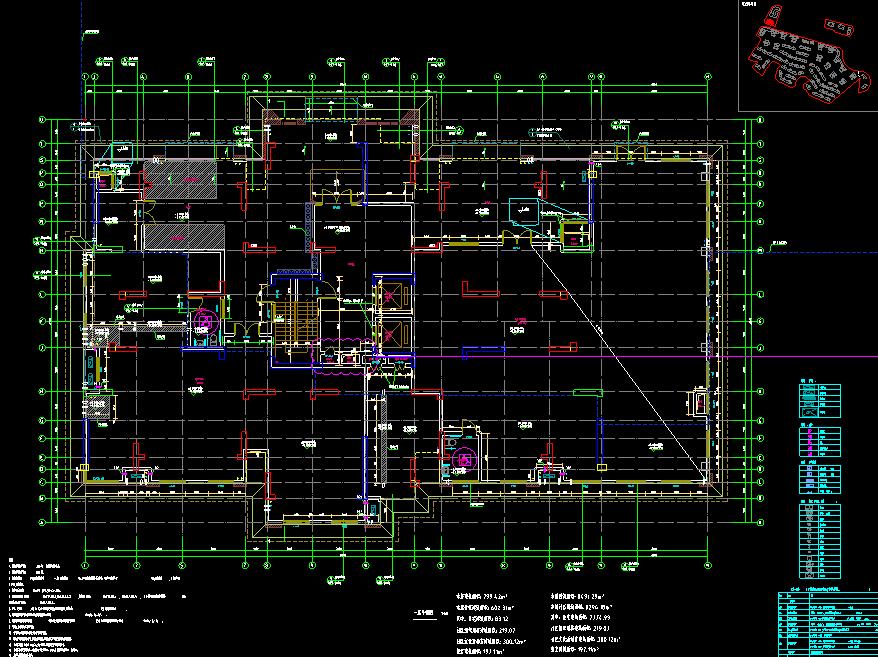

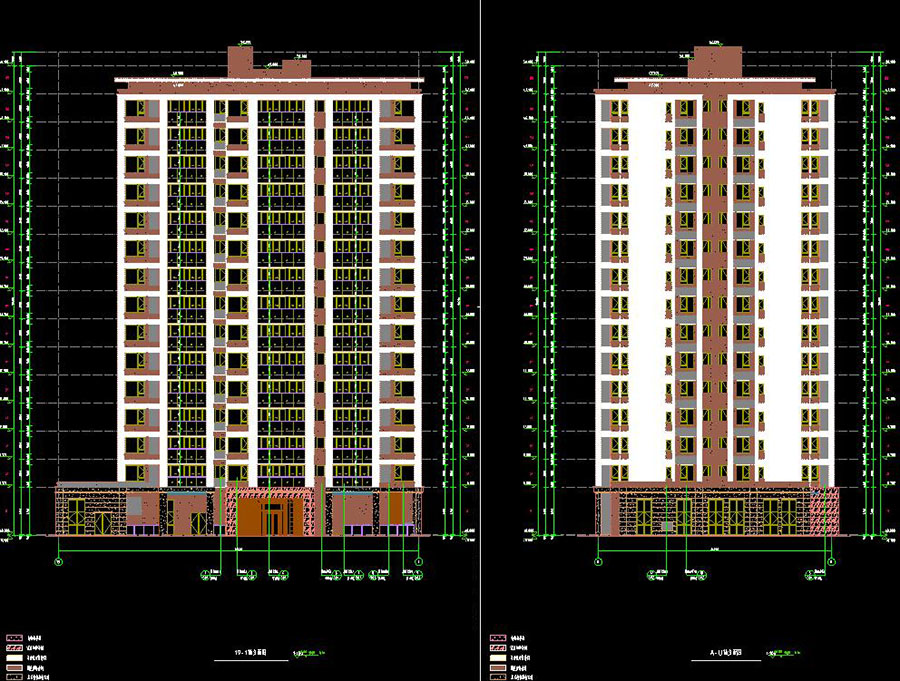

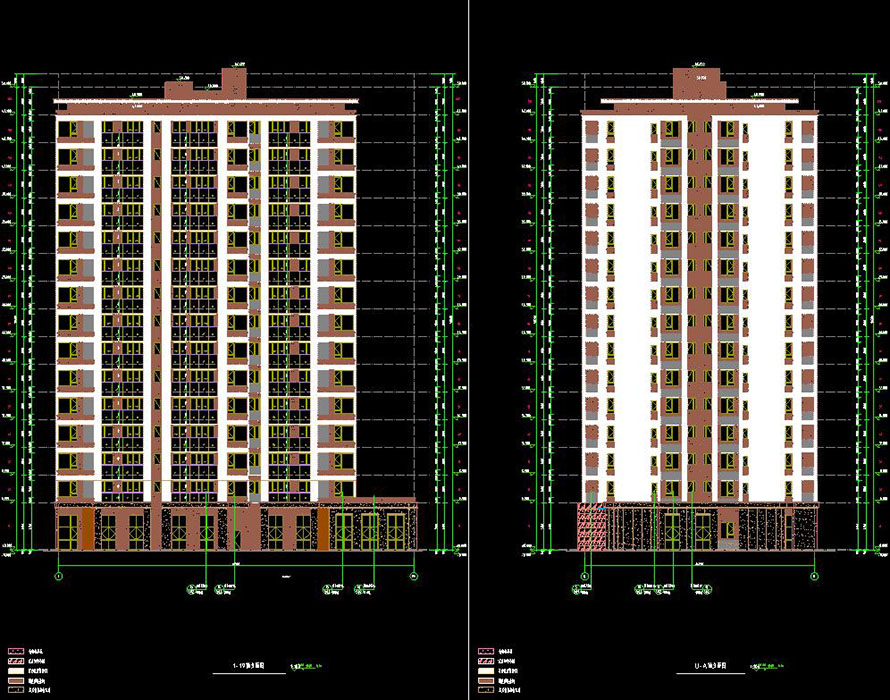

说明：5-1#住宅/配套用房、5-S1#商业楼、D1#地下车库（5区）建筑、结构、给排水、暖通、电气、绿建、海绵城市施工图，其中5-1#楼地上15层，地下2层，建筑高度42m，建筑面积8491.29㎡，5-S1#楼地上4层，地下2层，建筑高度18m，建筑面积4047.49㎡，D1#地下车库地下-1/-2层，建筑高度7.4m，建筑面积4756.16㎡，剪力墙、框架结构，抗震设防烈度6度。图纸包含：建筑设计说明，总平面及竖向布置图，消防总平面图，绿化总平面图，通用构造大样，建筑节能设计说明专篇，保温节点构造图，门窗明细表及门窗分隔示意图，平面图，立剖面图，楼梯大样图，墙身大样图，保温示意平面图，汽车坡道剖面大样图，节点大样图；结构设计总说明，基础设计说明，竖向构件说明，居住建筑节能(绿色建筑)，基础平面布置图，墙柱平面布置图，墙柱配筋图，梁配筋图，板配筋图，机房屋面及构架，平面布置及板配筋图，机房屋面及构架，梁配筋图，楼梯大样图，墙身大样图，装配式设计总说明，叠合板平面布置图，叠合板大样图；给排水设计说明，排水检查井高程表，排水检查井坐标表，给排水总平面图，给排水平面图，喷淋平面图，给水系统图，喷淋系统图，室内消火栓系统图，室外消火栓系统图，七氟丙烷灭火系统设计说明，集水坑大样图；暖通设计说明，绿建设计专篇，通风与防排烟平面图，防排烟系统图；电气设计说明，配电干线系统图，弱电系统图，火灾自动报警系统图，防火门监控系统图，配电箱系统图，应急照明系统图，强弱电平面图，照明、消防平面图，户内照明插座大样图，户内弱电大样图，屋顶防雷平面图，商业楼应急照明、火灾报警平面图；低影响开发设施设计施工说明，LID服务设施分区计算表，下垫面分析图，竖向设计图，汇水分区划分图，场地雨水组织径流图，LID总平面布置图，LID设施与消防关系图，设施构造大样图，标准横断面设计图
