建标库图纸模型 > 多类专业 > 商业 > 商业、办公及配套项目全专业施工图3317000705
<< 返回列表
商业、办公及配套项目全专业施工图3317000705文件大小:340.85M推荐人:小舒图纸张数:623张所属分类:多类专业所含专业:建筑、结构、给排水、暖通、电气
分 享
下  载
建筑面积:54075.75㎡地上层数:9层建筑高度:36.9,21.3m地下层数:3层高度类别:中高层图纸深度:施工项目地址:四川省设计时间:2022建筑风格:现代效果图:无

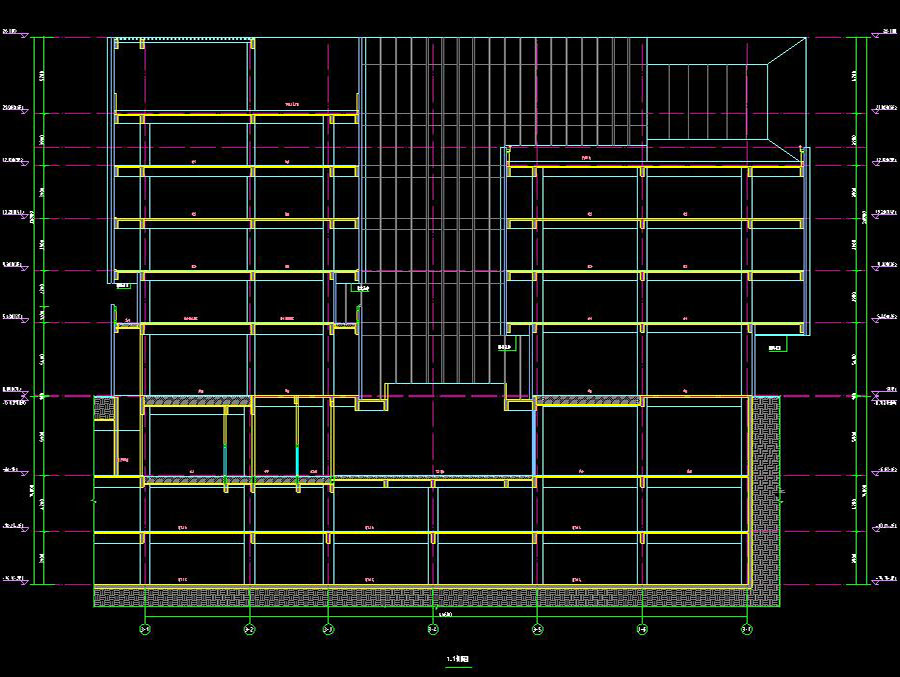

说明:本项目总用地面积22969.21㎡,总建筑面积88813.50㎡,其中地上部分54153.75㎡,地下部分34659.75㎡,机动车位434辆,非机动车位542辆(地上),地上9层,建筑高度为36.9m(塔楼)、21.3m(裙房),建筑面积为54075.75㎡,地上建筑功能为商业、办公及配套,地下三层,包含商业、机动车库、设备用房和人防工程等,钢筋混凝土框架剪力墙结构,图纸内容包含:建筑设计说明,工程做法表,绿色建筑设计专篇,总平面放线定位图,总平面竖向设计图,总平面消防示意图,平面图、立剖面图,楼梯、墙身大样,地下室剖面图,坡道大样图,设备用房节点大样图,卫生间大样图,风井出地面大样图;结构设计总说明,装配式结构设计专项说明,危大工程清单,墙柱平面布置图,墙柱大样图,结构平面布置图,梁板配筋图,楼梯大样;给排水设计说明,给排水平面图,喷淋平面图,喷淋系统原理图,空调冷凝水系统原理图,雨水、给水、污水、废水、消火栓系统原理图,屋顶消防水箱系统原理图,给排水大样图,消防水泵房大样图,消防水泵房、消防水池平面图,雨水收集回用系统流程图;暖通设计说明,设备表,加压送风系统示意图,系统图,通风、防排烟平面图,空调平面图,冷媒管、冷凝水管平面图,门卫室暖通平面图;电气设计说明,主要设备材料表,管井竖向供电关系图,配电箱系统图,火灾自动报警及消防联动总系统图,防火门监控系统图、消防控制室大样图,IBMS系统集成,电气火灾监控系统图,防火门监控系统图,消防设备电源监控系统图,UPS供电系统图,设备网综合布线系统图,楼宇自控系统图,信息发布系统图,能耗监测系统图,门禁控制系统图,离线巡更系统图,视频监控系统图,干线、应急照明、火灾自动报警平面图,消防联动及紧急广播平面图,防雷平面图等等,图纸包含:建筑、结构、给排水、暖通、电气、基坑支护、交安、景观、幕墙、人防、夜景照明、装修等施工图
