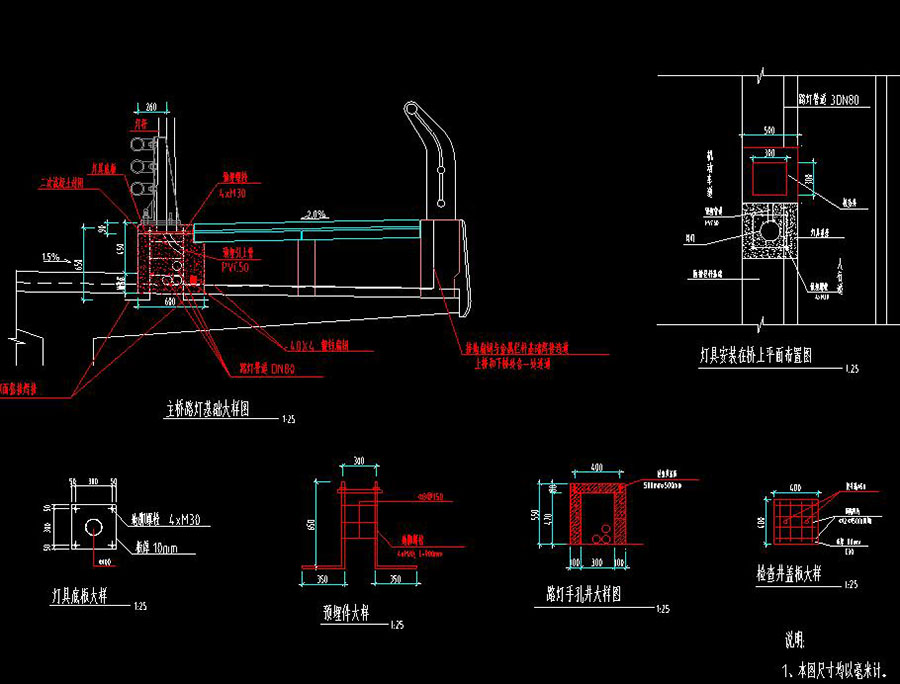

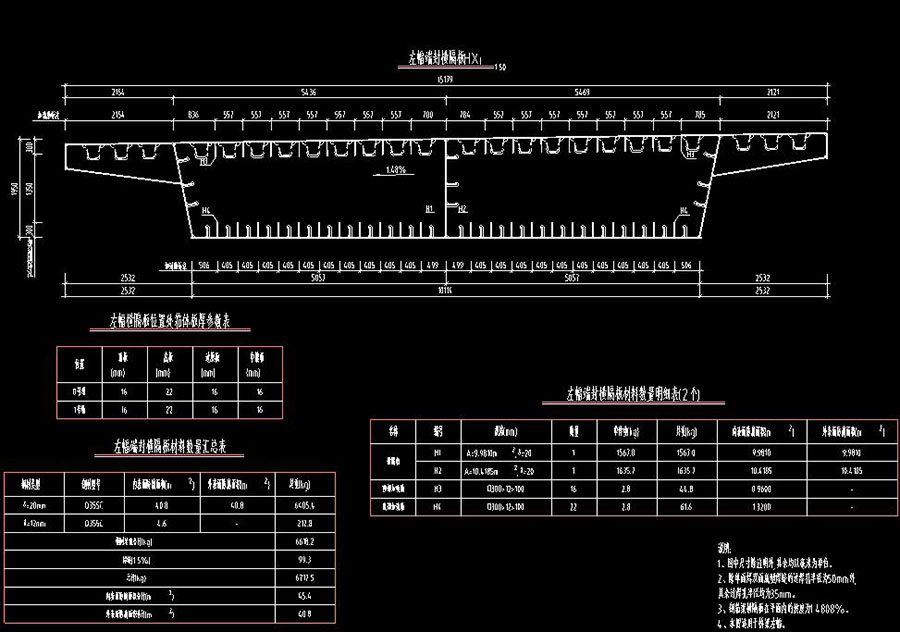

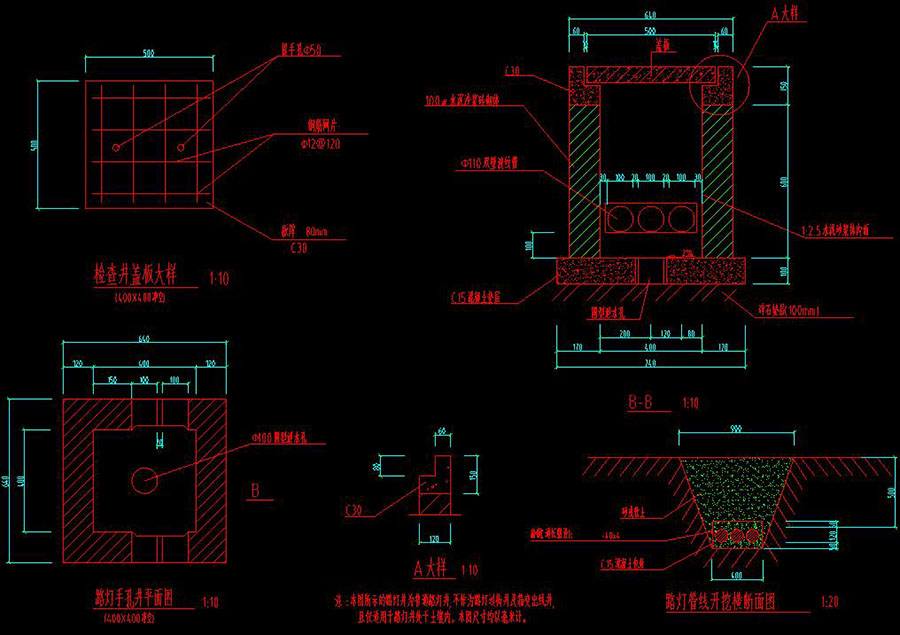

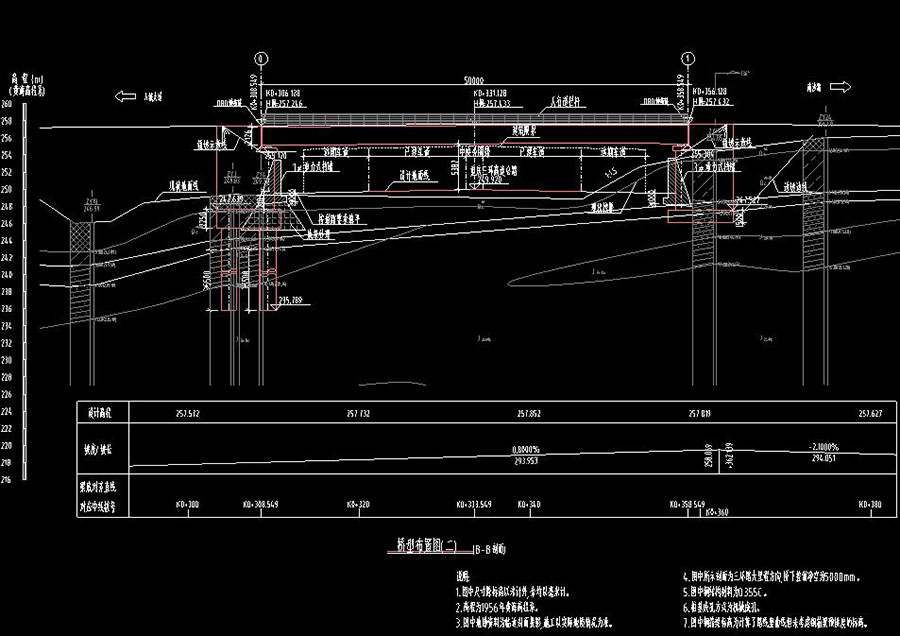

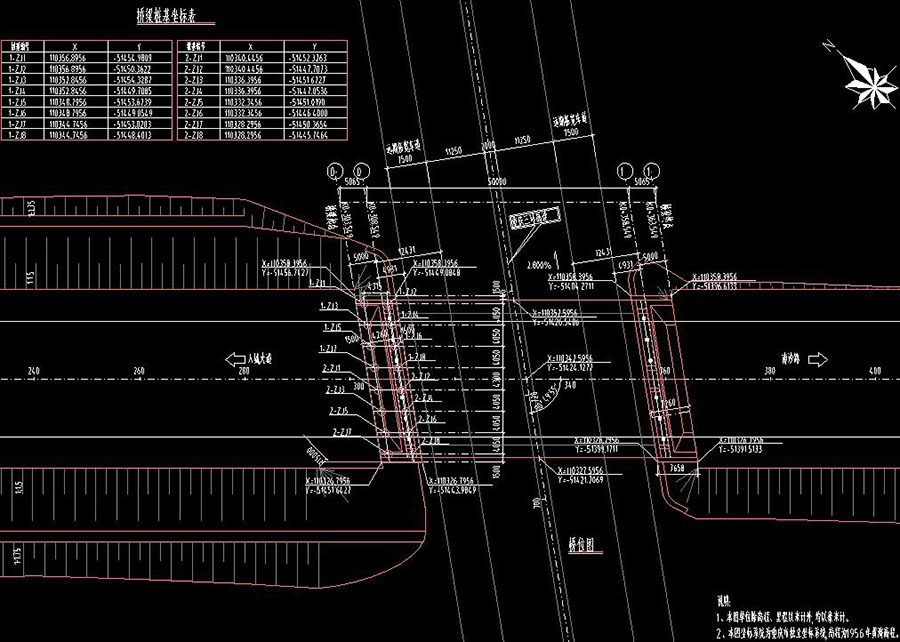

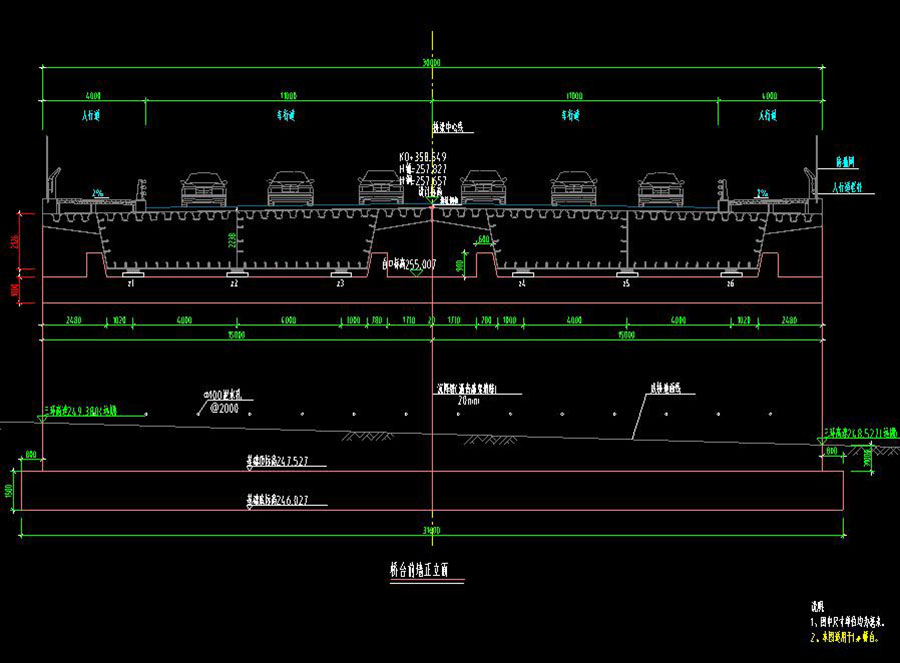

说明：本工程的设计范围为钢箱梁桥、桥台、台后挡墙、锥坡及附属设施，拟建桥梁全长50米，主跨50米，桥宽30米，工程重要性等级为一级，主桥桥面横向布置为： 4.0m（人行道） 11.0m（车行道） 11.0m（车行道） 4.0m（人行道）=30m，桥面铺装采用沥青混凝土铺装，栏杆护栏采用钢管防撞护栏，伸缩缝采用D80型伸缩缝，全桥共设置伸缩缝2条，桥面设有泄水孔，桥梁上部结构采用钢结构箱梁，全桥分为1联，共1跨，每跨钢结构箱梁的横向宽度为15m，共采用两个钢结构箱梁，桥梁下部结构为钢筋混凝土桥台，桥台上设置盆式橡胶支座，桥台下部为直径1.5m的桩基础，桩基础的成孔方式为机械成孔，桥台后方及侧方采用扶壁式挡墙和重力式挡墙，挡墙下设有锥坡。图纸包含：结构设计总说明，工程量表，桥梁平面布置图，桥位图，桥面铺装及支座平面布置图，桥型布置图，桥梁地质横断面，钢箱梁编号示意图，钢箱梁平面布置图，钢箱梁立面布置图，钢箱梁横断面，钢箱梁横坡参数表，钢箱梁梁段材料数量表，加劲肋大样，钢箱梁箱室布置示意图，钢箱梁梁段划分示意，钢箱梁腹板加劲肋布置示意，实腹式横隔板构造，框架式横隔板构造，端封横隔板构造，翼缘横隔板构造，边支点横隔板构造，钢箱梁底板开洞示意，钢箱梁预拱度示意图，钢箱梁典型焊缝示意图，桥梁钢箱梁数量汇总表，桥台一般构造图，桥台承台钢筋构造图，桥台台帽挡块钢筋构造图，桥台背墙钢筋构造图，桥台桩基钢筋构造图，盆式支座预埋件一般构造图，伸缩缝一般构造图，人行道一般构造图，桥面铺装图，桥台搭板钢筋构造图，防护栏杆构造，桥面排水一般构造图，支座垫石钢筋构造图，防抛网构造图，锥坡构造图，扶壁式挡土墙构造图，重力式挡土墙构造图，施工流程图，桥梁管线横断面图示意图；照明施工图设计说明，照明主要设备材料表，桥梁照明平面布置图，主桥路灯基础大样图，路灯手孔井大样图，灯具安装大样图。
