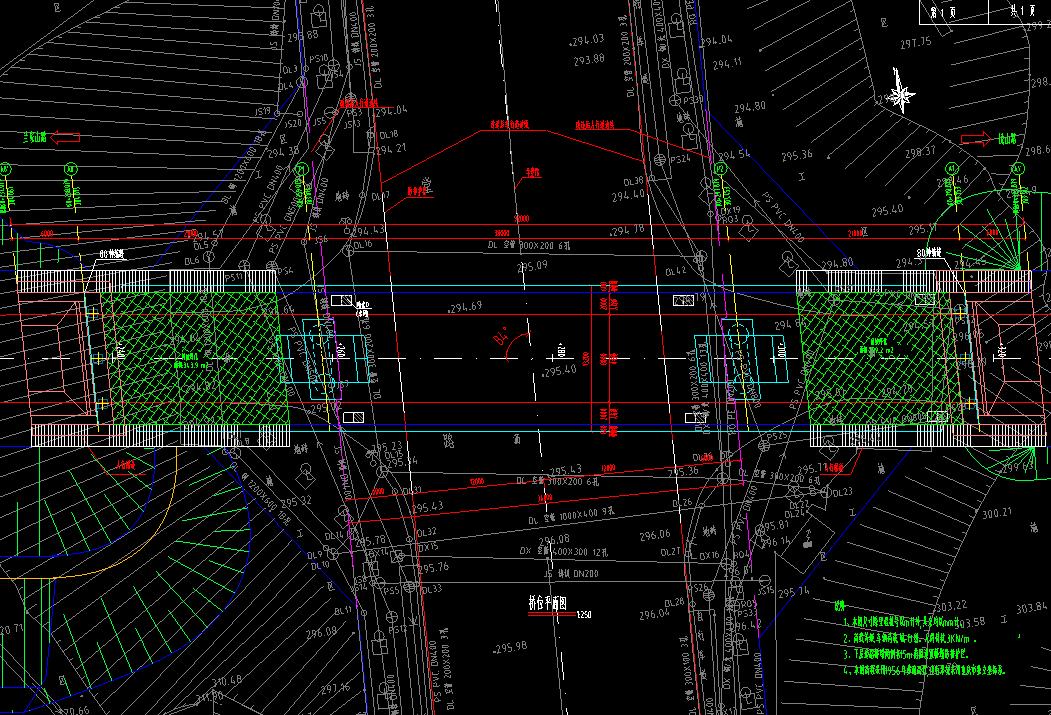

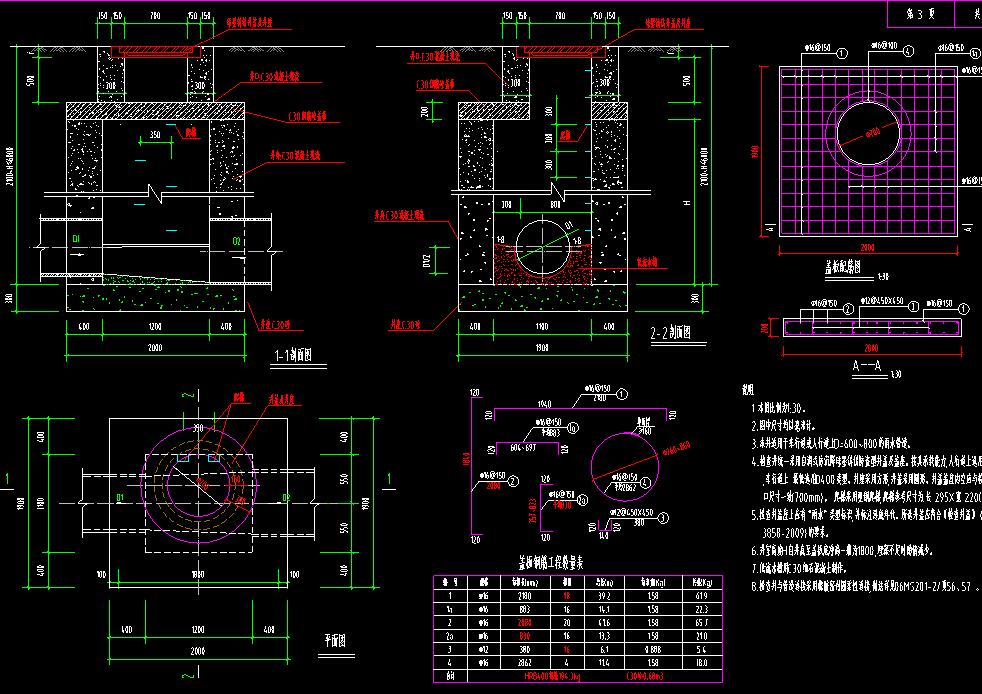

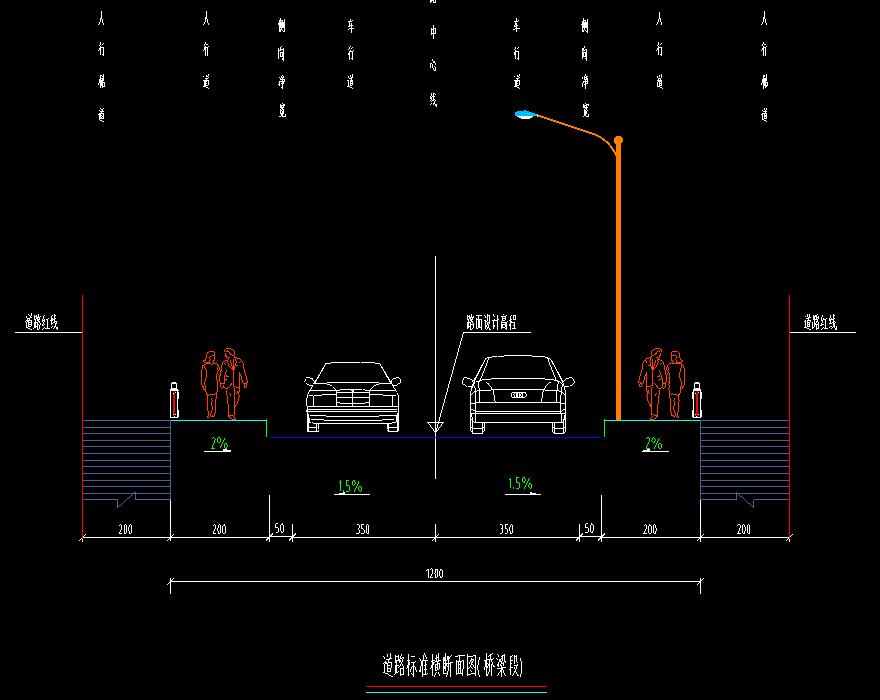

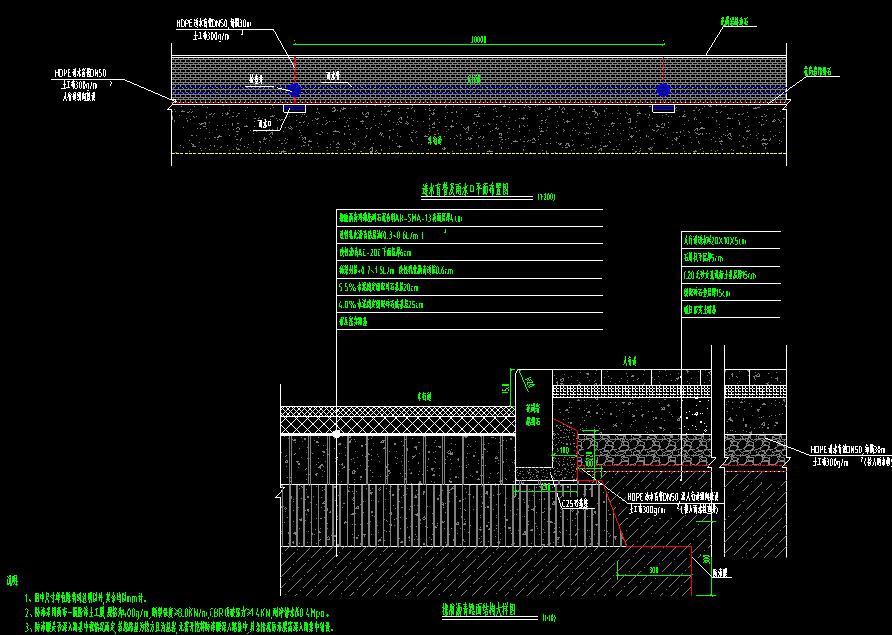

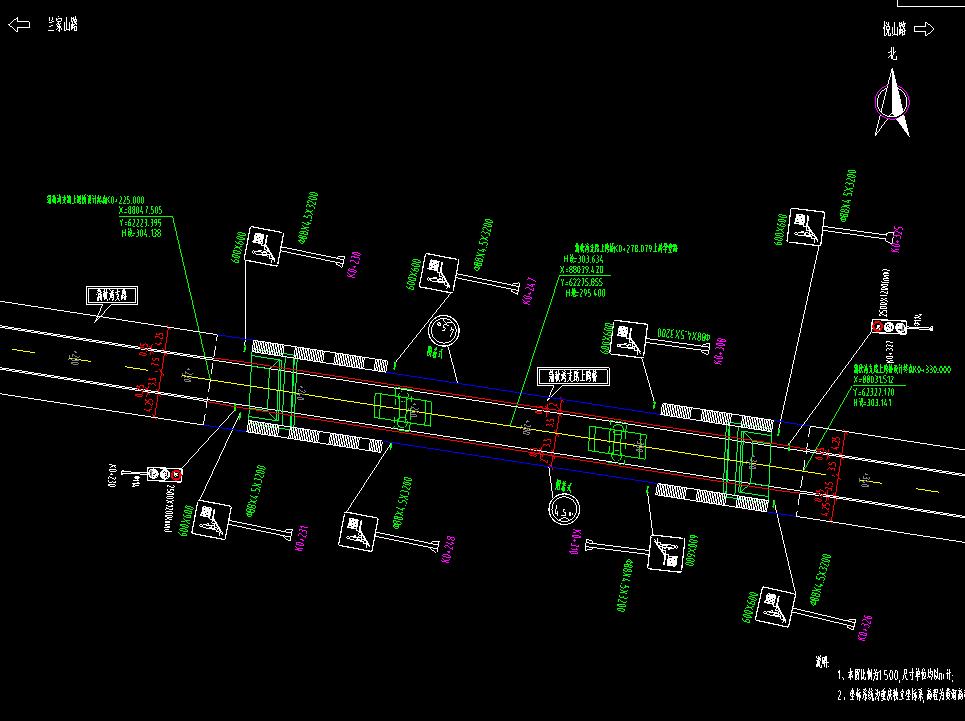

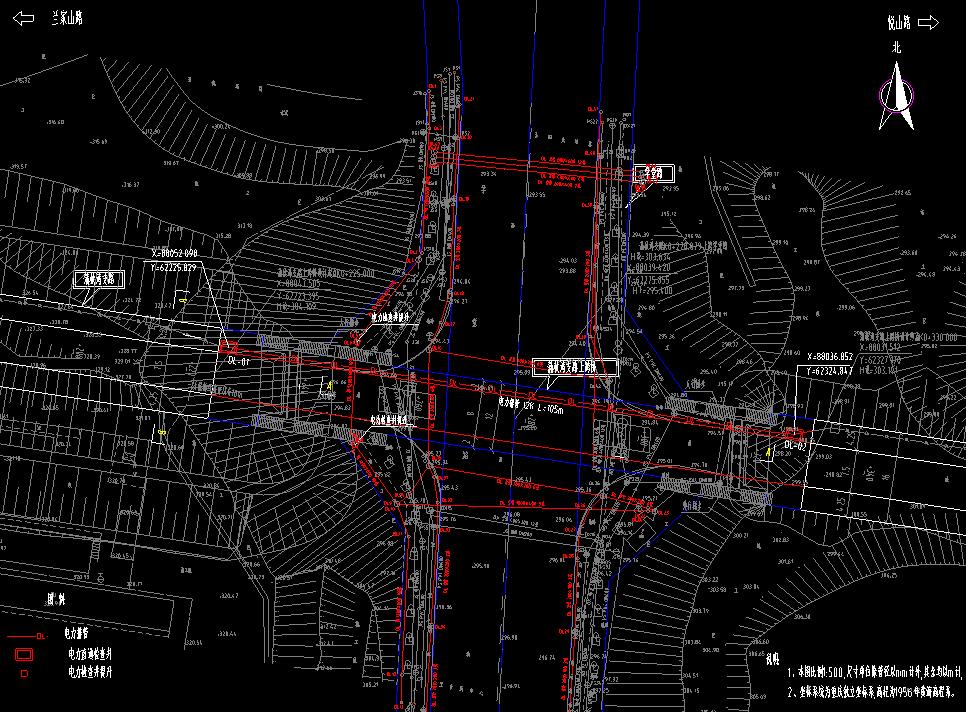

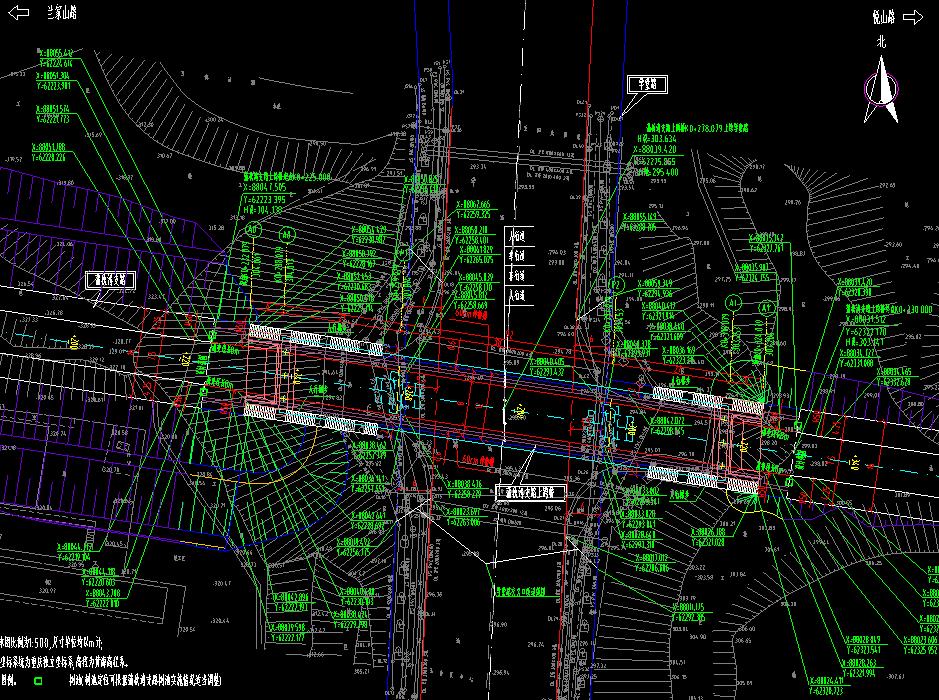

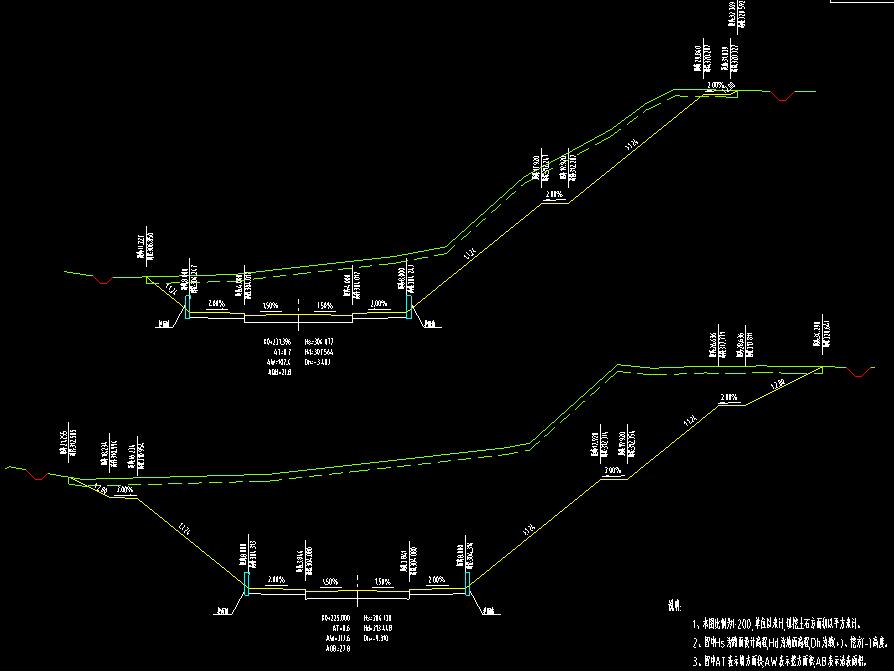

说明：为蒲秋湾支路上跨学堂路桥梁，起点K0 225.000顺接学堂路西侧蒲秋湾支路，终点K0 330.000顺接学堂路东侧蒲秋湾支路，全长105m(其中桥梁长92m，桥梁起点K0 232.079，桥梁终点K0 324.079)，桥梁段路幅宽度12m，车行道宽8m，两侧人行道各宽2m，桥头路基段路幅宽度16m，车行道宽7.5m，两侧人行道各宽4.25m，城市支路，设计速度30km/h，本次设计按照施工图设计深度对道路工程进行设计，设计范围包括：路基、路面、人行道及其他附属设施等。图纸包含：道路工程部分：道路工程施工图设计说明，路网图，总平面设计图，道路平面设计图，道路纵断面设计图，道路标准横断面设计图，道路典型横断面设计图，直线、曲线及转角一览表，道路竖曲线表，逐桩坐标表，道路横断面设计图，道路土方数量表，路面及缘石结构图，人行道铺装及树池大样图，人行道无障碍设施设计图，护面墙大样图，防护网大样图，学堂路交叉口施工拆除现状车行道、人行道范围，学堂路交叉口改造恢复设计图，学堂路改造恢复人行道板设计图，学堂路改造恢复盲道设计图，新旧路面搭接设计图，临时截、排水沟大样图，锚喷支护设计图，植物设计说明、目录，绿化平面图；交通工程部分：交通工程施工图设计说明，交通工程平面设计图，交通标志版面设计图，机动车导向箭头大样图，道路地面标线大样图，标志牌、杆、基础结构设计图，学堂路交叉口改造恢复交通工程平面设计图；电力工程(土建部分)：电力工程(土建)施工图设计说明，综合管网标准横断面图，蒲秋湾支路上跨桥电力管线平面图，人行道电力井提升大样图，不锈钢下沉式盖板大样图，电力排管断面图，电力工程(土建部分)主要工程数量表，人行道电力工作井大样图，电力井提升配筋图；电照设计说明，设备材料及主要工程量表，配电系统图，照明标准横断面图，照明平面布置图，排管敷设大样图，路灯手孔井大样图，500X500防盗球墨铸铁检查井盖大样图，700X700防盗球墨铸铁检查井盖大样图，护栏灯接线示意图，护栏灯管与灯具大样图，护栏灯手孔大样图，桥梁纵向等电位连接带平面布置图，庭院灯基础大样图，路灯基础大样图等等
