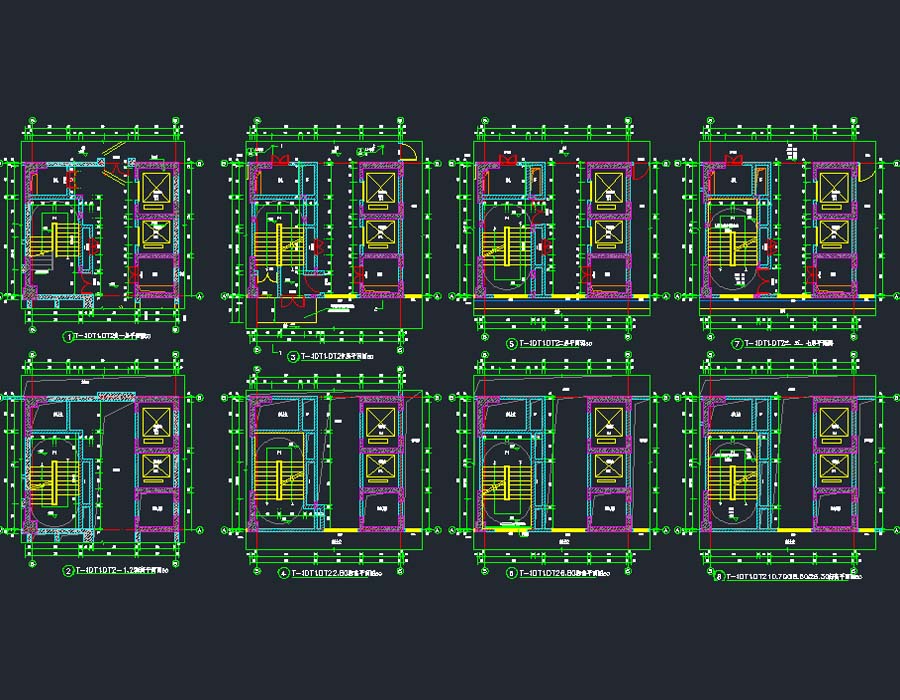

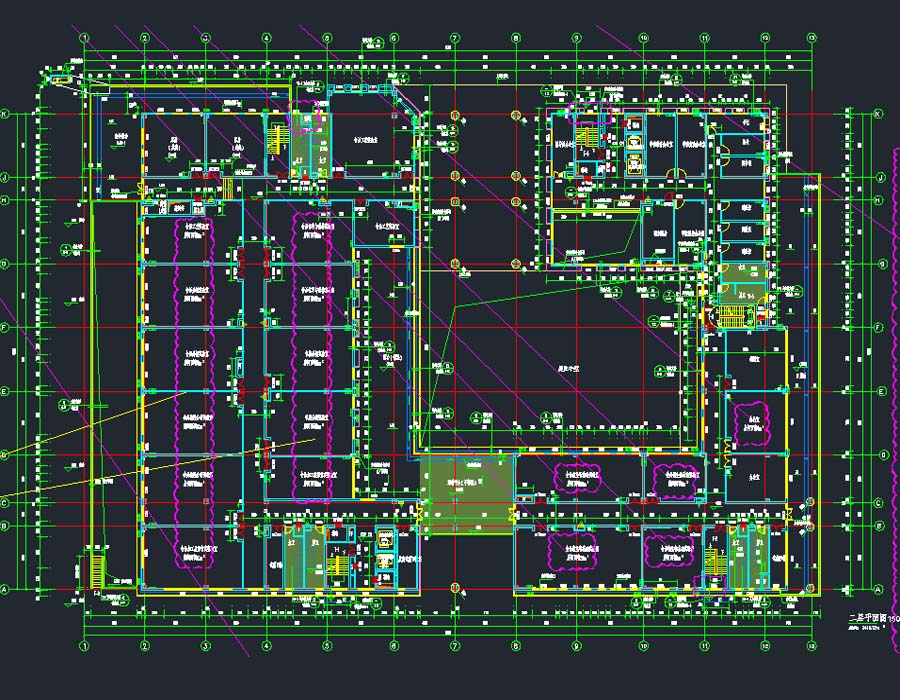

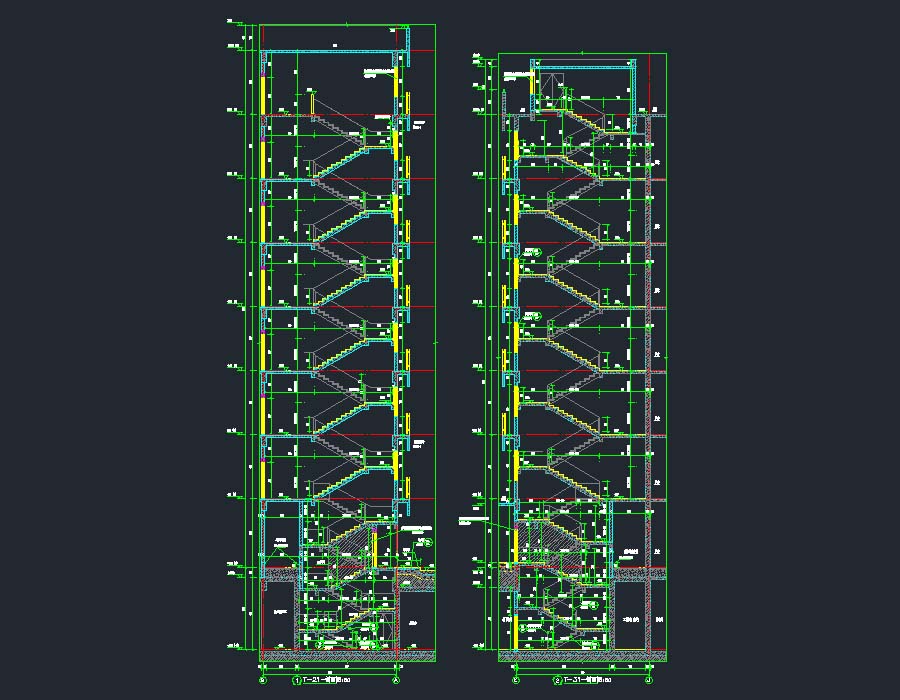

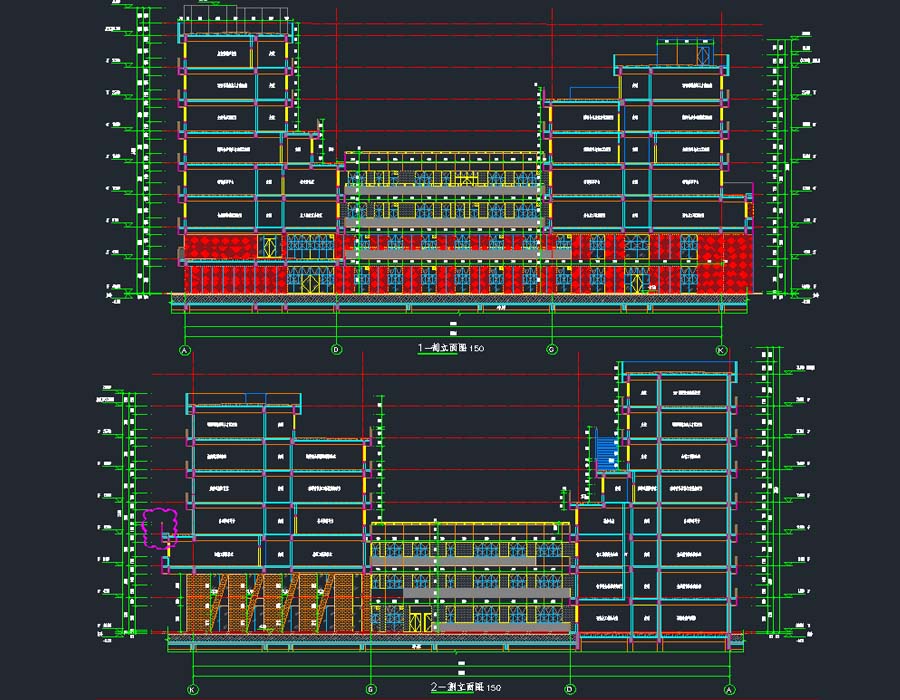

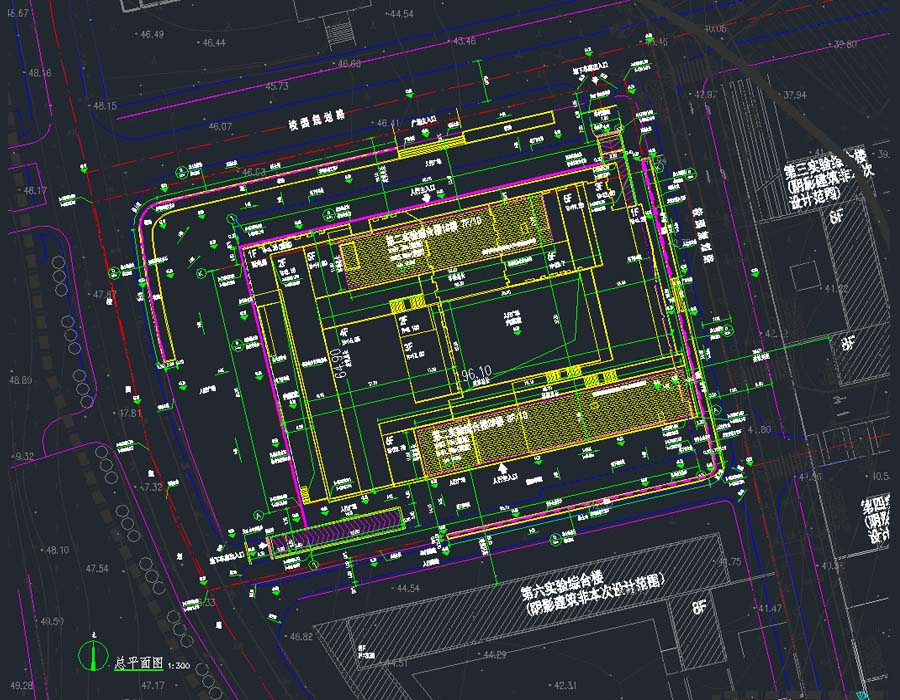

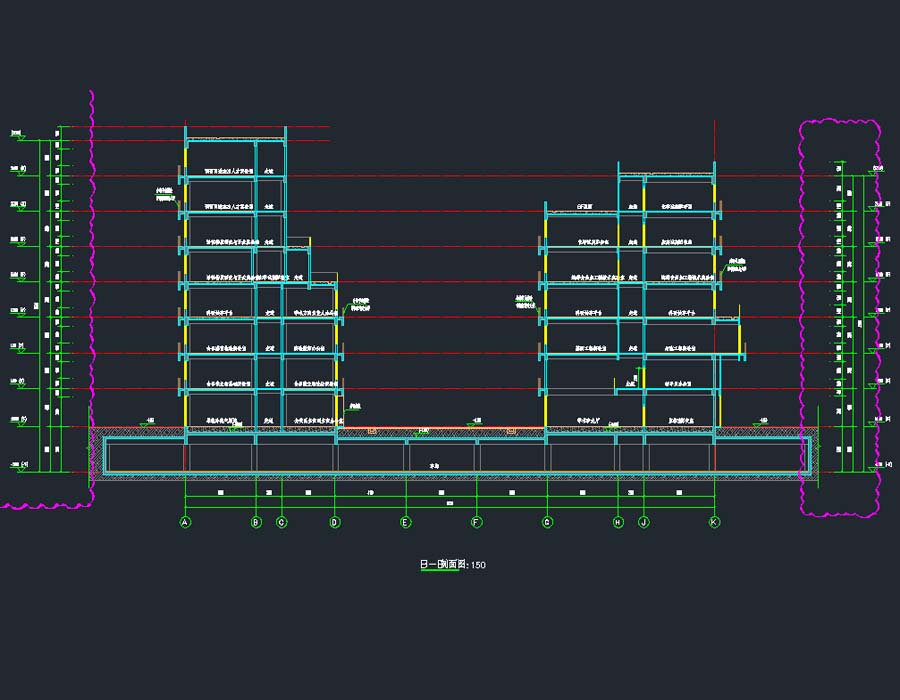

说明：该项目为某设计实验楼建筑、结构、电气、给排水、暖通及节能、景观施工图，实验楼主要包括办公室、实验室、展厅、会议室与设备用房，总建筑面积为28343平方米，地上8层，地下5层，建筑高度为33.15米；结构类型为框架剪力墙结构。图纸包括：建筑设计统一说明，节能设计说明专篇，总平面图，消防总平面图，楼层平面图，轴立面图，剖面图，大样图，卫生间大样，地下室剖面图、车道大样图，汽车坡道出入口大样图，门窗大样图，节点大样，顶板标高图，墙身大样，绿色建筑设计说明专篇；混凝土结构设计总说明，预应力混凝土管桩通用说明，桩基础及承台图，地下室底板筋图，墙柱平面定位图，墙柱配筋图，梁配筋平面图，板配筋平面图，楼梯大样图，墙身大样图；给水排水设计说明，建筑消防系统设计说明，室外给水总图，室外排水总图，生活给水系统图，室内消火栓系统图，自动喷淋系统图，七氟丙烷灭火系统设计说明，排水系统图，地下室潜污泵大样图，实验废水处理说明及工艺，负一层给排水消防平面图，给排水消防平面图，喷淋平面图，消防泵房大样图，卫生间大样图；基坑剖面图，总平面图；空调与通风设计施工说明，风管管线抗震说明及支吊架安装详图，排烟系统图，通风、防排烟平面图；电气设计施工图设计说明，高压配电系统图，变电所低压配电系统图，竖向配电干线系统图，变配电房平面布置图，室外电气总平面图，防雷接地安全设计说明，防雷接地大样，防雷接地平面图，照明结线图，应急照明平面图，照明配电平面图及建筑节能设计报告书等。
