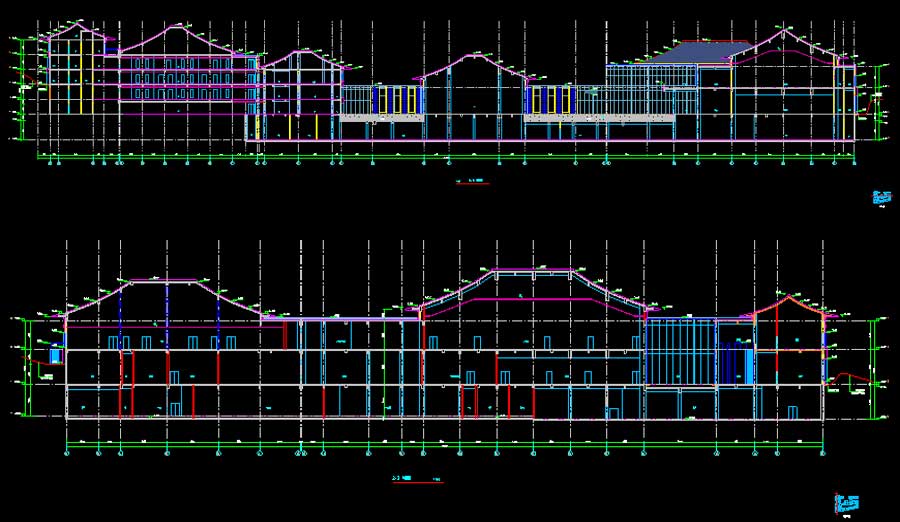

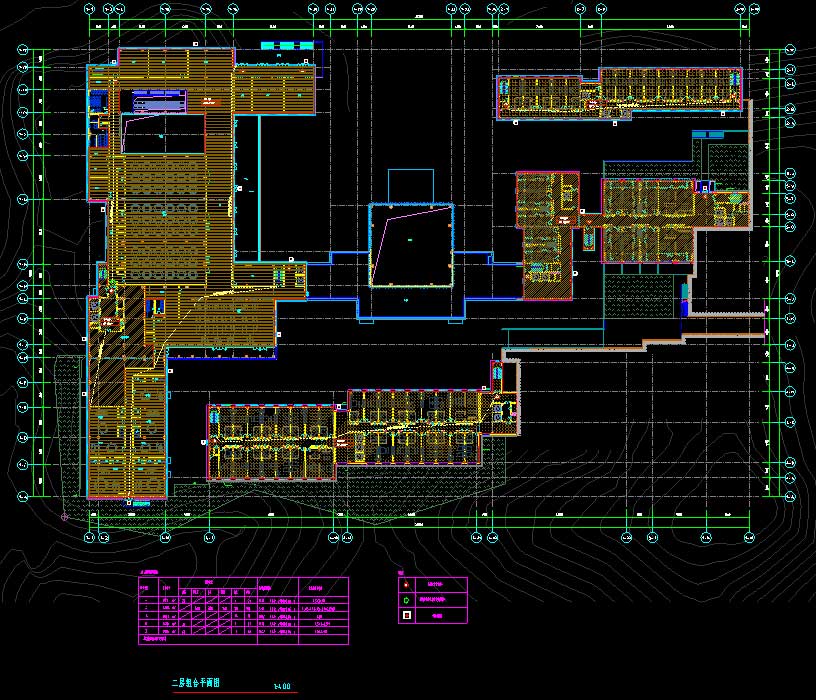

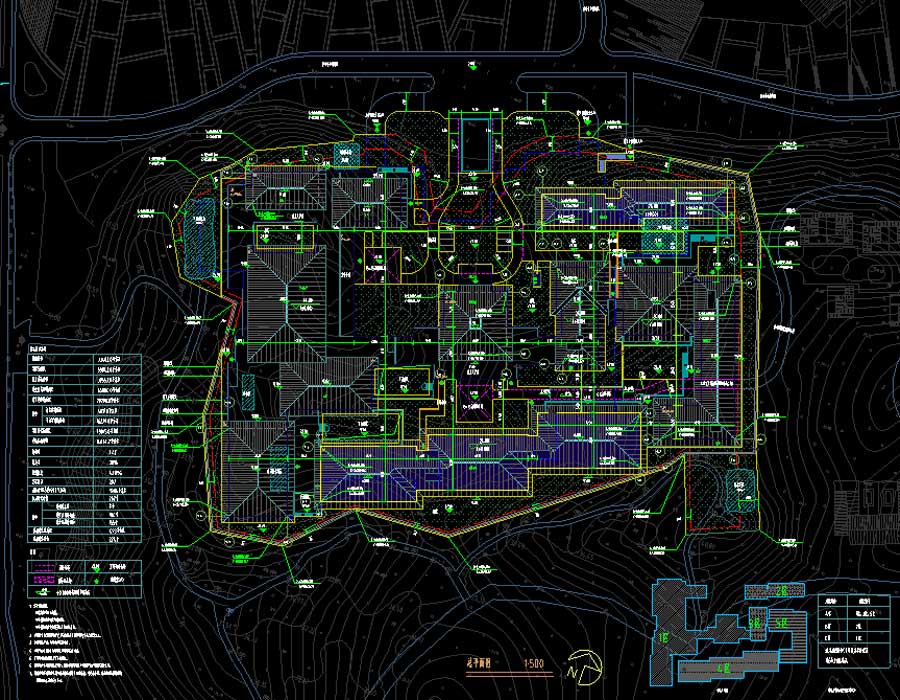

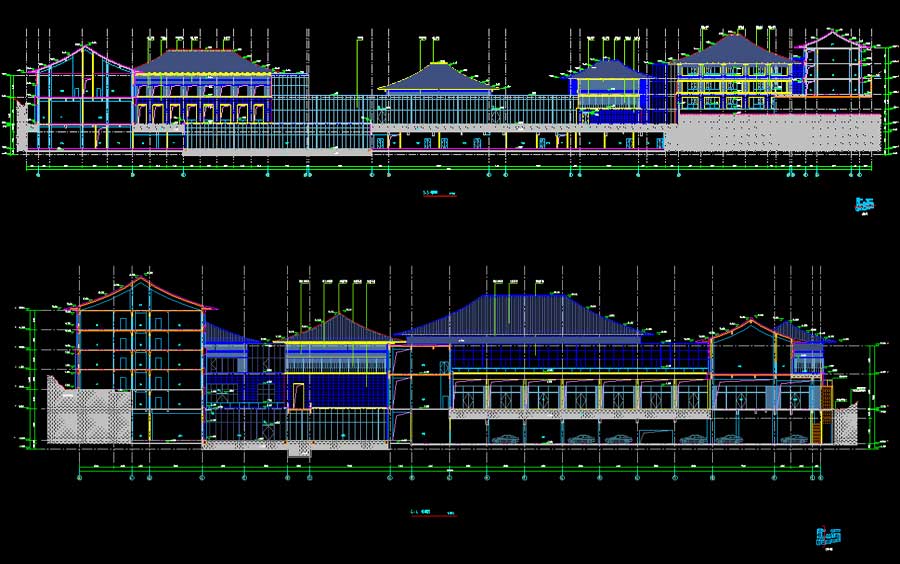

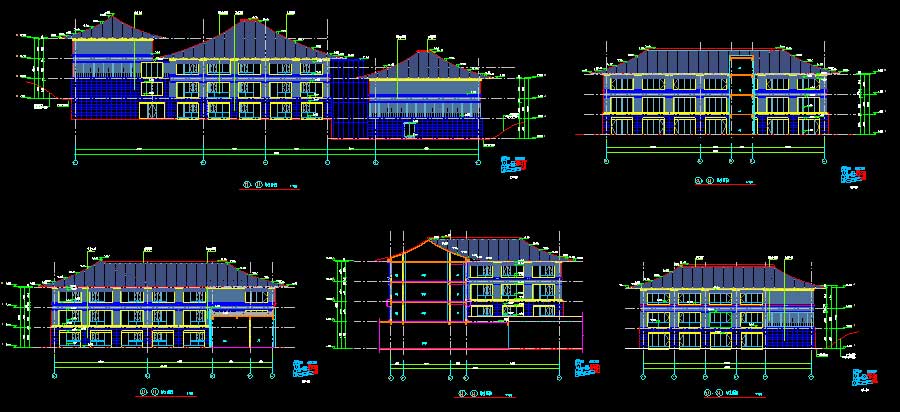

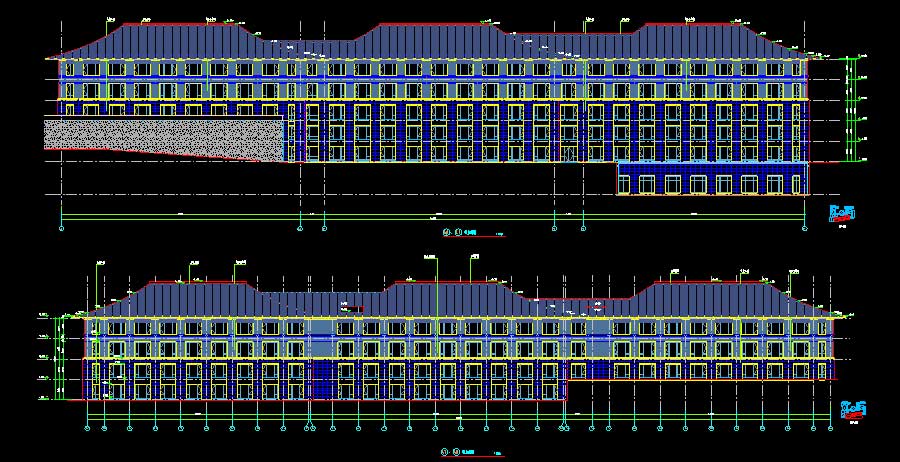

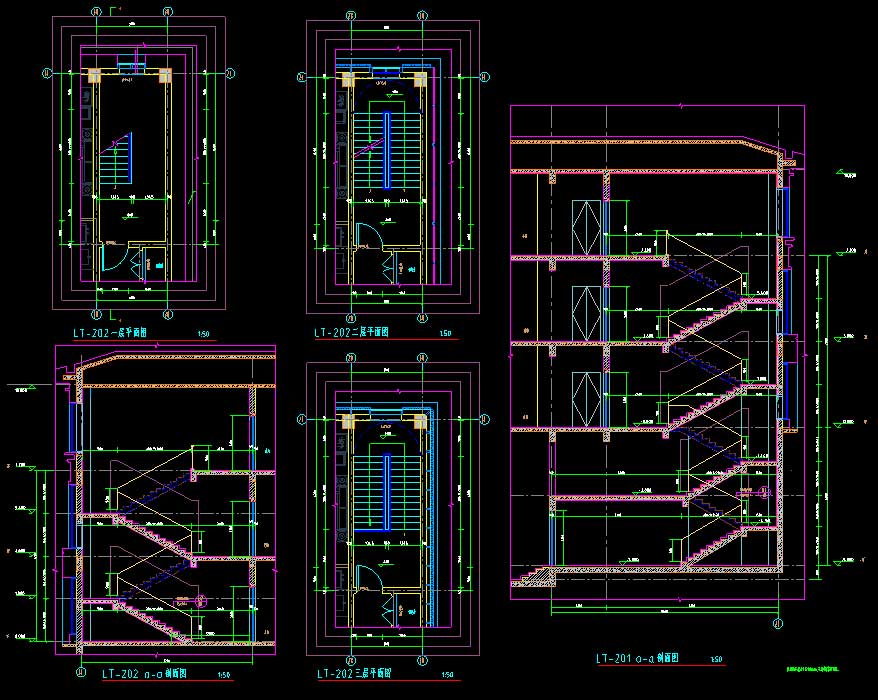

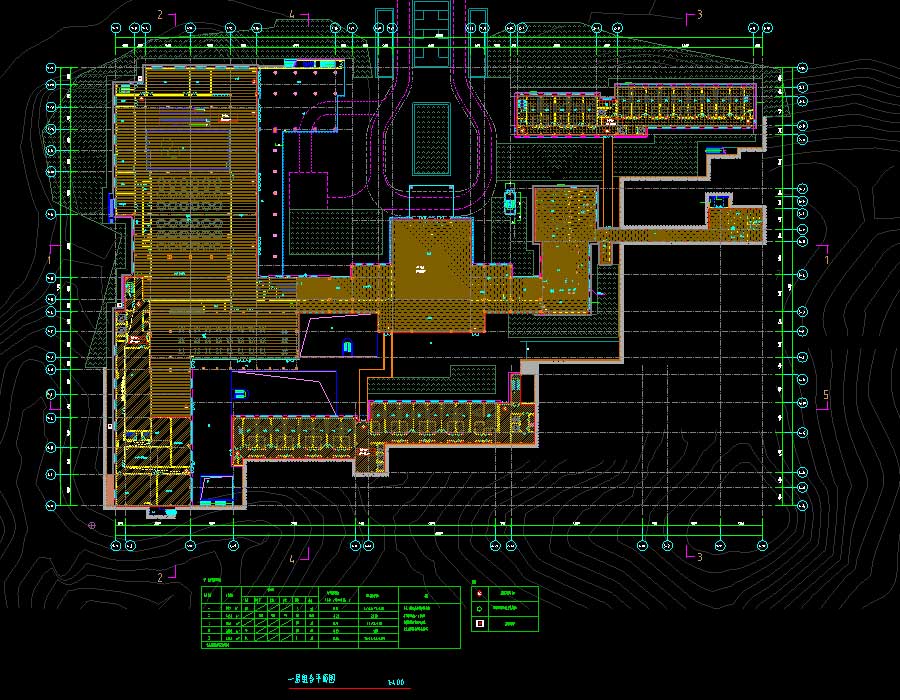

说明：该项目为某地酒店建筑、结构、给排水、电气、采暖通风、基坑施工图（含地质勘察资料），抗震设防烈度为6度，主要结构形式为框架结构。本项目地下室一层，地上共分A楼、B楼、C楼三个单体，其中A楼五层，建筑高度为19.95米；B楼三层，建筑高度为12.64米；C楼五层，建筑高度为20.78米。项目总建筑面积为59843平方米，其中地上建筑面积 39553平方米，地下建筑面积 20290平方米，总计容建筑面积 51944平方米，建筑占地面积14893平方米。图纸内容含：建筑：建筑说明，节能设计专篇，总平面图，绿化平面图，平面图，立面图，剖面图，楼梯大样图，电梯大样图，卫生间大样图，汽车坡道详图，自行车坡道详图，其他详图，门窗大样图，墙身大样图，节点详图；结构：结构说明，梁配筋图，板配筋图，柱配筋图，柱墙平面图，结构平面图，柱配筋详图，楼梯详图，坡道大样，自行车坡道大样；给排水：给排水说明，给排水平面图，喷淋平面图，室内消火栓给水系统原理图，喷淋系统原理图，给水系统图，热水系统图，排水系统原理图，消防泵房给排水大样图，生活水泵房、热交换间给排水大样图，卫生间给排水大样图；电气：电气说明，照明平面图，火灾报警平面图，火灾自动报警系统图，电气火灾监控系统图，地下室消防电源监控系统图，地下室防火门监控系统图，火灾自动报警干线图，动力平面图，配电系统图，低压竖向干线系统图，非消防低压竖向干线系统图，分项计量系统图，通风方式信号控制箱及信号箱详图，屋顶防雷平面图，基础接地平面图；暖通：暖通说明，空调风管平面图，空调水管平面图，防排烟平面图，锅炉房水系统流程图，冷冻机房水系统流程图，主要设备材料表，设备安装大样图，抗震支吊架安装大样图，冷冻机房、锅炉房设备布置图，分集水器大样图；基坑：基坑围护设计总说明，总平面图，围护结构平面布置图，坑内集水井排水沟布置图，监测点平面布置图，标准剖面图，三角网钢筋加固图样等等。
