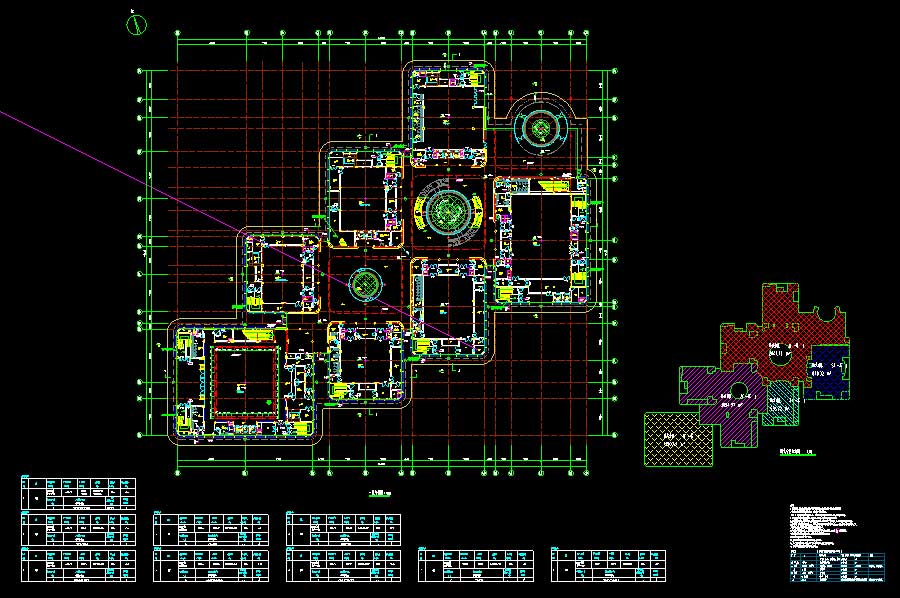

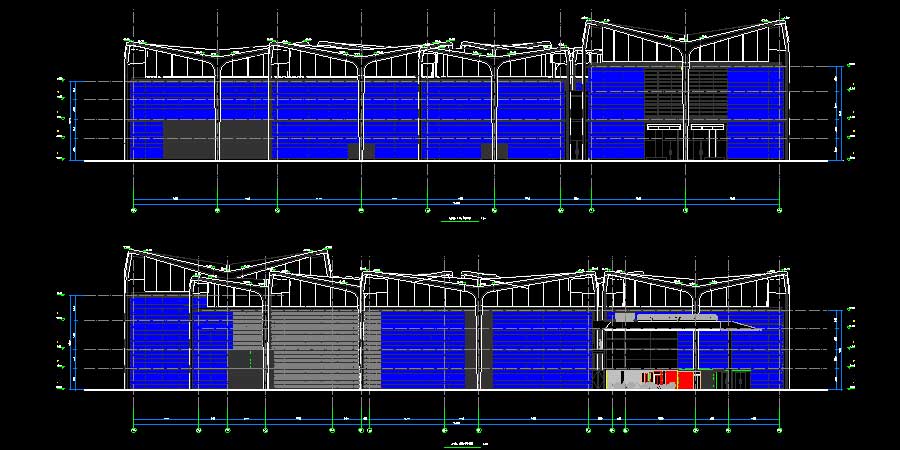

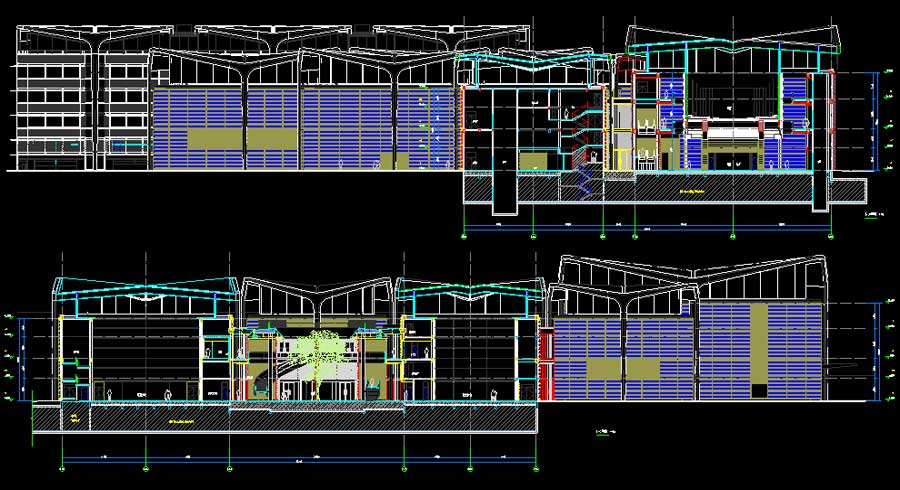

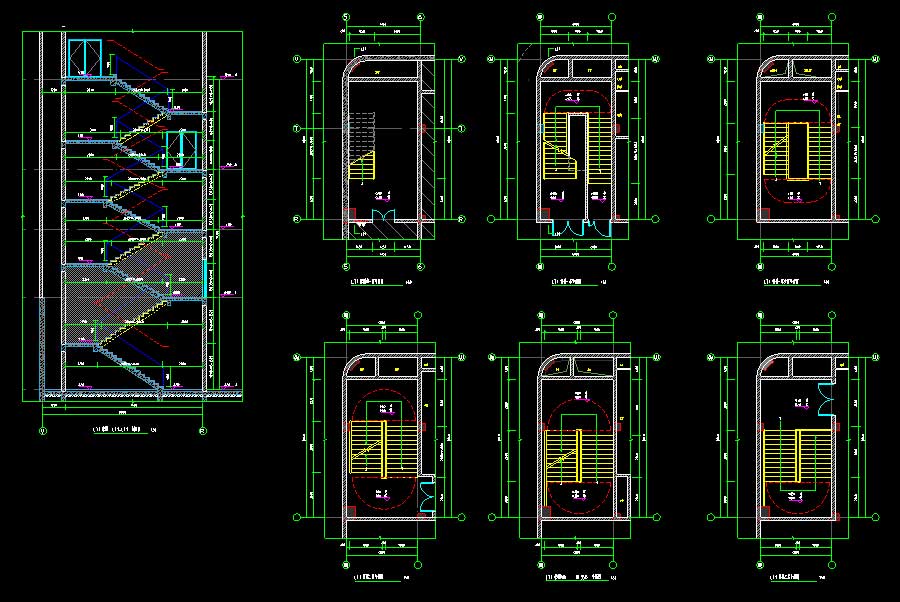

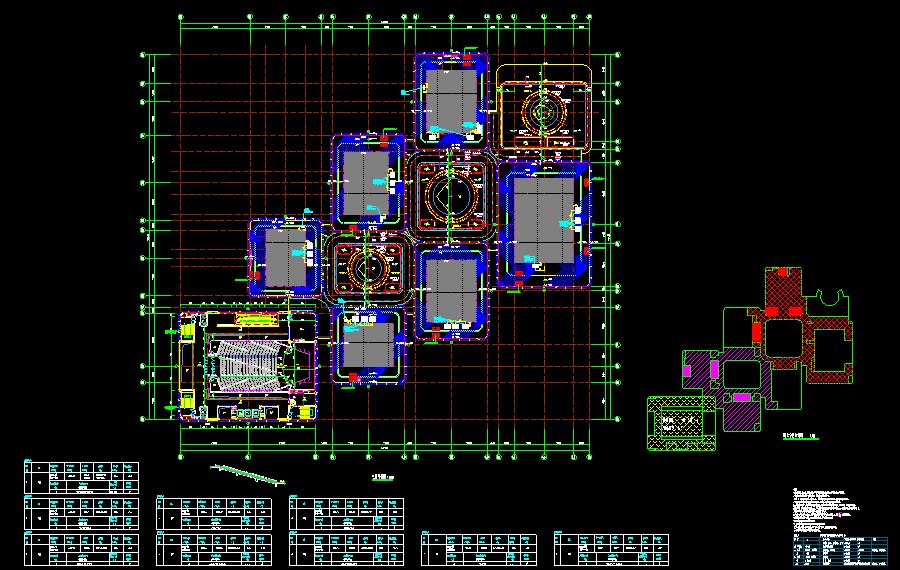

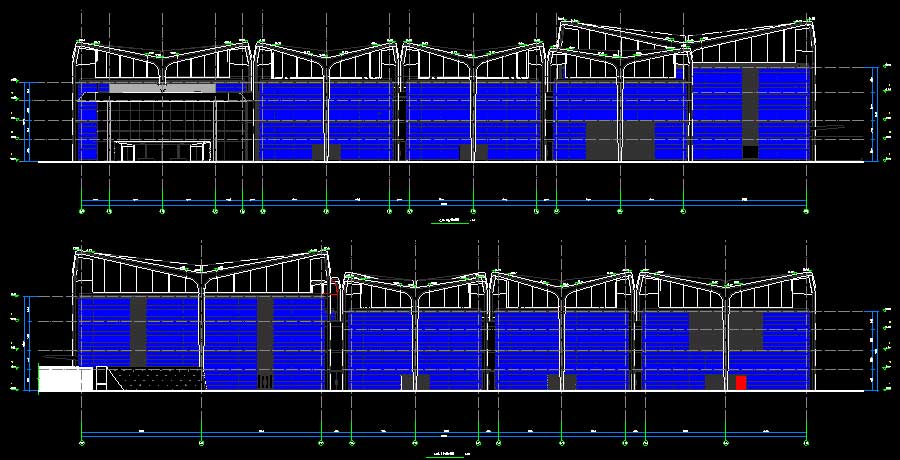

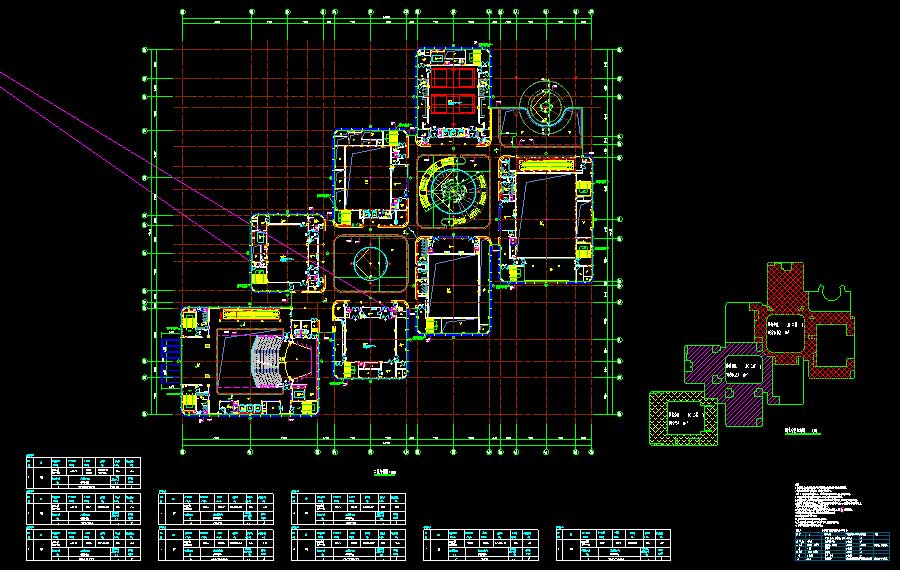

说明：该项目为某地块办公楼及展厅建筑、结构、给排水、电气、采暖通风施工图（办公楼及展厅给排水专业无说明），含计算书、节能报告书、绿建。包括1-4地块和1-5地块地下室。其中，办公楼建筑高度为23.96米，地上层数5层，地下层数为1层，总建筑面积为13299.9平方米；展厅建筑高度为22.71米，地上层数2层，地下层数为1层，总建筑面积为15131.97平方米；1-4地块和1-5地块地下室均为地下1层，建筑面积分别为14532.4、14535.4平方米。图纸内容含：建筑：建筑说明，绿色建筑设计说明，平面图，立面图，剖面图，楼梯详图，墙身大样图；结构：结构说明，钢结构设计总说明，型钢混凝土梁柱结构设计说明，墙柱平面布置图，结构平面布置图，梁平法施工图，楼梯详图，钢柱及埋件布置图，节点大样，出入口屋面楼板布置图；给排水：给排水及消防平面图，公共卫生间给水大样图及系统图，10匹承压式空气能热泵直供热水系统图，消火栓给水系统展开图，自喷给水系统展开图 水炮系统设计说明、平面布置图及系统布置图，生活、消防泵房管道布置图，生活、消防泵房设备基础平面定位图，预制(无管网)七氟丙烷气体灭火系统设计，自喷系统原理图，集水坑潜水泵管道系统原理图；电气：电气说明，火灾自动报警及消防联动系统设计说明，配电干线图，综合布线系统图，配电系统图，火灾自动报警系统图，消防设备电源监控系统设计说明，防火门监控系统，配电平面图，照明平面图，弱电平面图，消防平面图，接地平面图，屋顶层防雷平面图；暖通：暖通说明，多联机空调系统原理图，通风、防排烟系统图，冷媒管平面图，通风空调风管平面图，通风防排烟平面图等等。
