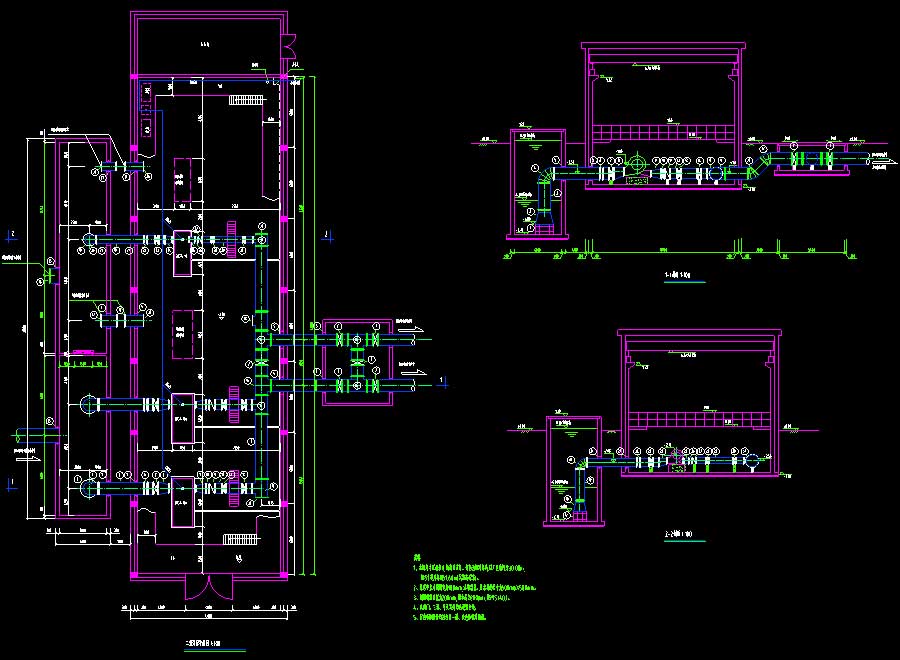

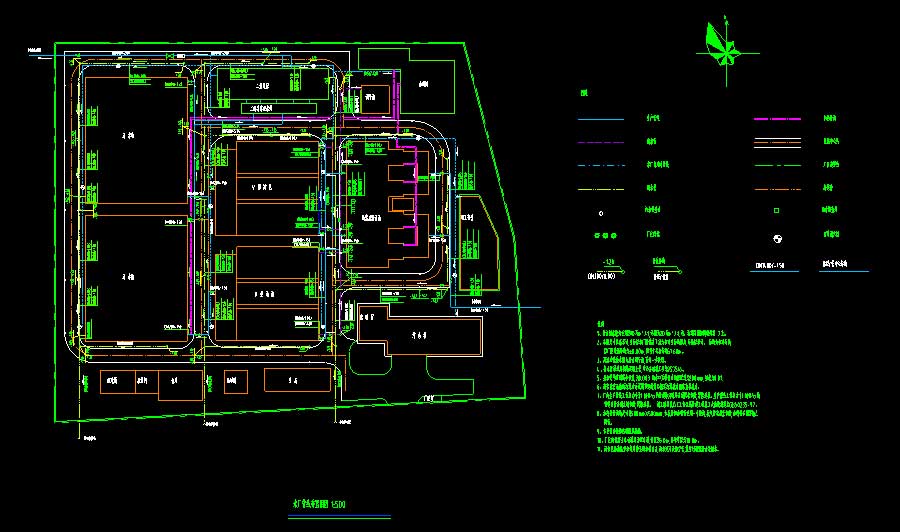

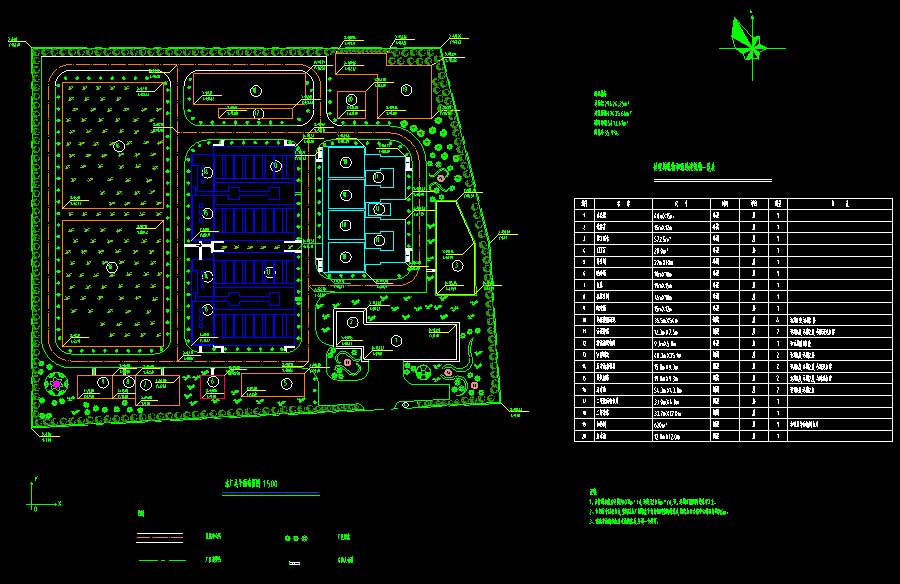

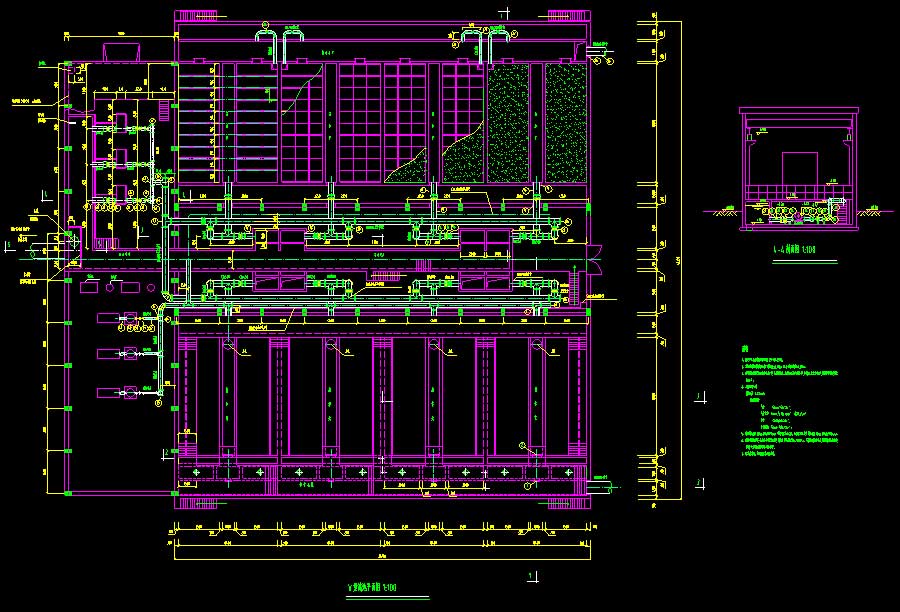

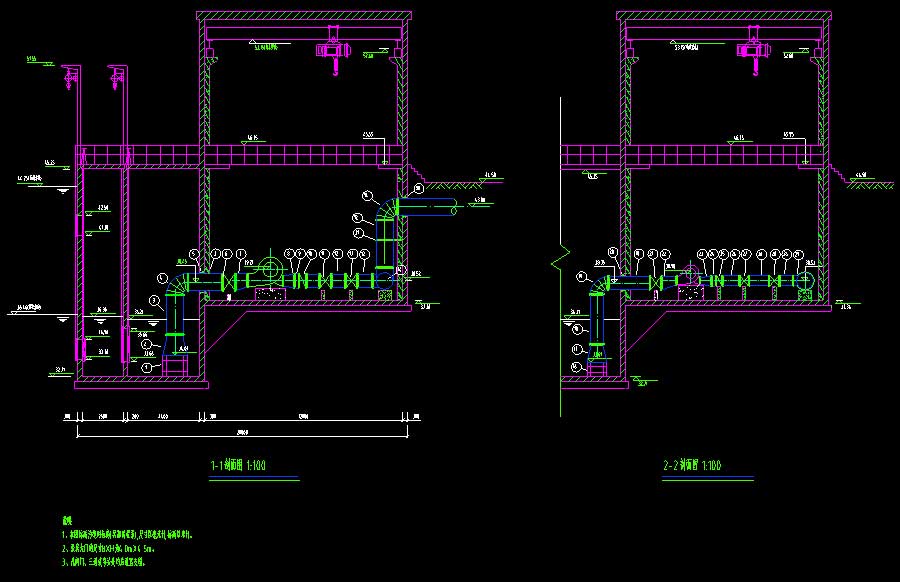

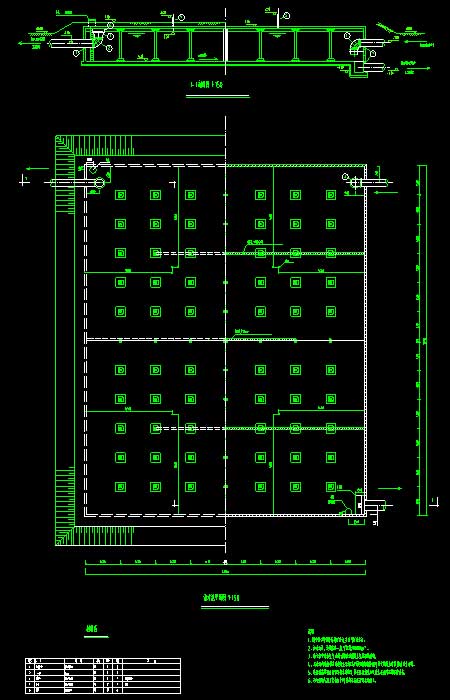

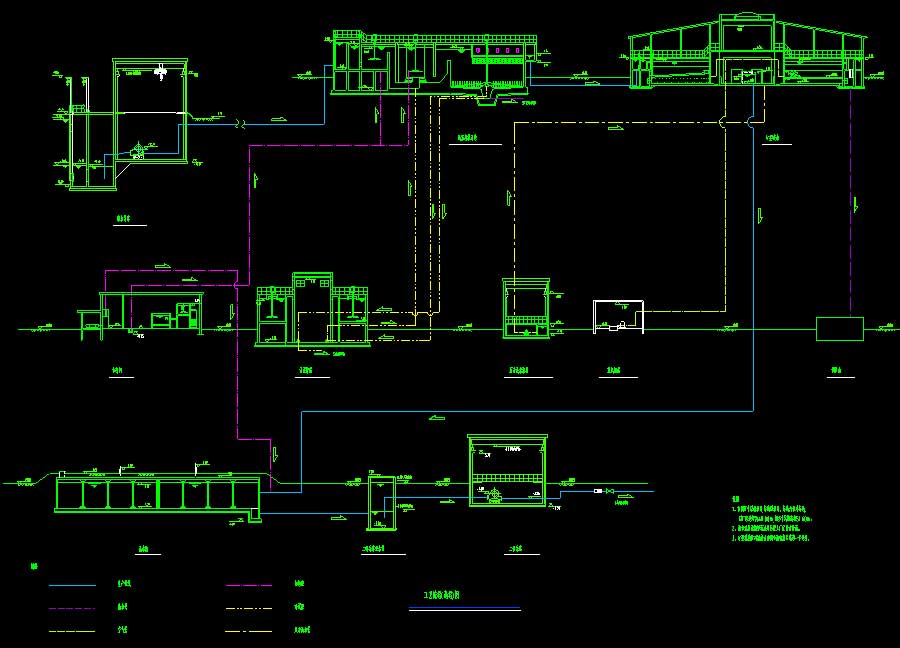

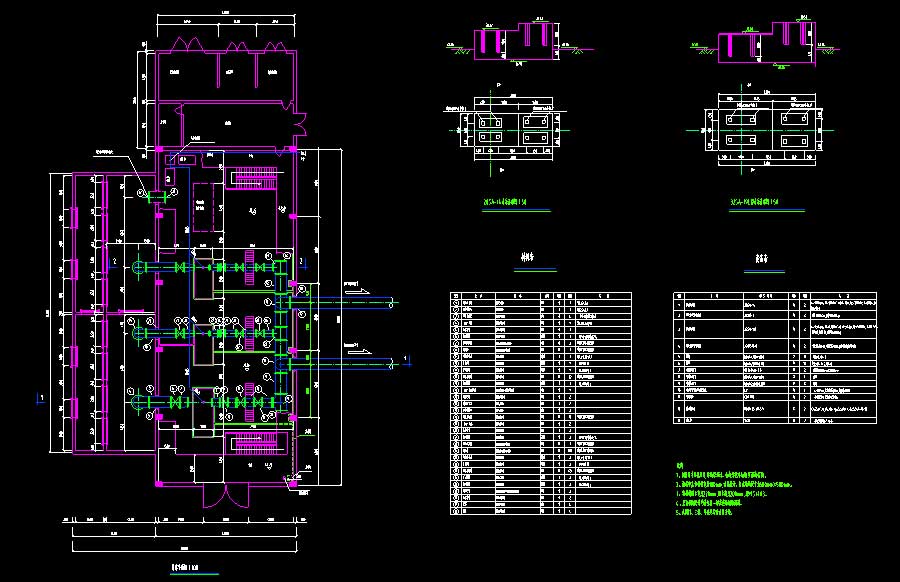

说明:该项目为某自来水厂工艺设计图纸(含设计方案),供水规模近期为10万吨/日,远期为20万吨/日,出厂水压在35~40米之间。图纸内容含:设计说明,取水泵房平面图、水泵基础大样图,取水泵房剖面图,高密度澄清池平面图,高密度澄清池下层平面图,高密度澄清池剖面图、集水支槽大样图,污泥系统轴测图、污泥泵房平面管线图,V型滤池平面图、剖面图,V型滤池剖面图及大样图,V型滤池剖面图、气水分配渠大样图,清水池平、剖面图,二级泵房平、剖面图,水泵基础大样图,加药间平、剖面图,水厂总平面布置图,水厂管线布置图,水厂高程布置图。
