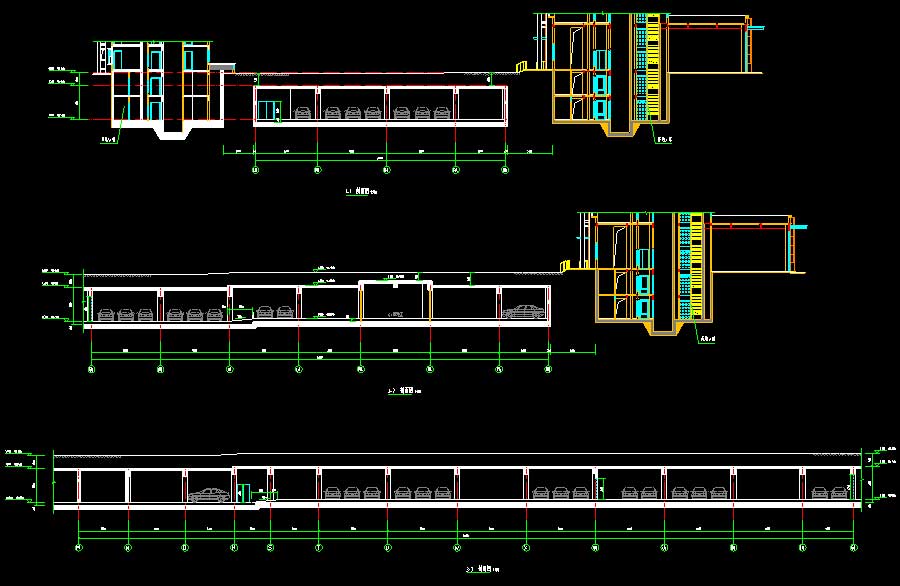

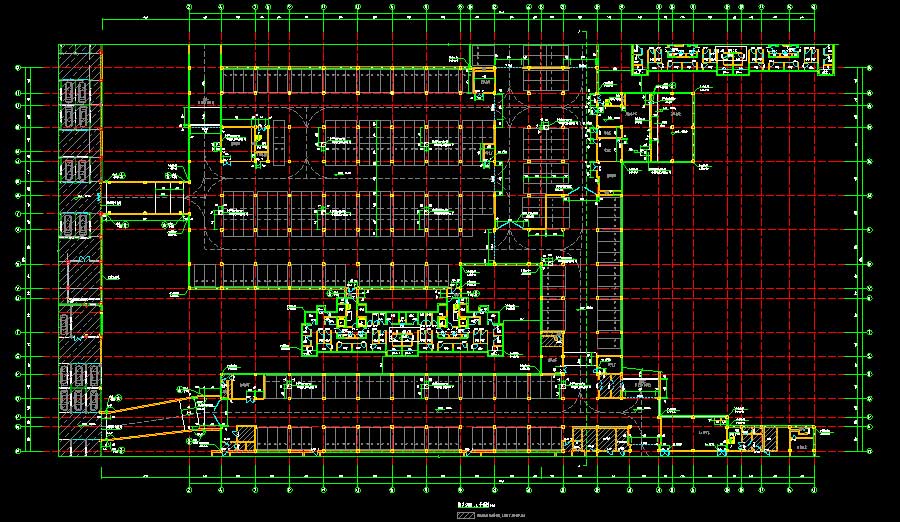

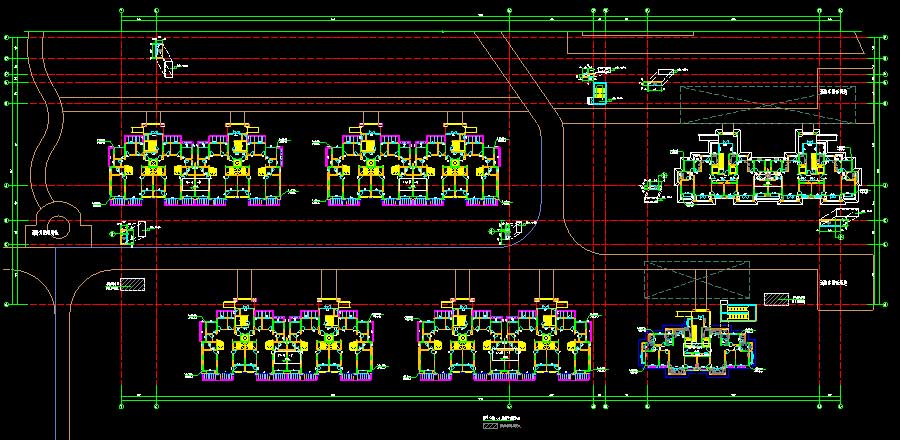

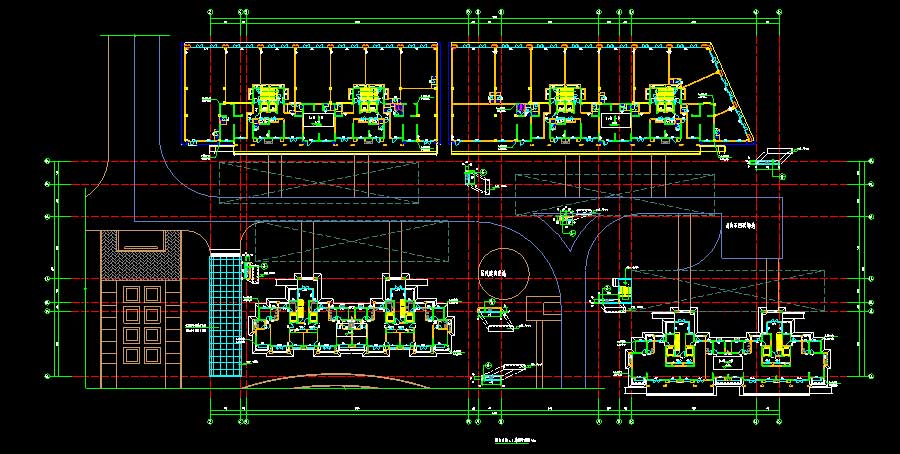

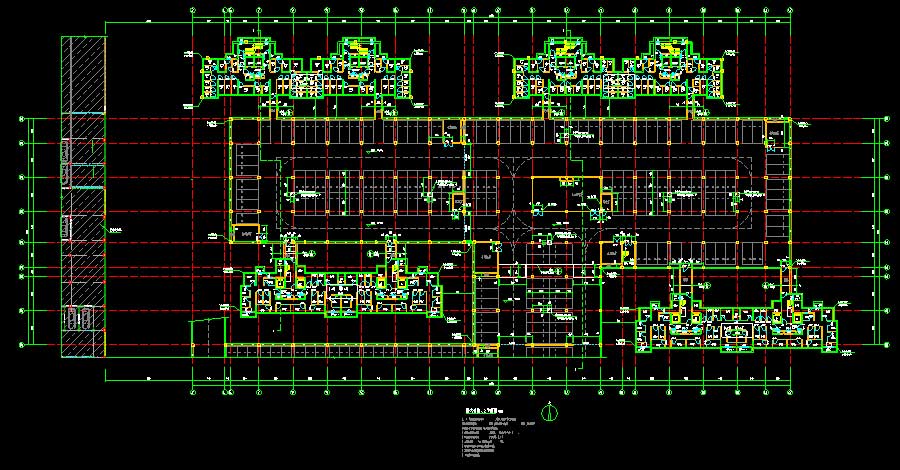

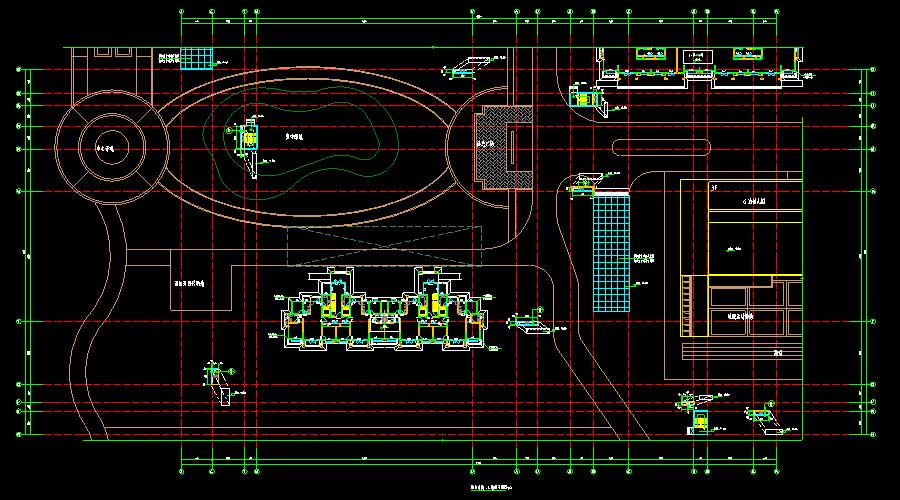

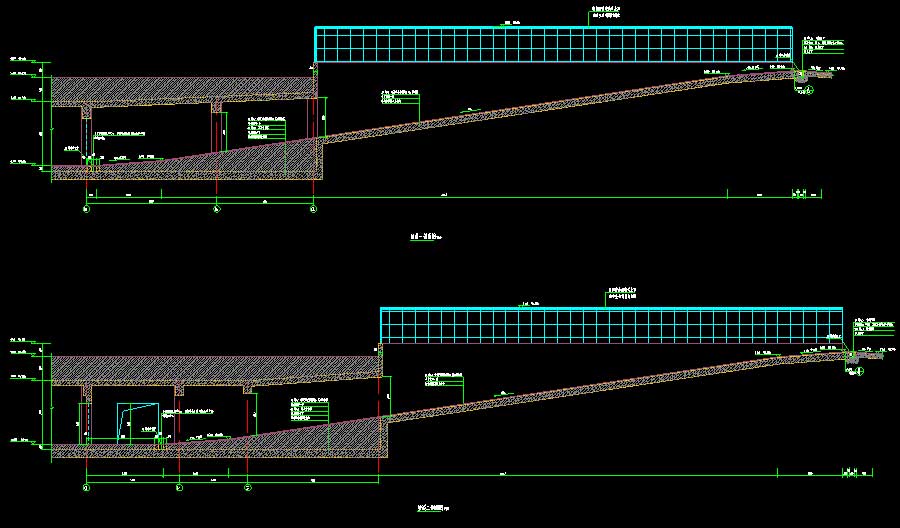

说明：该项目为某地下车库建筑、结构、给排水、电气、采暖通风施工图，抗震设防烈度为7度，主要结构形式为框架结构，地下层数为1层，层高为3.9米，总建筑面积为18762.45平方米。停车数为483辆，按车库防火分类为Ⅰ类，按汽车库建筑分类为大型，仅限微型车、小型车停放，停车方式采用后退式停车。图纸内容含：建筑：建筑说明，建筑做法、门窗表、节点详图，地下车库防火分区示意图，防火分区平面图，防火分区地面平面图，剖面图，坡道剖面图，楼梯详图，节点详图；结构：结构说明，基础平面布置图，独立基础配筋图，框架柱及剪力墙定位图，墙柱配筋图，坡道详图，地下车库顶板支座配筋图，风井烟井详图，地下车库顶板板底配筋图，车库顶板竖直向梁平法施工图，楼梯详图，车库顶板水平向梁平法施工图；给排水：给排水说明，绿色建筑专篇，抗震设计说明，防火分区示意图，消防泵房布置平面图，自动喷淋灭火系统原理图，水泵房消火栓、喷淋、生活管道轴测图，水泵房集水坑排污泵安装示意图，消火栓系统原理图，自动喷淋布置平面图，给排水及消火栓布置平面图；电气：电气说明，消防设计专篇，抗震设计专篇，绿色、节能建筑设计专篇，防火分区示意图，配电系统图，配电干线接线示意图，消防设备电源监控系统图，防火门监控系统图，火灾自动报警与消防联动系统图，电气火灾监控系统图，接地平面图，动力平面图，照明平面图，消防干线及广播、防火门监控、电气火灾、消防电源检测、气体灭火布置平面图，消防报警及联动平面图；暖通：暖通说明，剖面图，地下车库防火(防烟)分区示意图，设备及主要材料表，通风、排烟平面图。
