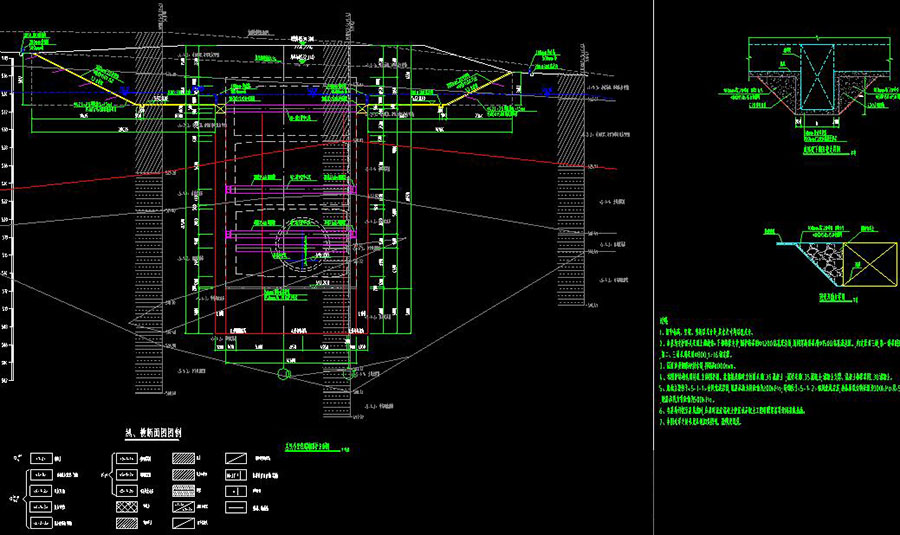

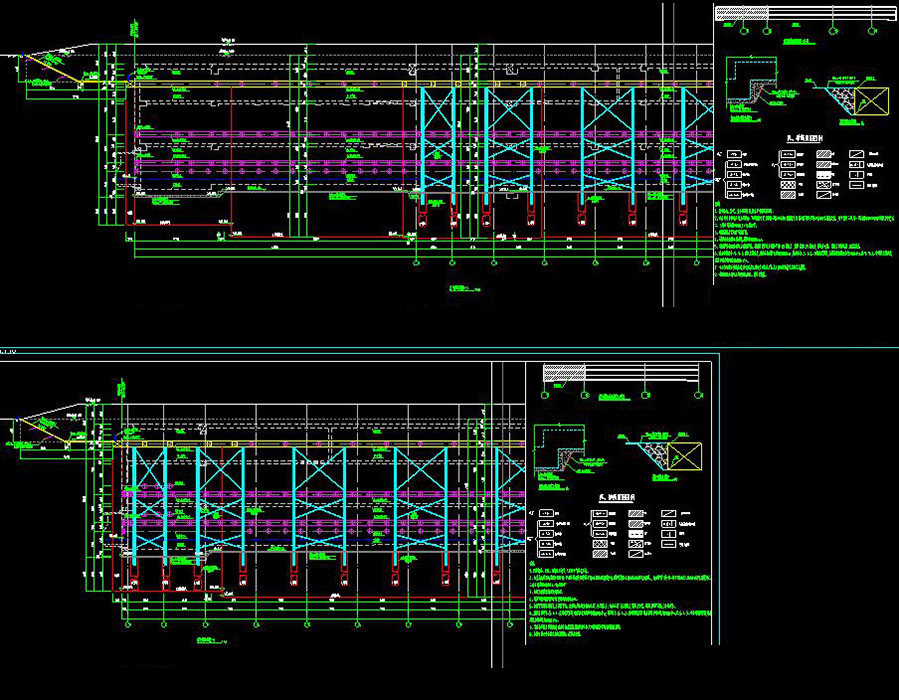

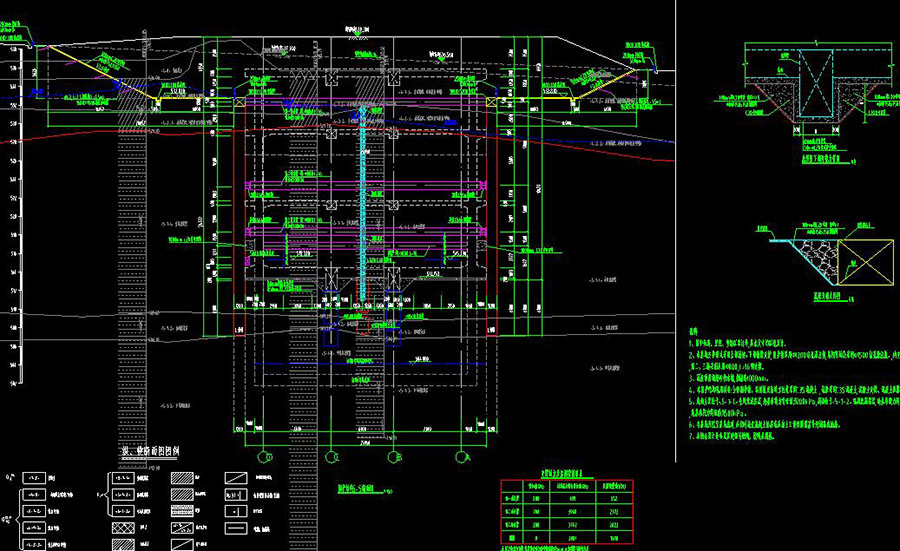

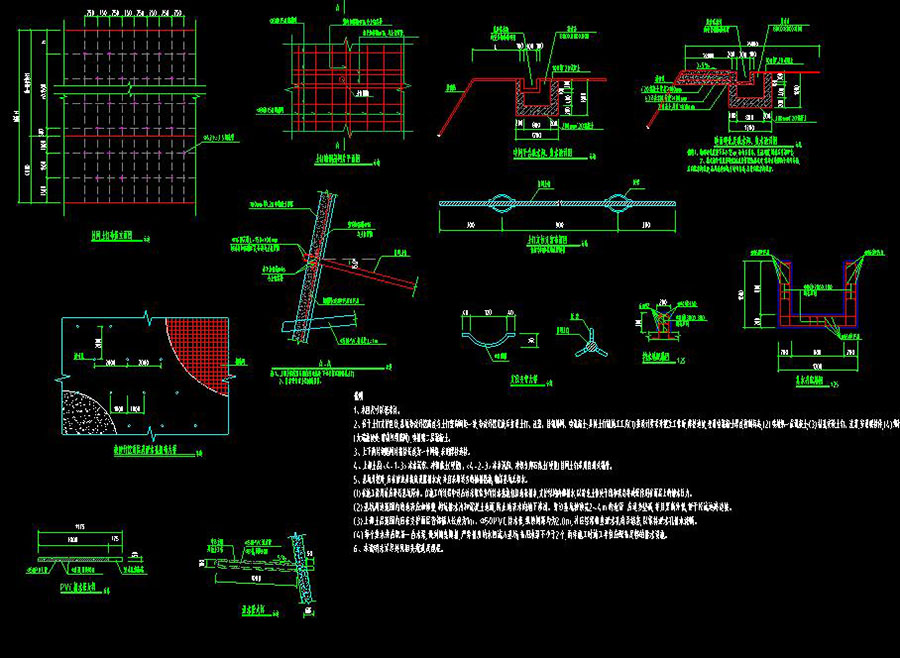

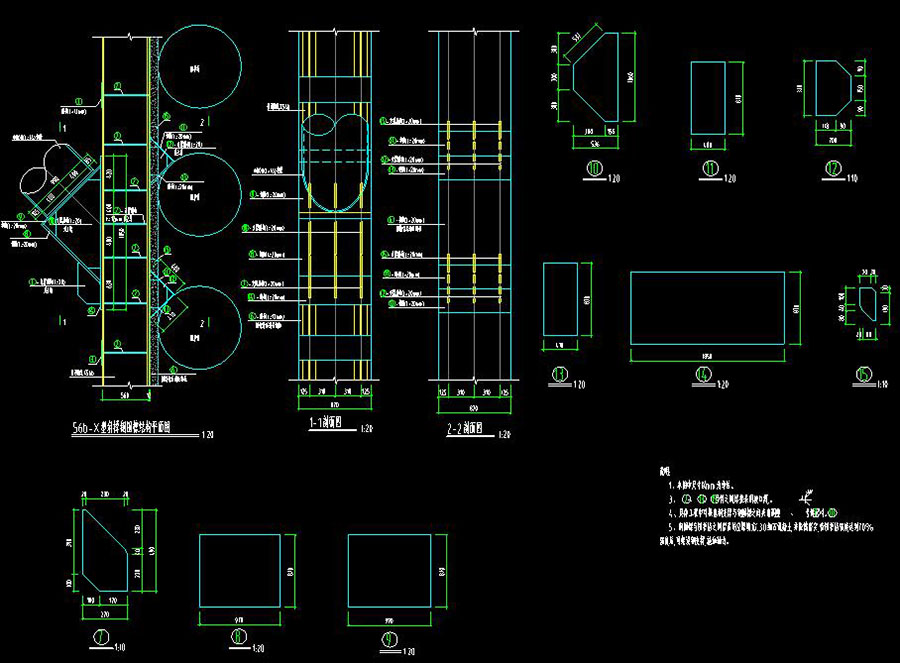

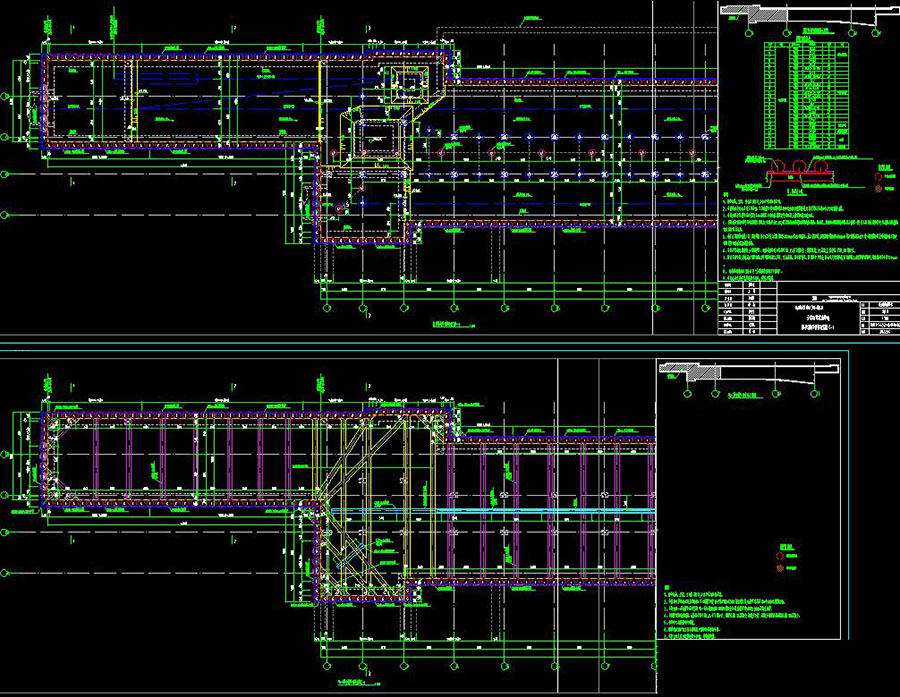

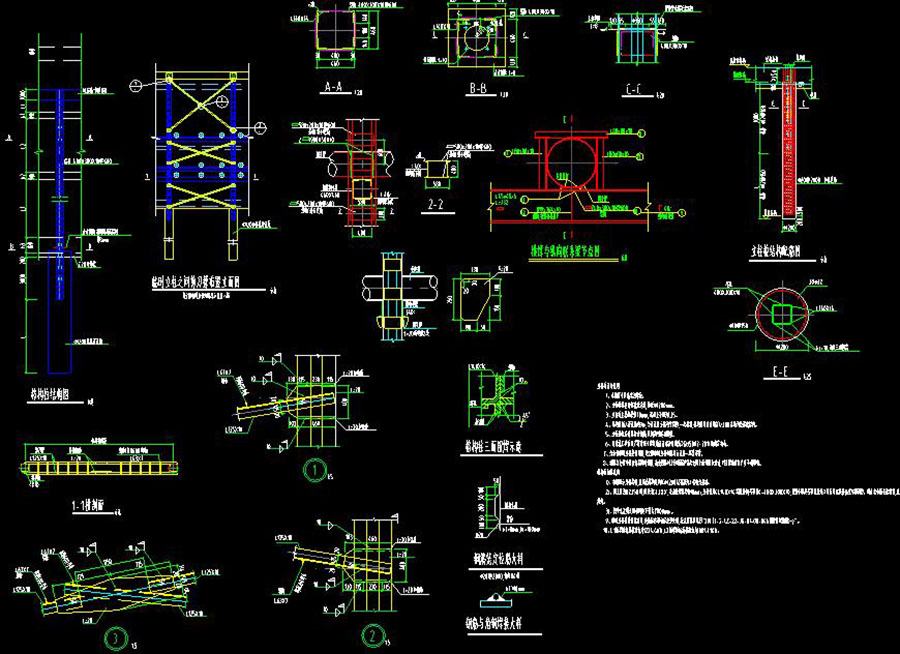

说明:某轨道交通30号线一期分水站,本站与规划9号线“T”型节点换乘,本期预留节点实施条件,站址周边现状为空地,车站跨越现状4.5m宽洪十路,地下三层14m岛式站台明挖车站,标准段总宽24.3m,有效站台长118m,本册图纸设计内容为车站主体基坑围护结构,设计里程范围为左线起点里程ZCK34 518.200,终点里程ZCK34 839.350总长321.15m,车站右线起点里程YCK34 610.500,终点里程YCK34 796.700,总长229.61m,图纸包含:目录,设计总说明,主体围护结构总平面图,基坑上部放坡平面布置图,围护结构平面图布置图,第一道支撑平面布置图,第二、三道支撑平面布置图,换撑平面布置图,左线纵断面图,右线纵断面图,左线小里程端墙围护立面图,右线小里程端墙围护立面图,右线大里程端墙围护立面图,左线大里程端墙围护立面图,围护结构断面图,网喷面层护坡详图,抗拔桩配筋图,玻璃纤维筋桩配筋图,围护桩配筋图,预留围护桩兼隔离桩配筋图,围护结构配筋大样图,临时格构柱大样图,钢支撑拼接及防坠落大样图,活络头大样图,对撑钢围檩结构图,斜撑钢围檩结构图,钢围檩拼接及支架结构设计图,施工步序图,围护结构监测平面布置图,基坑监测断面图
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:3层高度类别:图纸深度:施工项目地址:四川省设计时间:2022
