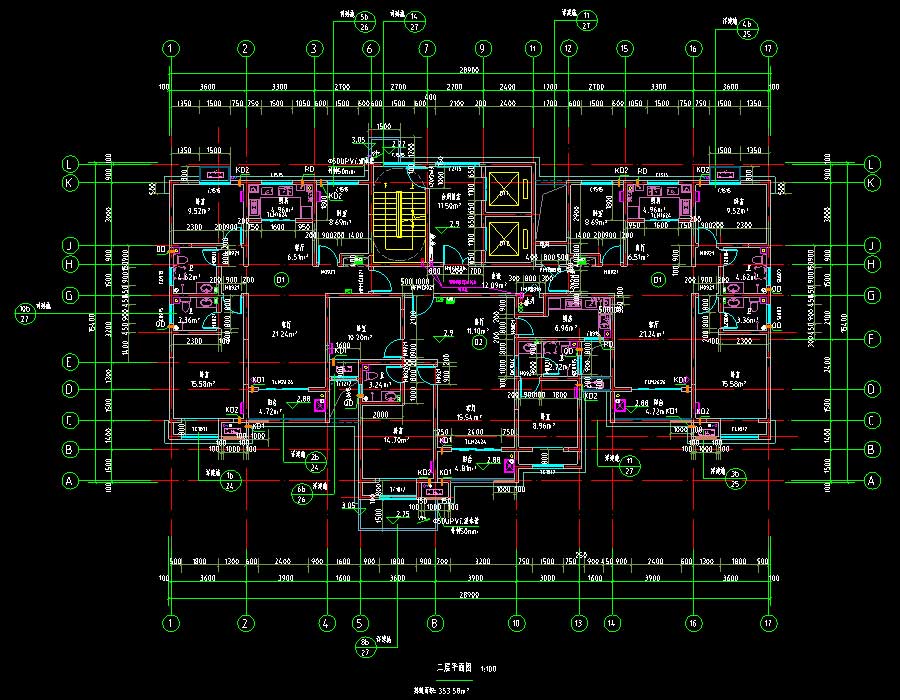

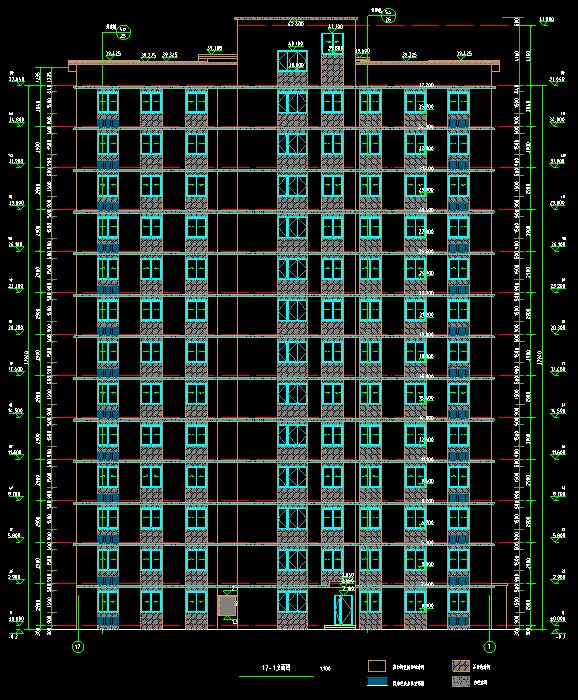

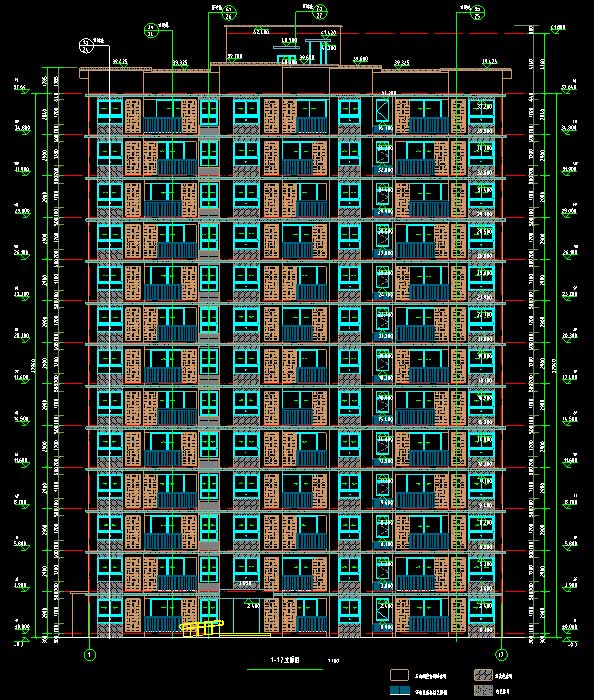

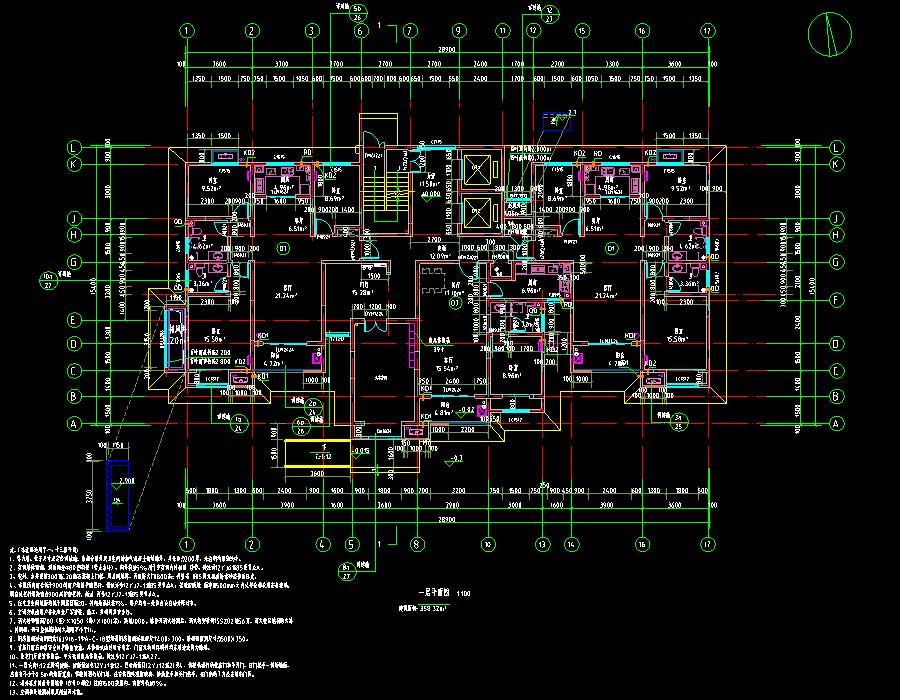

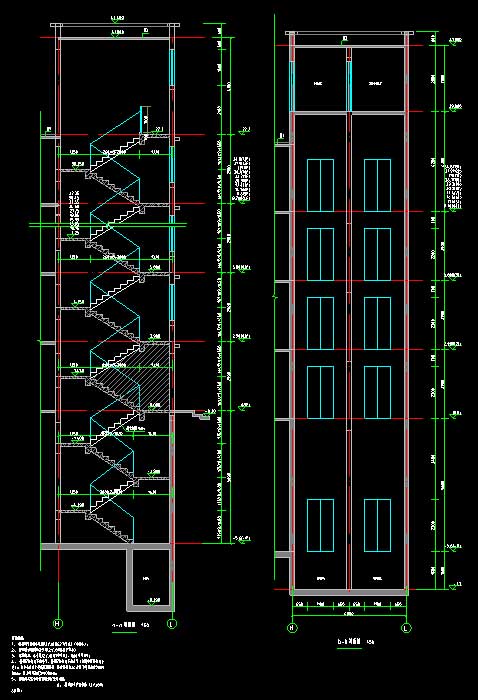

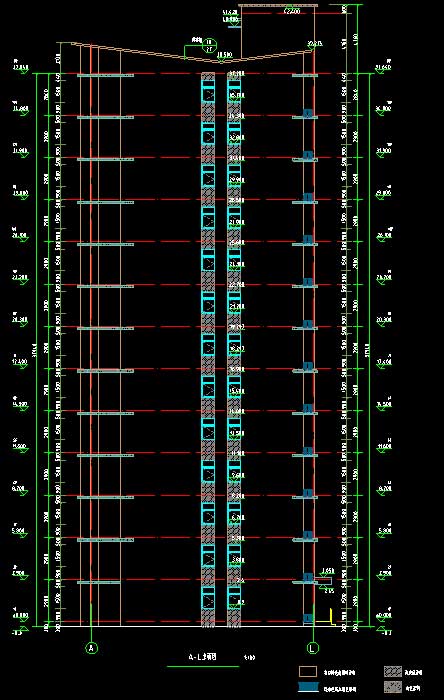

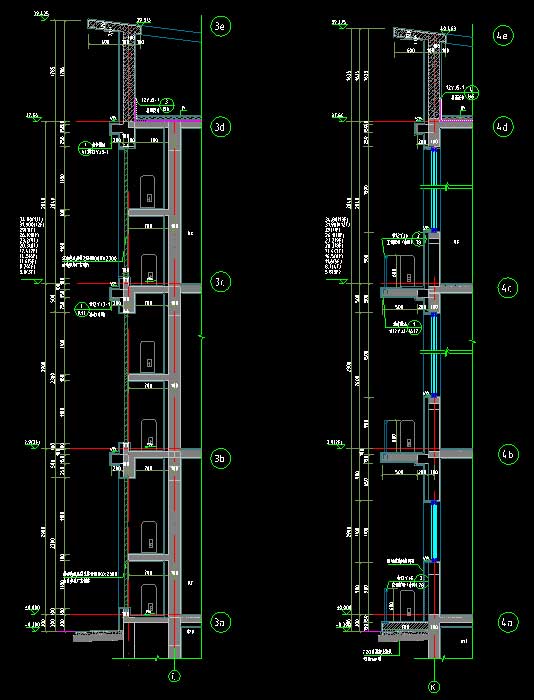

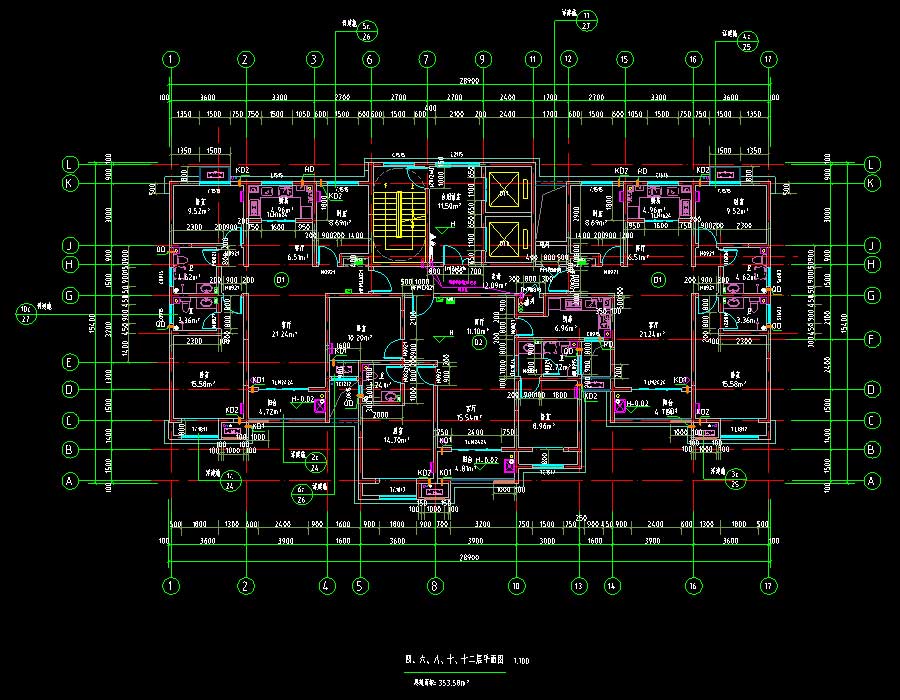

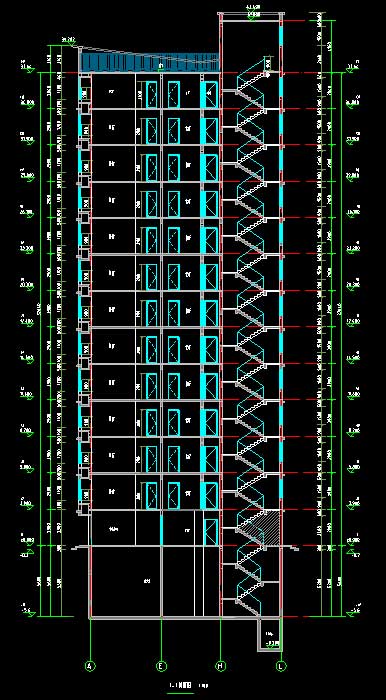

说明：该项目为某地1~3#，5~9#住宅楼及地库建筑、结构、给排水、电气、采暖通风施工图，抗震设防烈度为7度，主要结构形式为住宅楼钢筋混凝土剪力墙结构，地库框架结构。其中，8、9#地上层数均为7层，地下层数均为1层，建筑高度均为21.8米，建筑面积分别为2295.22、2296.34平方米；5#地上层数为9层，地下层数为1层，建筑高度为27.6米，建筑面积为3335.63平方米；6、7#地上层数均为10层，地下层数分别为2、1层，建筑高度均为30.5米，建筑面积分别为3290.48、3370.75平方米；1、3#地上层数均为13层，地下层数均为1层，建筑高度均为37.9米，建筑面积分别为4647.28、3898.17平方米；2#地上层数为15层，地下层数为1层，建筑高度为43.7米，建筑面积为4485.77平方米；地库为地下1层，建筑面积为28782.93平方米。图纸内容含：建筑：建筑说明，平面图，立面图，剖面图，户型放大图，户型综合图，楼梯详图、门窗表、门窗详图，非机动坡道详图，墙身详图；结构：结构说明，CFG布置图，基础平面布置图，结构平面图，剪力墙平法施工图，剪力墙墙柱表，梁平法施工图，节点详图，楼梯详图；给排水：给排水说明，给排水平面图，户型放大图，户型给排水大样图，给水、消防、废水系统原理图，污水系统原理图，给排水系统原理图；电气：电气说明，配电干线系统图，弱电干线系统图，配电箱系统图，火灾报警系统图，配电照明平面图，弱电平面图，消防平面图，接地平面图，防雷平面图，户型电气定位图，户型照明平面图，户型插座平面图，户型弱电平面图；暖通：暖通说明，采暖、通风、防排烟平面图，采暖立管系统图，水暖井大样图，户内采暖系统原理图，热力入口大样图，散热器安装大样图等等。
