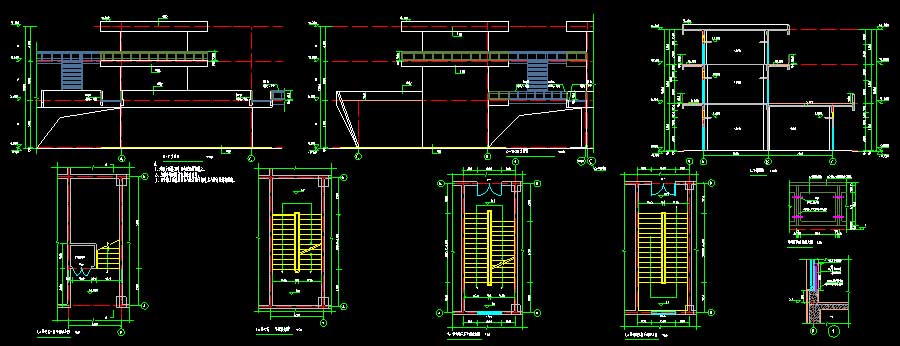

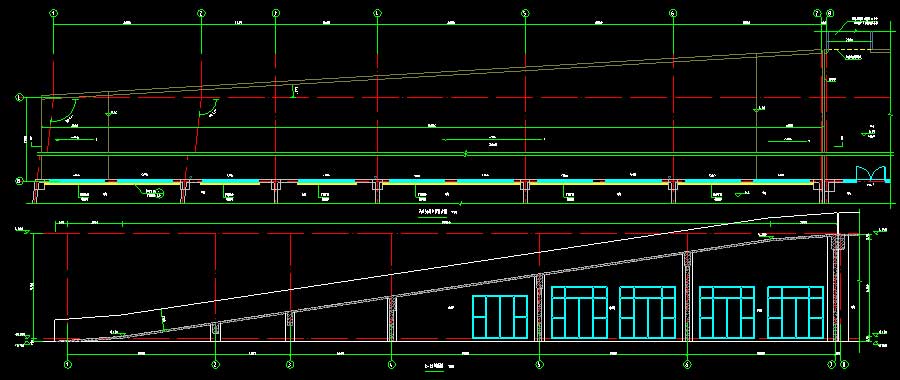

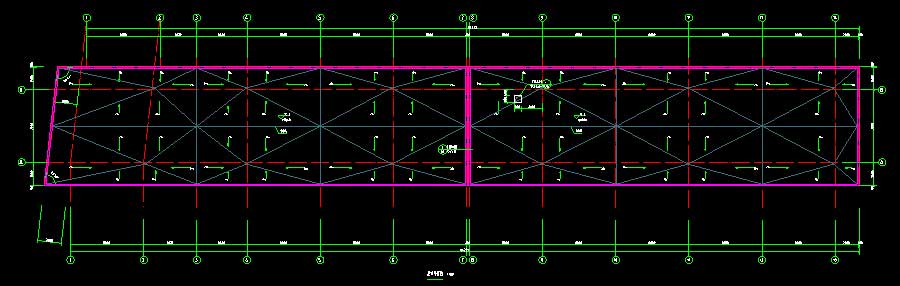

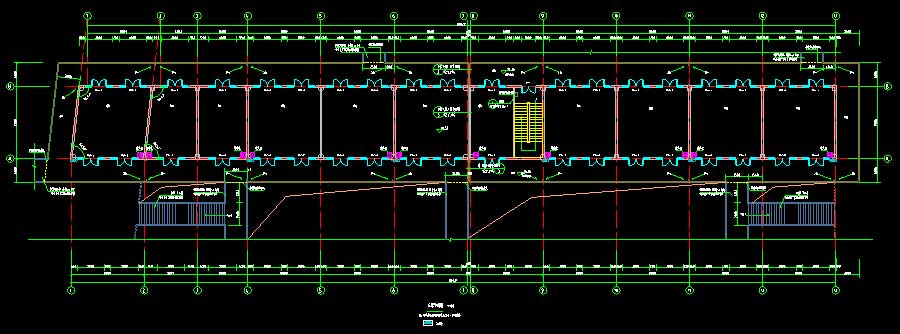

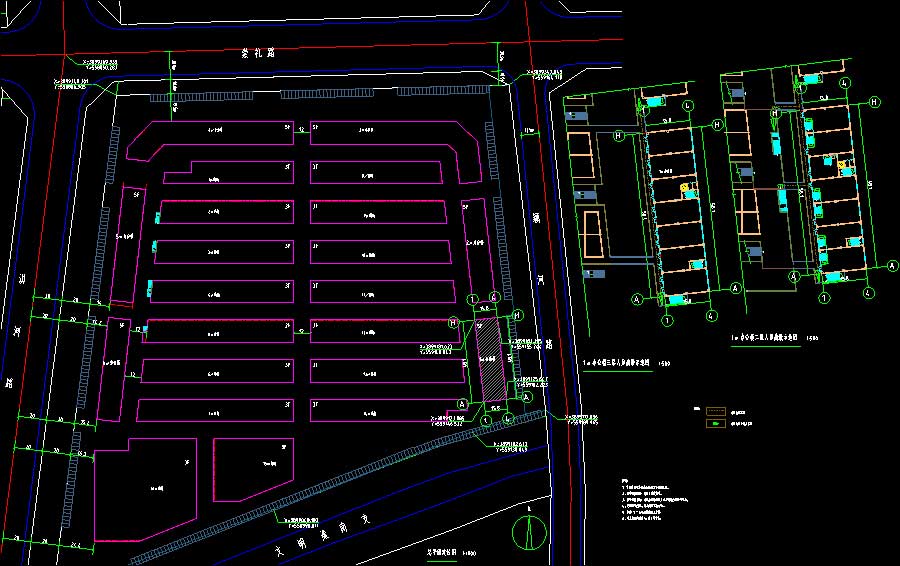

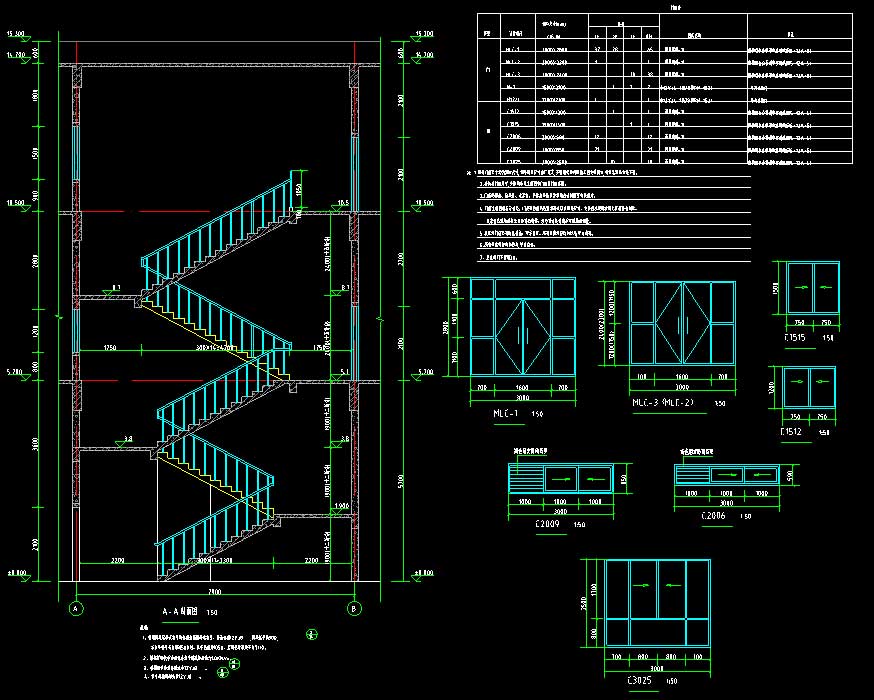

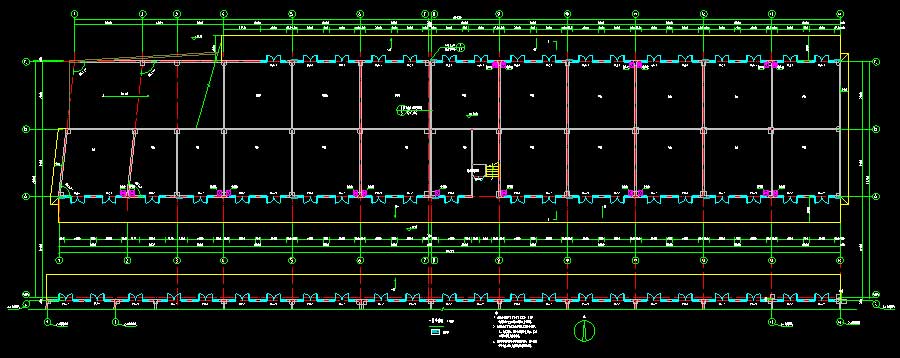

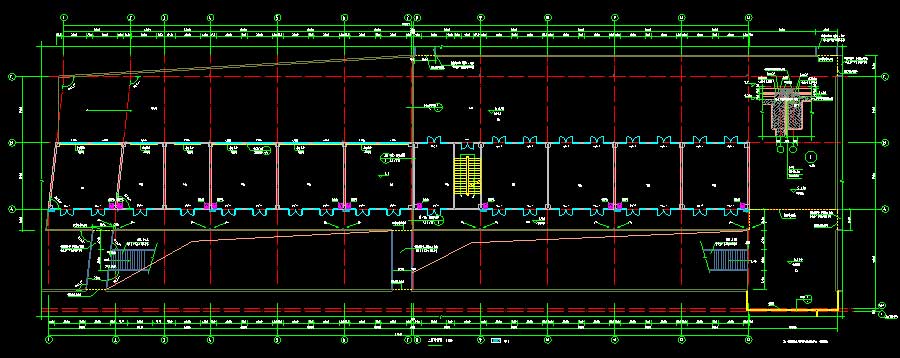

说明:该项目为某商贸城建筑、结构、给排水、电气、采暖通风施工图(含设计变更通知单),项目包括1#~16#商铺,1#~6#办公楼。抗震设防烈度为7度,主要结构形式为框架结构。其中,1#~16#商铺地上层数均为3层,建筑高度均为14.85米,建筑面积为3519.56~6023.53平方米;1#~6#办公楼地上层数均为5层,建筑高度均为22.65米,建筑面积为6207.08~13149.4平方米。图纸内容含:建筑:建筑说明,总平面图,平面图,立面图,剖面图,墙身大样,门窗大样图、门窗表,楼梯详图,钢楼梯详图,卫生间详图,节点详图,汽车坡道平面放大图;结构:结构说明,基础平面布置图,柱平面布置图,梁平法施工图,结构平面图,楼梯详图;给排水:给排水说明,给排水平面图,喷淋平面图,给水系统图、消火栓系统图,污水系统图、自喷系统图、雨水系统图, 卫生间给排水大样及系统图;电气:电气说明,系统图,照明平面图,弱电、消防平面图,屋顶避雷平面图,接地平面图;暖通:设计与施工说明,挡烟垂壁大样图,空调机组接管示意图,排烟系统原理图, 凝水立管、冷冻水立管系统原理图,空调机组接管大样图,空调水系统原理图,空调、通风平面图,空调水系统平面图,屋顶排烟系统及屋顶空调水系统平面图等等。
