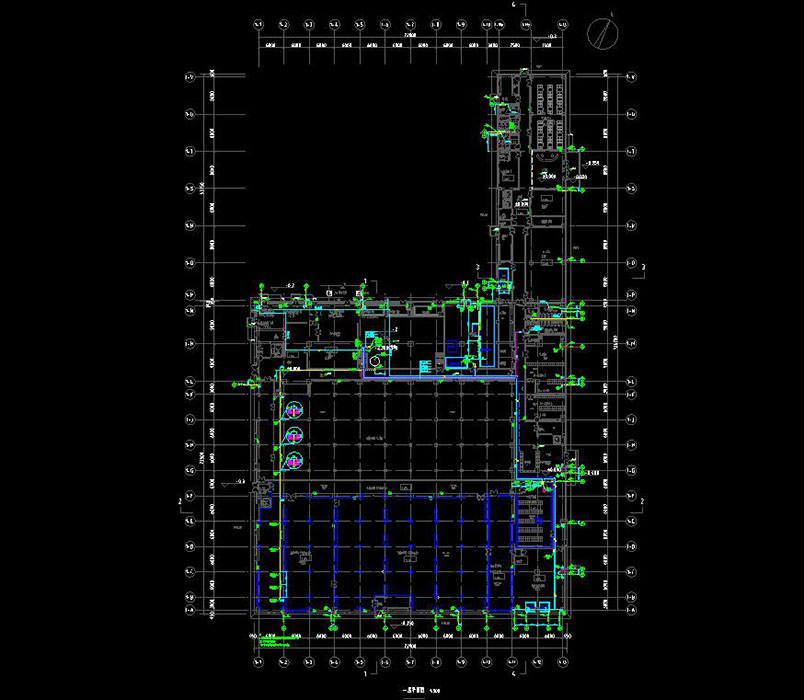

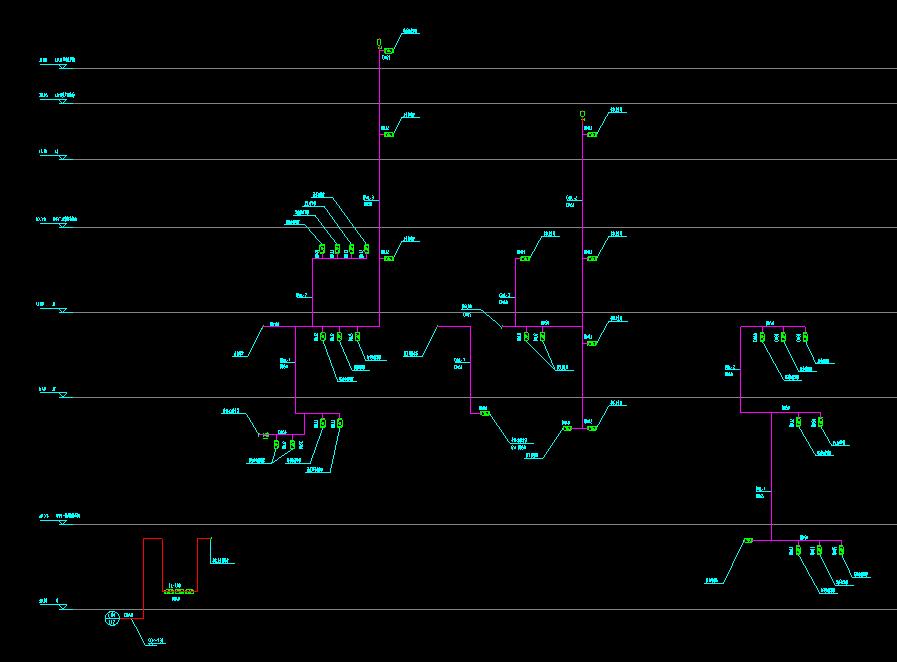

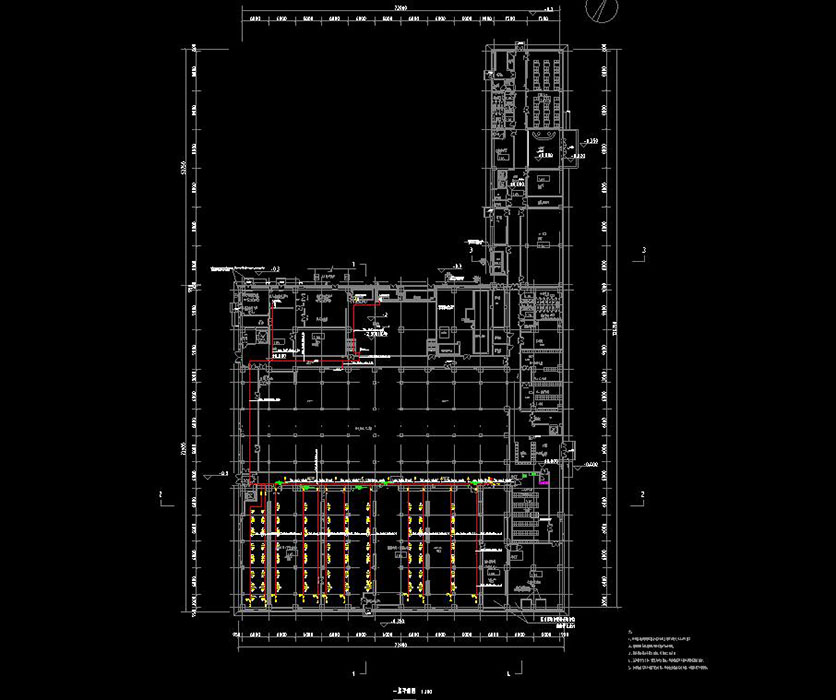

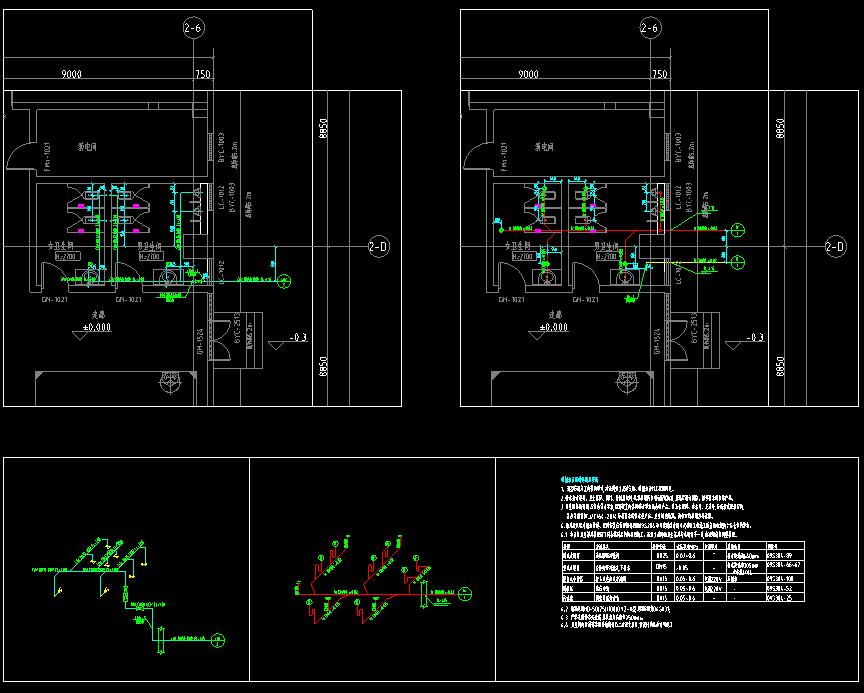

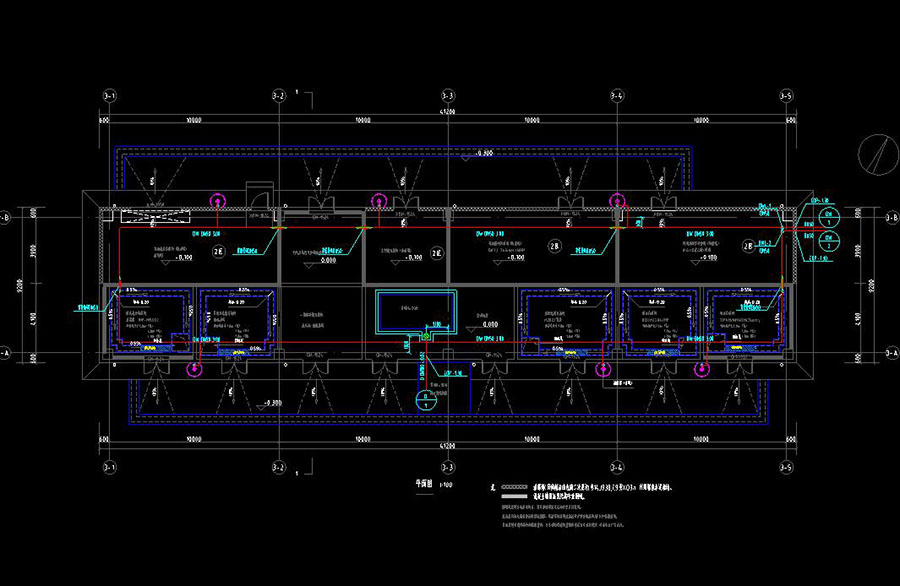

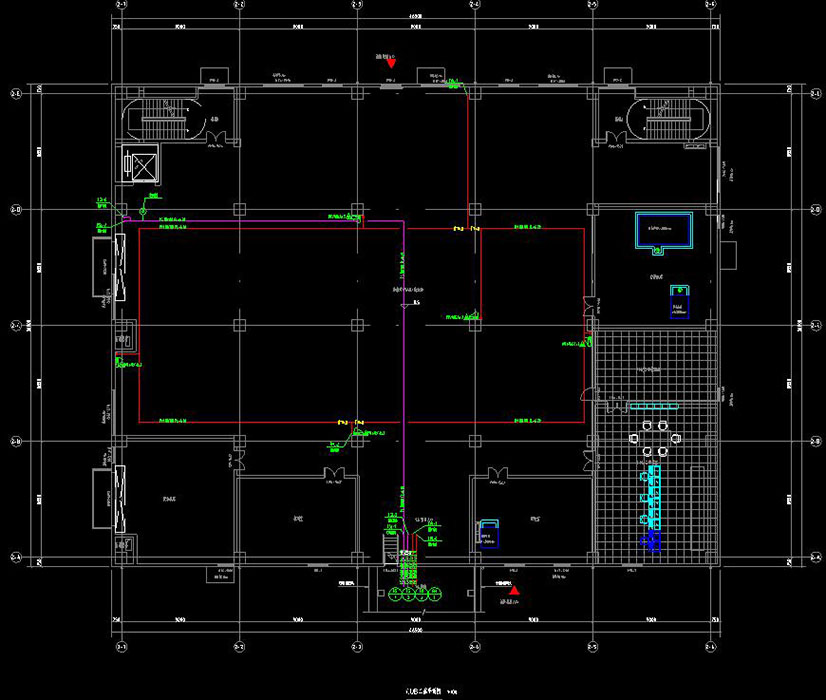

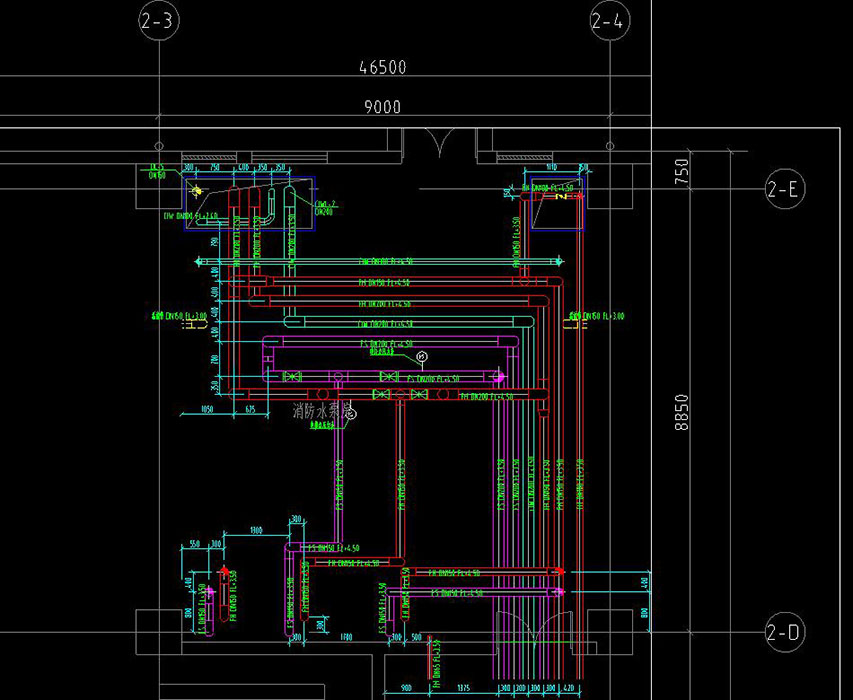

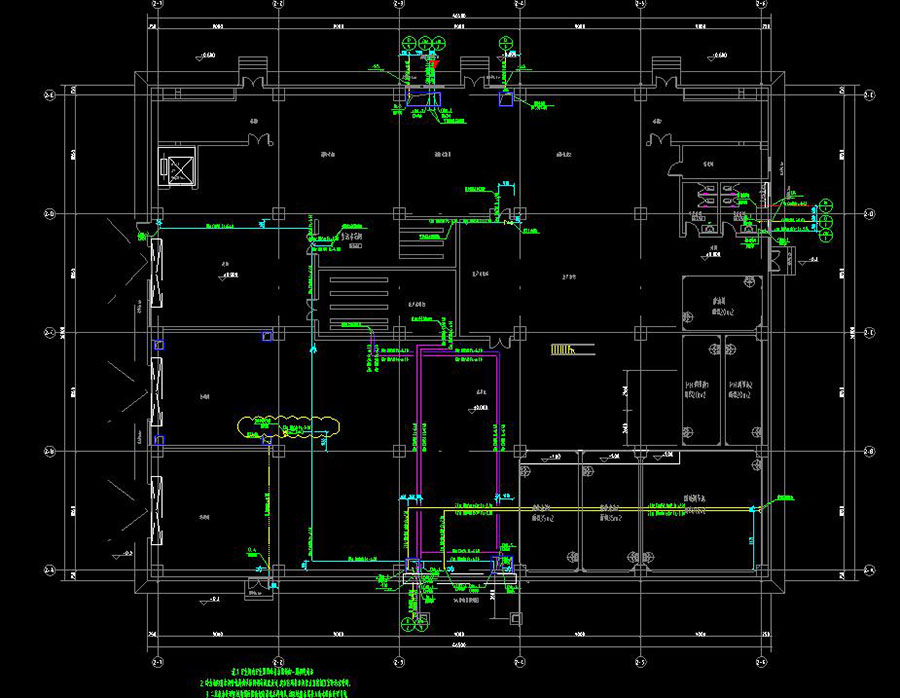

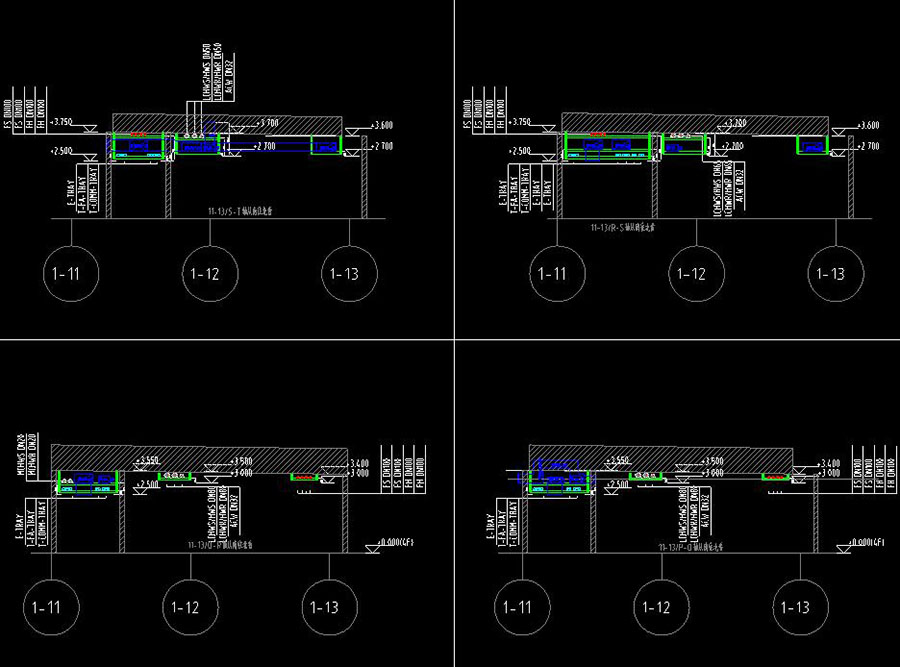

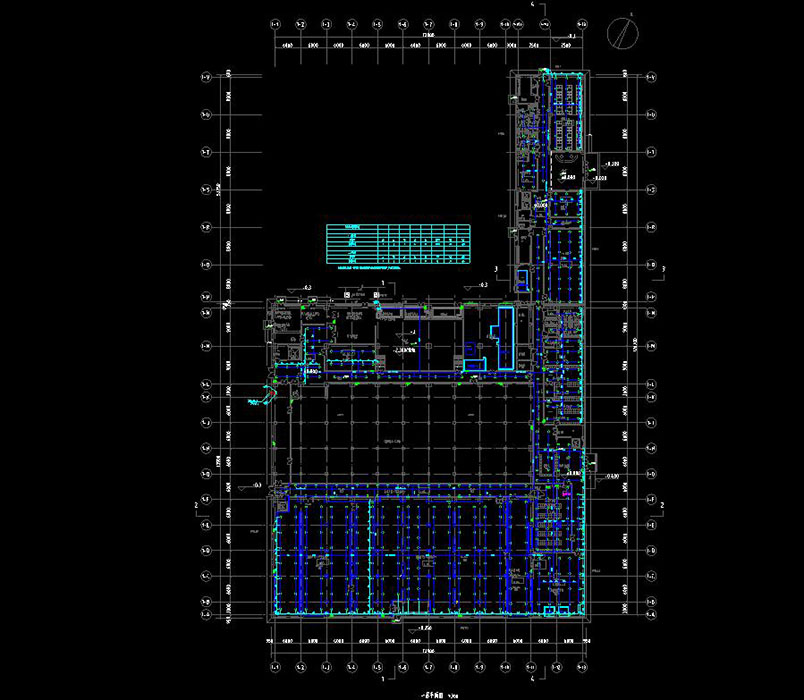

说明:本项目为微纳声学芯片minifab加工中试平台建设(前道Wafer加工和后道CSP封装),产能:分三步走分别实现常规滤波器、中端滤波器、高端滤波器的研发与批量生产,实现量产10亿颗/年的产能,其中前道&封测生产厂房地上4层,建筑高度22.8m,建筑面积20202.94㎡,动力站&废水厂房地上3层,建筑高度23.7m,建筑面积5326.51㎡,化学品库地上1层,建筑高度5.15m,建筑面积379.04㎡,门卫地上1层,建筑高度3.8m,建筑面积59.54㎡,钢筋混凝土框架 钢桁架屋面结构、钢筋混凝土框架 轻钢屋面,图纸包含:预埋管道设计说明、材料表,全厂消防设计、施工说明,气体灭火系统设计、施工说明,干粉灭火设计说明,全厂给排水设计、施工说明,雨水控制及利用工程设计说明,全厂水量平衡图,全厂加压给水系统原理图,全厂回用水系统原理图,全厂消火栓系统原理图,全厂自喷系统原理图,一般给排水节点图,消防节点图,纯水招标条件图,废水招标条件图,一般给排水设备材料表,生活给水系统原理图,排水管道透视图,雨水管道透视图,给排水平面图,卫生间详图,PCW管道系统图,二层PCW管道站房详图,消防设备材料表,自动喷水灭火系统原理图,自喷区划图,下喷管道平面图,动力站&废水厂房给排水平面图,排水透视图,冷却塔系统原理图,卫生间详图,生活水箱间和回用水箱间详图,屋面冷却塔详图,消防系统设备材料表,消防系统原理图,消防泵房详图、剖面图,屋面高位消防水箱间详图,消防系统平面图;化学品库给排水平面图,消火栓系统平面图,干粉灭火系统平面图;门卫给排水设计平面图,卫生间详图等工艺管线空管化配施工图。
消防设计:生活供水设计:排水设计 :生产供水设计:排水技术:供水方式 :供水体制:室外消火栓水量:20L/S室外消火栓水量:40L/S建筑面积:20202.94,5326.51,379.04,59.54㎡建筑高度:22.8,23.7,5.15,3.8m地上层数:4,3,1,1层地下层数:高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020
