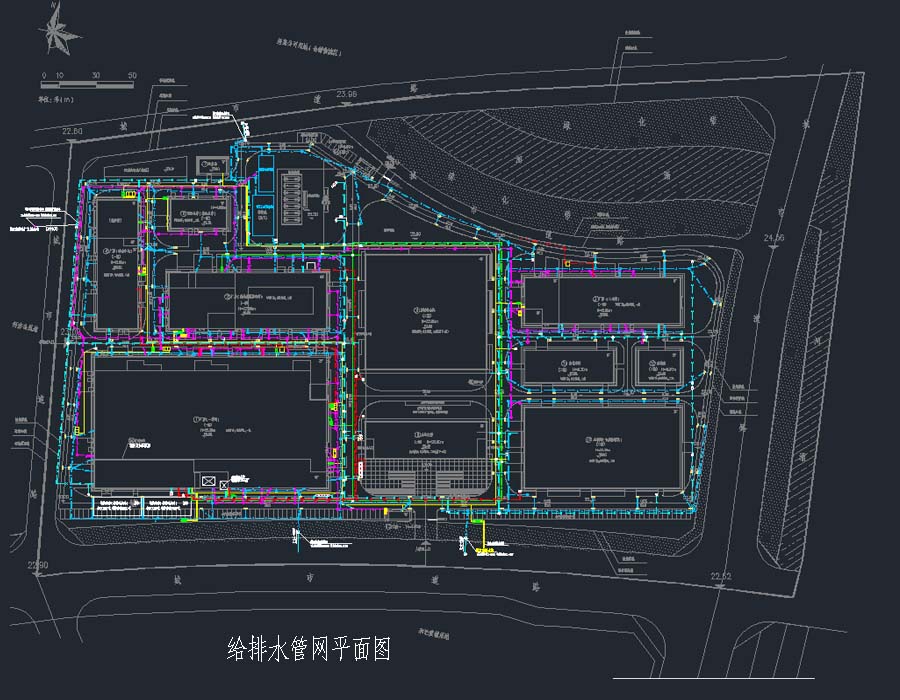

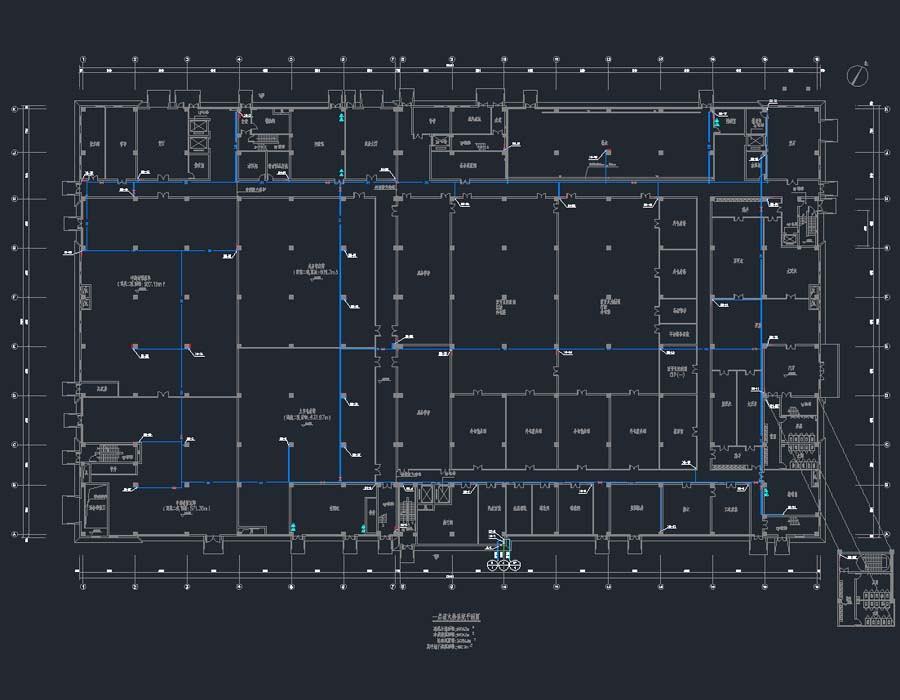

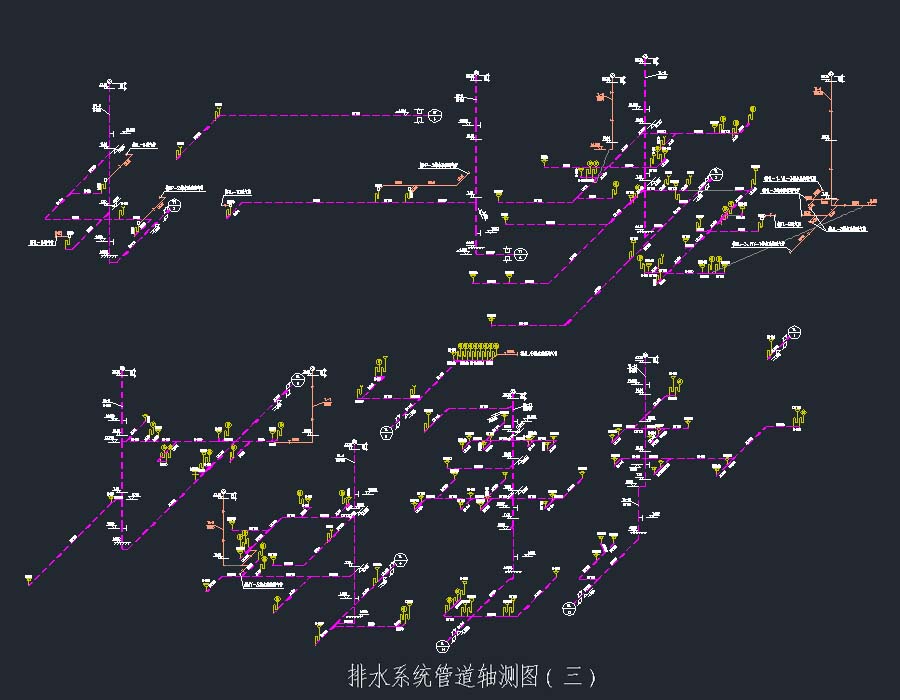

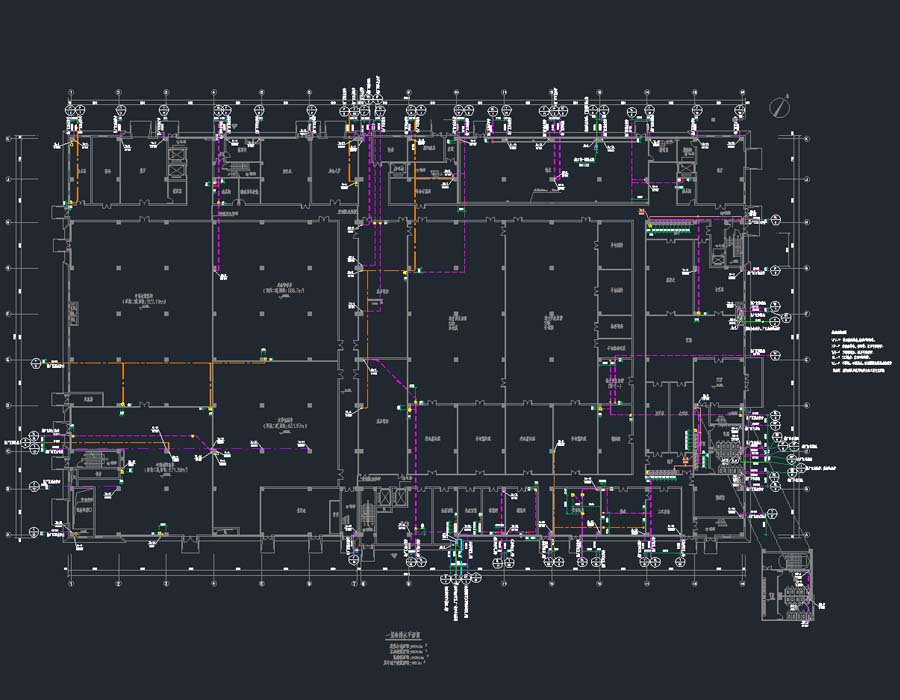

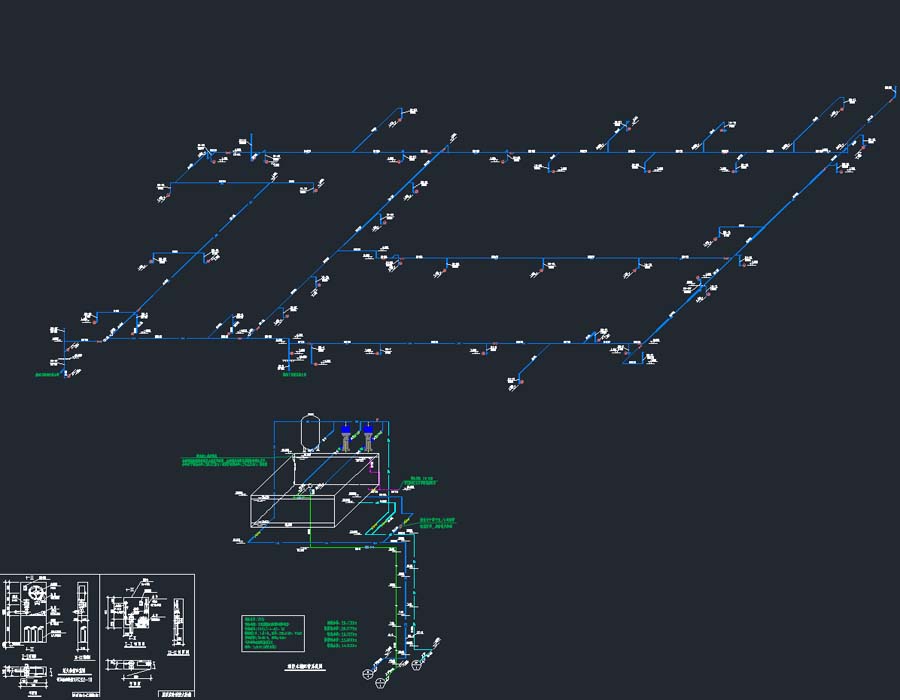

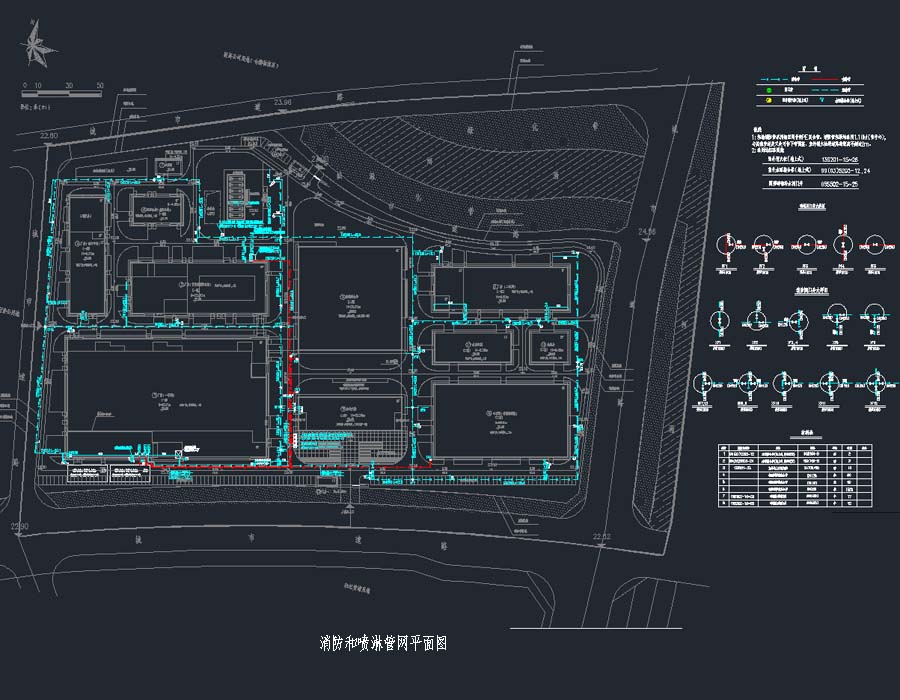

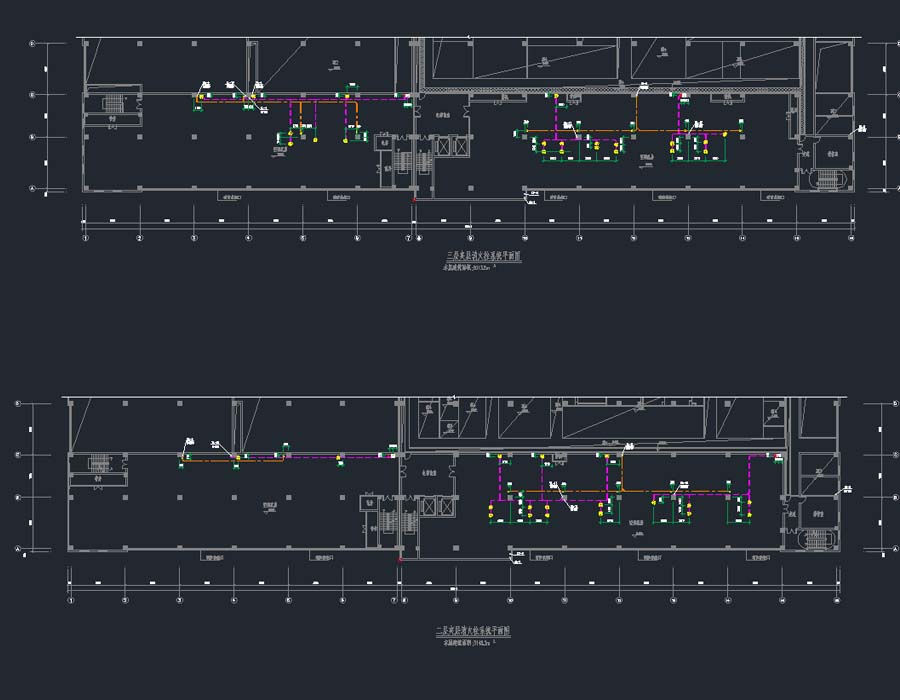

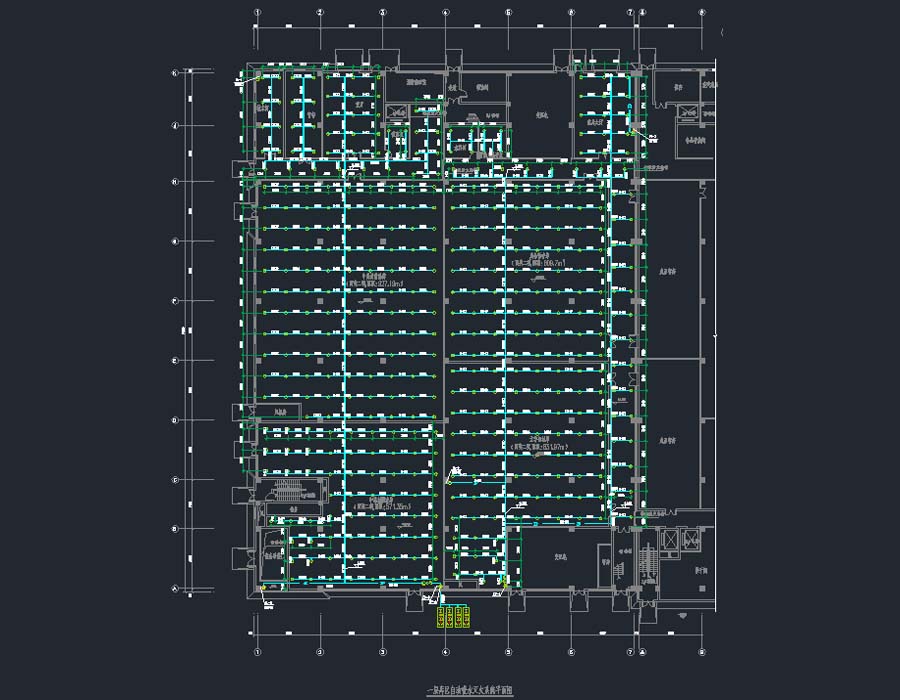

说明:该项目为某制药改造项目一期厂房给排水专业施工图,厂房(动力中心)总建筑面积为2789平方米,地上2层,总高8.3米;厂房(一车间)总建筑面积为34784.4平方米,地上3层,二、三层局有夹层,总高23.81米;厂房(二车间)总建筑面积为2844平方米,地上1层,局部2层,总高9.8米;厂房(前处理提取车间)总建筑面积为11896平方米,地上5层,总高22.3米;门房1、2总建筑面积为57.41平方米,地上1层,总高3.9米;配套仓库(危险品库)总建筑面积为508平方米,地上1层;及地下室。图纸包括:罐区给排水消防设计及施工说明,罐区消防配置图,室内外给排水设计施工说明,楼层给排水、消防平面图,消火栓系统管道轴测图,给排水管道轴测图,卫生间给排水配管图,给排水管网平面图,给水管网平面图,消防和喷淋管网平面图,雨水管网平面图,污水管网平面图,综合管网平面图,雨水池和事故池平面图、剖面图、系统图,清下水收集池剖面图、系统图,给水、排水系统管道轴测图,消火栓系统平面图,地下室消火栓系统平面图及排水平面图、潜污泵配管图,楼层自动喷水灭火系统平面图,自动水灭火系统图,消防泵房配管平面图,剖面图,楼层给排水平面图,雨水排水系统管道轴测图,卫生间、淋浴间给排水配管平面图,卫生间、淋浴间给水、热水、排水管道轴测图,楼层消防平面图。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统生活供水设计:排水设计 :污水系统,废水系统,雨水系统生产供水设计:排水技术:供水方式 :加压供水供水体制:室外消火栓水量:25L/S室外消火栓水量:45L/S建筑面积:2789,34784.4,2844,11896,57.41,57.41,508㎡建筑高度:8.3,23.81,9.8,22.3,3.9,3.9m地上层数:2,3,1(2),5,1,1,1层地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2017
