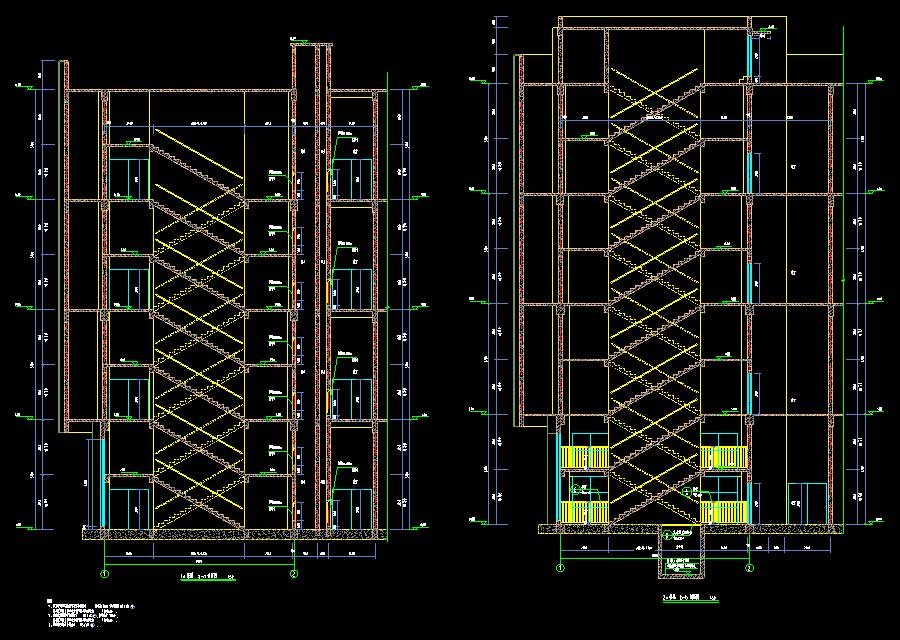

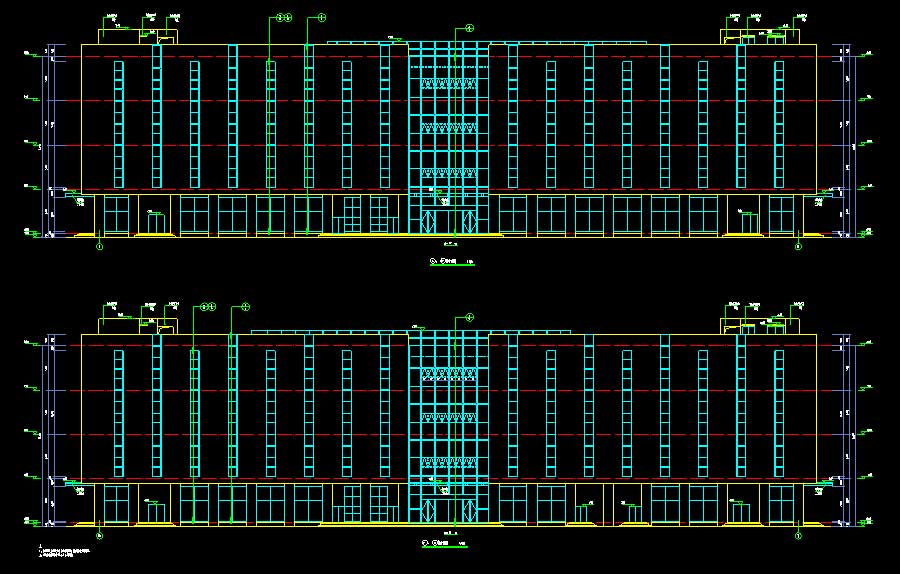

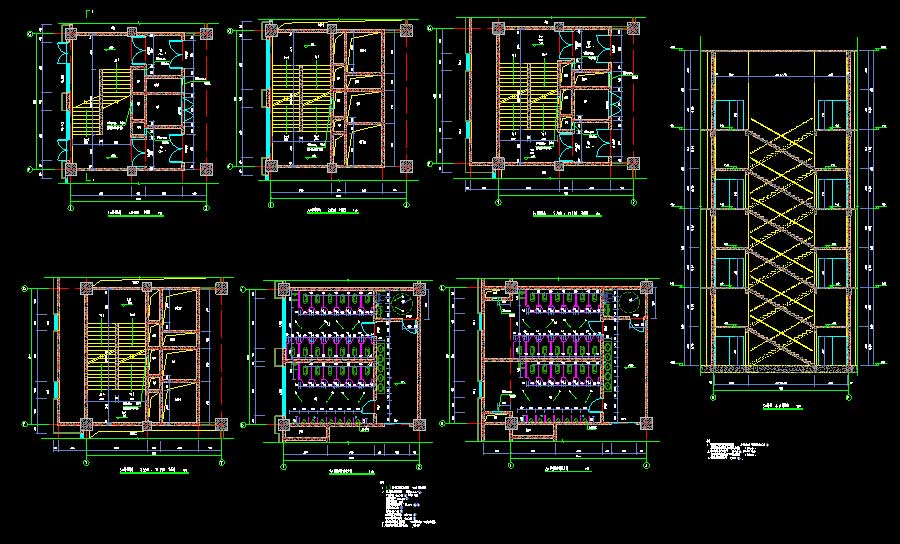

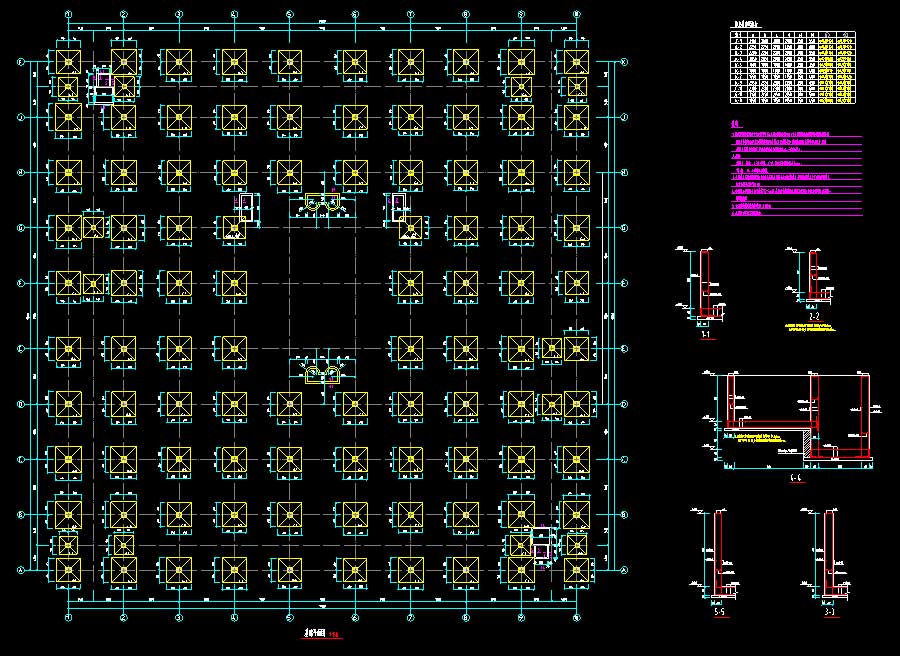

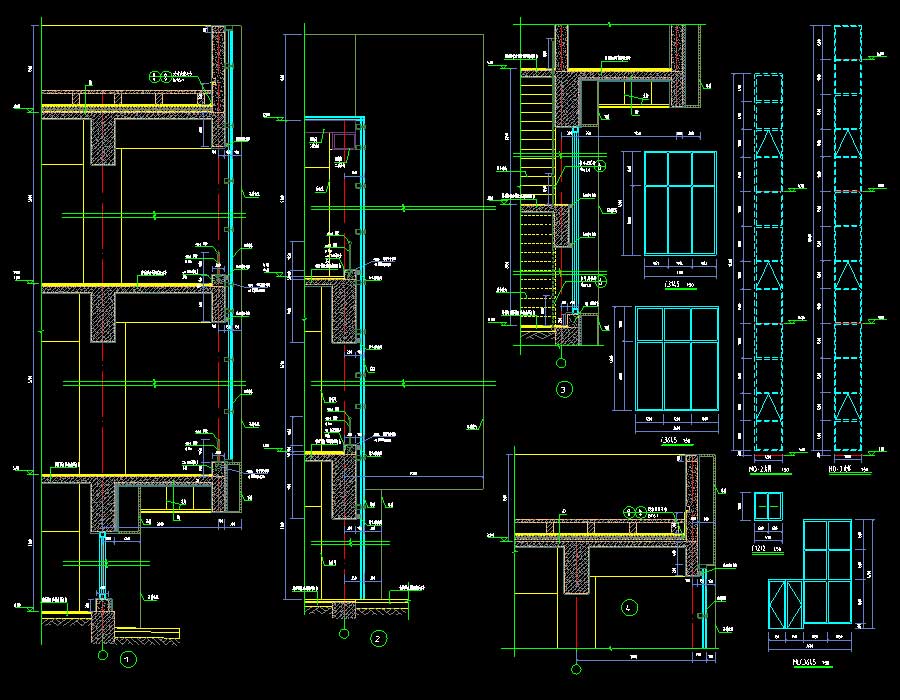

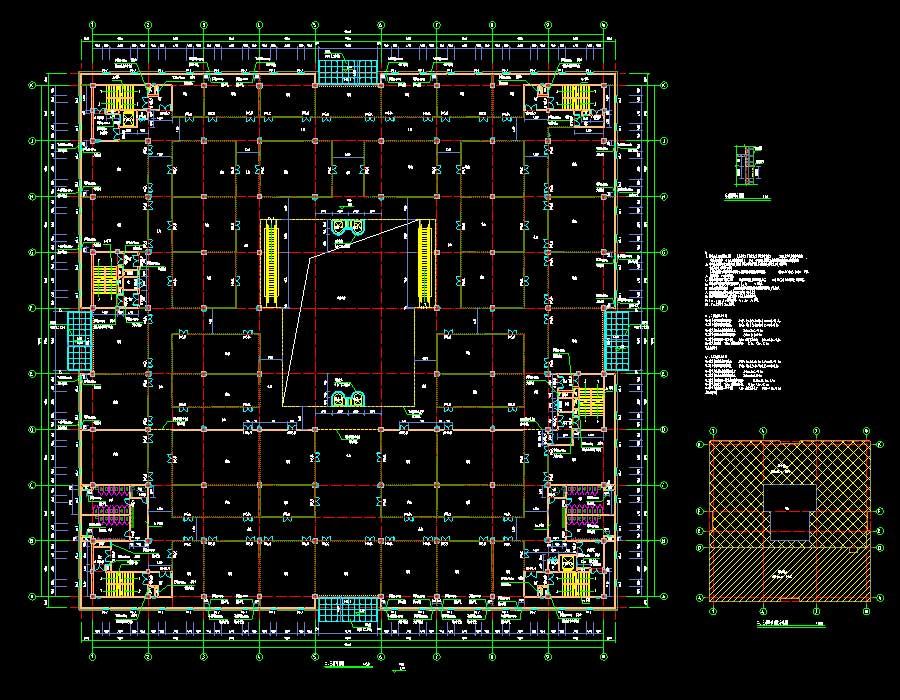

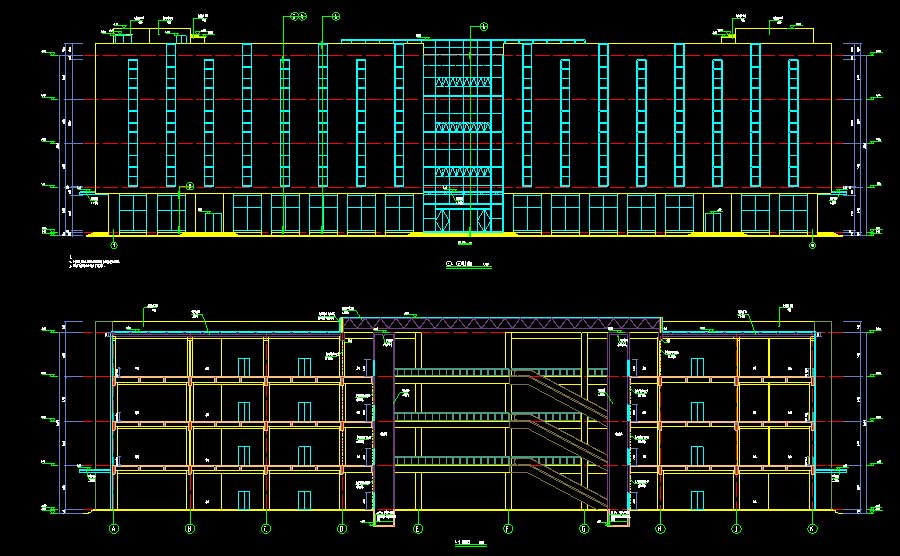

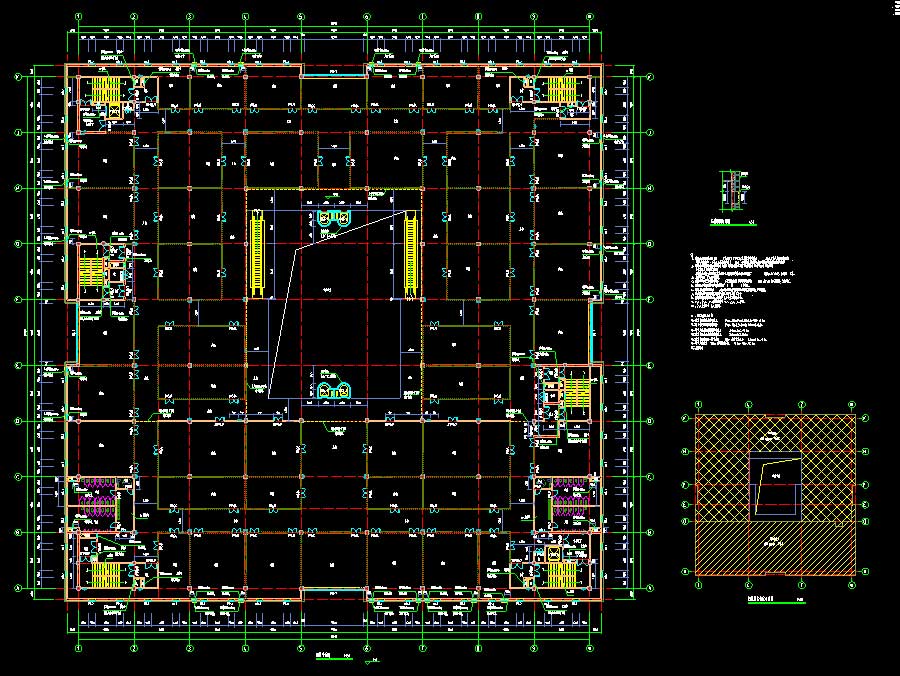

说明:该项目为某多层综合展厅建筑、结构、给排水、电气、采暖通风施工图,抗震设防烈度为7度,主要结构形式为框架结构,建筑高度为23.25米,地上层数4层,总建筑面积为32237.04平方米。图纸内容含:建筑:建筑说明,平立剖面图,楼梯详图,卫生间详图,节点详图,门窗大样;结构:结构说明,试桩定位图,CFG桩定位图,基础平面图,柱定位图,柱表,梁平法施工图,楼梯详图,结构平面图;给排水:给排水说明,雨、废水系统图,自喷系统图,消火栓系统图,给排水、消防平面图,自喷平面图,卫生间大样图,给水系统图,排水系统图;电气:电气说明,系统图,照明平面图,动力平面图,消防平面图,弱电平面图,屋顶防雷平面图,基础接地平面图;暖通:暖通说明,挡烟垂壁大样图,正压送风系统示意图,排烟系统示意图,凝水立管、冷冻水立管系统原理图,空调风系统平面图,空调水系统平面图,防排烟平面图等。
建筑面积:32237.04㎡地上层数:4层建筑高度:23.25m地下层数:高度类别:多层图纸深度:施工项目地址:河南省设计时间:2013建筑风格:现代效果图:无
