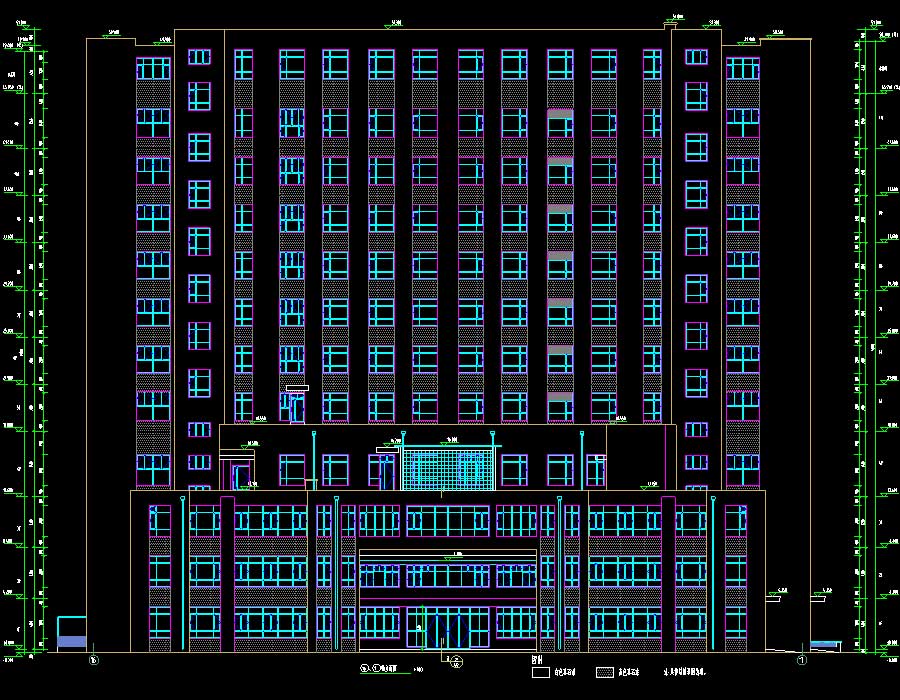

说明：该项目为某高层医技楼建筑、结构、给排水、电气、采暖通风施工图，抗震设防烈度为7度，主要结构形式为框架-剪力墙结构，建筑高度为50.6米，地上层数11层，地下层数为2层，总建筑面积为19044.64平方米，地下建筑面积3751.88平方米，地上建筑面积15292.76平方米，基底面积2398.33平方米。图纸内容含：建筑：建筑说明，装配式建筑设计说明专篇，绿色建筑设计说明专篇，平面图，立面图，剖面图，楼电梯大样图，墙身节点，门窗大样、门窗表，卫生间大样；结构：结构说明，板平法施工图，梁平法施工图，基础平面图，剪力墙、框架柱平法施工图，剪力墙留洞及预埋套管图；给排水：给排水说明，绿色建筑设计说明专篇，室外消防管道总平面图，给水管线布置图，污水、雨水管线布置图，室外综合管线布置图，自喷平面图，给排水及消火栓平面图，消火栓系统图，给水及热水系统图，排水系统图，自喷系统示意图，消防泵房系统图，消防泵房平面图，卫生间大样图；电气：电气说明，绿色建筑设计电气说明专篇，电气抗震设计说明，应急照明设计说明，应急照明竖向干线图，竖向干线系统图，电力配电箱系统图，照明配电箱系统图，综合布线系统图，有线电视系统图，视频安防监控系统及入侵报警系统图，出入口控制系统图，排队叫号系统，消防电源监控系统图，漏电火灾监控系统图，防火门监控系统图，停车场管理系统图，电井大样，火灾自动报警及联动控制系统图，照明平面图，应急照明平面图，弱电平面图，屋面防雷平面图，火灾自动报警平面图，集中控制型消防应急照明和疏散指示系统设计说明，电力平面图，接地平面图，报警平面图，室外照明配电箱系统图，电缆路由平面图，室外照明平面图，室外监控平面图；暖通：暖通说明，地板辐射采暖平面图，绿色建筑设计说明，排烟设计示意图，出入口平面大样图，空调风系统平面图，空调水系统平面图，防烟分区示意图，空调、采暖水系统流程图，风冷热泵空调水系统流程图，排烟系统原理图，风机盘管水(风)管接管详图，新风机风管接管示意图等。
