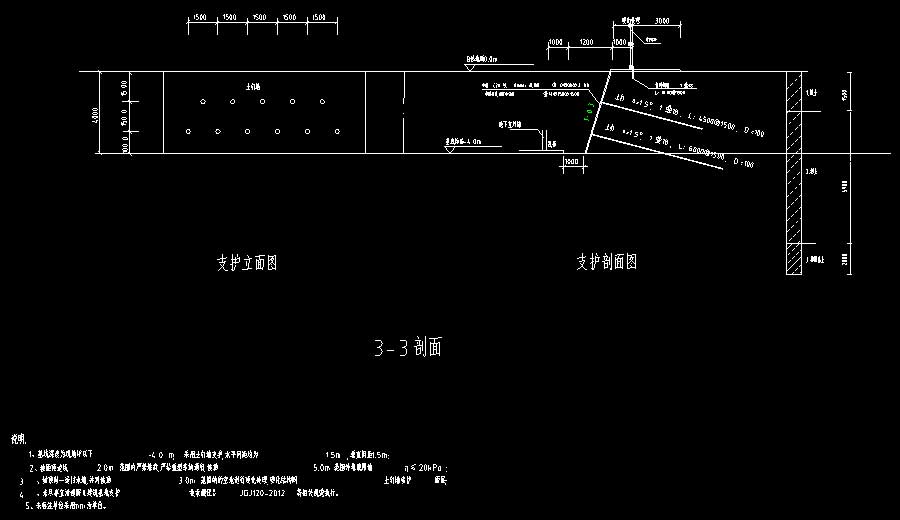

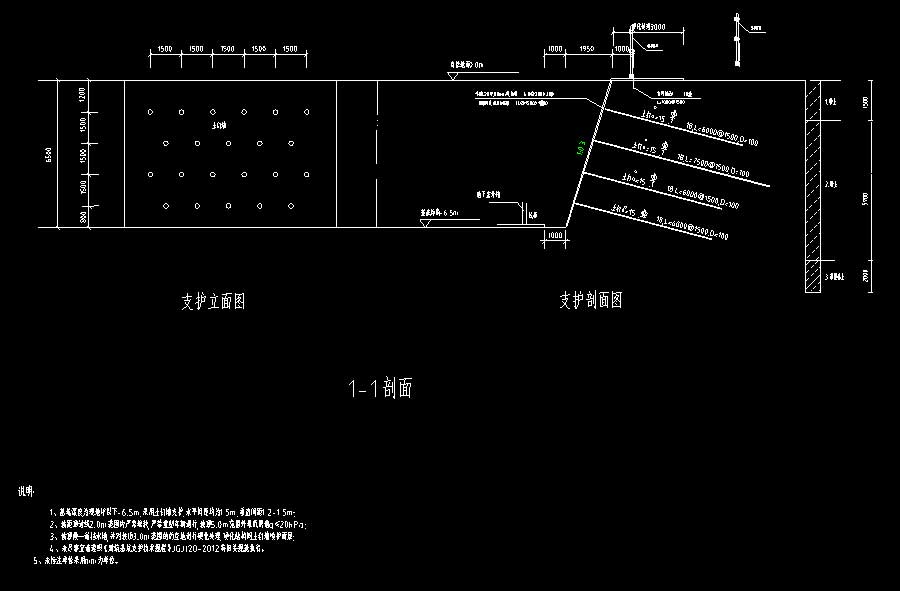

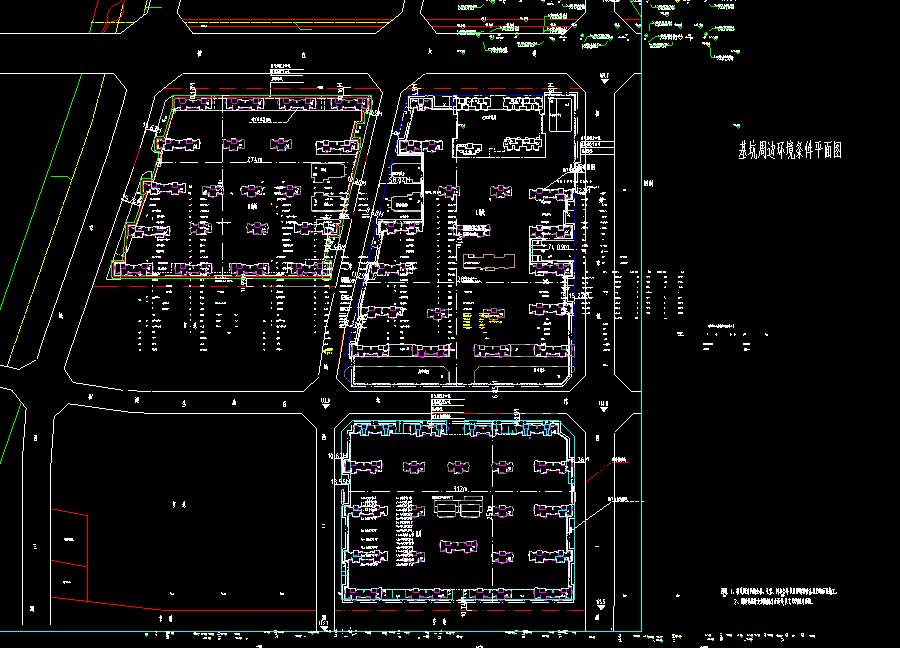

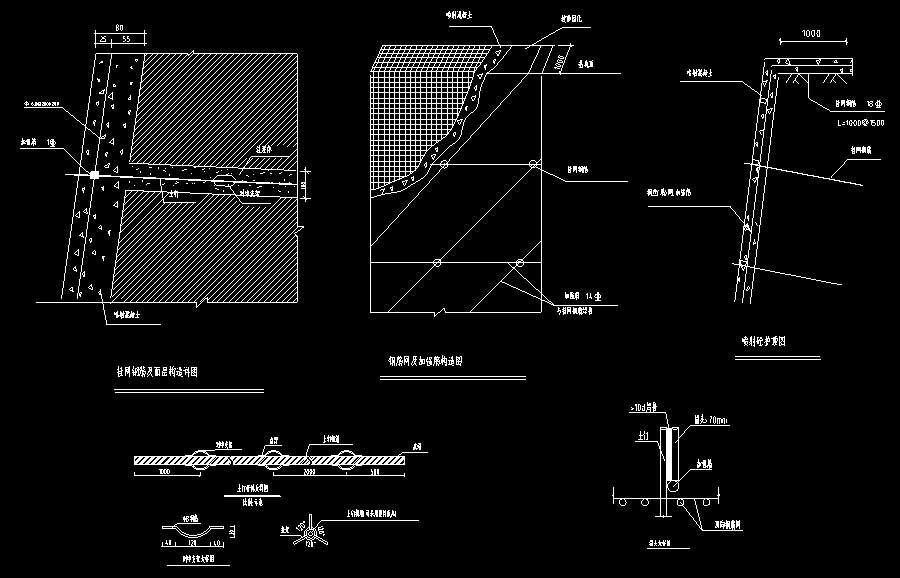

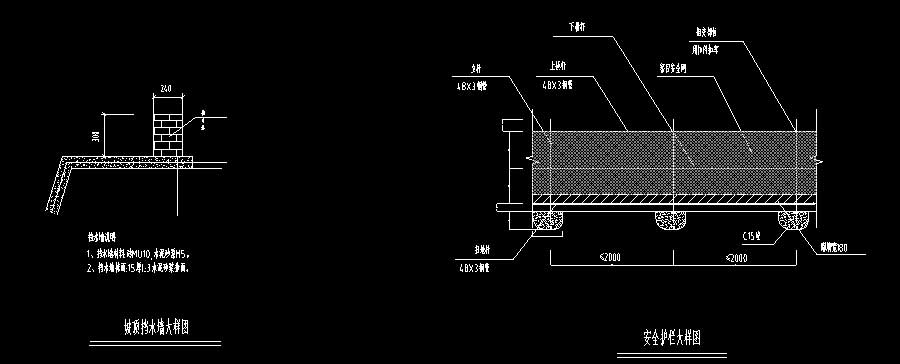

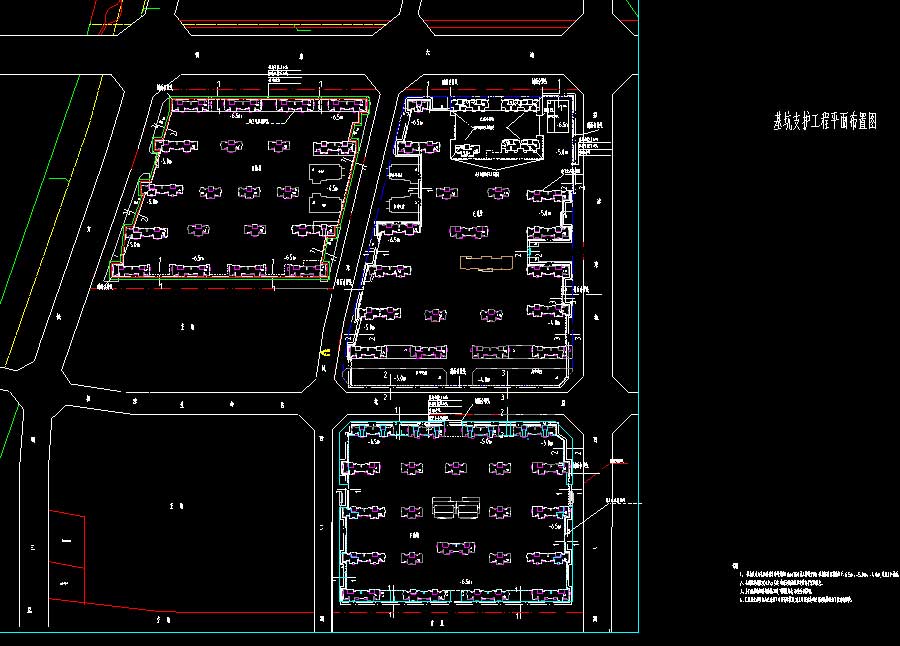

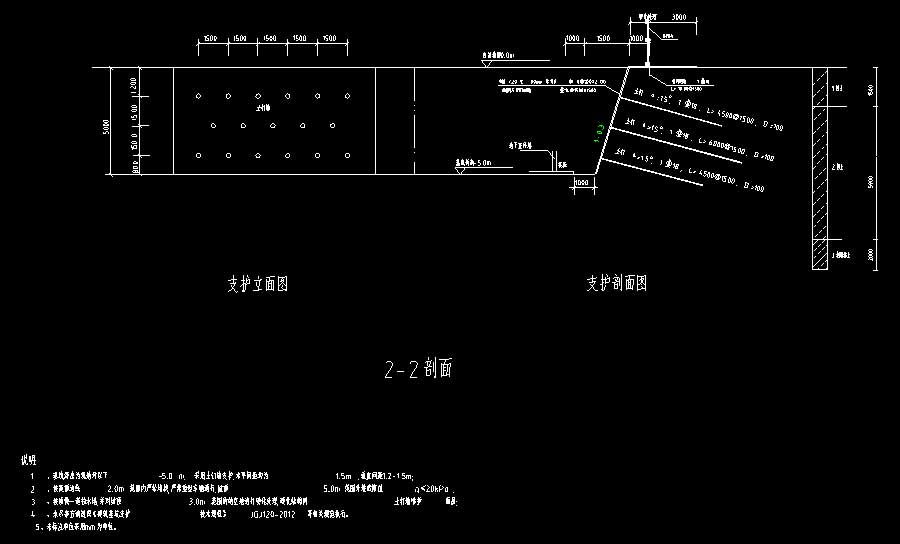

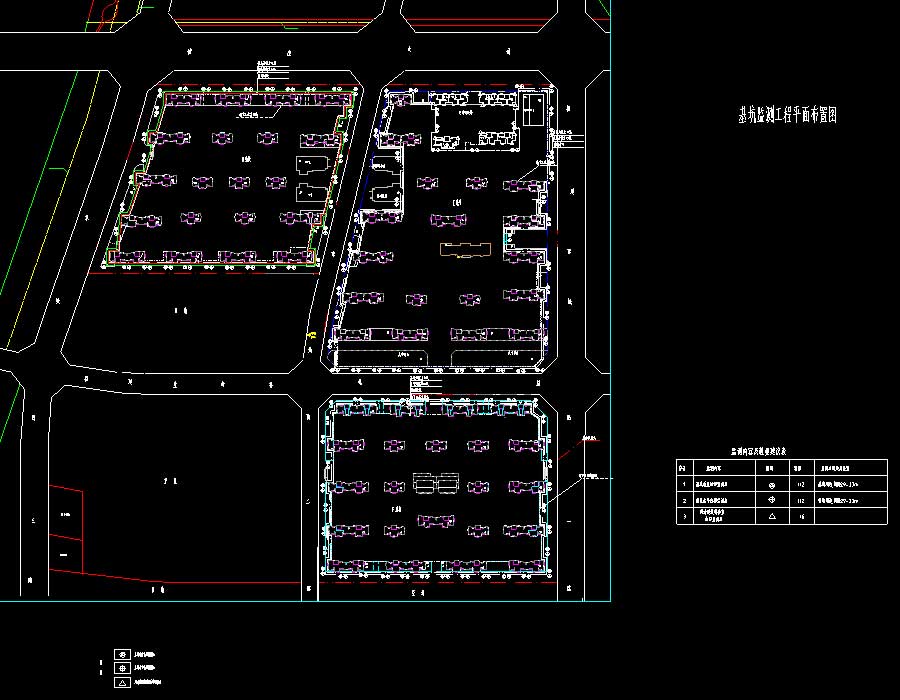

说明:该项目为某基坑工程施工图,该工程由D、E、F三个地块组成。D地块基坑轮廓呈近似平形四边形,东西长度约274m,南北宽度约253m;E地块基坑轮廓呈近似长方形,东西长度约282m,南北宽度约401m;F地块基坑轮廓呈长方形,东西长度约312m,南北宽度约251m。根据自然地形,基坑开挖深度分为6.5m、5.0m、4.0m。需采取深基坑支护,以保证基坑开挖和基础施工顺利与安全。图纸内容含:基坑工程设计总说明,基坑周边环境条件现状图,基坑支护工程平面布置图,基坑监测工程平面布置图,剖立面图,土钉墙支护详图。
结构类型:基础类型:抗震烈度:风压:雪压:建筑面积:建筑高度:地上层数:地下层数:高度类别:图纸深度:施工项目地址:河南省设计时间:2018
