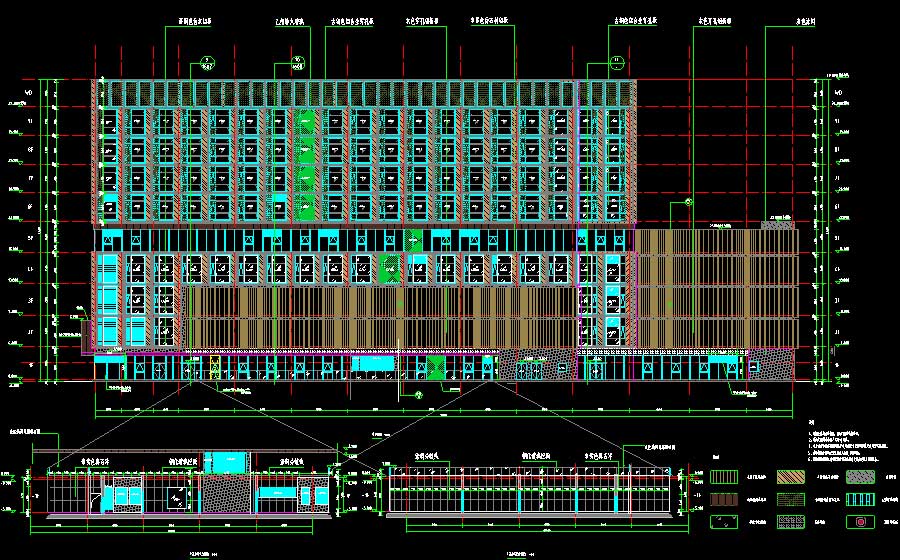

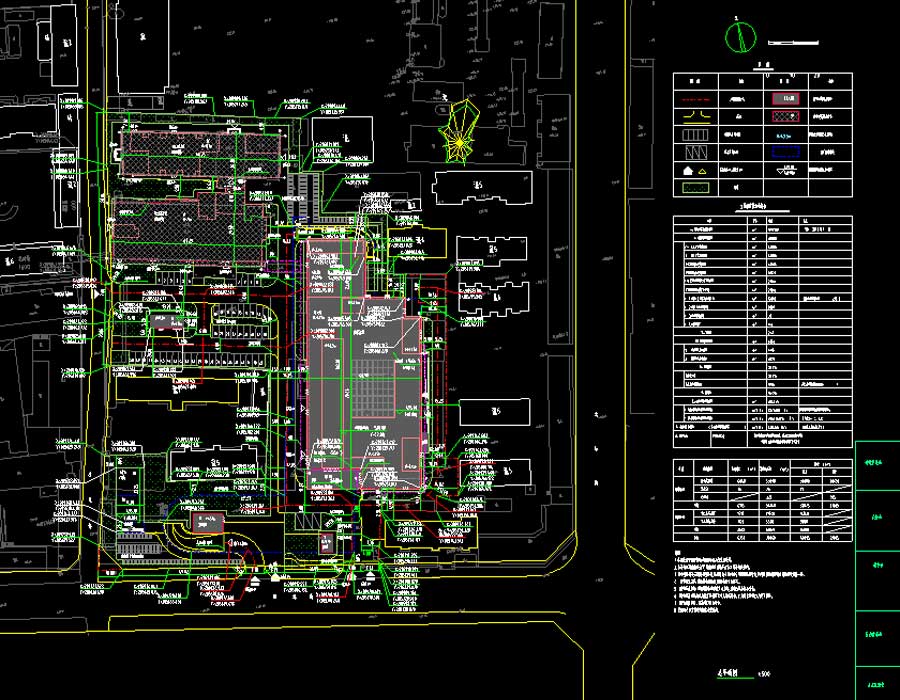

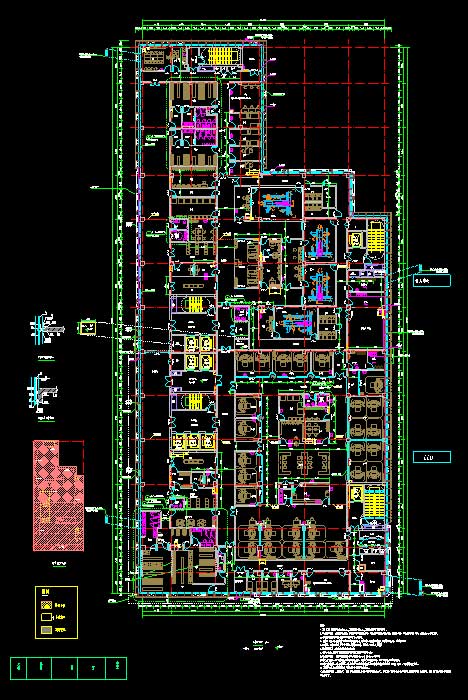

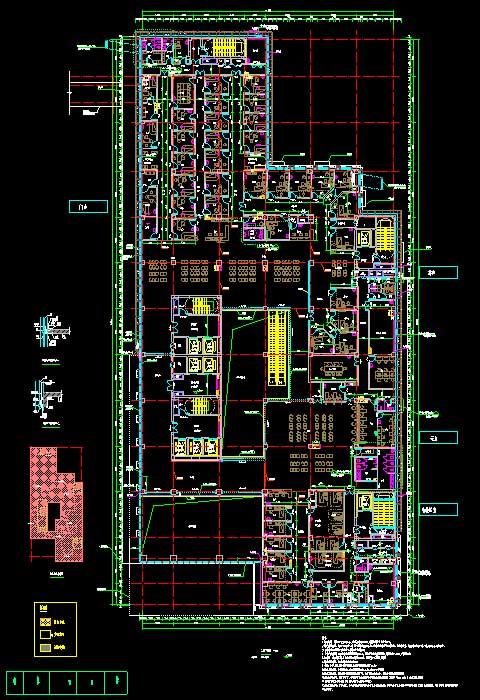

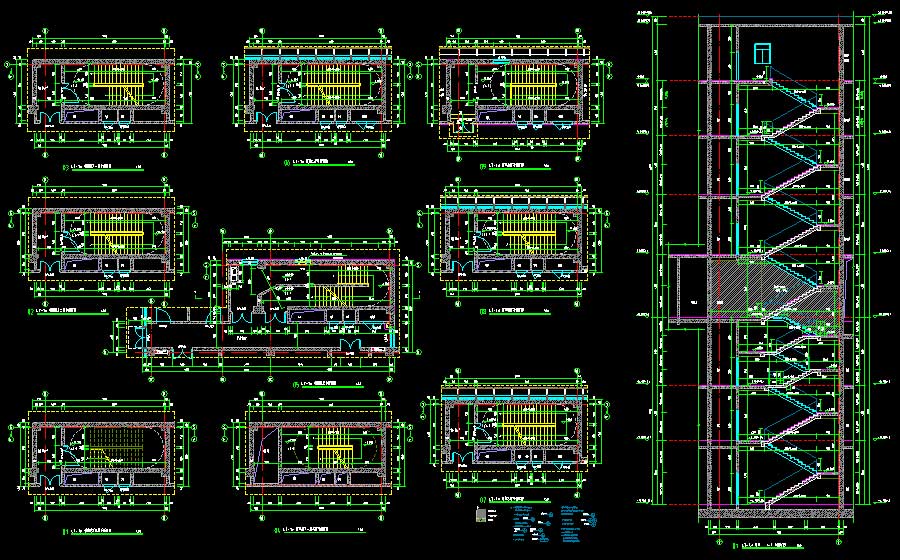

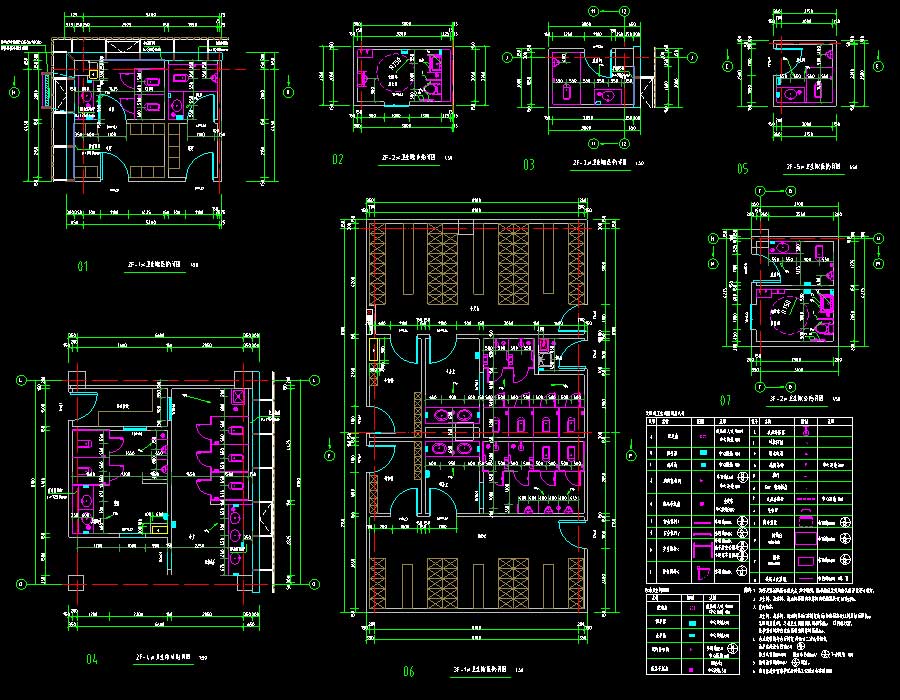

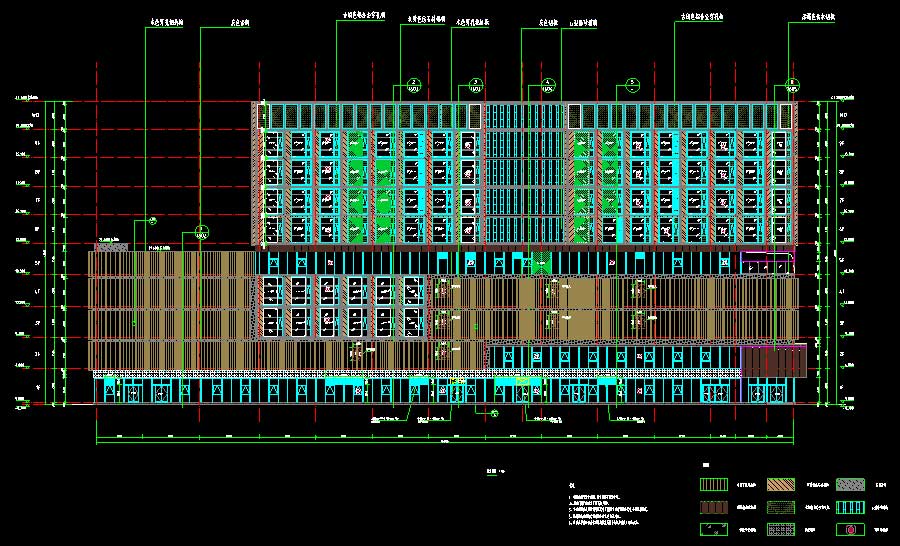

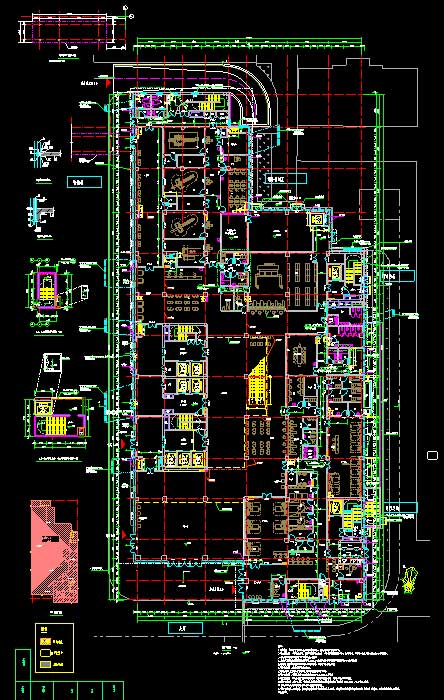

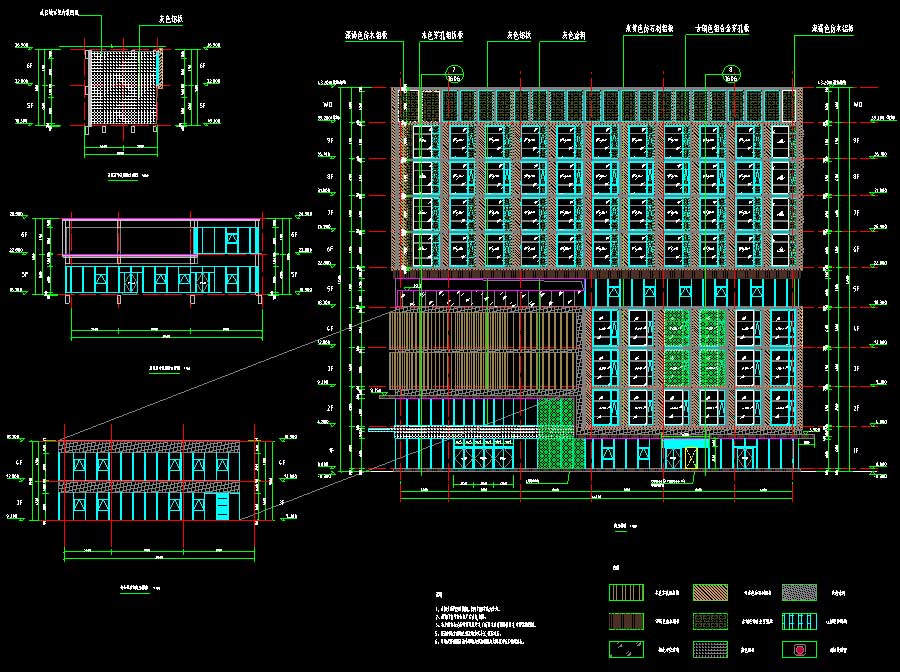

说明：该项目为某扩建医院建筑、结构、给排水、电气、采暖通风施工图，含节能计算，景观，幕墙及灯光，基坑支护。项目包括医疗综合楼，液氧站，污水站，2、3号楼改造，PCR实验室装饰，手术部、消毒供应中心净化工程，地下室。其中，医疗综合楼建筑高度为43.5米，地上层数9层，地下层数为3层，建筑面积为53690平方米；液氧站建筑高度为4.8米，地上层数1层，建筑面积为75平方米；2号楼建筑高度为23米，地上层数7层，建筑面积为11191.51平方米；3号楼建筑高度为17.4米，地上层数5层，建筑面积为5265.71平方米。污水站为纯地下室，污水站地下2层，建筑面积为375平方米。图纸内容含：建筑：建筑说明，卫生防疫专篇，辐射防护设计说明，总平面图，平立剖面图，坡道详图，楼梯详图，卫生间详图，病房详图，门窗详图，墙身详图，影像中心平面布局图；结构：结构说明，地下室外墙剖面详图，楼板模板图，楼板配筋图，梁配筋图，墙、柱平面布置图，剪力墙详图，钢支撑布置详图，基础底板平面布置图，抗拔锚杆平面布置图，楼梯详图；给排水：给排水说明，给水抗震支吊架平面图，自喷抗震支吊架平面图，给水平面图，排水平面图，给水系统图，热水系统图，冷却循环水系统图，排水系统图，雨水系统图，卫生间给水、排水大样图，卫生洁具接管示意图，卫生间大样，自动喷水灭火系统图，消火栓系统图，自喷平面图，消防泵房大样图；电气：电气说明，插座平面图，消防应急疏散平面图，照明平面图，动力平面图，配电箱系统图，配变电所10kV高压系统图，配变电所主接线图，变配电监控及电能管理系统网络拓扑图，电气火灾监控系统图，消防电源监控系统图，智能照明控制拓扑图，10kV配变电所及发电机房布置图，干线系统图，接地平面图，屋顶防雷平面图，消防应急照明和疏散指示系统图，智能化平面图，综合布线系统图；暖通：暖通说明，医用气体设计施工说明，医疗气体管道平面图，真空吸引机房工艺流程图，压缩空气机房工艺流程图，手术部汇流排系统流程图，医用气体立管图，空调水系统输配管网图，净化空调原理图，冷源原理图，空调新风机组接管详图，分集水器大样图，泵减震做法示意图等等。
