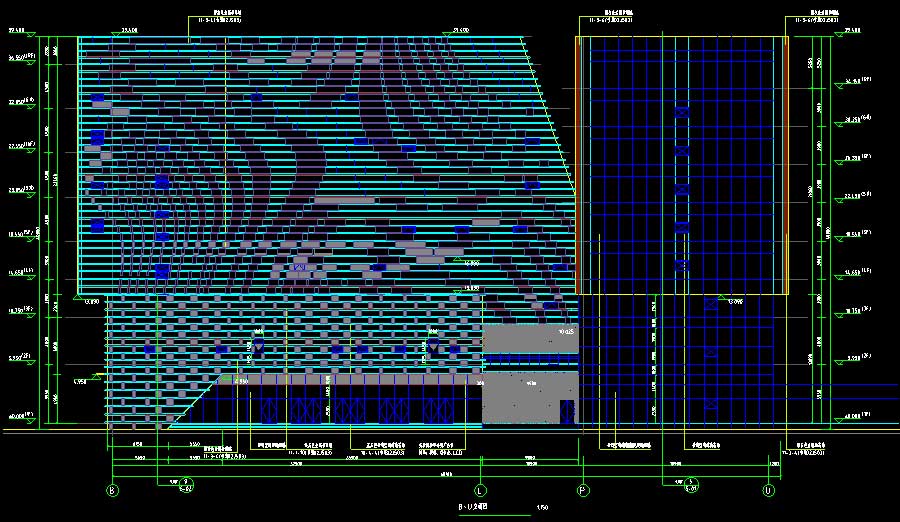

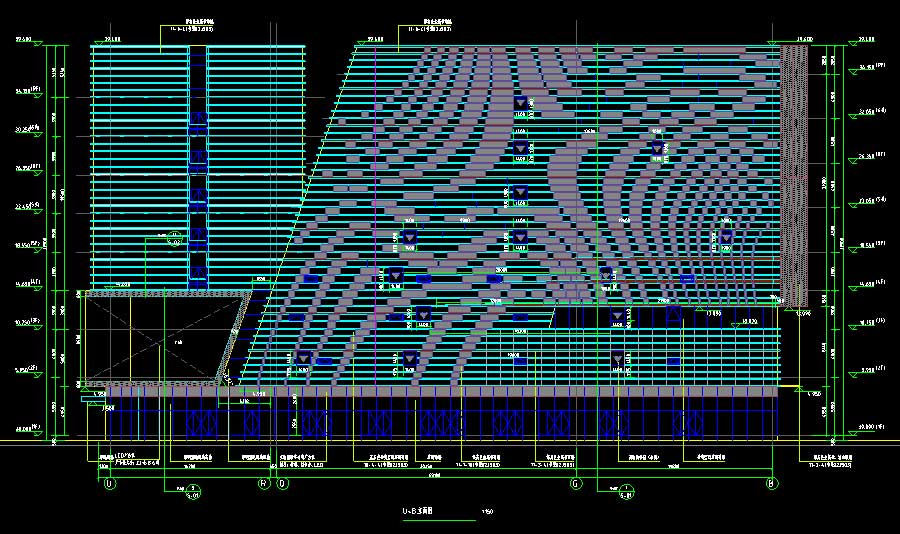

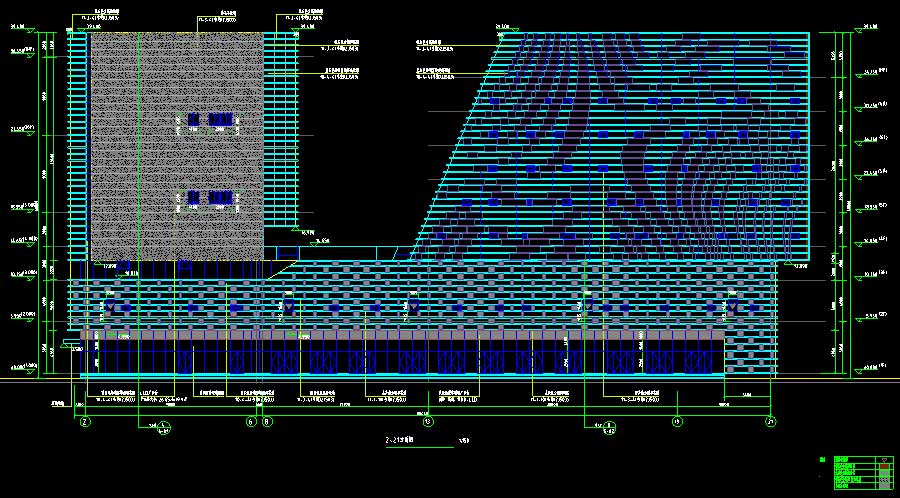

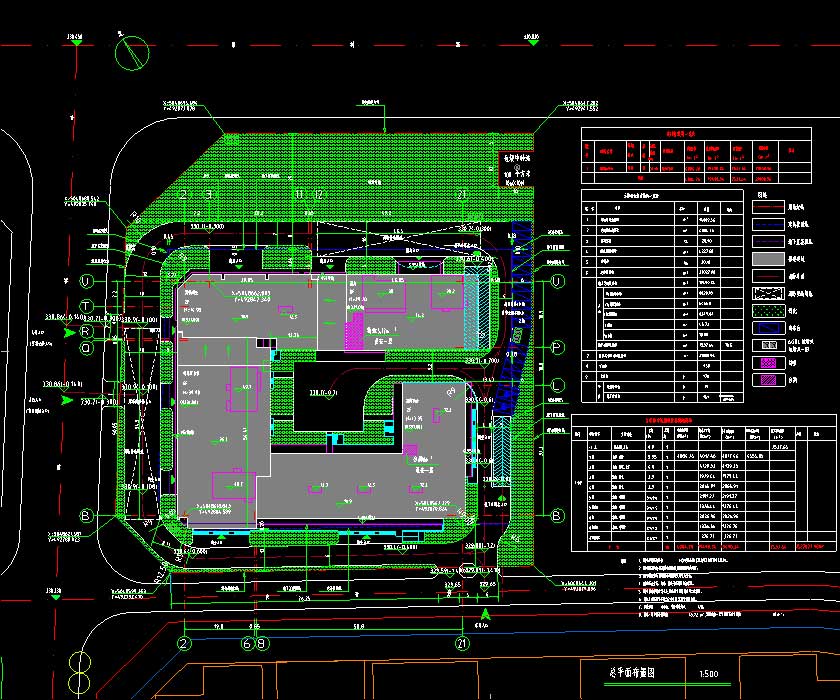

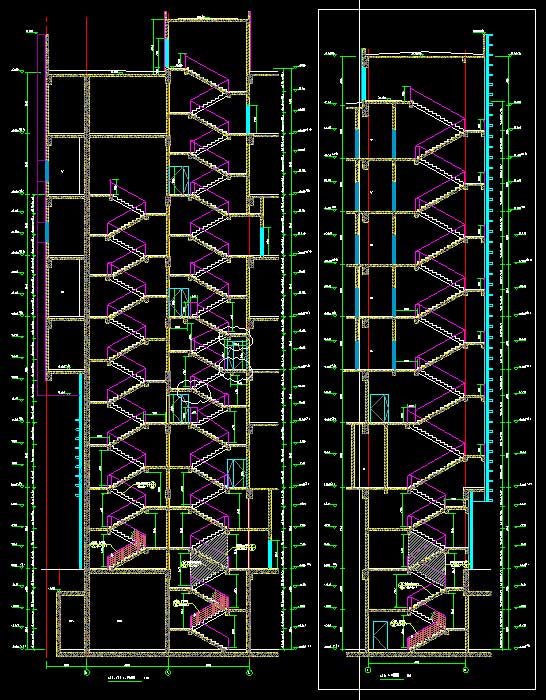

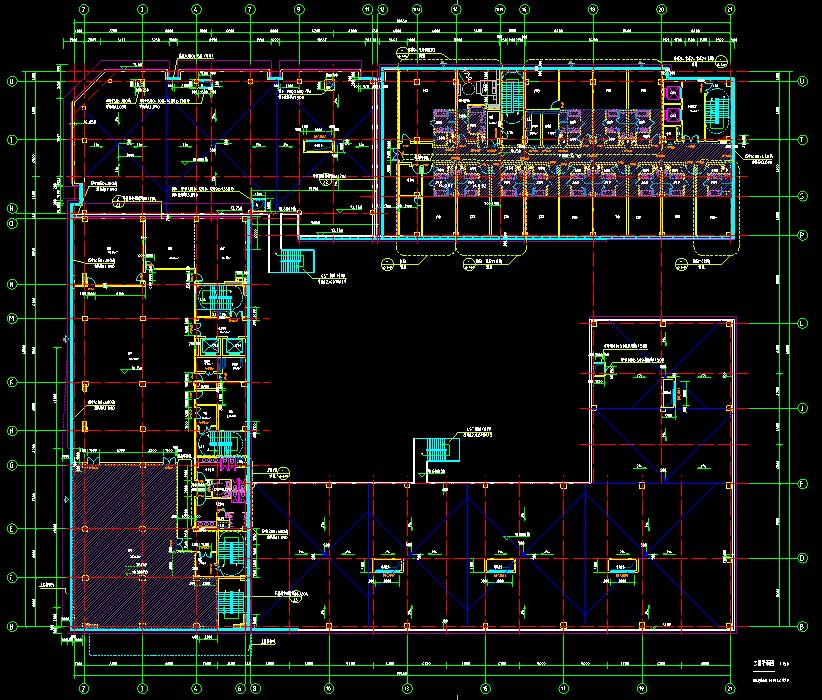

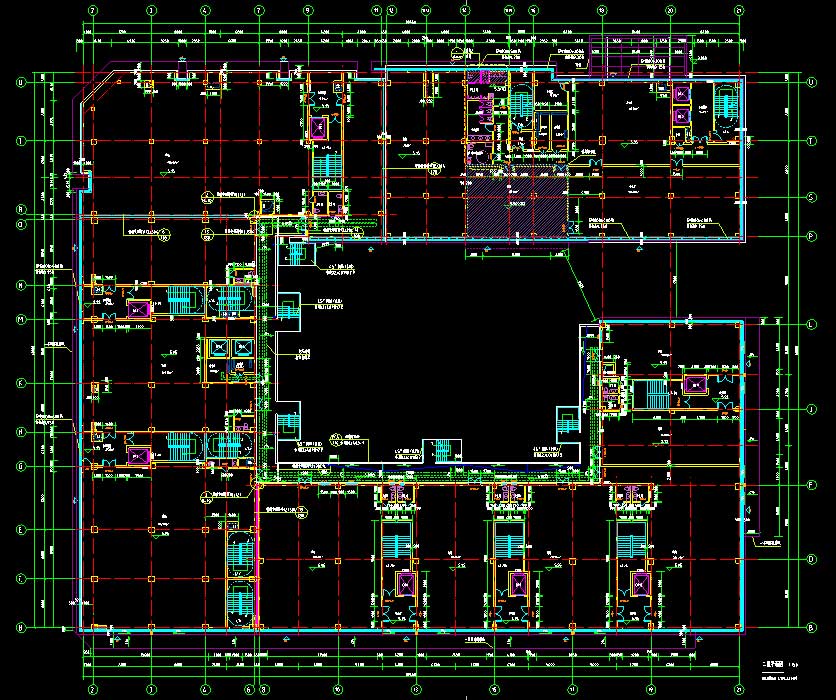

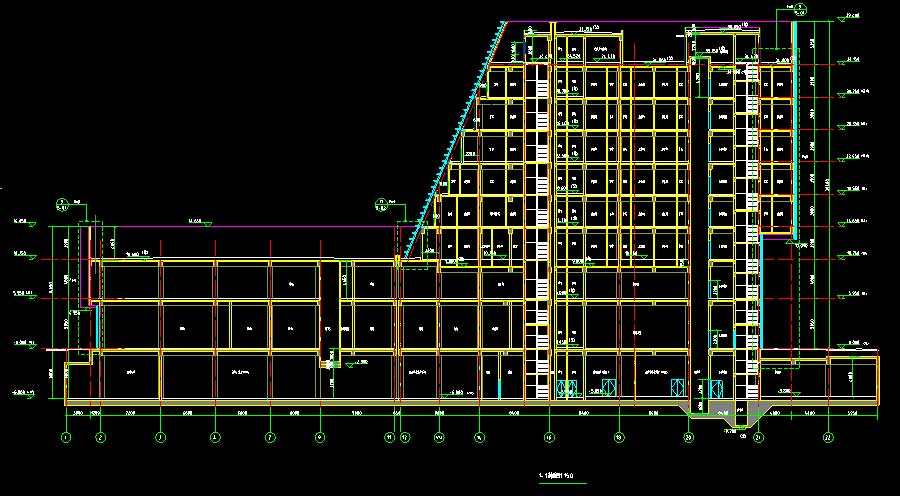

说明：该项目为某地商业中心建筑、结构、给排水、电气、采暖通风施工图（含计算书），本工程由酒店、娱乐综合体、沿街商业、地下一层车库和机电用房组成。酒店共8层，1层为大堂、酒店配套用房和商铺，2层为餐厅、厨房，3~5层、5层夹层、6层、6层夹层为客房，建筑高度为39.7米。娱乐综合体共6层，1层为影院大堂、商铺，2层为商铺，3层4层为餐厅、厨房，5层、5层夹层、6层、6层夹层为影院及配套后勤、办公，建筑高度为39.90米。沿街商业均为2层，均为商铺，建筑高度分别为14.95米、13.35米。抗震设防烈度为7度，娱乐综合体为框架剪力墙结构，酒店、沿街商业为框架结构。图纸内容含：建筑：建筑说明，总平面布置图，总平面竖向图，平面图，立面图，剖面图，防火分区平面示意图，楼梯、扶梯详图，节点详图，卫生间详图，客房平面详图，幕墙详图；结构：结构说明，梁平法施工图，板平法施工图，板施工图，柱详图，梁施工图，平面布置图，屋面~构架柱平面布置图，柱平面布置图，基础施工图，车库顶板梁配筋图，楼梯详图；给排水：给排水说明，室外给水总平面图，卫生间详图，商业卫生间给排水详图，消防泵房详图，屋顶消防水箱详图，气体灭火详图，消火栓系统图，喷淋系统原理图，消火栓平面图，喷淋平面图，给排水平面图，给水系统图，排水系统图，太阳能换热机房详图，生活泵房详图，太阳能换热原理图，屋面集热板布置平面图；电气：电气说明，配电平面图，火灾自动报警平面图，火灾自动报警系统图，接地平面图，防雷平面图，电能管理系统图，防雷接地竖向干线示意图，消防设备电源监控系统，漏电火灾监控系统图，竖向配电干线图，变压器低压配电系统图，10kV供电系统图，配电箱系统图；暖通：暖通说明，采暖平面图，采暖系统图，消防空调通风平面图，空调冷媒管平面图，加压送风系统图，排烟系统图，采暖系统原理图等等。
