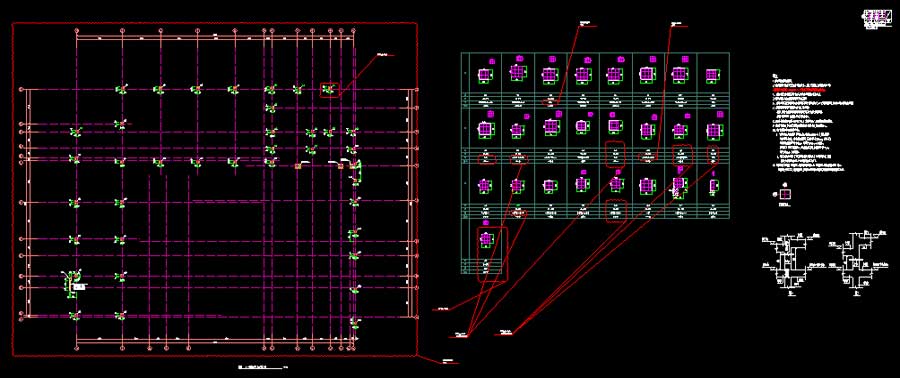

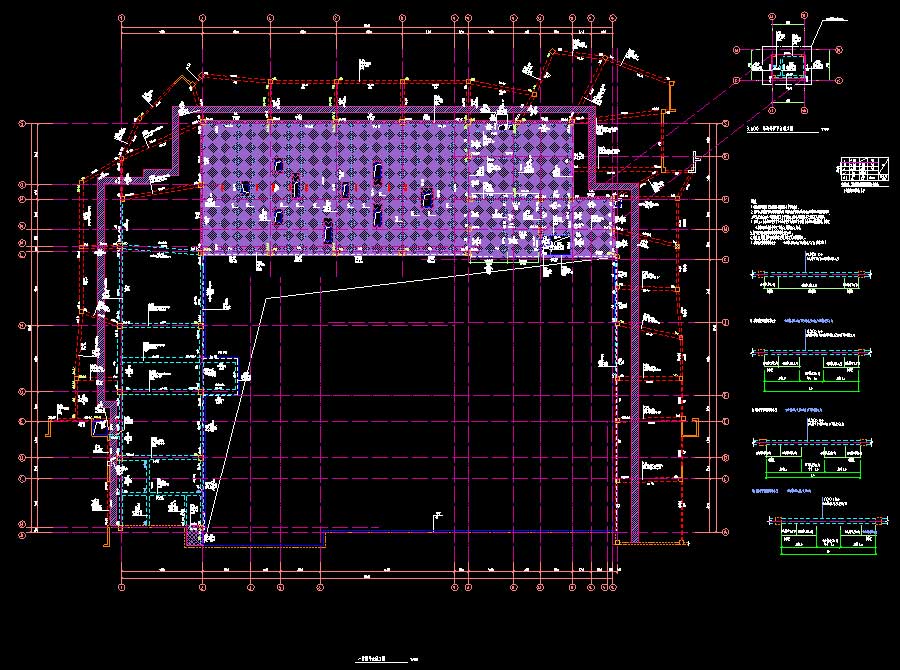

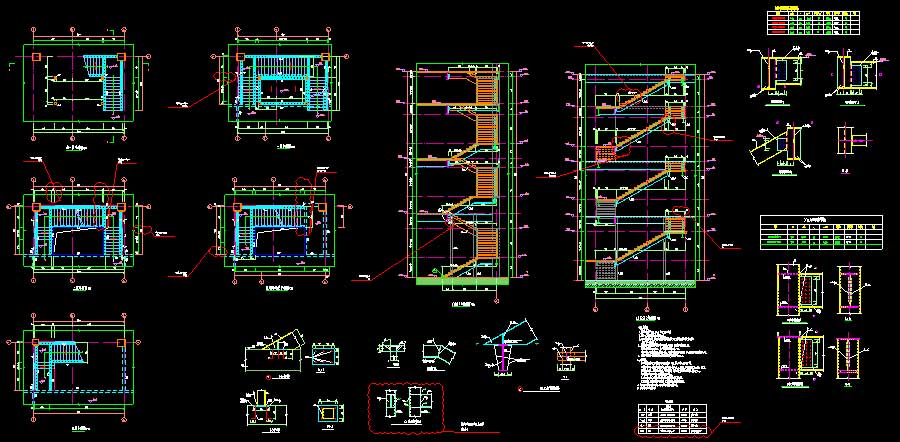

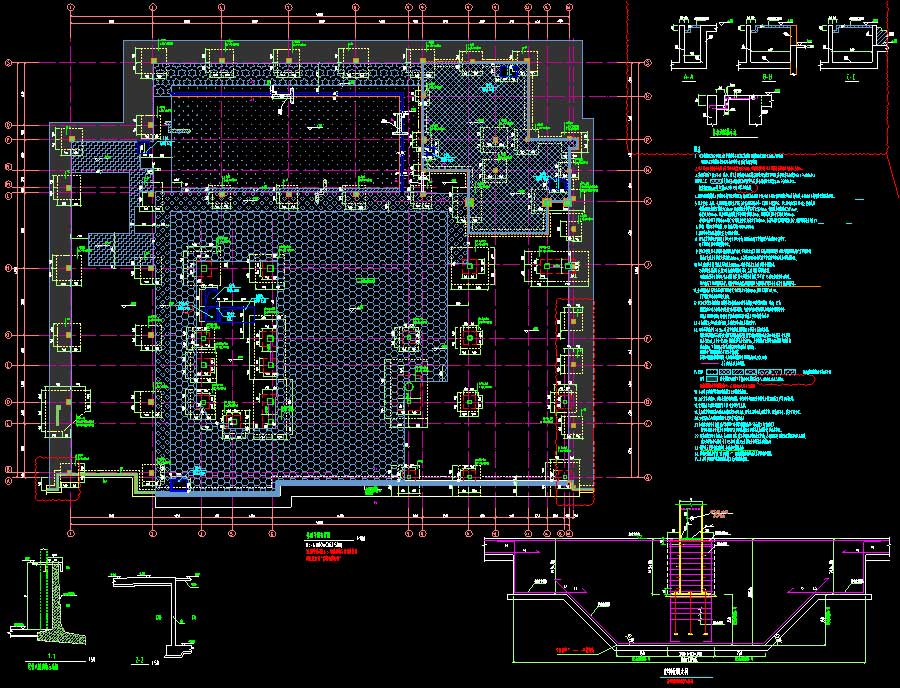

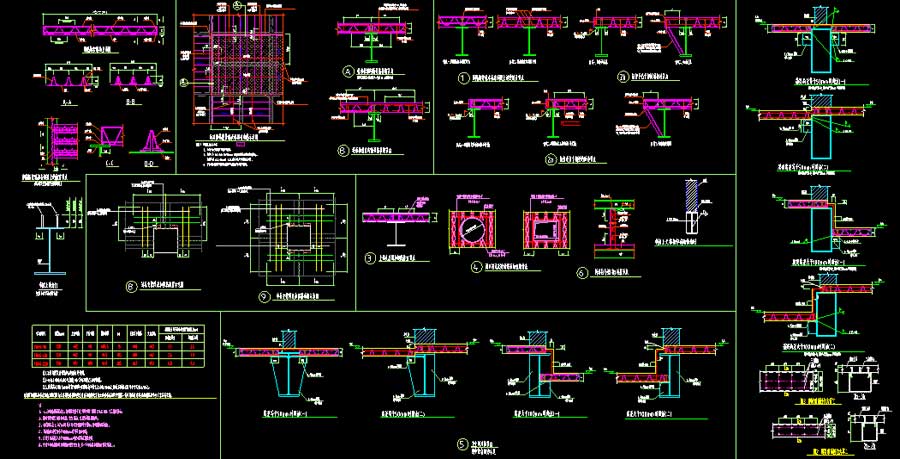

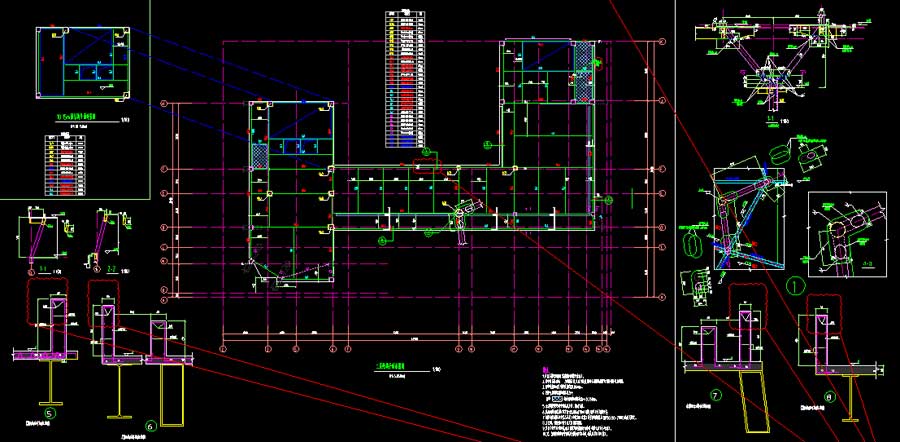

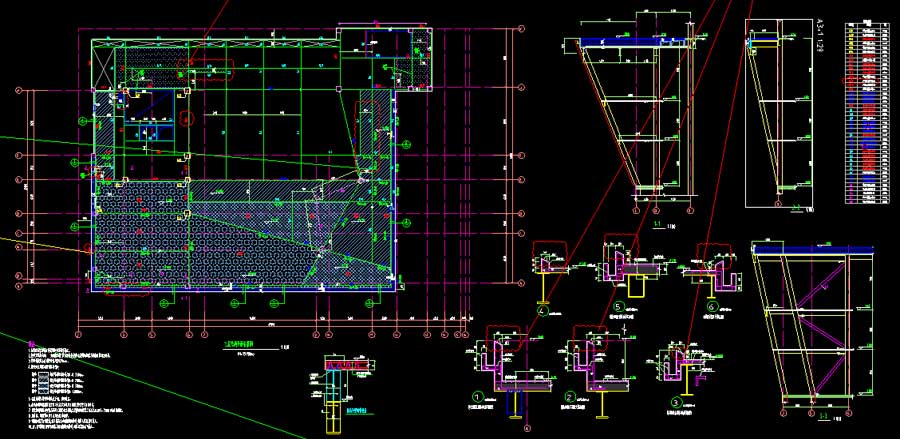

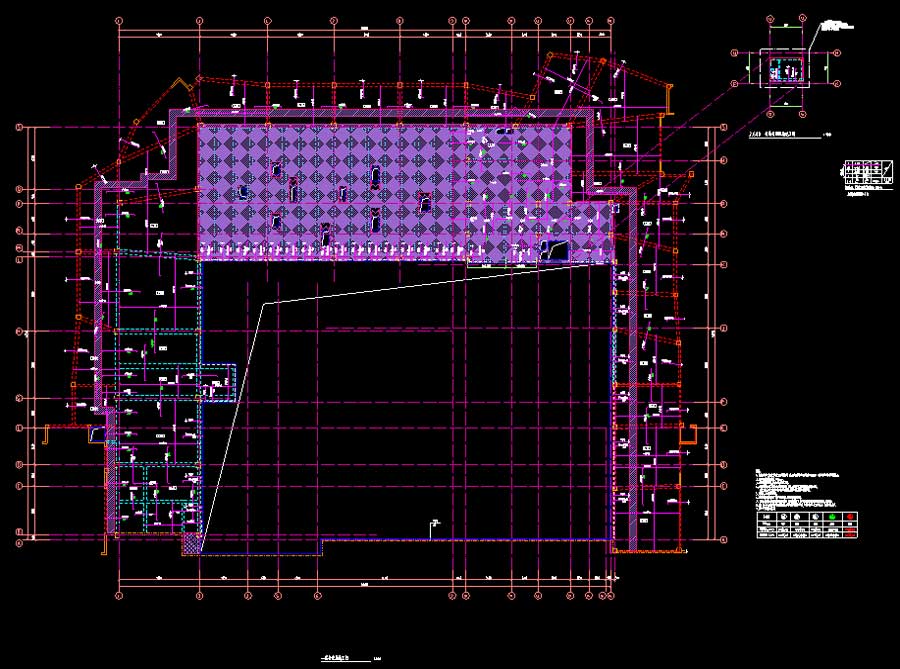

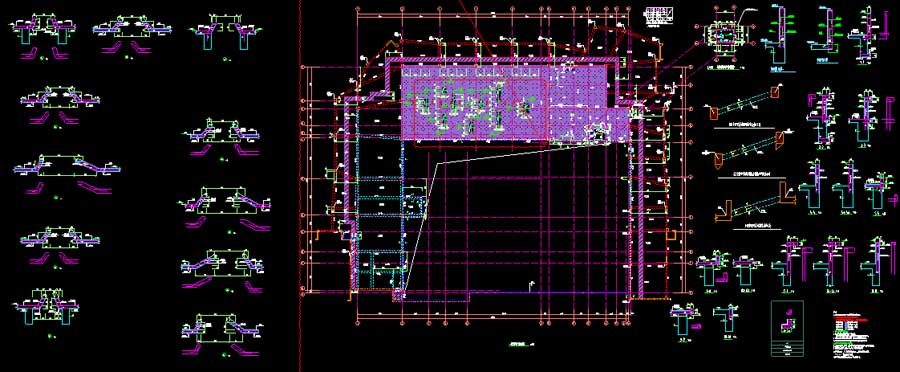

说明:该项目为某艺术馆钢结构施工图,本工程地上为4层钢框架-偏心支撑结构,地下为一层(局部两层)钢筋混凝土框架结构。钢筋混凝土框架结构高度5.95m,基础采用独立基础,结构嵌固端均位于基顶。楼板采用钢筋桁架楼承板,抗震设防烈度为7度。图纸内容含:结构设计总说明,钢结构设计总说明,抗浮锚杆平面布置图,基础平面布置图,基础详图,柱平法施工图,钢柱脚平面布置图,结构平面布置图,梁平法施工图,板配筋施工图,板配筋图,钢结构节点大样图,钢筋桁架楼板做法详图,楼梯详图。
结构类型:钢结构基础类型:独立抗震烈度:7度抗震风压:0.3kN/㎡雪压:0.1kN/㎡建筑面积:8000㎡建筑高度:19.75m地上层数:4层地下层数:1层高度类别:多层图纸深度:施工项目地址:四川省设计时间:2021
