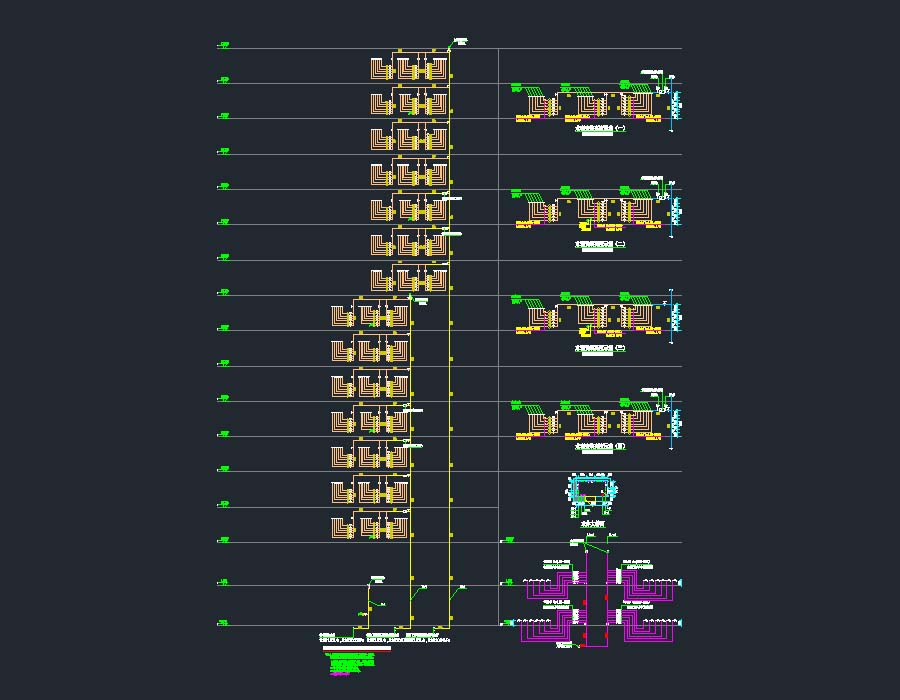

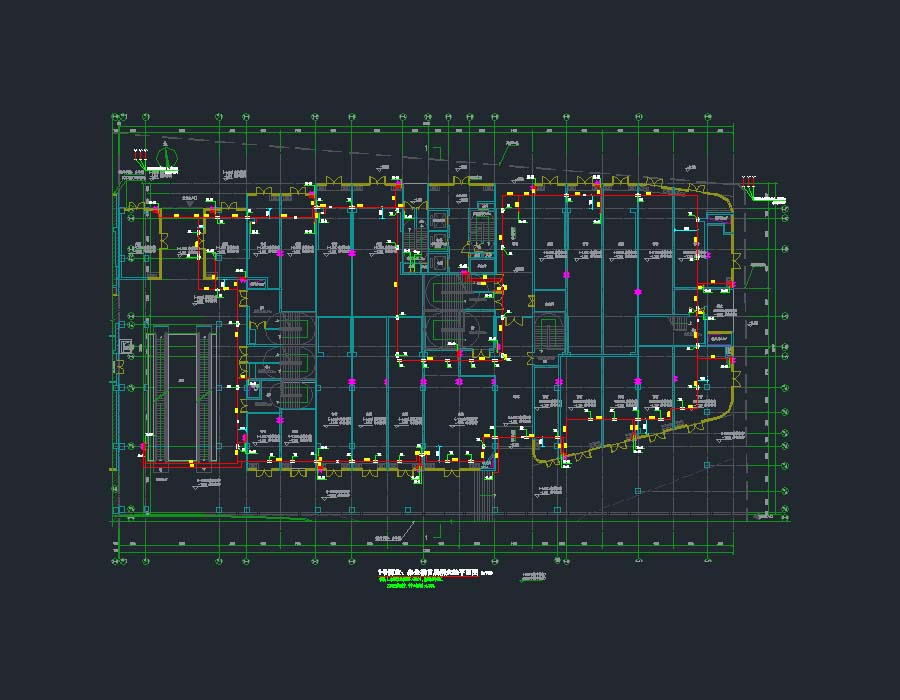

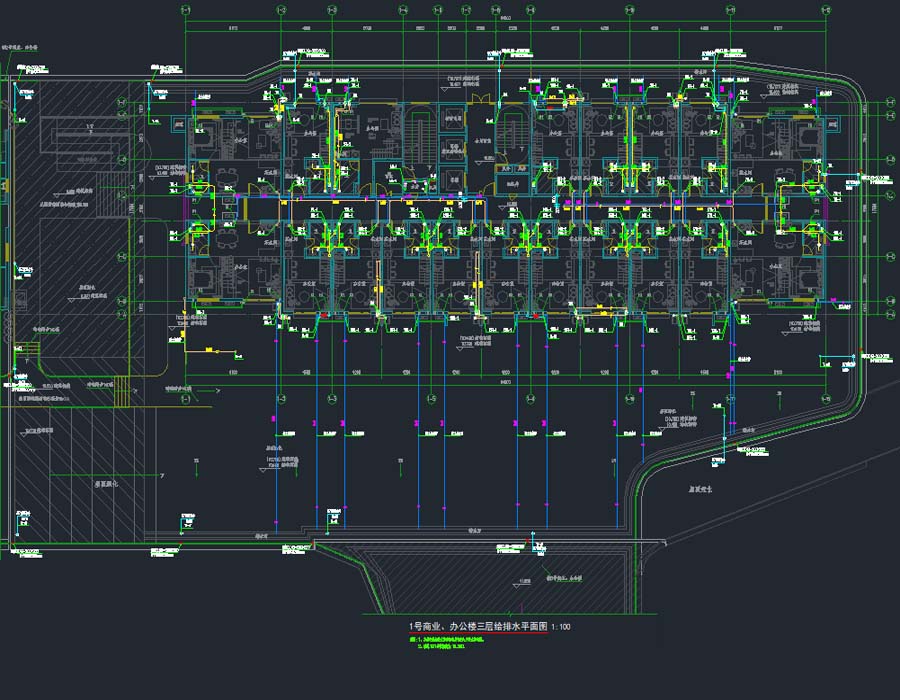

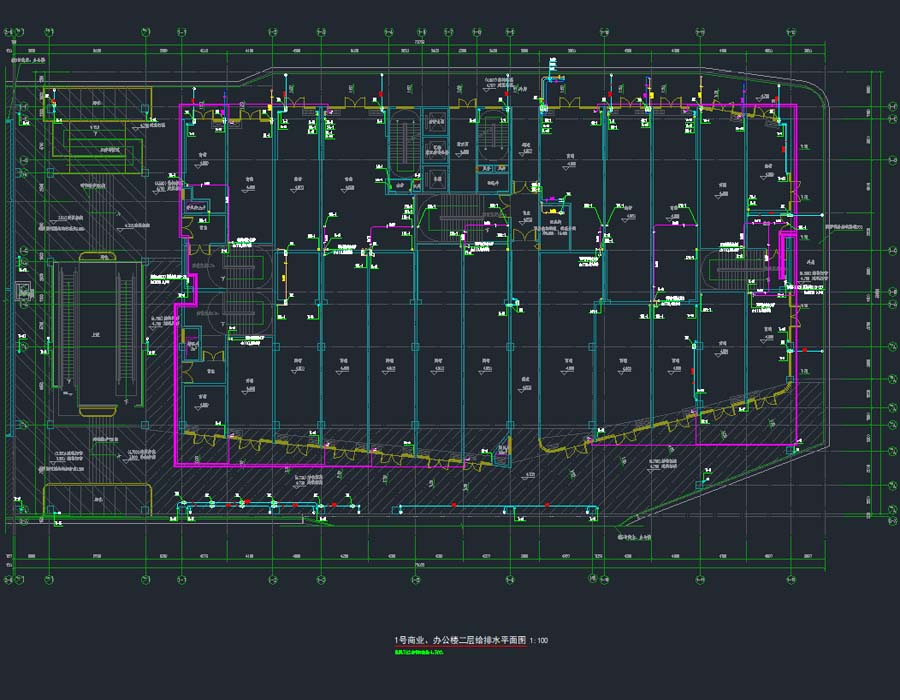

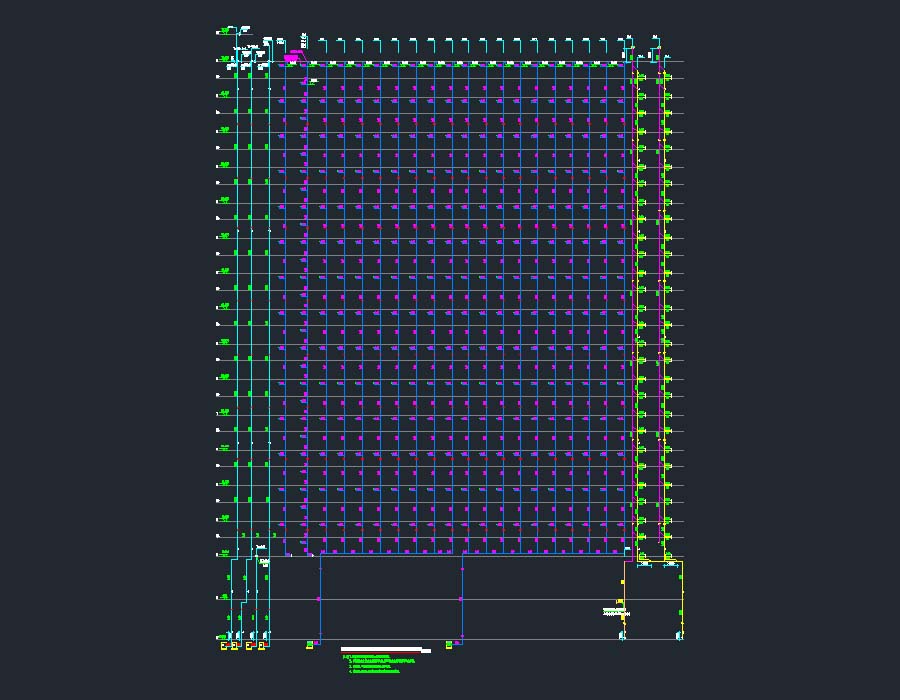

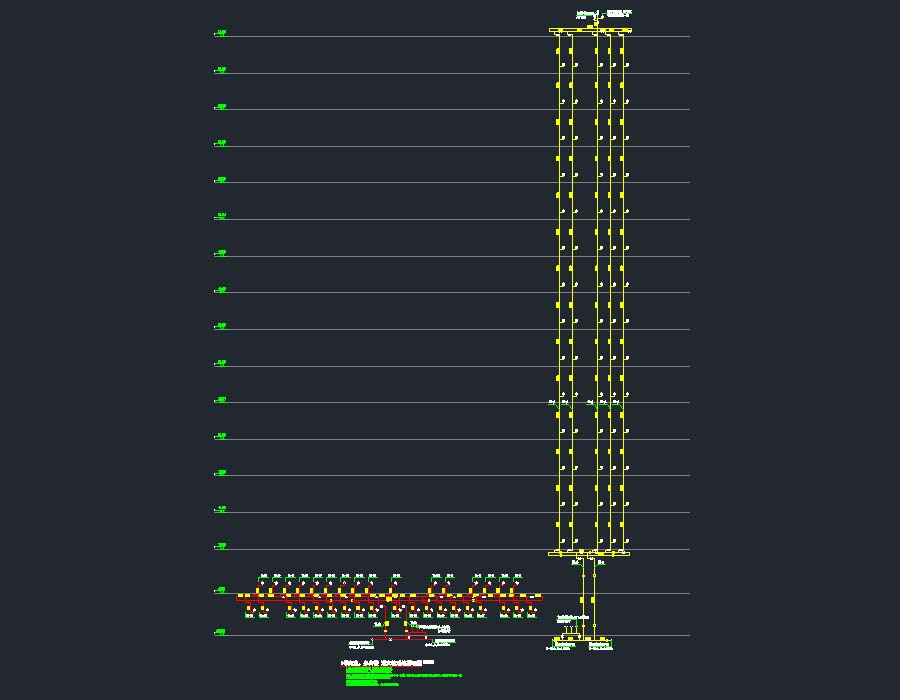

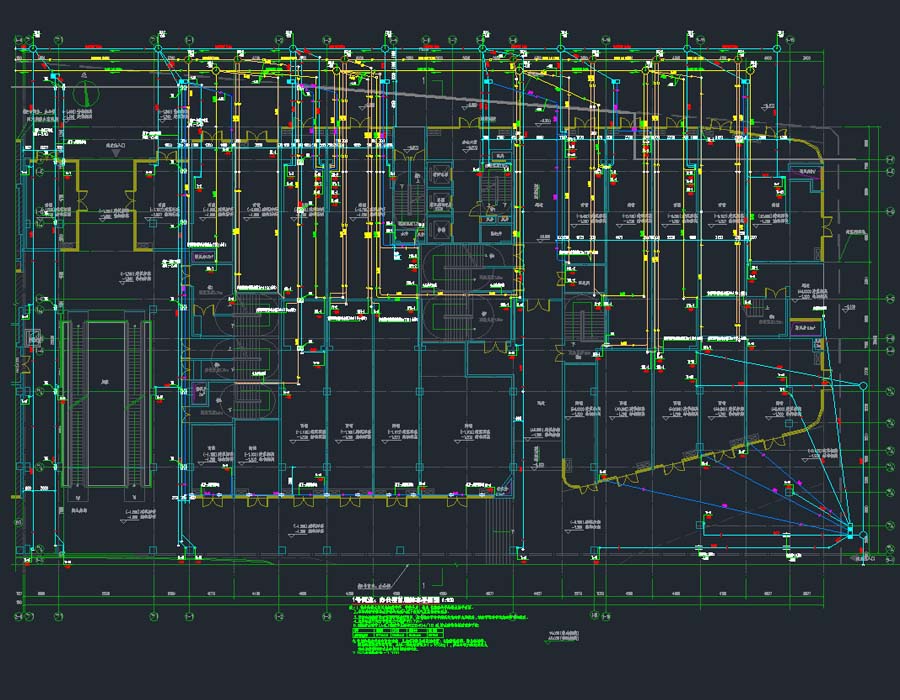

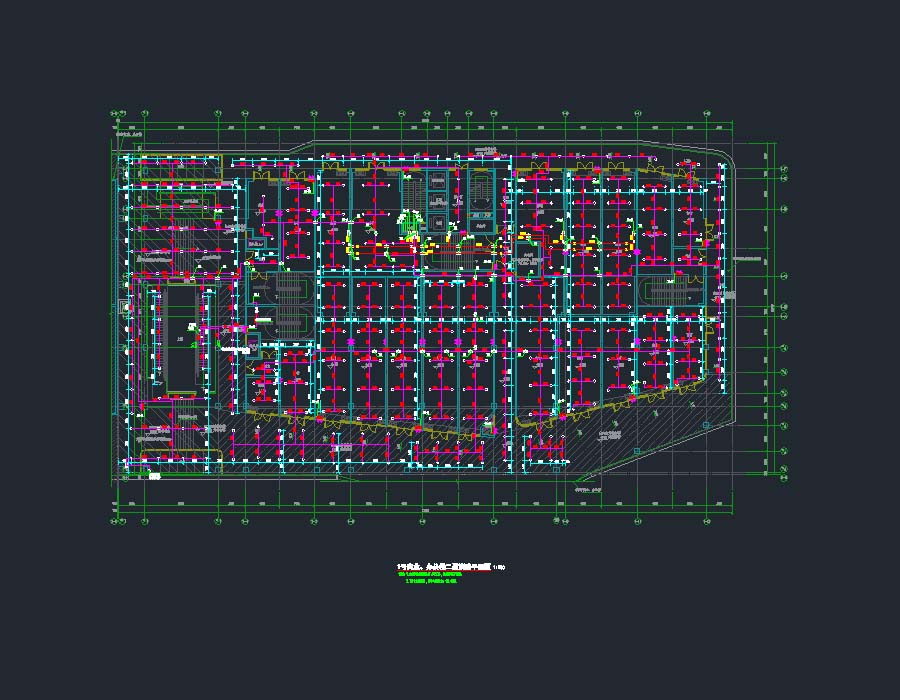

说明:该项目为某1~5号商业、办公楼及6号地下室给排水专业施工图,其中1号商业、办公楼共16层,建筑高度为74.4米;2号商业、办公楼共15层,建筑高度为70.4米;3号商业、办公楼为小区最高栋,共27层,建筑高度为95.8米;4号商业、办公楼共21层,建筑高度为76米;5号商业、办公楼共22层,建筑高度为79.1米;1~5号商业、办公楼均为1~2层商业,3层及以上为办公。6号为地下室,共3层,其中负一层主要为商业、设备用房及电影院,负二层主要为设备用房、停车场及电影院,负三层主要为停车场及电影院,部分为人防。图纸包括:给排水设计说明,给排水工程图例,商业、办公楼楼层排水平面图,卫生间排水大样图,商业、办公楼屋顶构架给排水平面图,给水系统原理图,排水系统原理图,消防设计说明,消防工程图例,1号商业、办公楼楼层消火栓平面图,楼层喷淋平面图,楼层消防平面图,消火栓、自动喷淋、高空水炮系统原理图,户型放大平面图,单元放大平面图,单元给排水系统图,屋顶消防水箱平面、轴测图,地下室主要材料表,地下室给排水设计说明,地下室给排水工程图例,地下室楼层给排水平面图,给排水系统原理图,生活泵房放大平面图,生活水池剖面图,生活水池进水管轴测图,生活水泵出水管安装轴测图,卫生间大样图等。
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,其它生活供水设计:生活给水系统排水设计 :污水系统,废水系统,雨水系统生产供水设计:热水系统排水技术:供水方式 :市政供水,分区供水供水体制:室外消火栓水量:40L/S室外消火栓水量:40L/S建筑面积:建筑高度:74.4,70.4,95.8,76,79.1m地上层数:16,15,27,21,22层地下层数:3层高度类别:高层图纸深度:施工项目地址:广东省设计时间:2017
