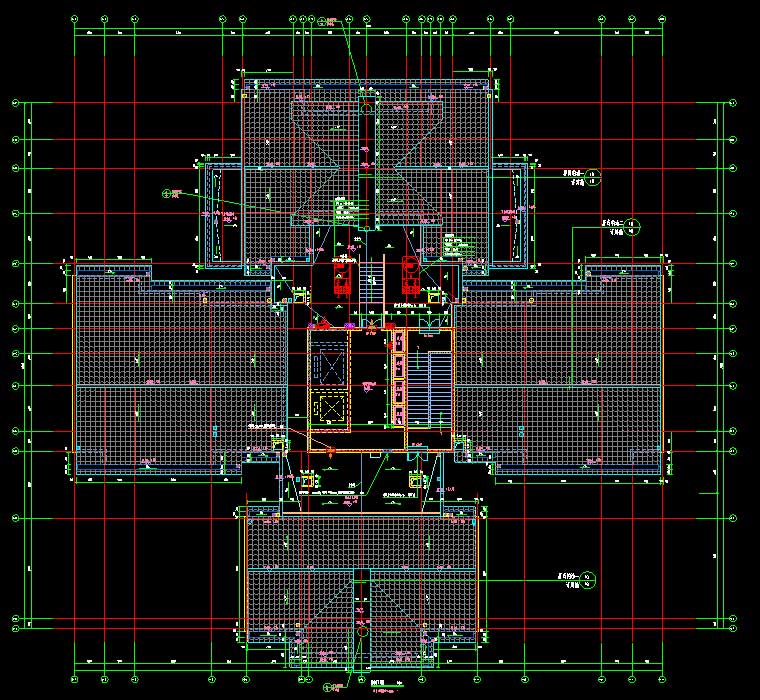

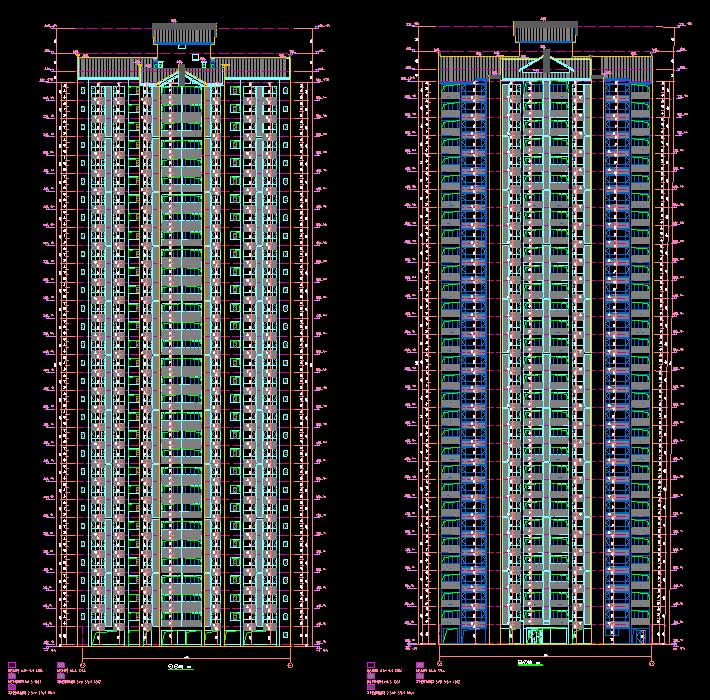

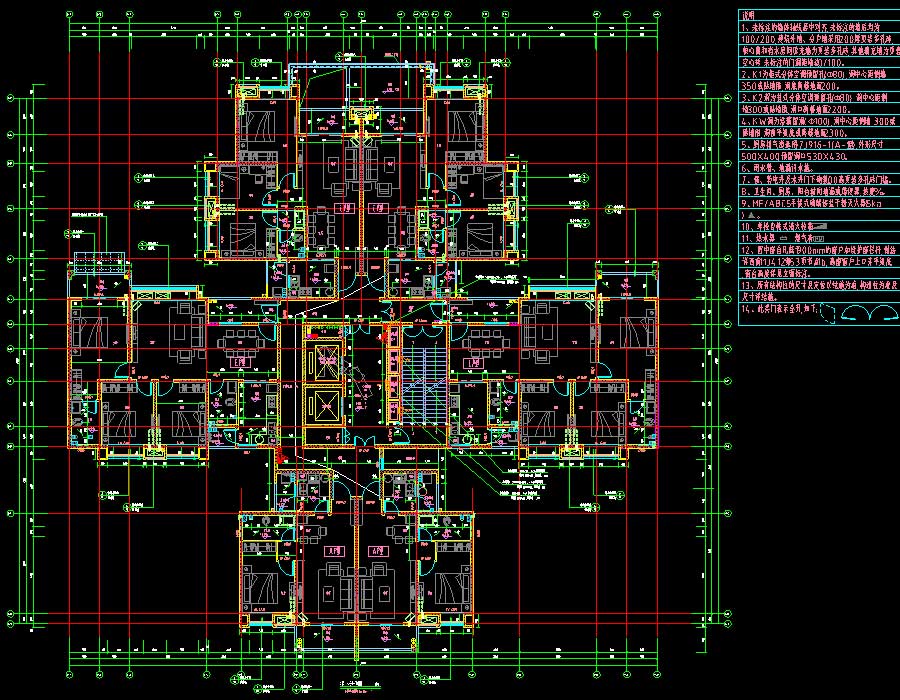

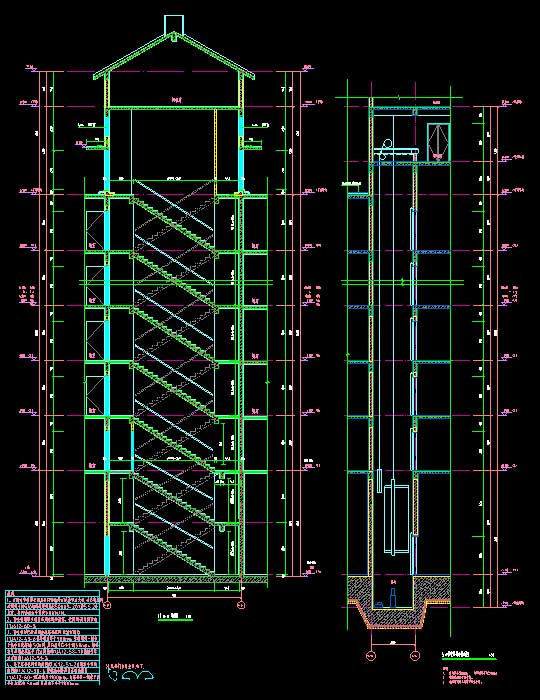

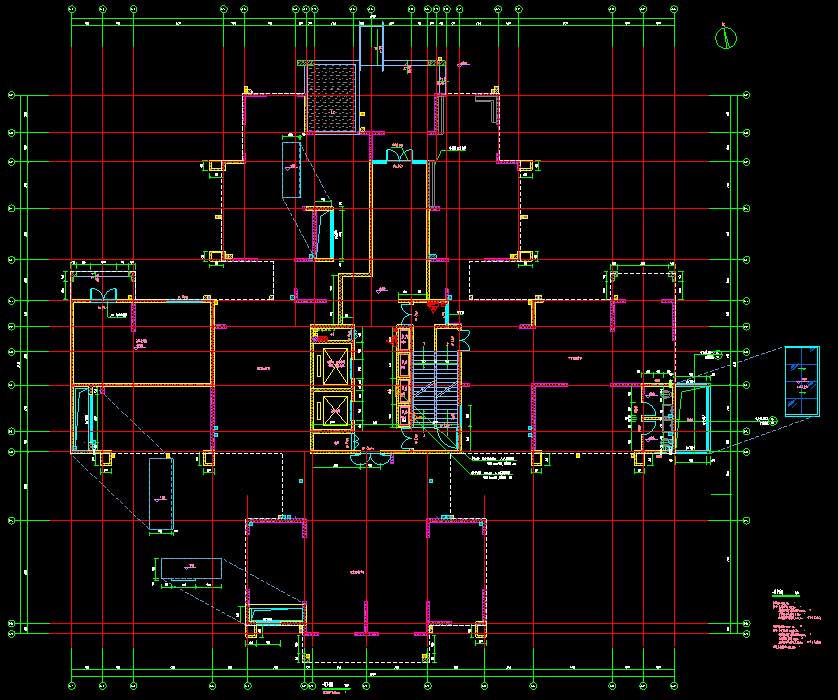

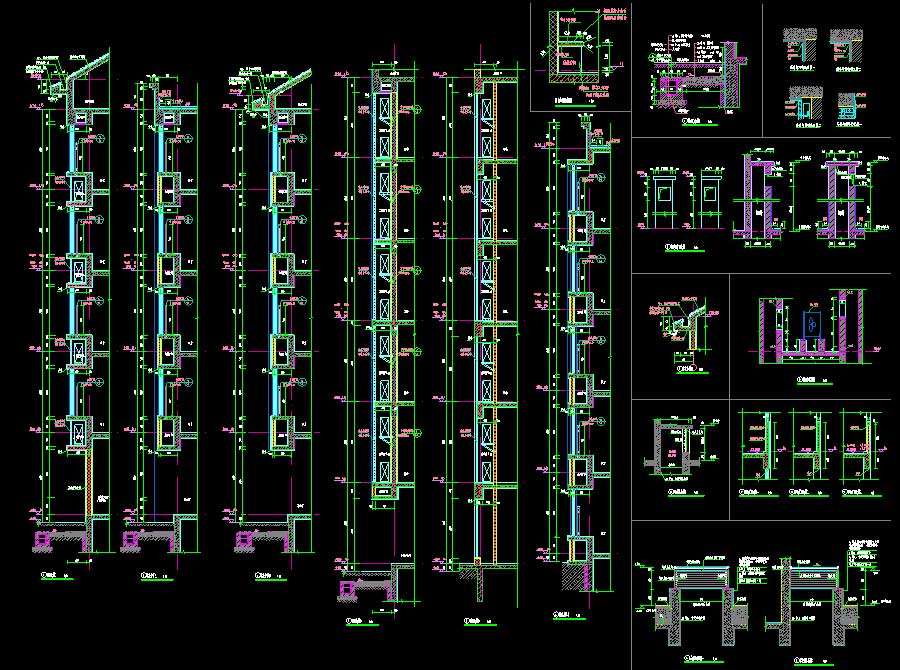

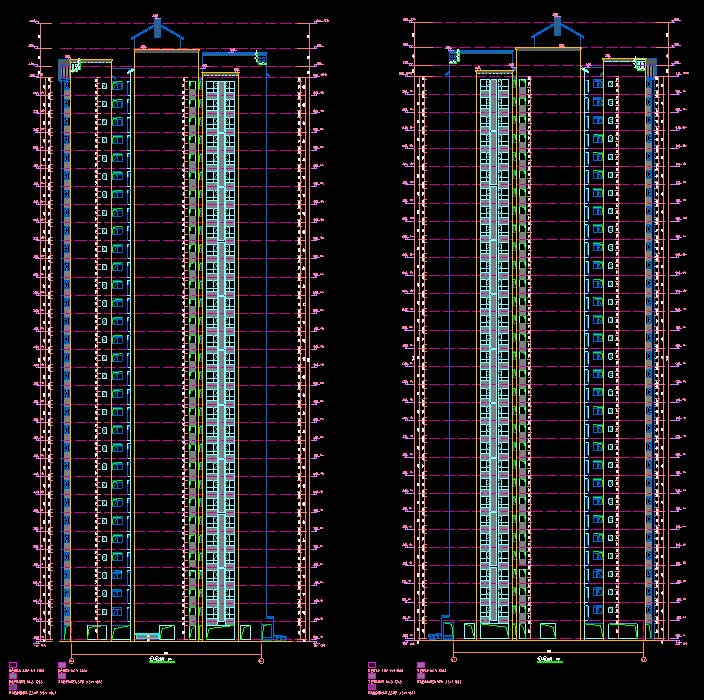

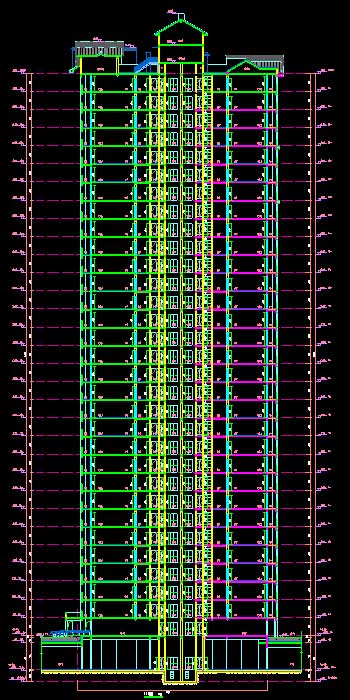

说明:该项目为某小区6、7#高层住宅楼及地下室建筑、结构、给排水、电气、采暖通风施工图,含计算文件、景观、亮化、沼气池、基坑支护、绿建专篇、勘察报告、设计变更修改通知单。6#建筑高度为94.982米,地上层数31层,地下层数为1层,总建筑面积为19794.79平方米;7#建筑高度为79.982米,地上层数26层,地下层数为1层,总建筑面积为16977.36平方米;地下室为地下1层,建筑面积为3995.22平方米。图纸内容含:建筑:建筑说明,绿色建筑设计说明专篇节能设计说明,总平面图,平面图,立面图,剖面图,楼梯放大平面图,电梯井道剖面图,门窗表、门窗大样,墙身、节点大样,保温范围示意图;结构:结构说明,基础施工图,墙柱平法施工图,墙柱大样图,结构平面布置图,梁平法施工图,楼梯施工图,坡屋顶大样,构造柱平面布置图;给排水:给排水说明,总平面图,平面图,给排水系统图,卫生间给排水支管系统图;电气:电气说明,电气总平面图,配电系统图,竖向干线配电系统图,弱电干线系统图,火灾自动报警及消防联动控制系统图,应急照明、分励脱扣、风机控制原理图,照明平面图,插座及电力平面图,弱电平面图,火灾自动报警平面图,防雷平面图;暖通:暖通说明,防烟平面图,通风平面图,机房屋顶层设备布置平面图等等。
建筑面积:19794.79,16977.36㎡地上层数:31,26层建筑高度:94.982,79.982m地下层数:1层高度类别:高层图纸深度:施工项目地址:四川省设计时间:2020建筑风格:现代效果图:无
