某15层高层商务办公楼暖通施工图3902280113文件大小:107.33M图纸张数:70张推荐人:参数几何所属分类:采暖通风
分 享
下  载
冷热源:电动压缩式冷水机组空调系统:全空气系统,空气-水系统采暖系统:建筑面积:81932㎡建筑高度:70m地上层数:15层地下层数:4层高度类别:高层图纸深度:施工项目地址:上海市设计时间:2015

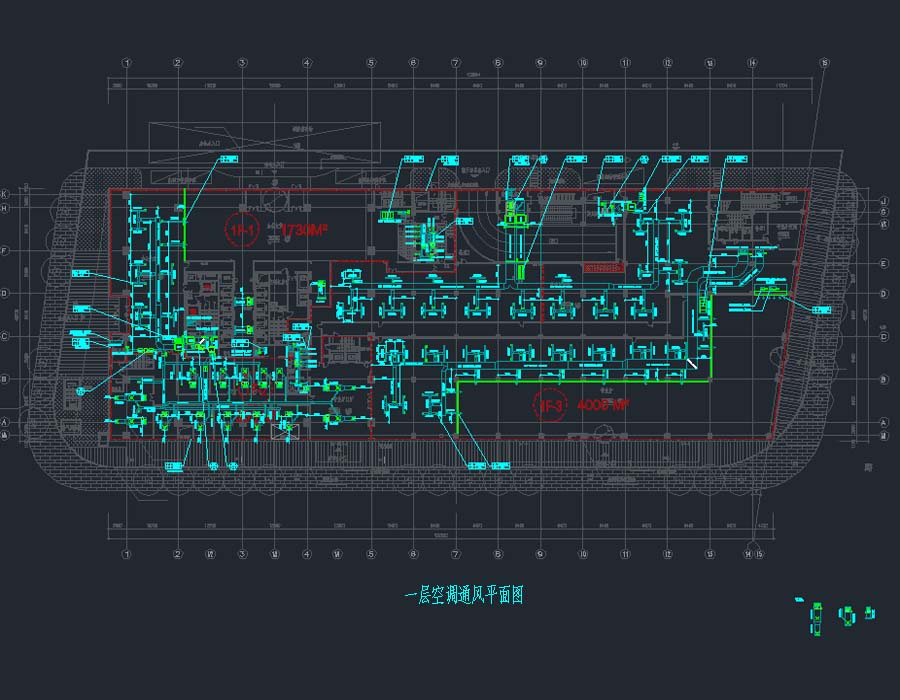

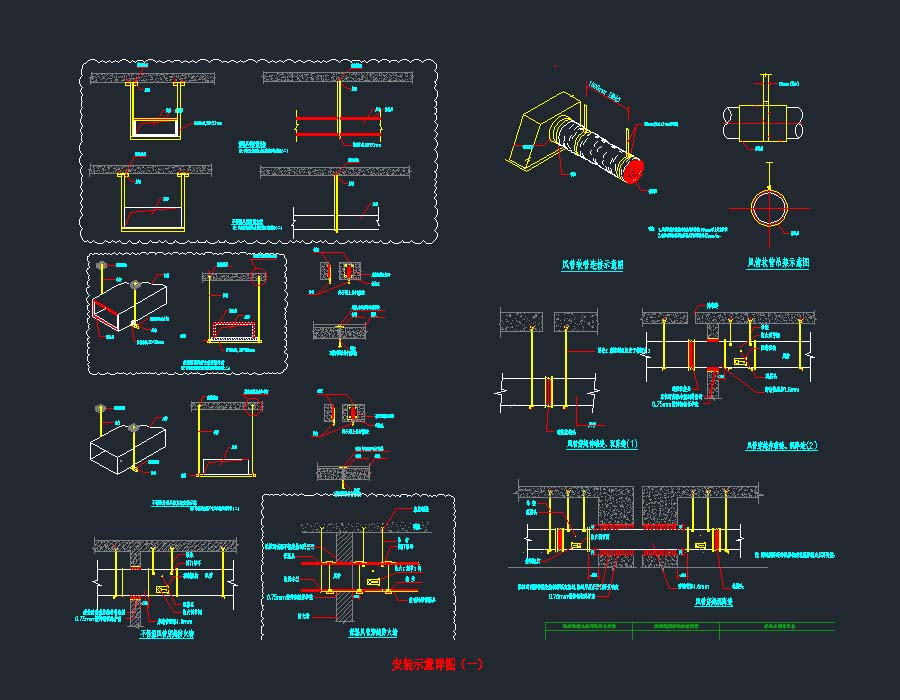

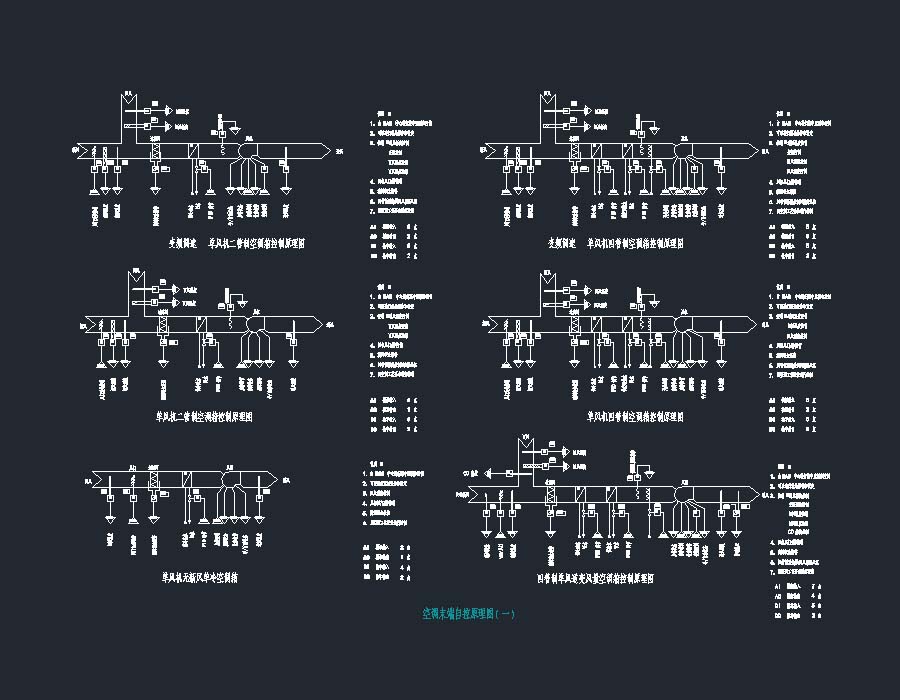

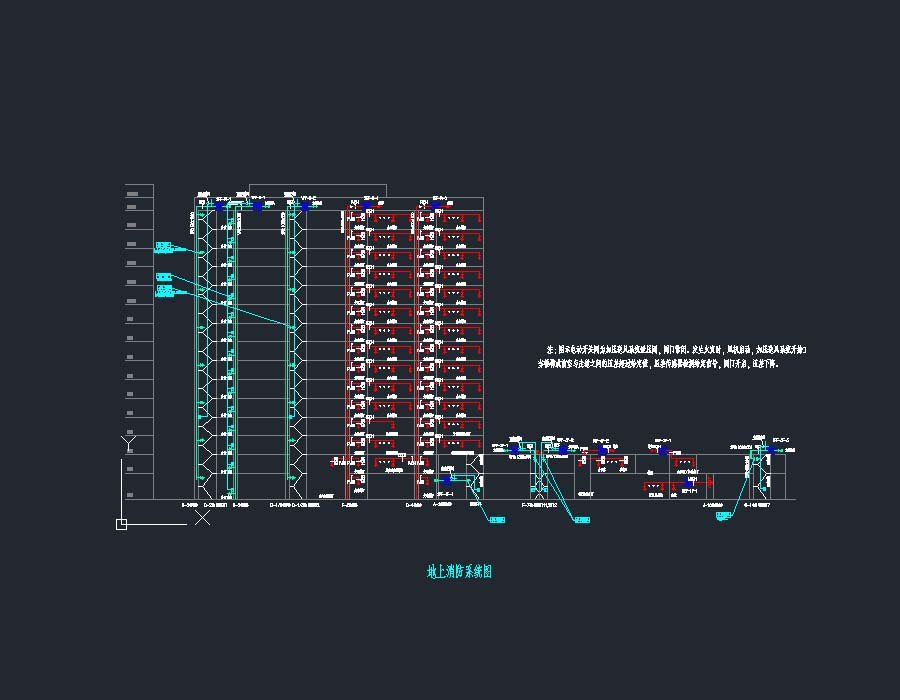

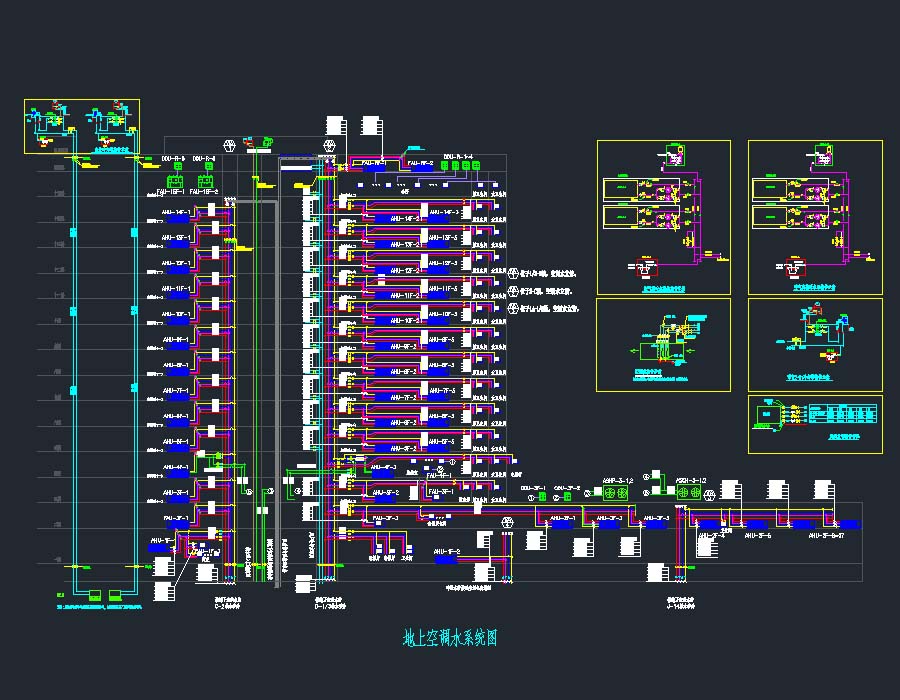

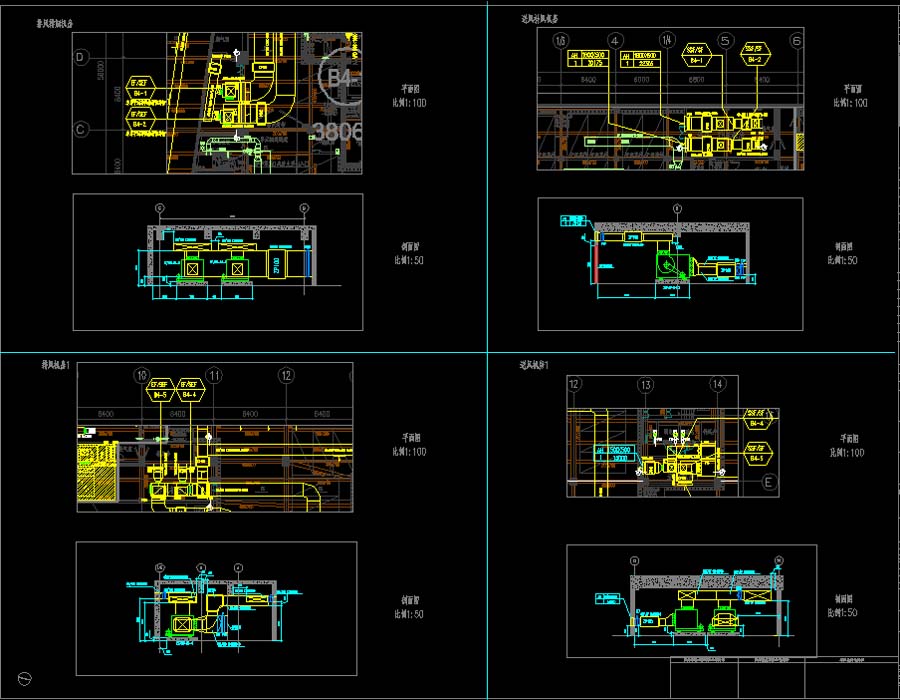

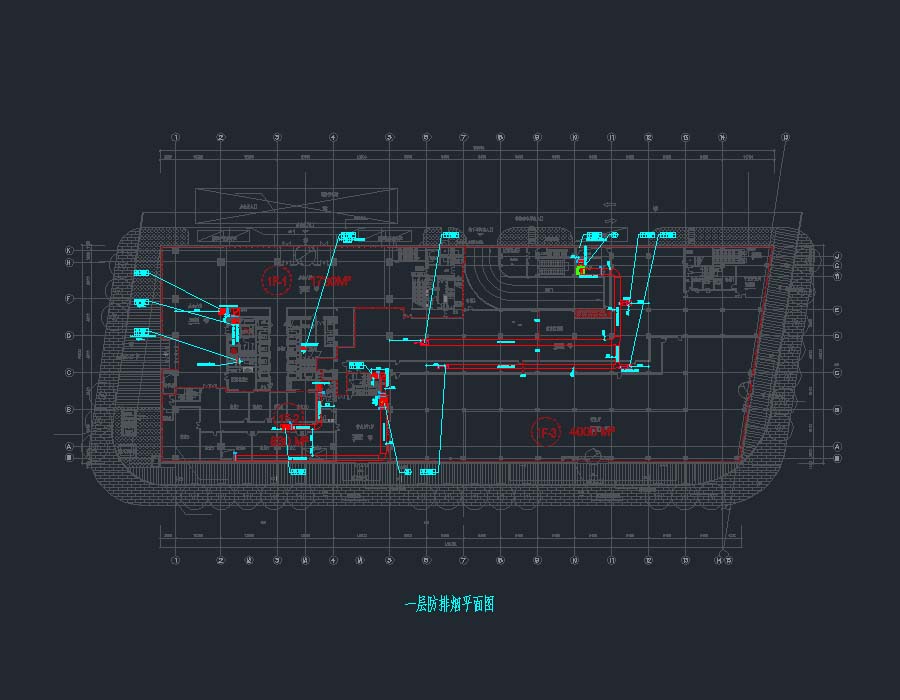

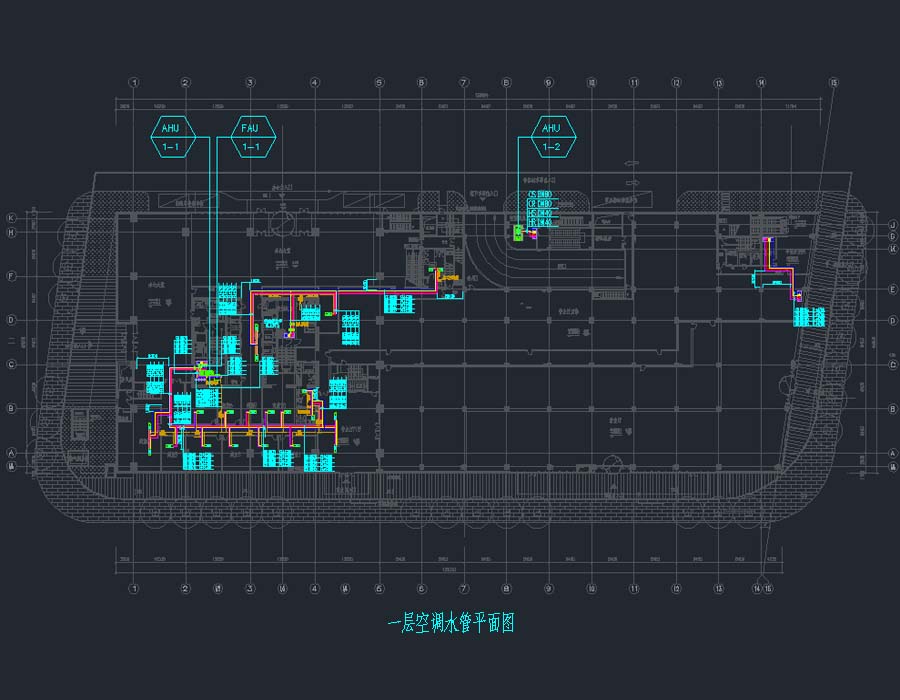

说明:该项目为某中信大厦商务办公楼通风空调工程全套设计施工图,总建筑面积为81932平方米, 地上15层,地下4层,建筑高度为70米。地下四层是车库,地下三层是车库、变电所、柴油发电机房和水泵房,地下二层是车库、空调换热机房,地下一层主要是保管库、电业所、弱电机房、垃圾收集间等,一层是办公大堂和营业大厅,二层是餐厅、厨房、多功能厅、会议室等,三层是档案室和健身房,四层主要是IT机房、监控室,五层~十四层是标准大空间办公,十五层是会所。图纸包括:空调通风图例,通风和空调工程设计说明,节能设计专篇,通风和空调工程施工说明,空调冷热源系统原理图,地下室正压送风、地下室排烟补风、地下室空调通风、地下室空调水、地上消防、地上空调通风、地上空调水、空调冷热源自控系统原理图,空调末端自控原理图,楼层空调通风平面图,空调水管平面图,防排烟平面图,剖面图,空调热交换机房平、剖面图,安装示意详图,分工界面图,风机大样图,空调机大样图,风机盘管大样图,不包括主要设备明细表。
