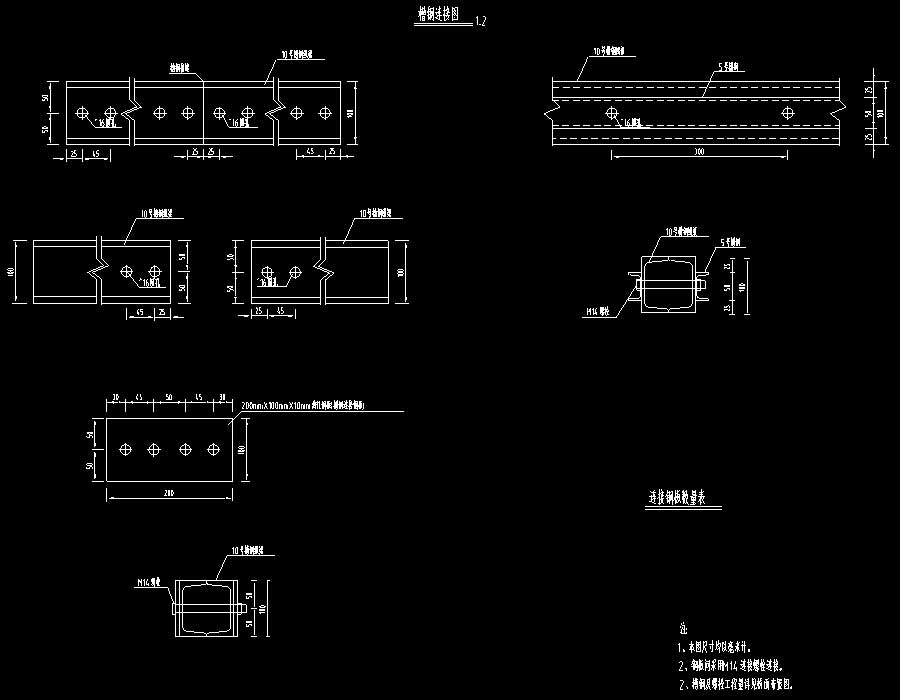

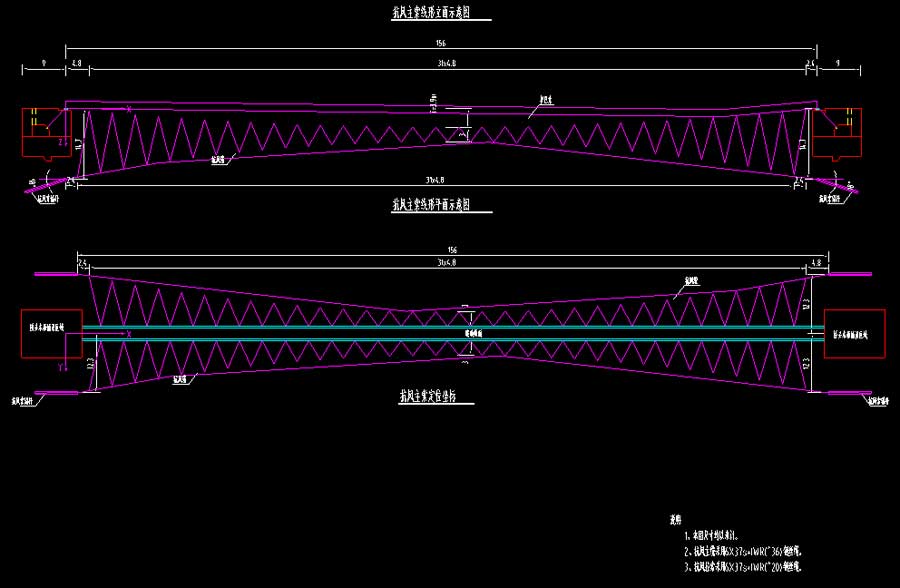

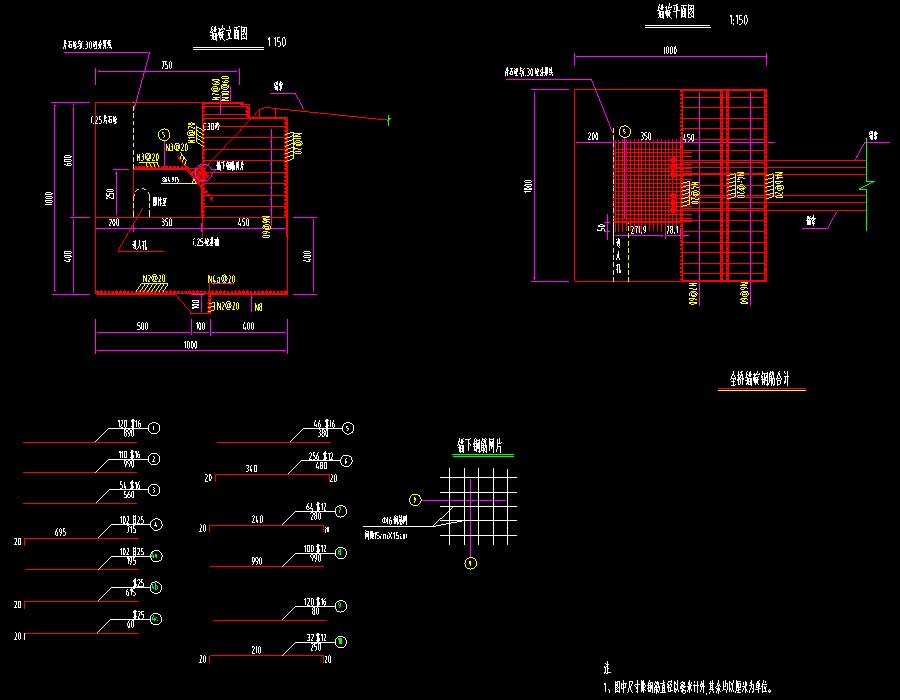

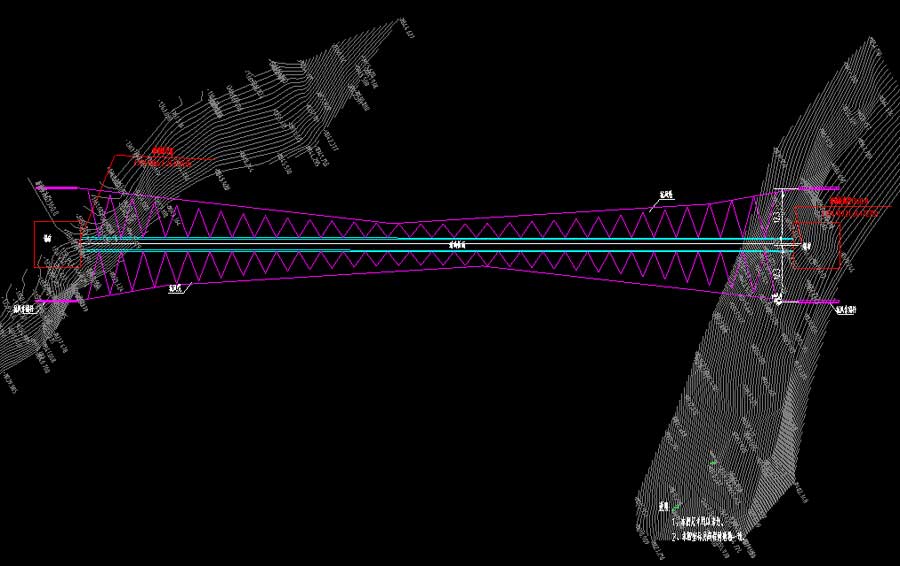

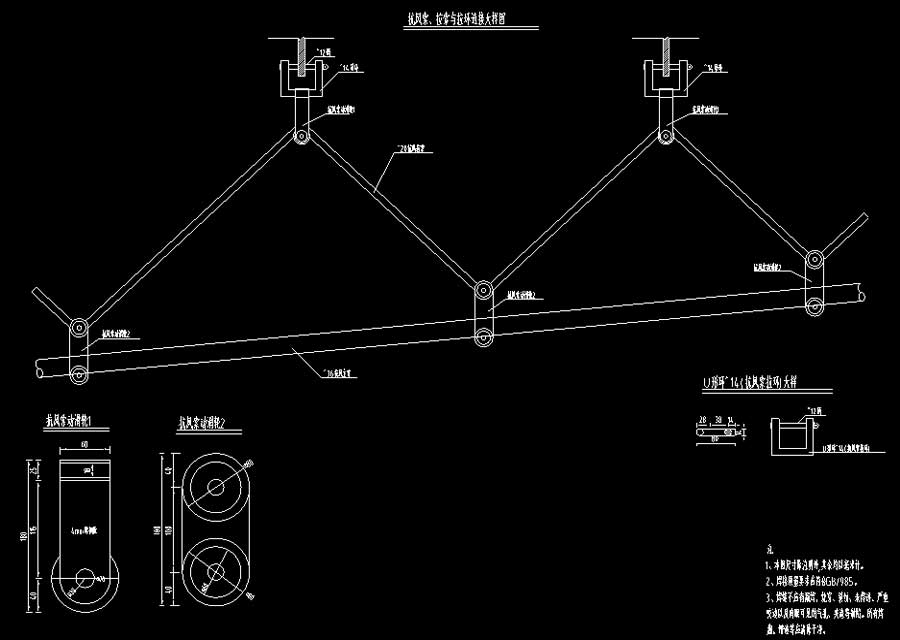

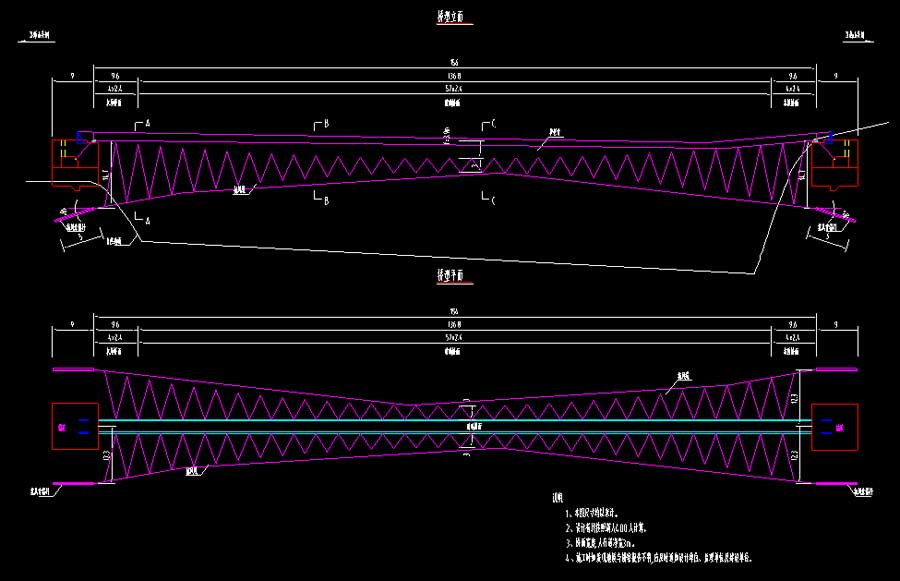

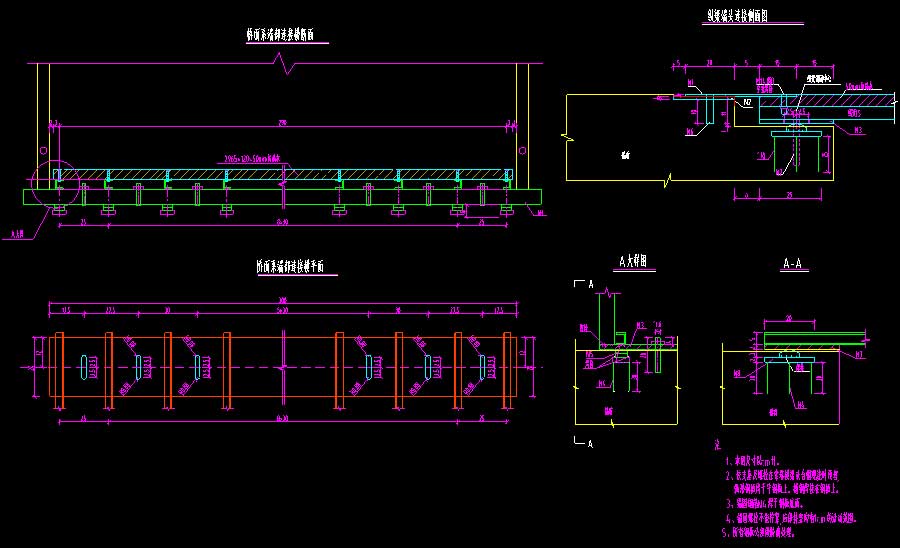

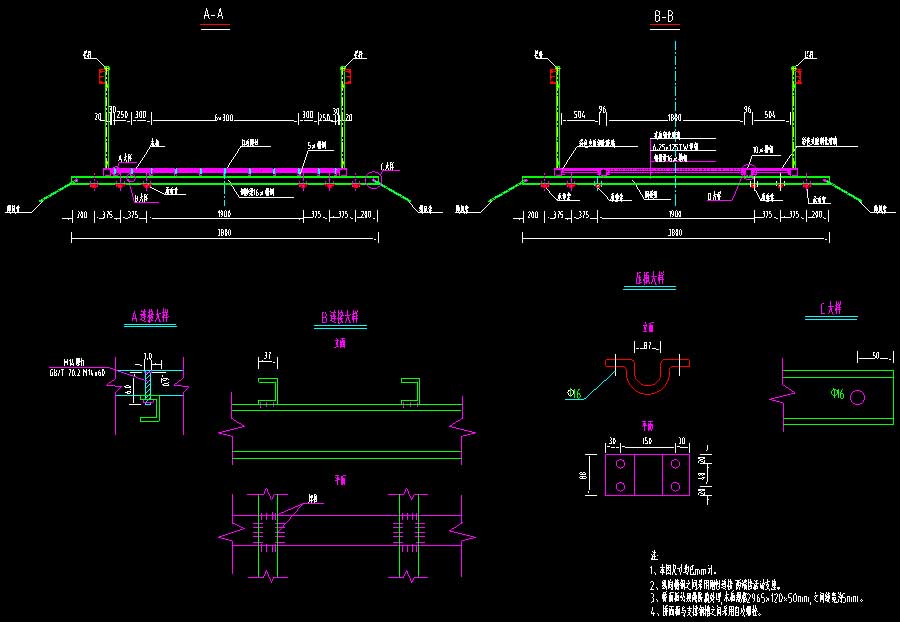

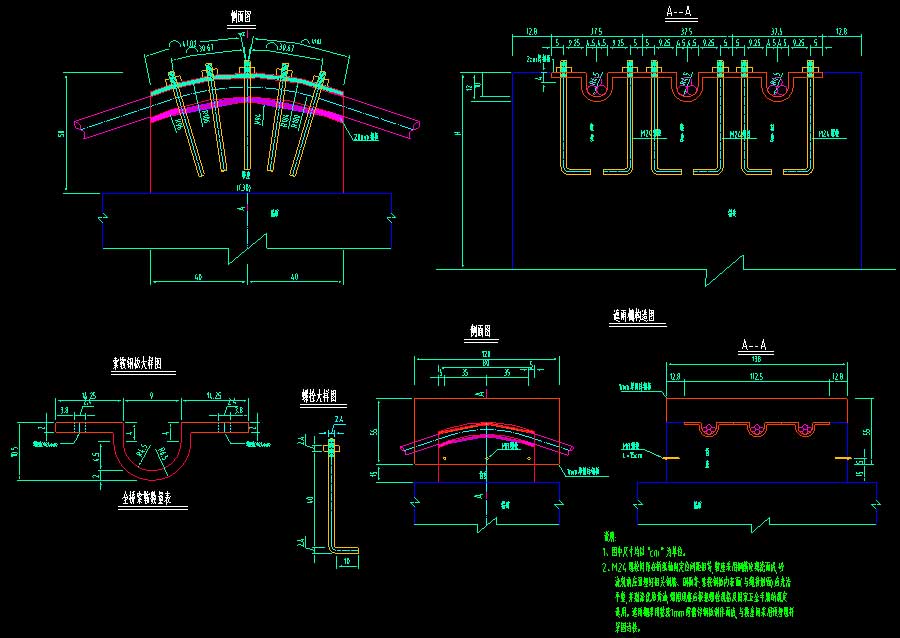

说明:该项目为某风景区人行桥工程方案图,主桥为跨径156m的人行平拉悬索桥,矢跨比为1/40,桥梁全宽3.8m,桥面净跨3m,采用玻璃桥面。拟建场地抗震设防烈度分区为6 度,设计基本地震加速度为0.05g,设计地震分组为第一组,本桥抗震设防措施按7 度。图纸内容含:设计说明,工程材料数量表,桥位平面布置图,桥型布置图,桥位坐标表,主索线形坐标表,标准横断面及构件大样图,桥面布置及连接件大样图,锚碇一般构造图,锚碇钢筋构造图,锚碇植筋构造图,冷却管布置图,主缆锚固构造图,桥台伸缩缝构造图,索鞍钢筋构造图,槽钢连接大样,抗风索布置图,抗风索、拉索及吊环大样,抗风索、拉索锚固节点大样图,抗风索锚杆大样图,护栏构造图,施工流程图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:方案项目地址:安徽省设计时间:2017建筑风格:效果图:无
