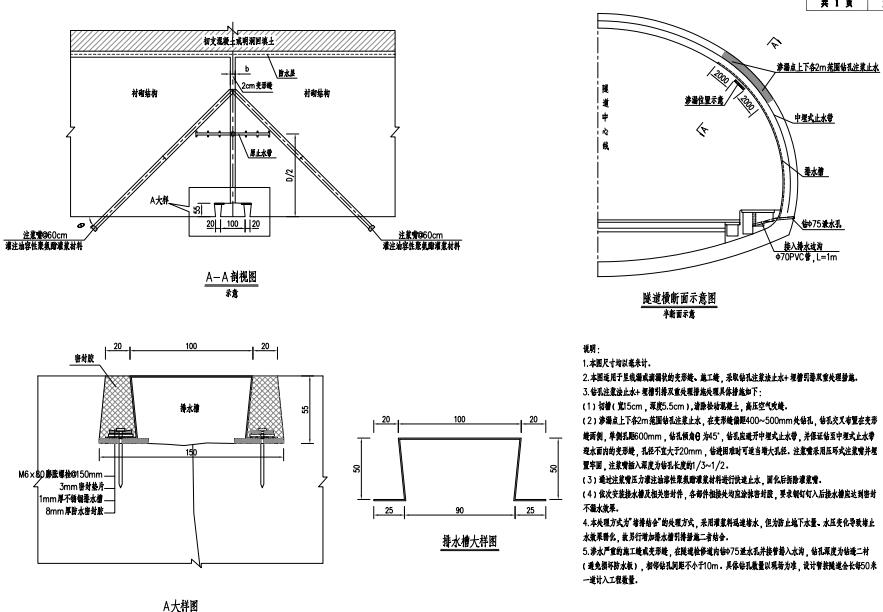

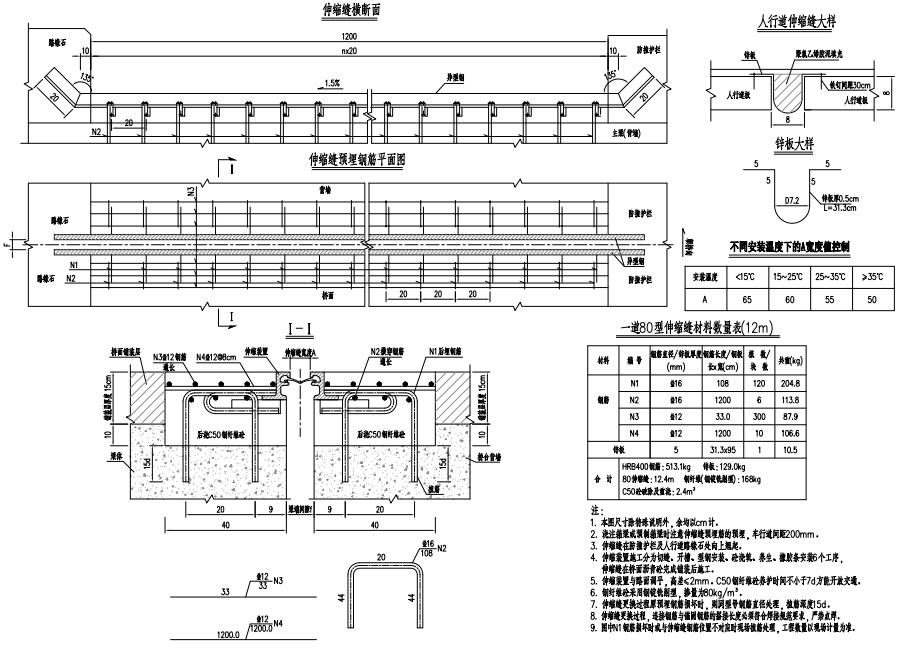

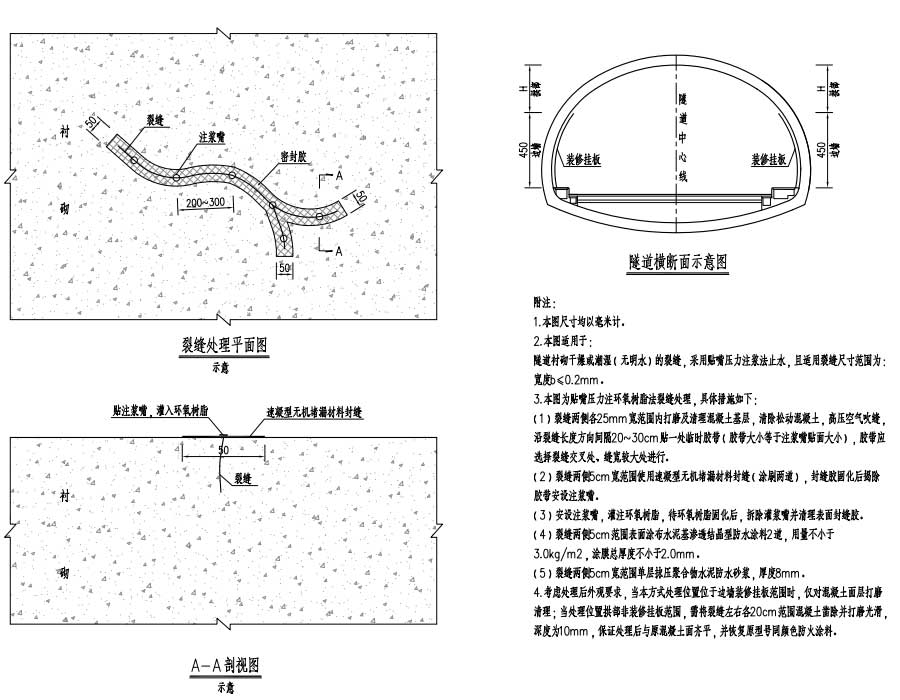

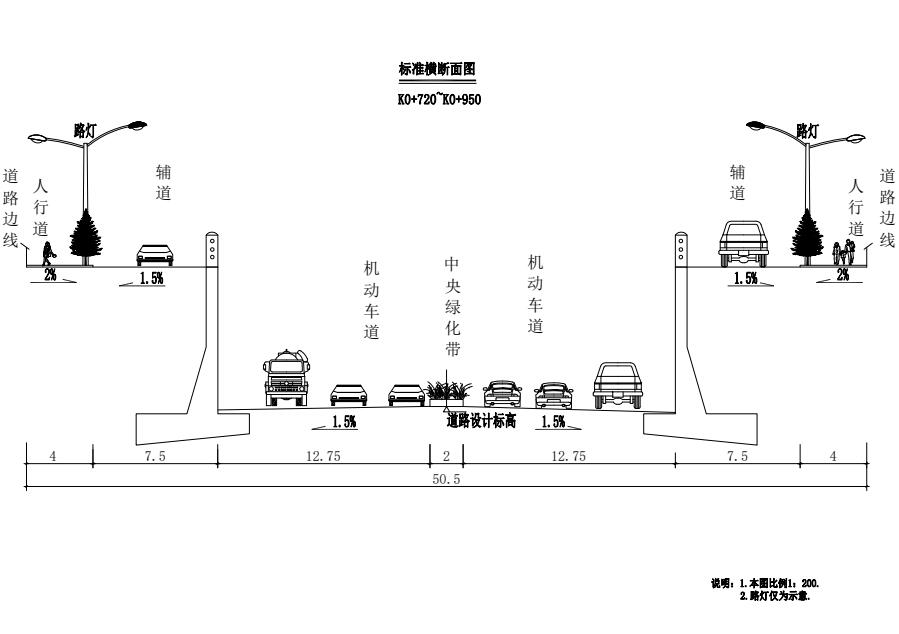

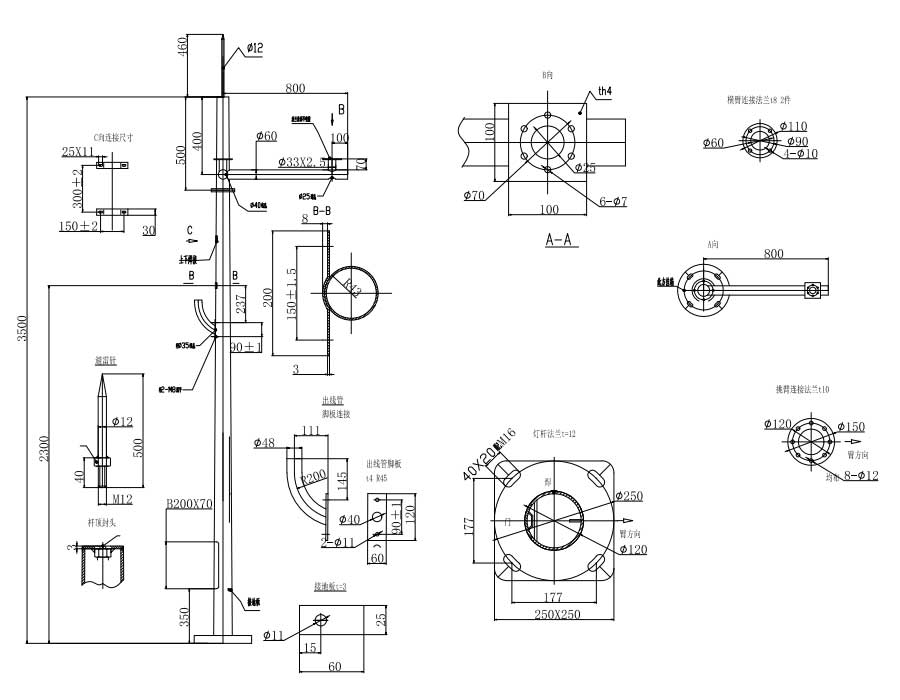

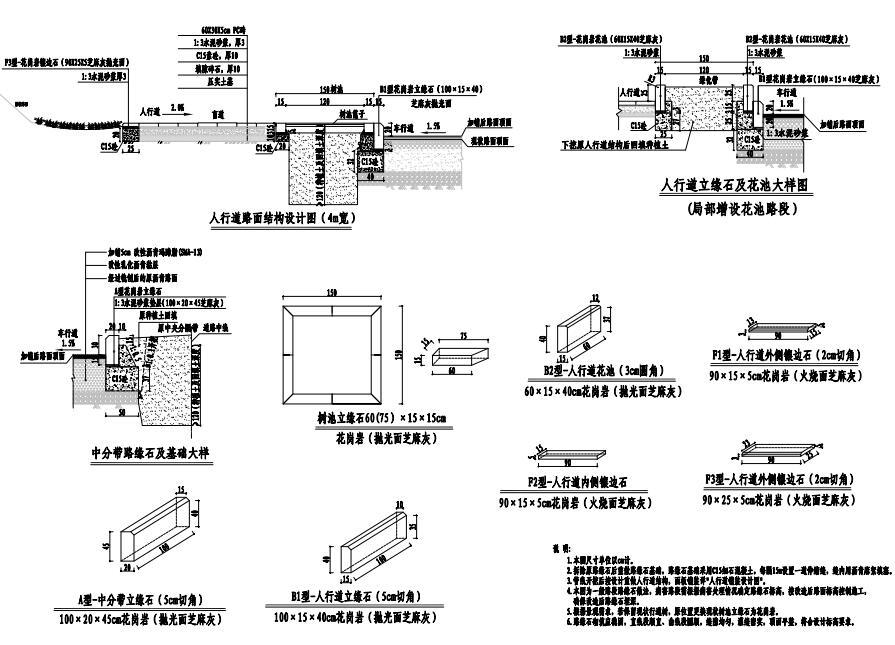

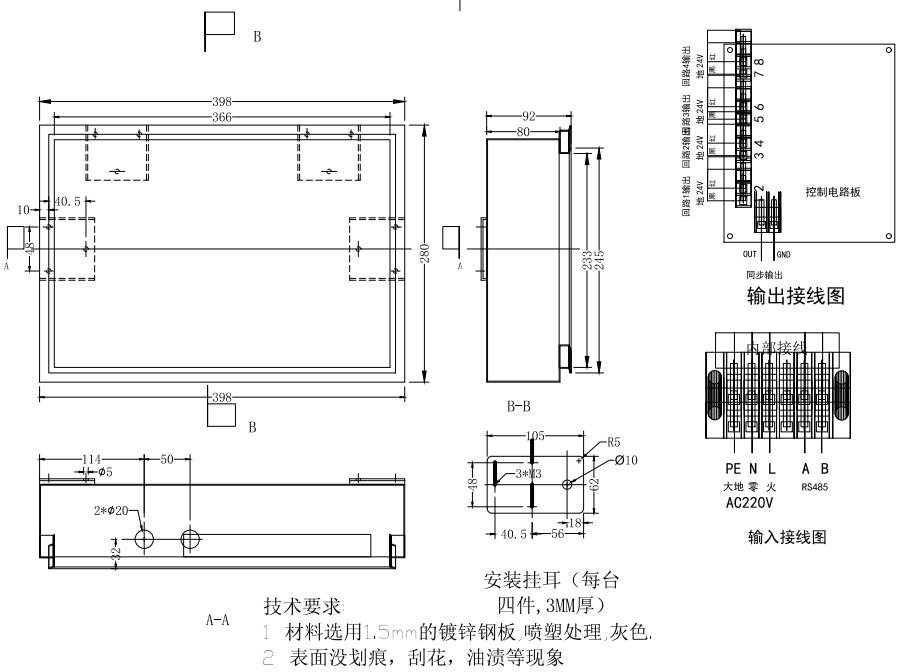

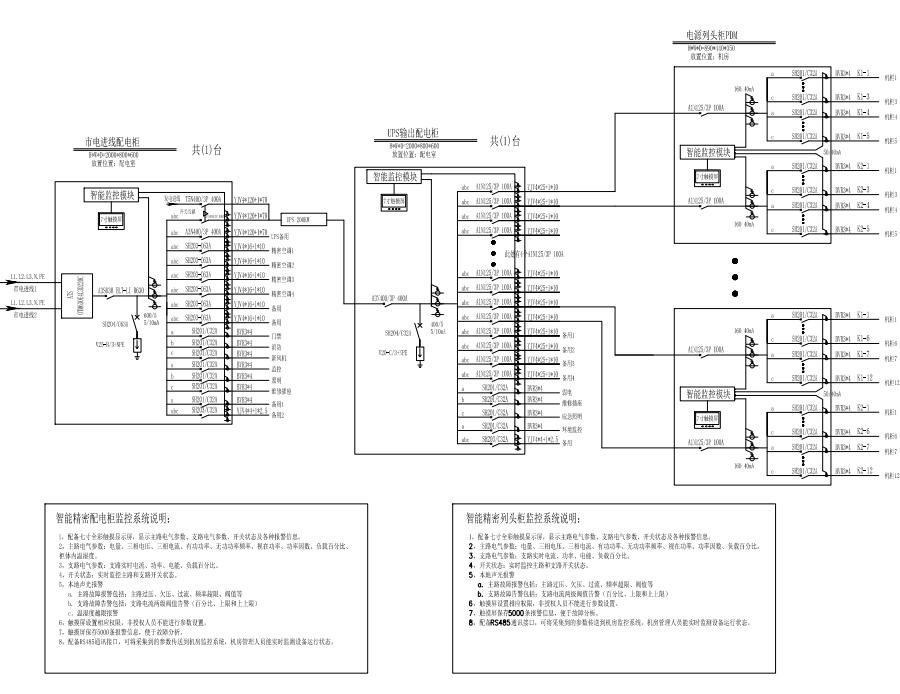

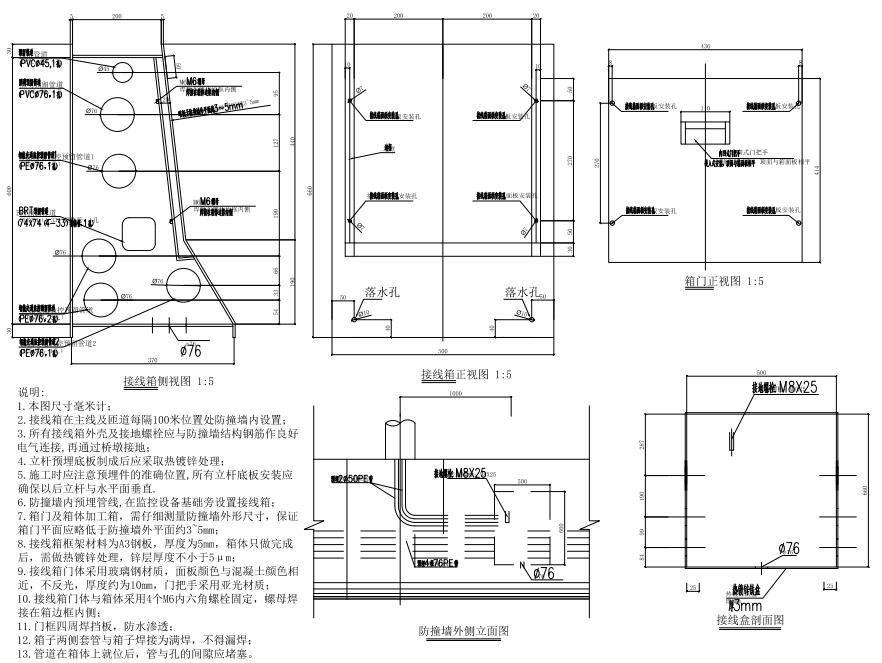

说明：某南明段道路提升改造工程（PDF版）施工图，范围内含立交一处、天桥 2 座，跨川黔铁路大桥一座，终点位于曹坝冲隧道，全长 2.25km，为城市主干道，设计车速 60km/h，全段位于南明区，另含东站路黑垭口隧道提升。现状横断面采用两块板形式，标准断面宽 36 米=4 米（人行道） 12 米（车行） 4 米（中分带） 12 米（车行） 4 米（人行道），车行道：沥青混凝土路面；人行道：透水砖路面。本项目改造工程主要包含路面病害处理、路面铺装提升；桥梁、隧道、天桥、下拉槽、挡墙等结构物病害处理及装饰装修以及交通工程等改造提升。设计含道路工程、路面工程、交通安全工程、桥梁隧道工程。图纸目录：道路施工总说明、工程数量表、项目地理位置图、道路总体布置图及平面设计图、黑垭口隧道平面图、平曲线要素表、逐桩坐标表、道路纵断面设计图、纵坡/竖曲线表、道路标准横断面图、挡土墙结构图、挡墙工程数量计算表、路面结构设计图、人行道铺装大样图及数量计算表、人行道排水设计图、人车隔离带数量计算表、人行道无障碍设计图、挡墙底部花池大样图、花池开口设计图、路侧花池数量计算表、人行道栏杆设计大样图、人行道栏杆数量计算表、围墙设计图及数量计算表、人行道外侧填缝搭接数量计算表、 路面工程说明书、道路平面设计图、道路纵断面设计图、路面结构设计图及统计表、玻纤格栅工程数量表、 防沉降井盖及雨水篦子工程数量表、伸缩缝构造图及更换明细表、改造道路可调式防沉降检查井盖安装图、交通说明、智能交通系统平面图、视频监控杆件结构及基础大样图、管道大样图、隧道指示器安装大样图、信号控制器安装大样衅、高杆/防撞护栏接线箱大样图、机房大样图、桥隧说明、隧道衬砌裂缝注浆嵌补设计图、隧道施工缝/变形缝渗漏水治理图、隧道衬砌面状渗漏水治理图、隧道路面破损及渗水病害处治图、隧道仰拱破损及渗漏水治理图、隧道衬砌背后脱空治理图、隧道防火涂料修补治理图、隧道排水边沟扩容改造图及盖板治理图、隧道检修道盖板/铺装设计图、隧道洞内铝单板装饰工程设计总说明、隧道洞内边墙铝单板装饰总体布置图及标准段板材/龙骨布置图、板材/做法大样图等等。
