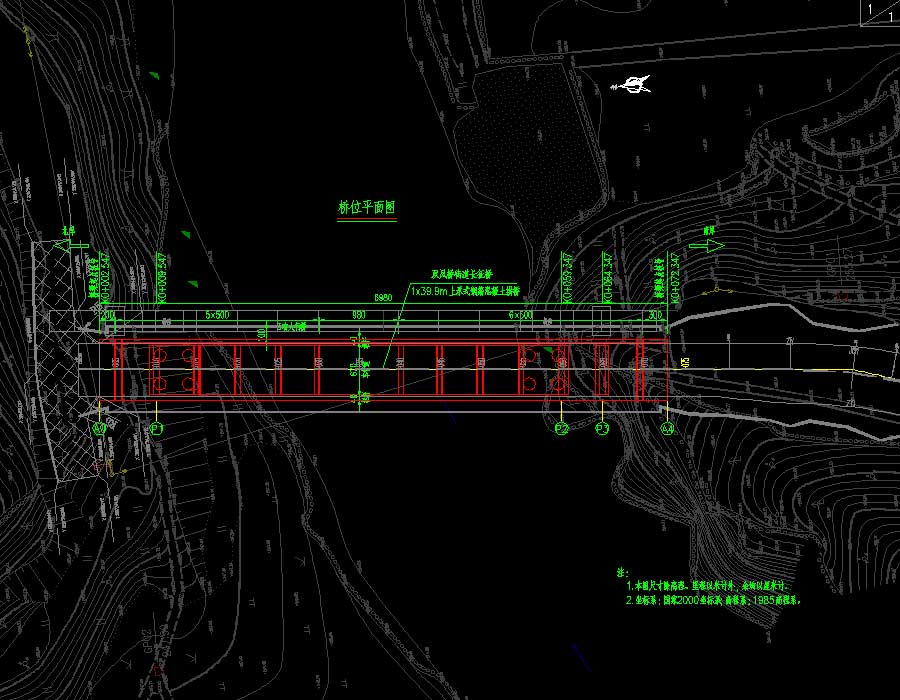

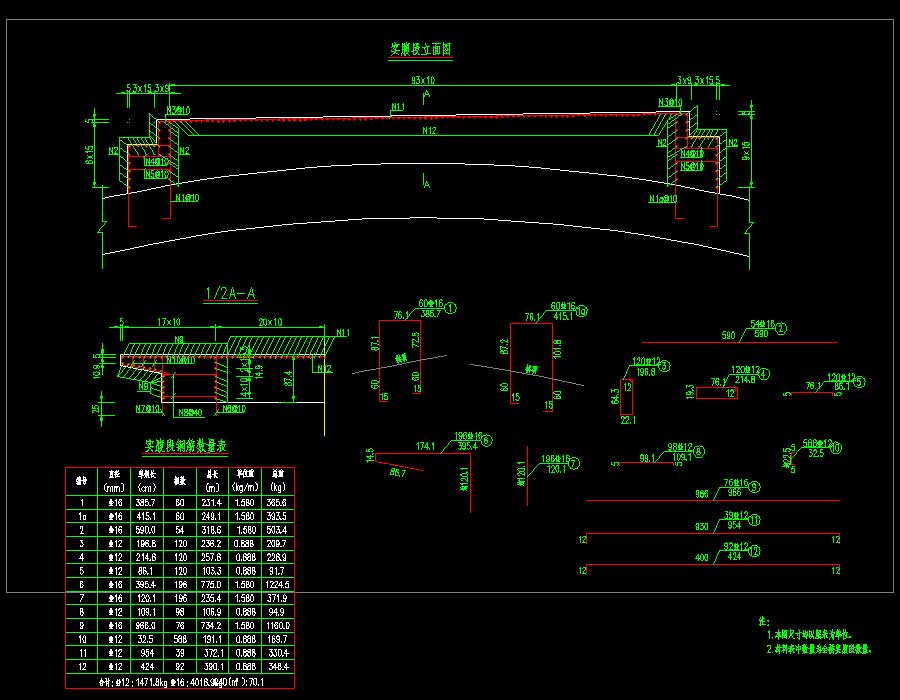

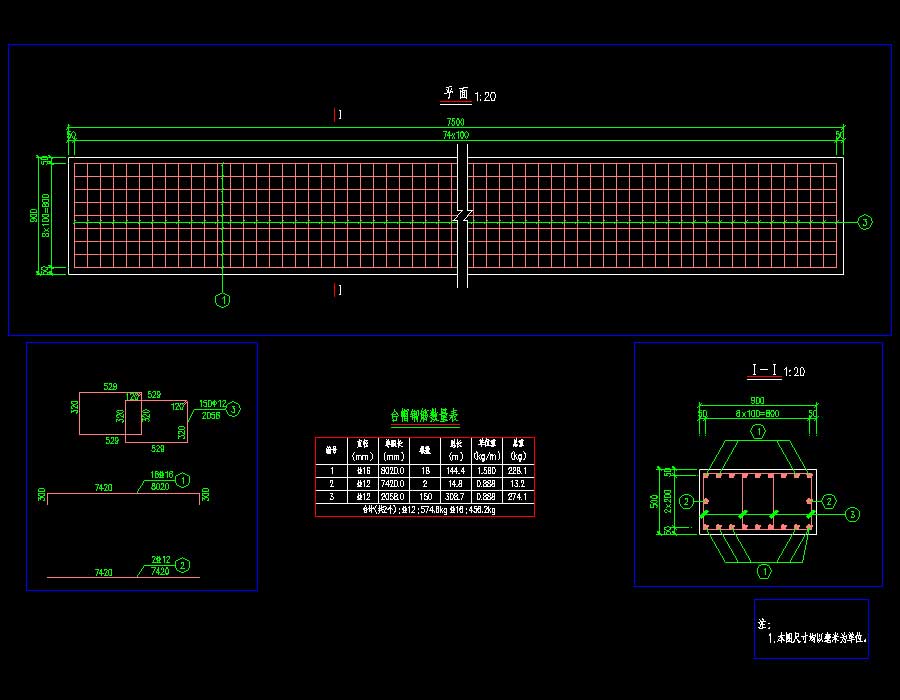

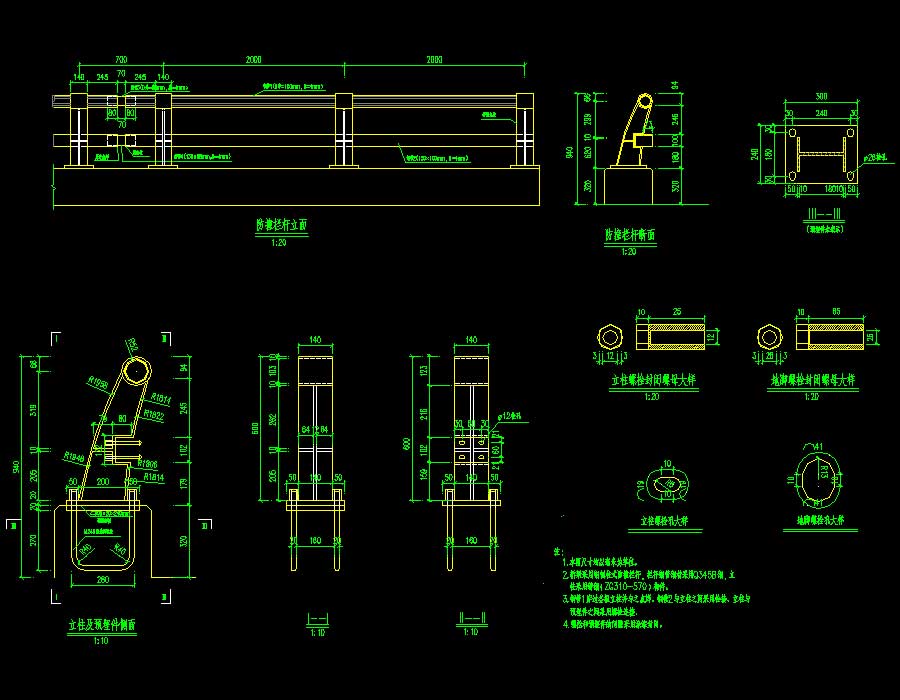

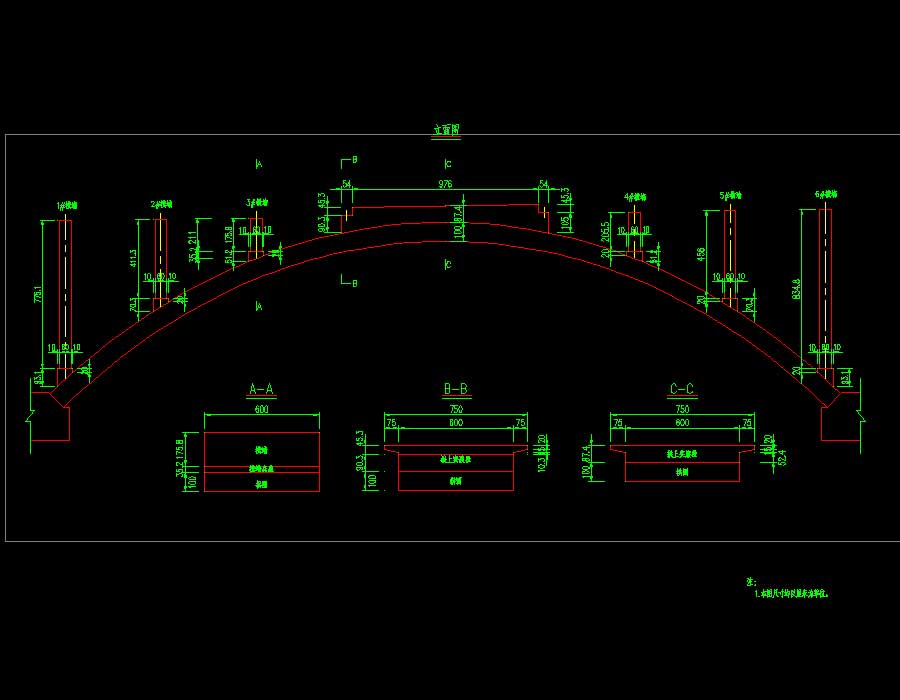

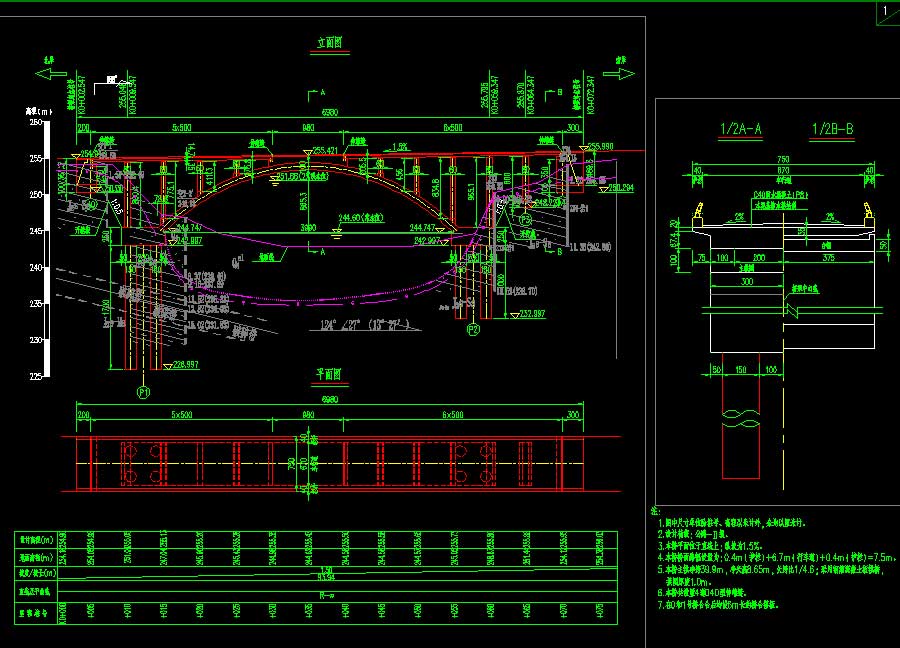

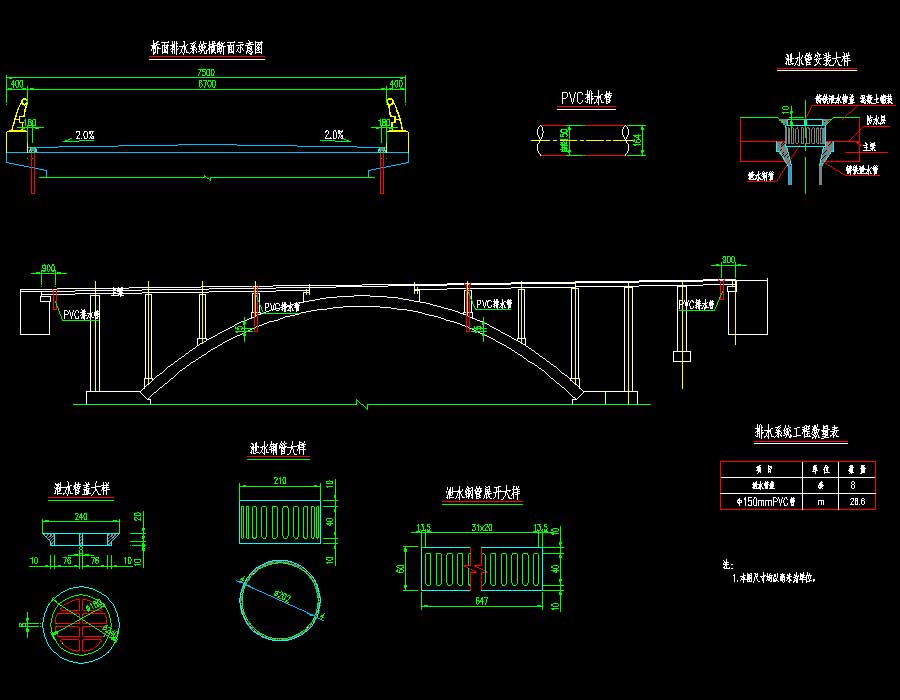

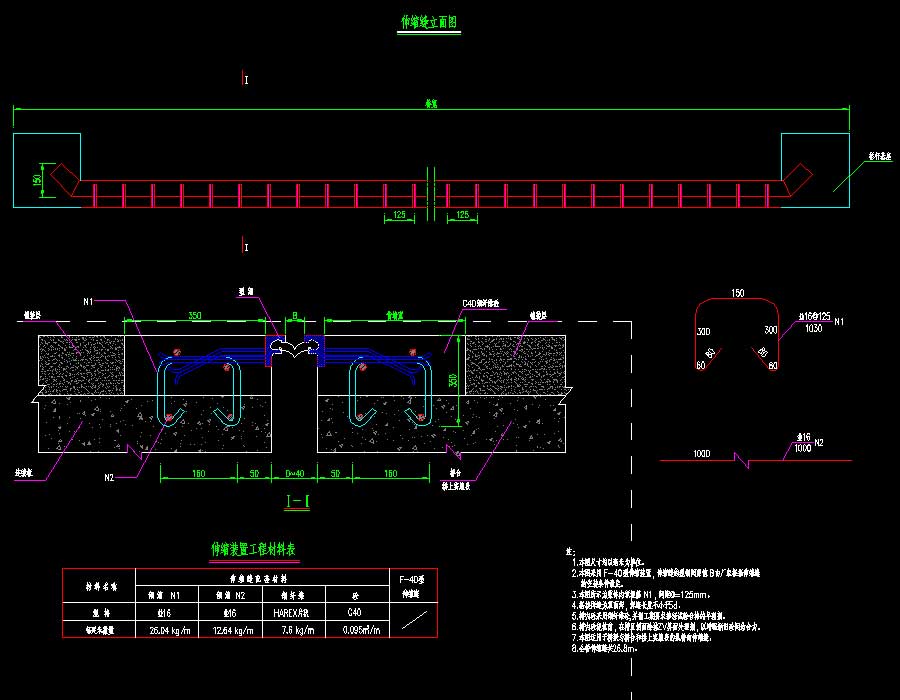

说明：该项目为某街道长征桥工程桥梁、硬化、道路部分设计施工图，全长107.059米，其中桥梁长69.8米、路基长度37.259米。桥位区域地形陡峭，地面起伏较大，相对高差约12m，地表坡度最陡约70°。综合考虑地形、地貌及地质条件，且整体风格需与现有人行桥保持一致，桥梁采用主跨为39.9m的上承式钢筋混凝土板拱桥，拱上采用矩形横墙，桥面板采用现浇连续板，桥墩为墙式墩，重力式U台，扩大基础。设计标准：道路等级：四级公路；设计荷载：公路-Ⅱ级；桥宽：0.4m（护栏） 6.7m（行车道） 0.4m（护栏）=7.5m；车道数：双向两车道；设计车速度：15km/h；设计洪水频率：1/50；洪水位：251.880m；地震动峰值加速度系数：0.05g；结构重要性系数：1.1;防撞护栏等级：A级；图纸内容含：施工图设计说明、主要工程数量表、桥位平面图、总体布置图、基础放样坐标表、主拱圈一般构造图、主拱圈钢筋布置图、拱上建筑构造图、拱上横墙钢筋布置图、垫墙及实腹段钢筋布置图、拱座一般构造图、拱座承台钢筋布置图、拱座桩基钢筋布置图、现浇连续板一般构造图、现浇连续板钢筋布置图、现浇连续板支座及锚栓构造图、桥墩一般构造图、桥墩钢筋布置图、桥墩扩大基础钢筋布置图、桥台一般构造图、台帽及挡块钢筋布置图、支座垫石钢筋布置图、桥面铺装构造图、搭板一般构造图、搭板钢筋布置图、伸缩缝构造图、防撞护栏构造图、桥面排水构造图、拱桥上部结构施工概略流程图、技术指标及工程数量汇总表、项目地理位置图、路线说明、路线平、纵面缩图、路线平面示意图、路线纵断面示意图、路基说明、路基标准横断面图、一般路基设计图、软基处理设计图、护肩护脚设计图、挡土墙一般构造图、挡墙基础处理设计图、仰斜式路肩挡墙设计图、重力式路肩挡墙设计图、衡重式路肩挡墙设计图、衡重式路堤挡墙设计图、仰斜式路堑挡墙设计图、护面墙设计图、路基排水设计图、错车道、回车场设计图、路面说明、水泥混凝土路面结构设计图、沥青混凝土路面结构设计图、泥结碎石路面结构设计图、钢筋混凝土管涵一般布置图、钢筋混凝土管节构造图、盖板涵一般构造图、盖板涵钢筋构造图、盖板涵涵台尺寸及数量表、石拱涵一般布置图、石拱涵尺寸表及工程数量表、水力资料及地基应力表、交通安全设施说明、安全设施布设横断面图、标志板面设计图、标志结构设计图、交通安全设施平面布置图（示例）等等。
