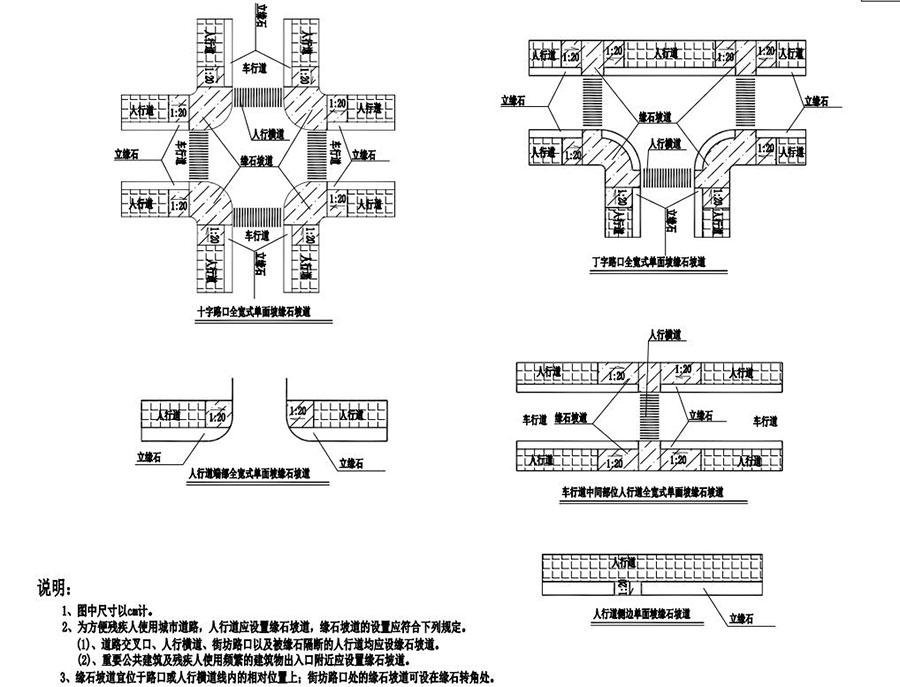

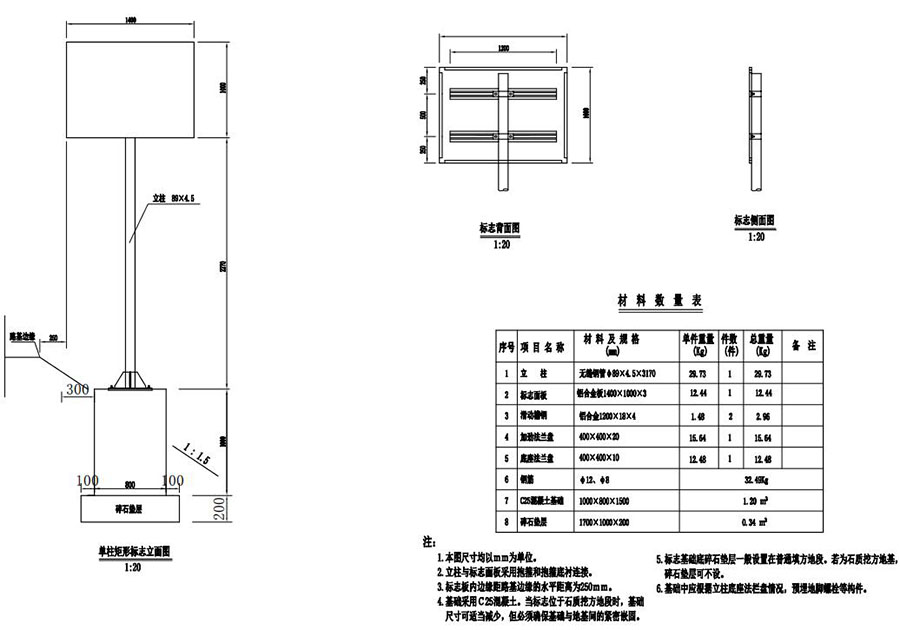

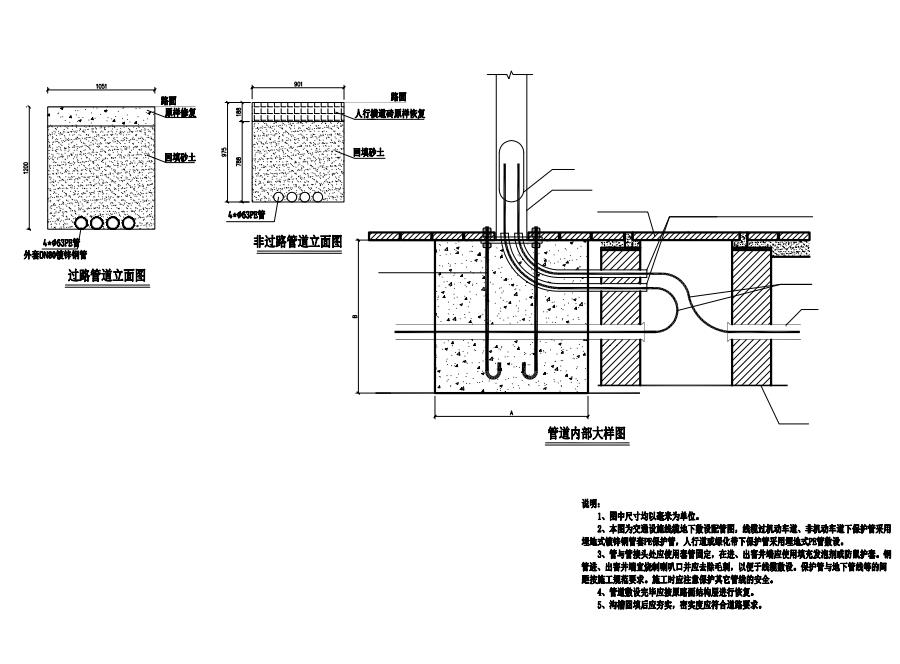

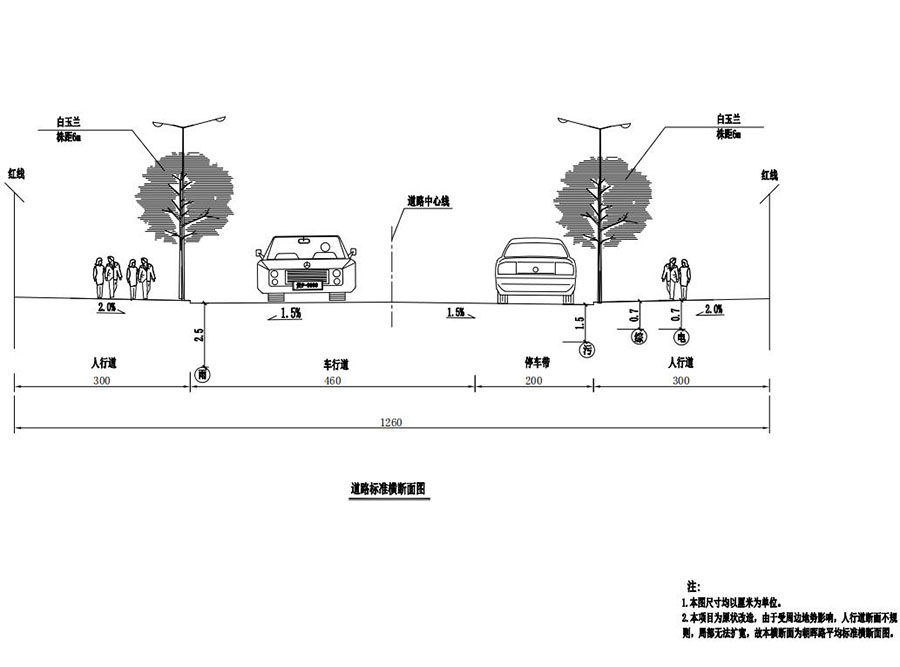

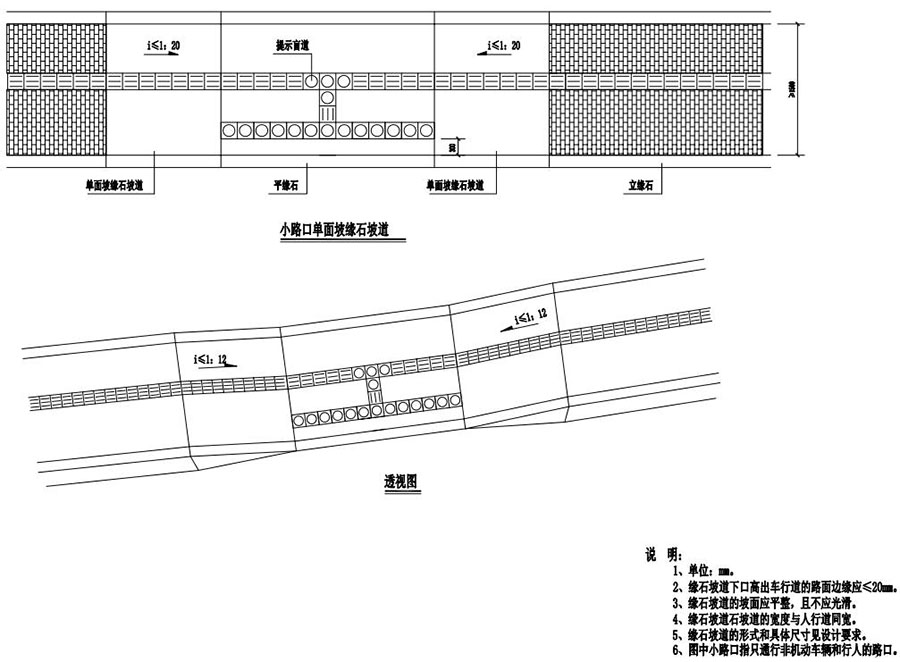

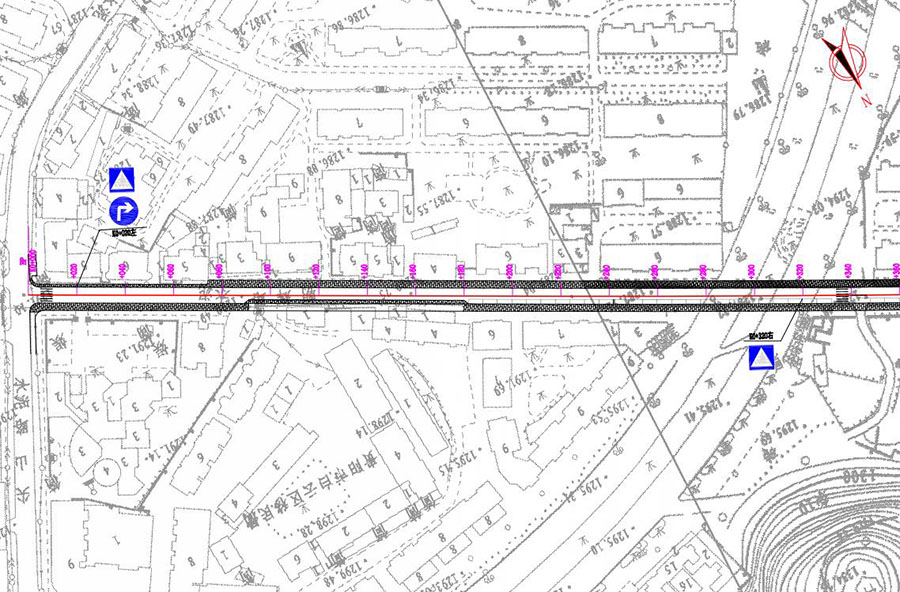

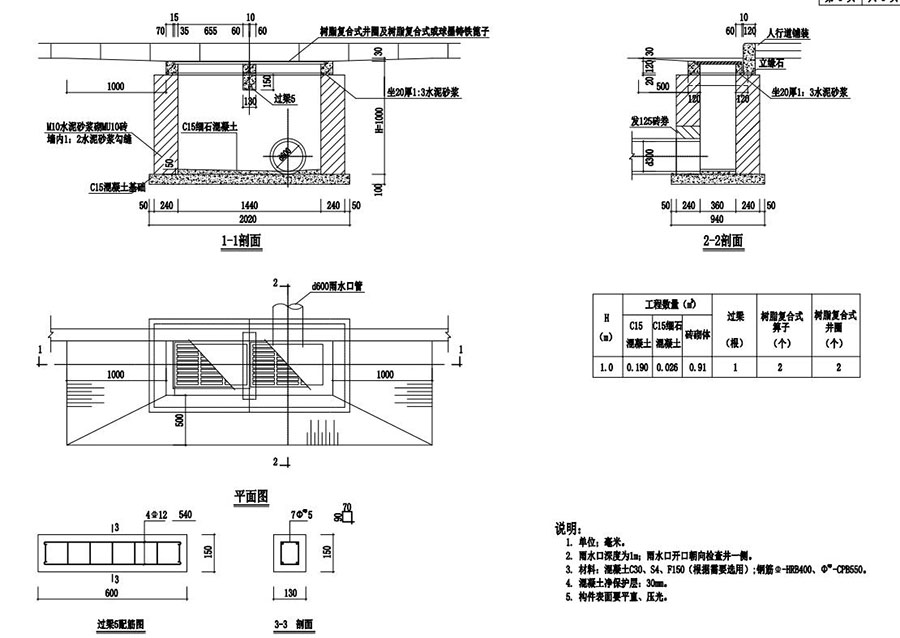

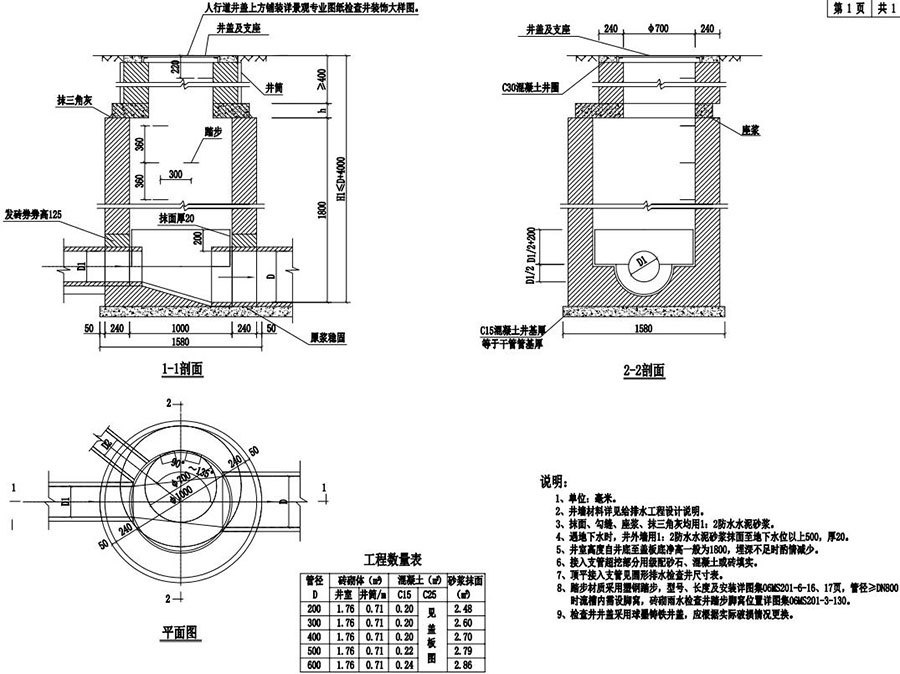

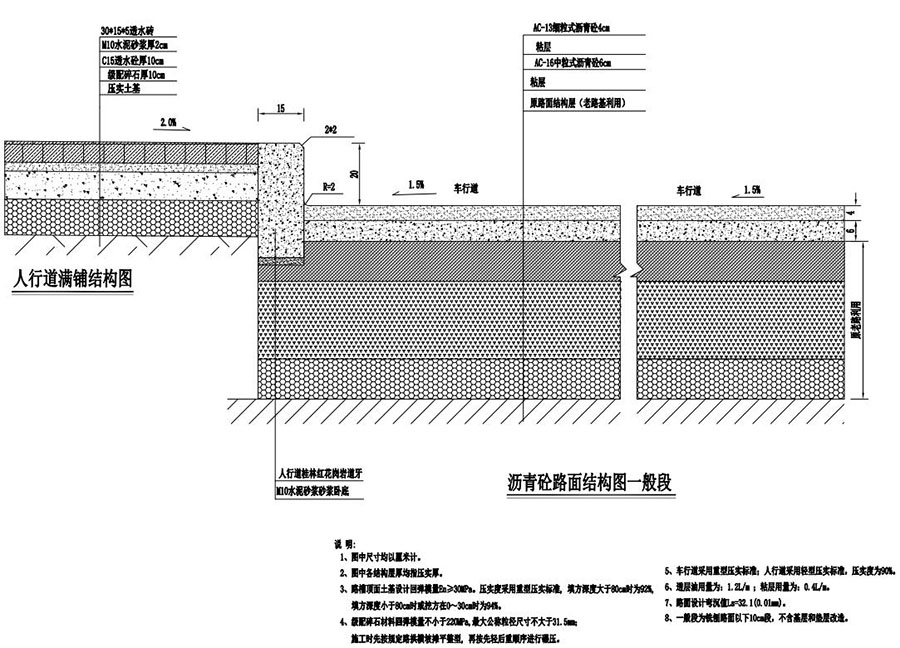

说明:道路改造工程,道路长0.653km,道路等级:城市支路,行车速度 20km/h,车行道宽度 6.6m,两侧人 行道分别宽3m,本项目原有路面为水泥混凝土路面,原人行道为彩砖,已陈旧不堪,局部道路及路缘石 损坏,本次设计主要包含:总体设计、路面改造工程、交通工程、雨污工程、综合管线工程等,图纸内 容详细包含:项目地理位置图,总说明,道路标准横断面图,道路平面总体设计图,逐桩坐标表;路面 结构设计图,道路平面图,人行道铺装大样图,人行道无障碍设计,局部人行道改造大样图,树池设计 图,行道树设计图,路面改造工程数量表(车行道、人行道),树池及行道树工程数量表,平交设计图 ,人行道隔离桩及护栏设计图、工程数量表,局部护肩加固设计图,护肩加固工程数量表;交通工程设 计总说明,标志、标线、设备平面图,标线大样图,标线工程数量表,标志牌大样图,交通标志一览表 ,数据通信网络系统图,违停抓拍系统杆件设计图,违停抓拍系统挂箱设计图,违停抓拍系统基础埋置 大样图,违停抓拍系统手井及检查井大样图,违停抓拍系统工程数量表,雨污工程设计说明,雨污标标 准断面图,雨污标平面布置,雨水口设计大样图,φ1000mm圆形砖砌雨水检查井大样图,车行道下排水 检查井加固图,雨污工程数量表;综合管线标准横断面图,综合管线平面设计图,综合管线回填大样图 ,电力井大样图,综合管线工程数量表。
