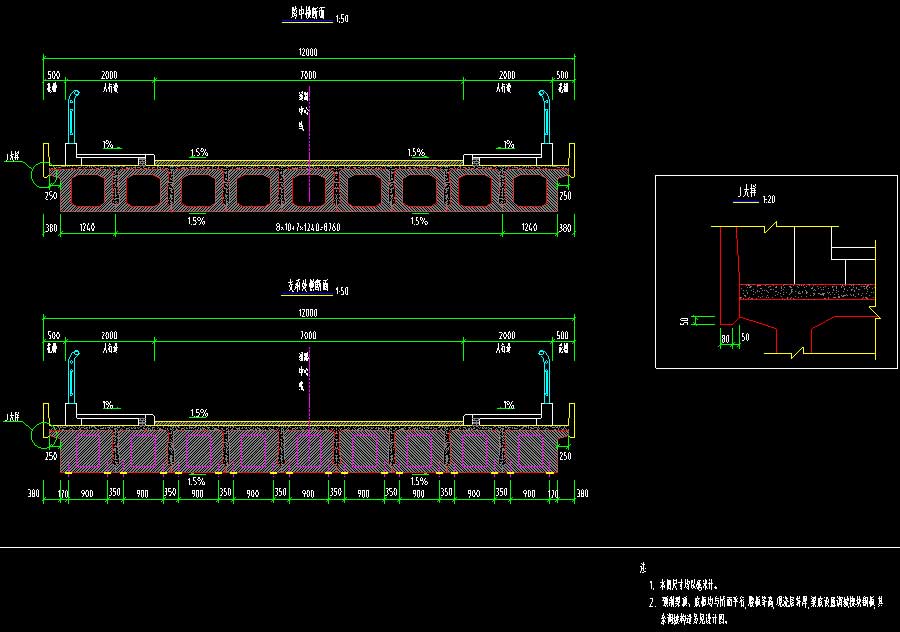

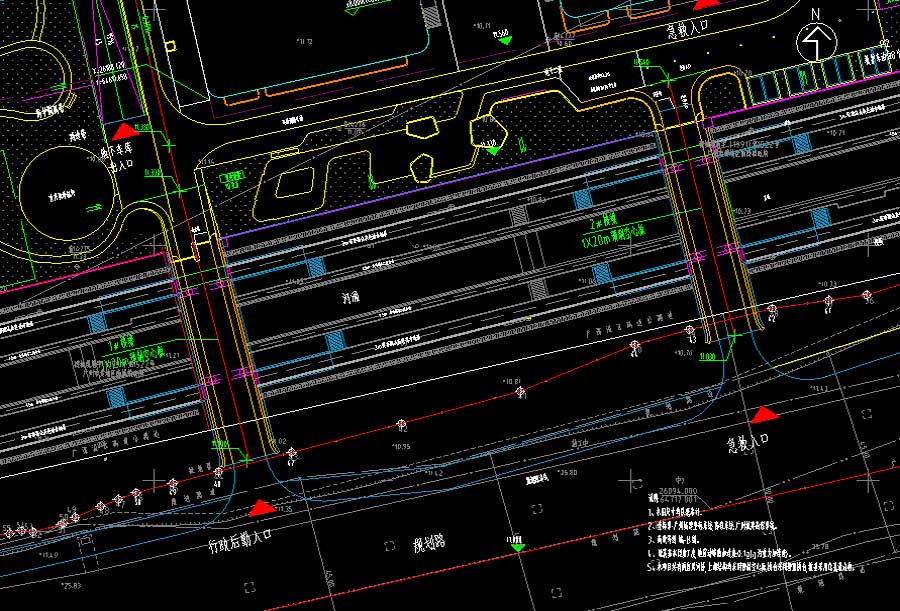

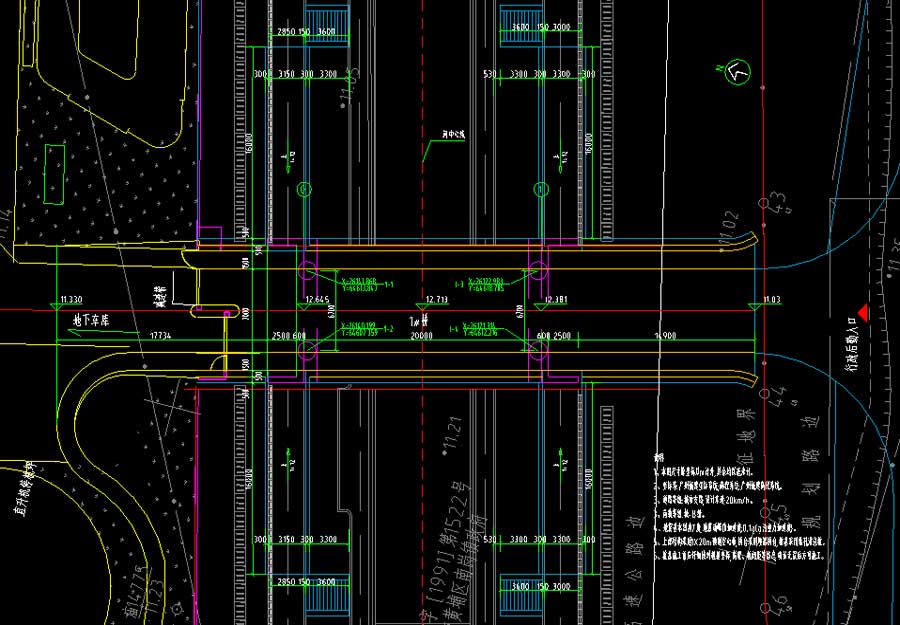

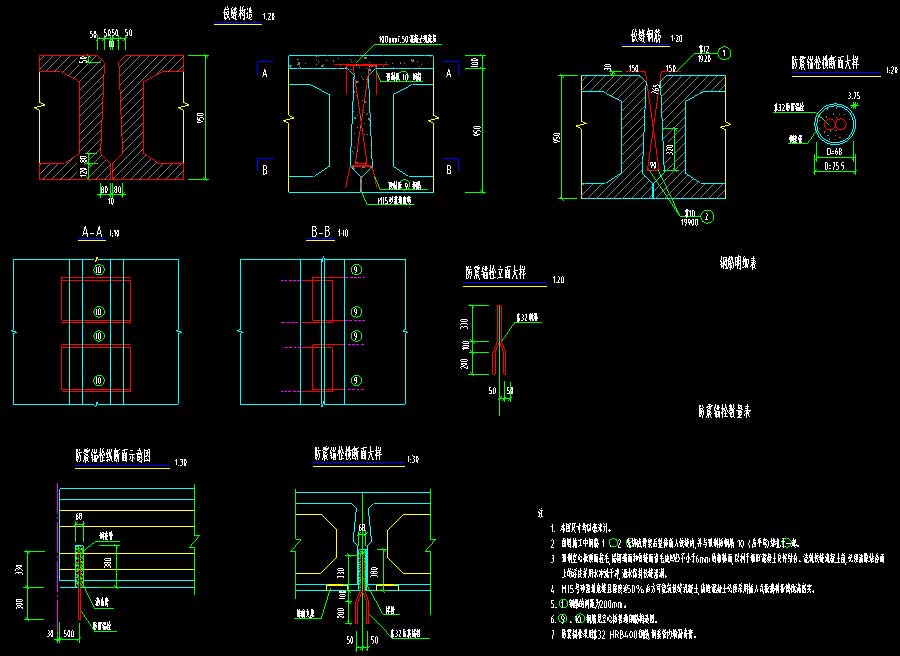

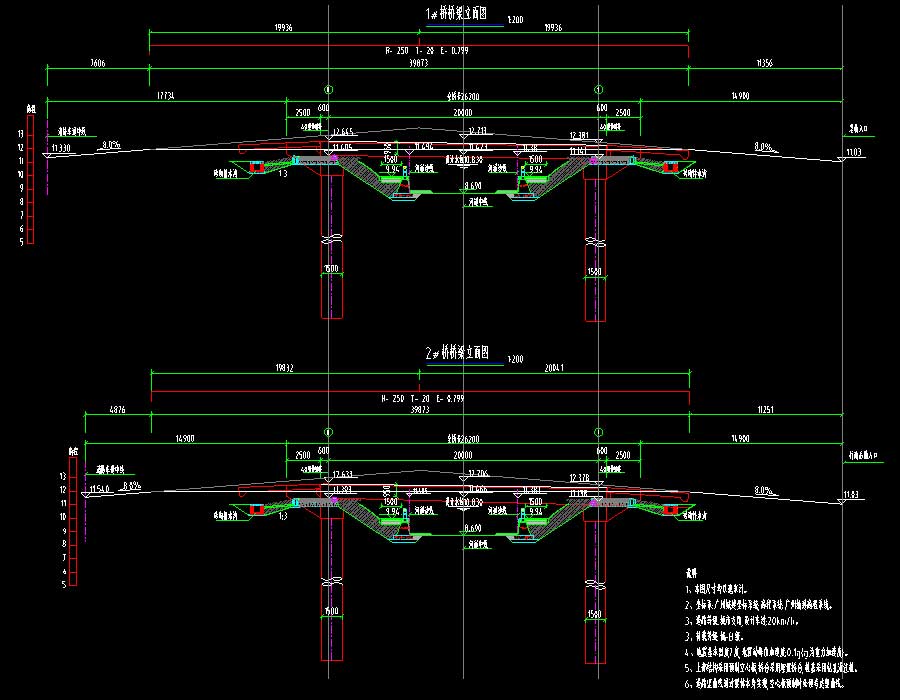

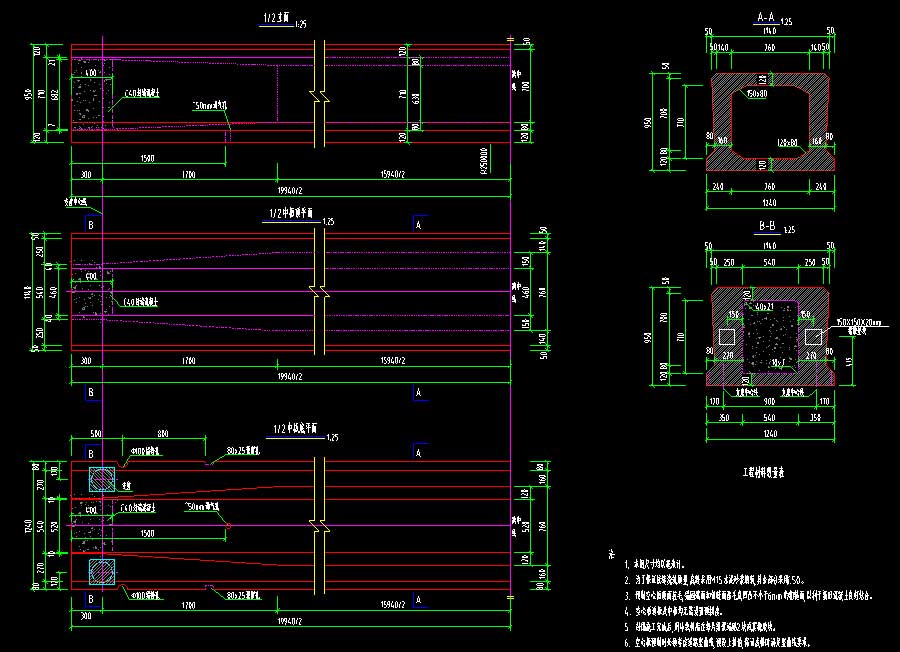

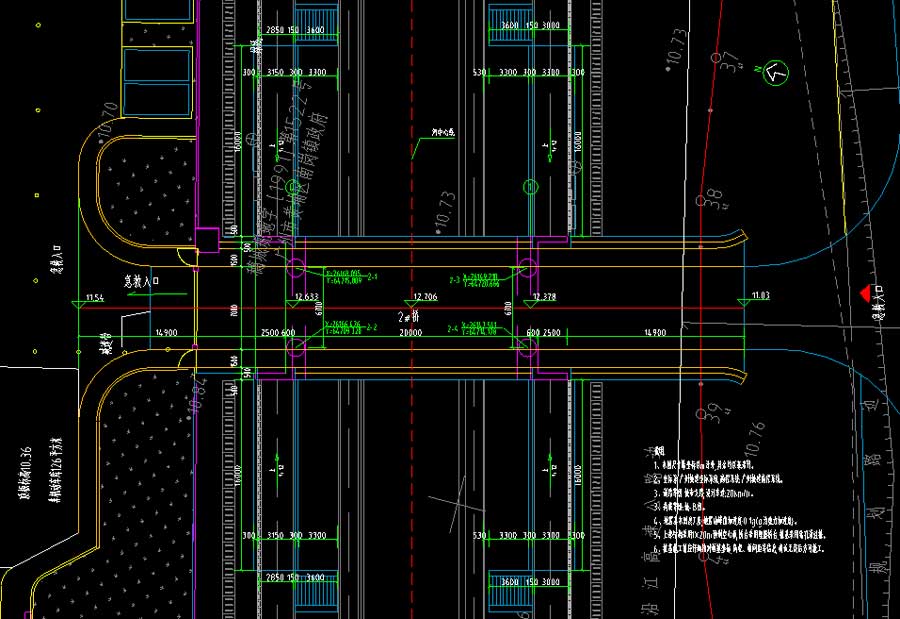

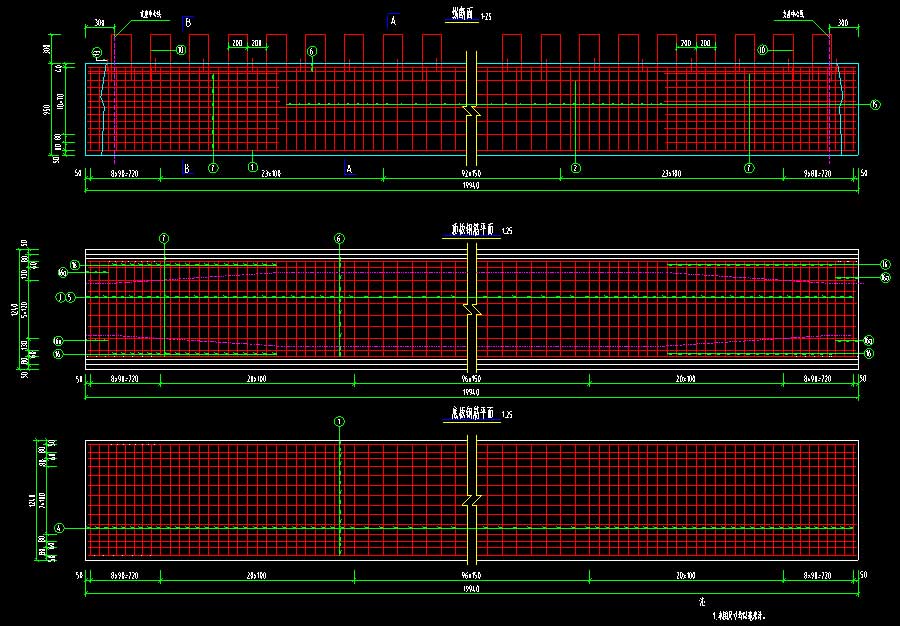

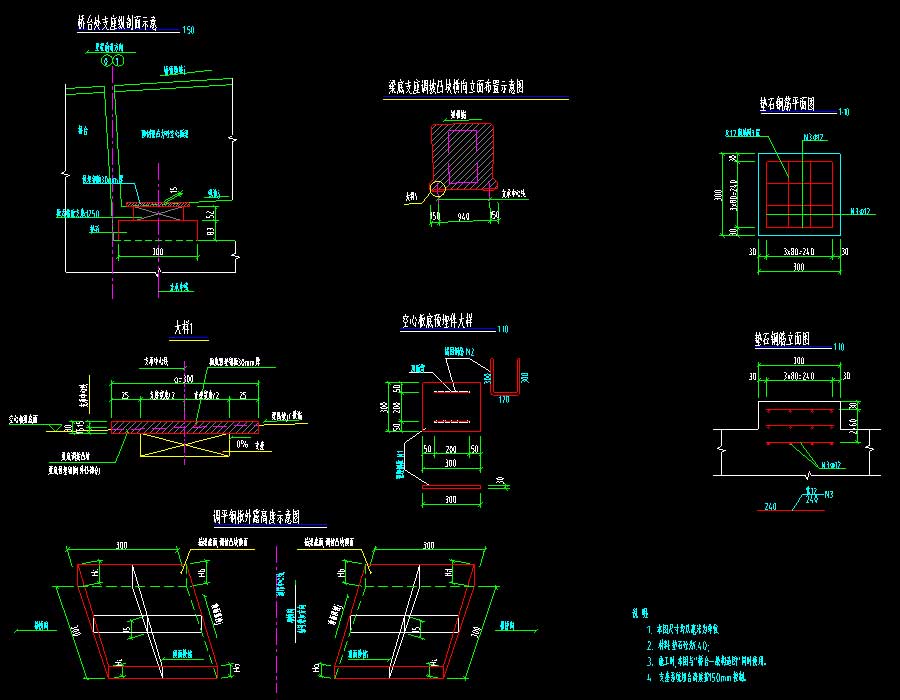

说明:该项目为某地两座跨河涌桥施工图,根据水利部门要求,河道范围内不设置桥墩,采用一跨过河,减少对水流的影响,不影响河道泄洪功能。两座桥梁跨径均为1×m,采用预制空心板。技术标准:(1)道路等级:城市支路,设计车速km/h;(2)荷载等级:城-B级;(3)地震基本烈度:7度设防(动峰值0.1g);(4)横坡:1.5%,最大纵坡8%;(5)环境类别:Ⅰ类;(6)桥梁结构设计基准期:100年;(7)桥梁结构设计安全等级:一级;图纸内容含:设计说明,工程数量表,桥梁总平面图,桥梁平面布置图,桥梁立面布置图、横断面图,桩基钢筋构造图,桩基声测管大样图,桥台一般构造图,桥台盖梁钢筋构造,桥台背墙钢筋构造图,桥台耳墙、挡块钢筋构造图,支座及垫石设计图,预制空心板横向布置图,预制空心板一般构造图,预制空心板预应力钢束布置图,预制空心板中板普通钢筋构造图,预制空心板边板普通钢筋构造图,预制空心板板端加强钢筋构造图,预制空心板封锚端钢筋构造图,预制空心板铰缝钢筋构造图,预制空心板钢束定位钢筋构造图,预制空心板现浇层钢筋图,人行道栏杆构造图,桥梁人行道结构设计图,伸缩缝及桥面铺装设计图,搭板设计图,桥上绿化及花槽设计图。
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:广东省设计时间:2021建筑风格:效果图:无
