某大型EPC学校电气施工图3314841210文件大小:24.29M图纸张数:150张推荐人:zw00所属分类:电气专业
分 享
下  载
建筑面积:16854.24,920.88,15826.8,12558.8,8420.02,19470.38㎡地上层数:1,2,5,6层建筑高度:23.5,15.7,23.5,11.7,21.7m地下层数:2层高度类别:多层图纸深度:施工项目地址:重庆市设计时间:2020

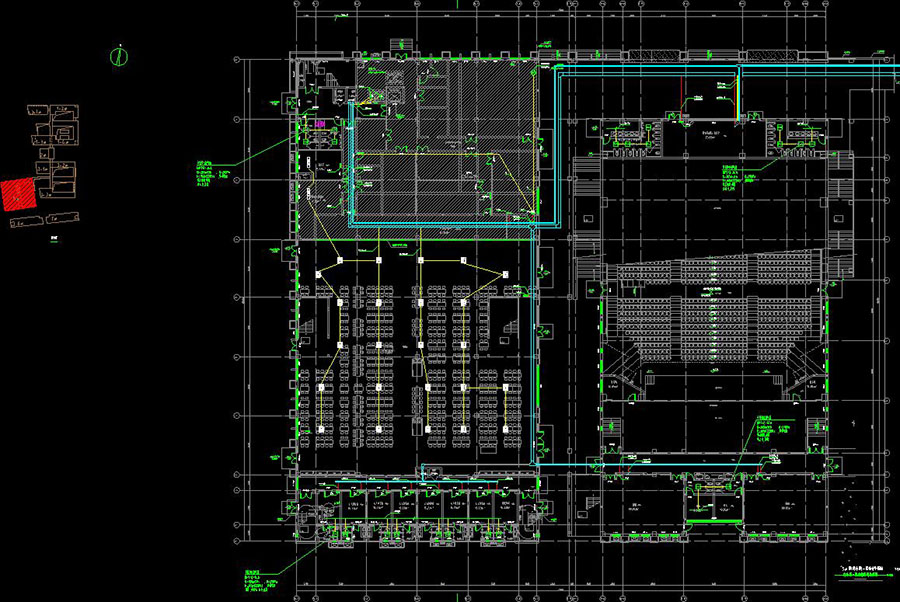

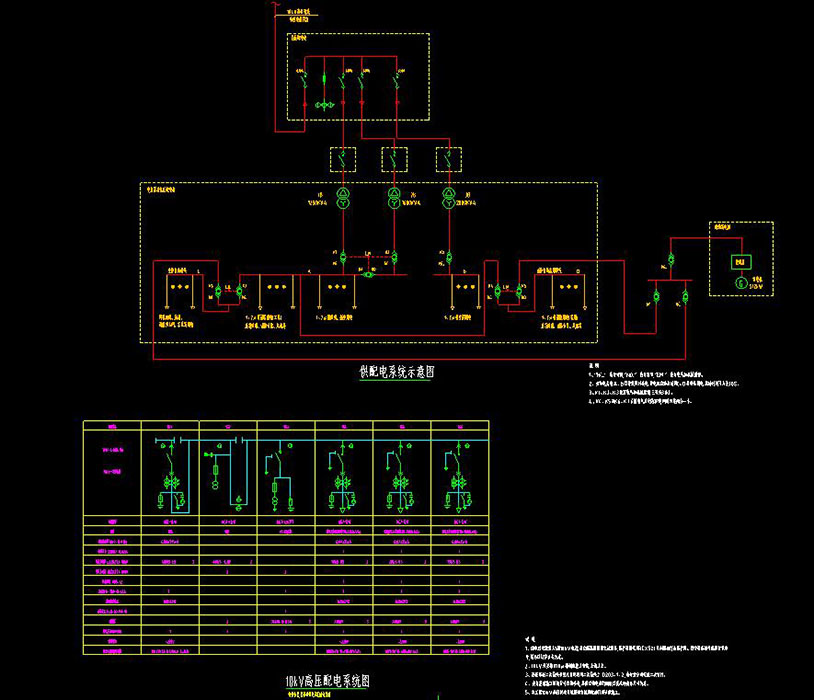

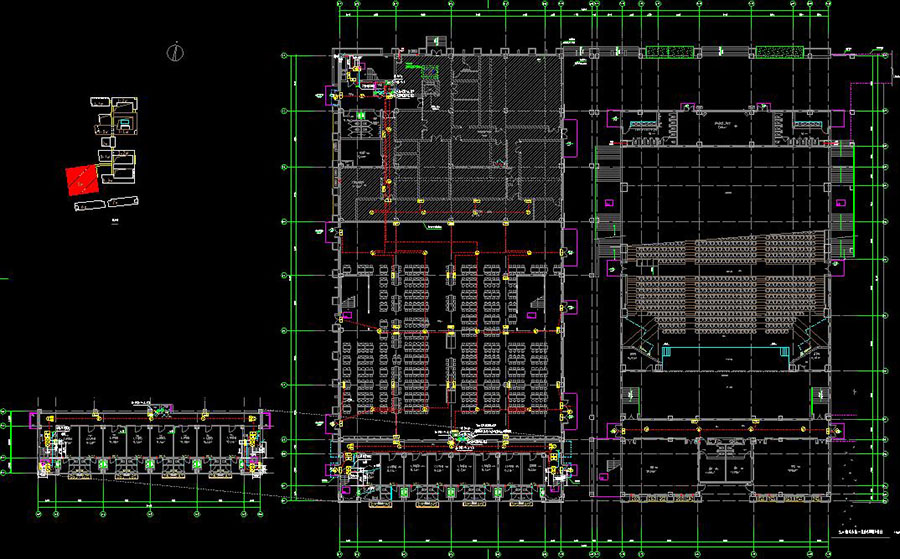

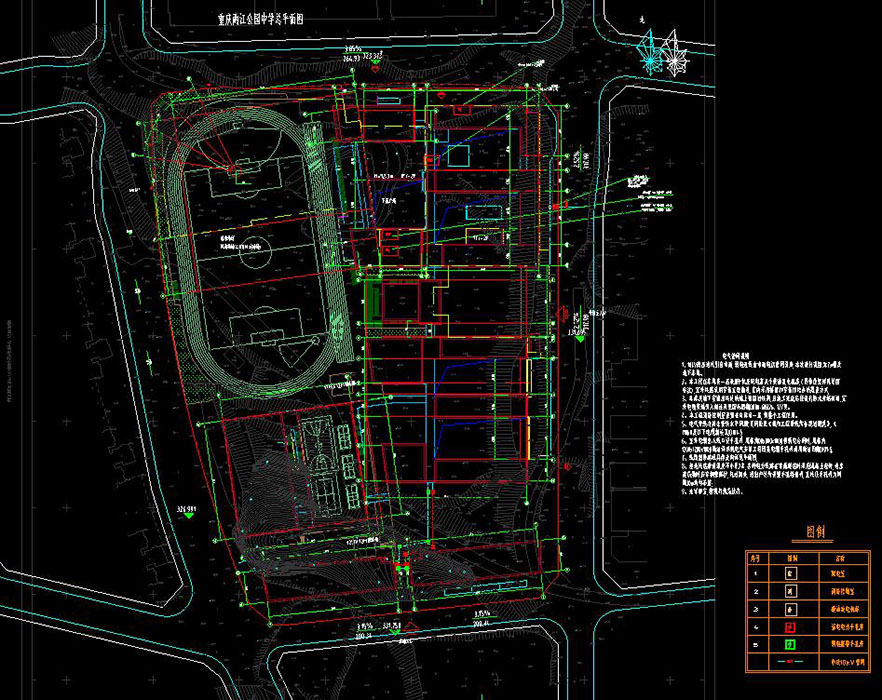

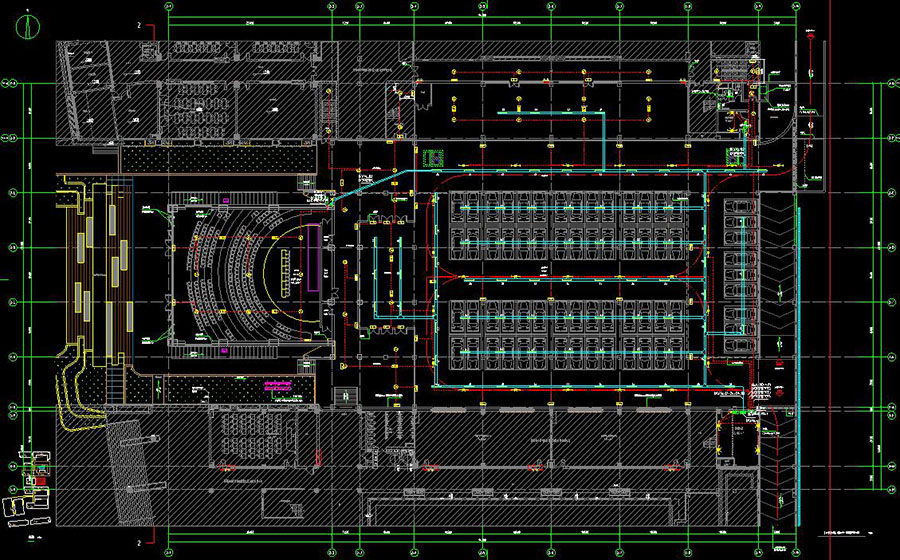

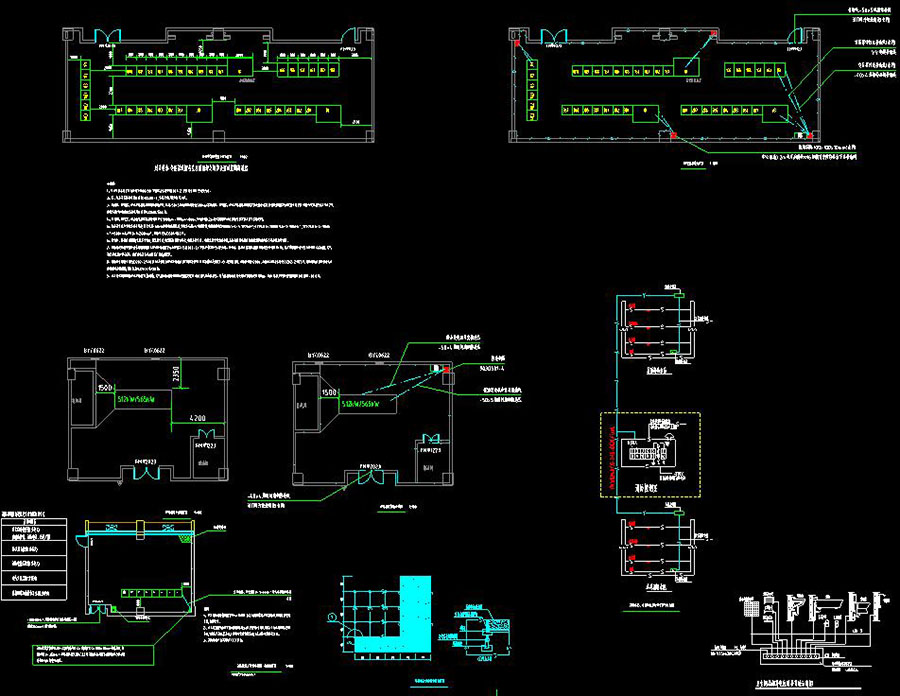

说明:本项目规划总用地面积65926.03㎡,总建筑面积约99971.14㎡,其中地上78218.48㎡,地下21752.66㎡,主要功能为学校建筑,包括有教学楼、办公楼、食堂、风雨操场、多功能厅、学生宿舍等,1#初中教学楼建筑面积16854.24㎡,高度23.5m,2#会议厅建筑面积920.88㎡,高度15.7m,3#高中教学楼建筑面积15826.8㎡,高度23.5m,4#风雨操场建筑面积12558.8㎡,5#配套综合楼建筑面积8420.02㎡,高度11.7m,6~7#学生宿舍楼建筑面积19470.38㎡,高度21.7m,地下车库(停车数384辆,其中一次充电车位38辆比例为15%,预留充电车位57辆比例为15%)建筑定性为大型以及I类地下车库,5#报告厅建筑定性为乙等、5#食堂建筑定性为大型食堂,2#风雨操场根据建筑定性非乙和丙级体育场馆。图纸包含:电气施工图设计说明,电气消防设计说明,设备材料表,高低压配电系统图,消防水泵低压配电系统图,竖向干线图,消防电源监控、电气火灾监控系统图,配电房及柴发布置大样、接地平面图,可燃气体报警系统图、一氧化碳监测系统图、智能电力监控系统结构示意图,应急照明和疏散指示系统图,火灾自动报警系统图,配电箱系统图,应急照明平面图,桥架走向平面图,动力平面图,消防报警平面图,屋顶防雷平面图,基础接地平面图,电气总平面图等
