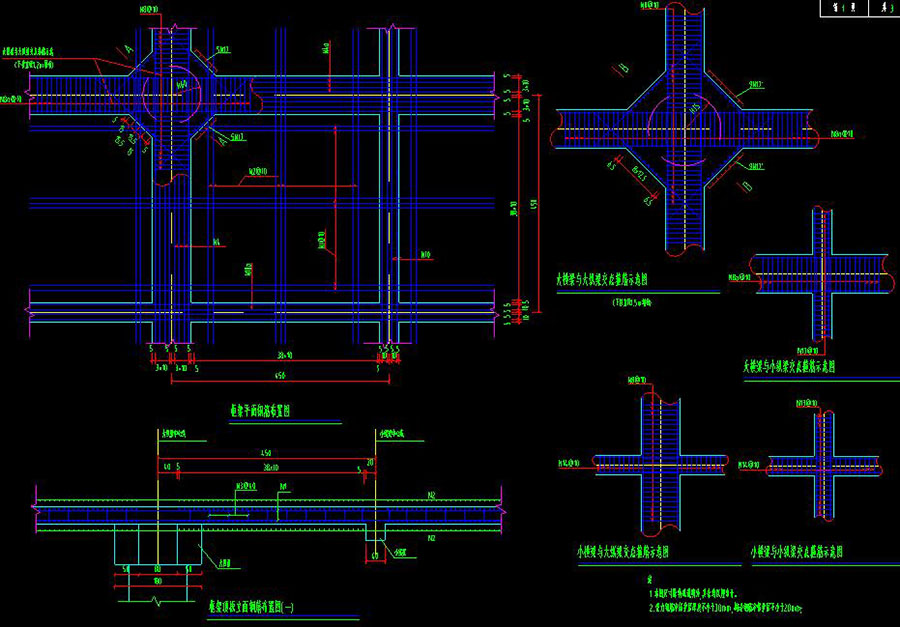

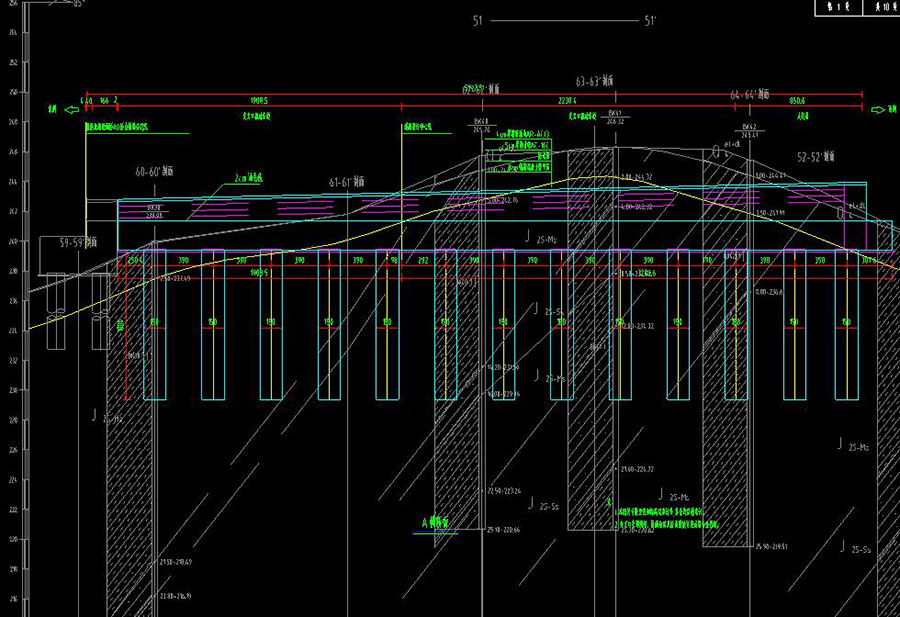

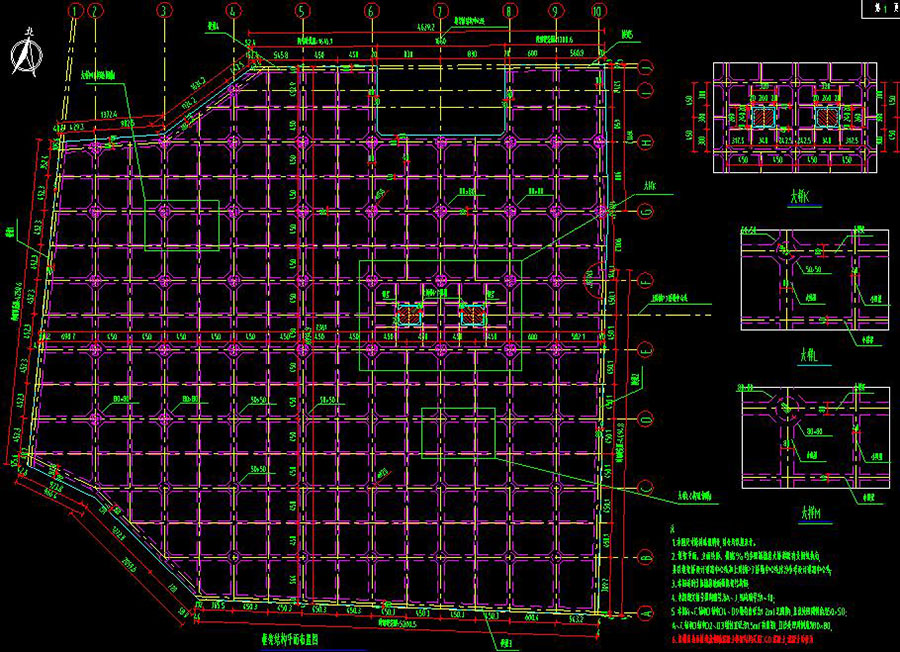

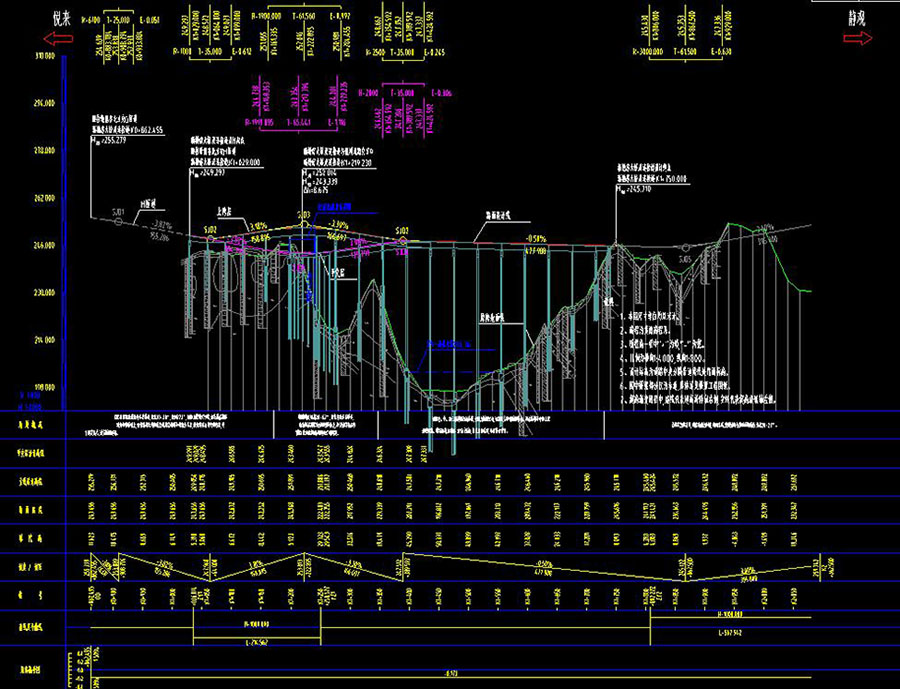

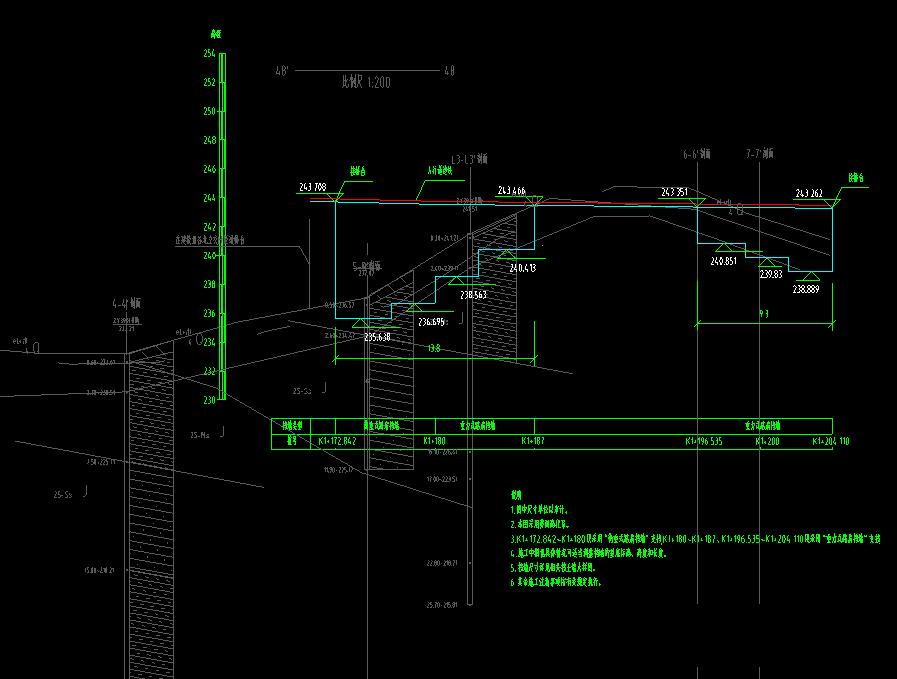

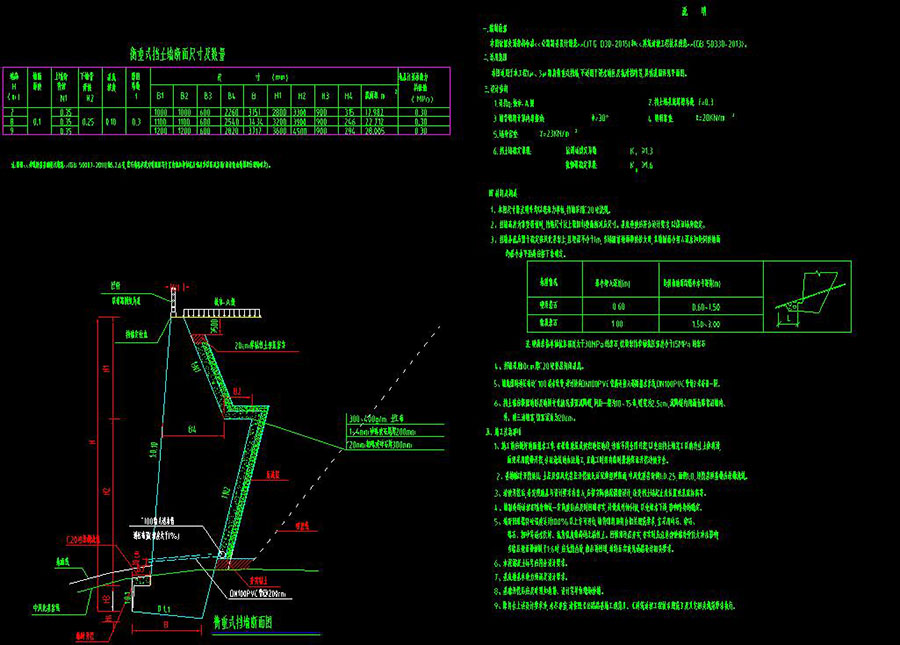

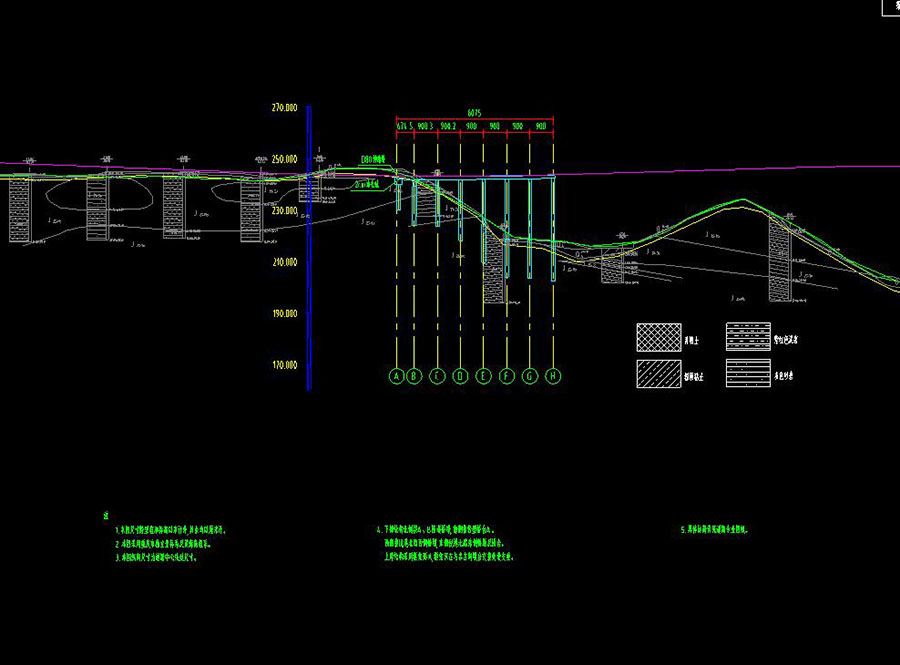

说明：大桥及连接道工程道路、交通、桥梁工程施工图，设计范围：K1 029～K1 750，道路全长721m，道路等级为城市主干路，设计速度为60km/h，双向6车道，标准段路幅宽度为36m，占地面积27680㎡（不含边坡面积），图纸内容包含：道路工程设计说明，区位图，道路标准横断面图，道路总平面图，道路总纵断面图，主线直线、曲线及转角一览表，匝道直线、曲线及转角一览表，主线、匝道逐桩坐标表，道路平面图，道路主线纵断面图，匝道纵断面图，路基典型横断面图，道路横断面图，交叉口竖向设计图，土石方数量表，控制爆破区域图，特殊路基处理分布图、处置数量表，陡坡路堤及填挖交界处理设计图，三维网植草护坡大样图，TBS生态护坡大样图，路面结构及路缘石结构大样图，人行道板结构图，人行道残疾人通道设计图，盲道设计图，双管防撞护栏构造图，人行道栏杆大样图，挡墙立面图，现状道路迁改道路标准横断面及路面结构图，现状道路迁改道路平面图，现状道路迁改道路纵断面图，现状道路迁改直线、曲线及转角一览表，现状道路迁改逐桩坐标表，现状道路迁改道路横断面图，现状道路迁改土石方数量表，波形护栏大样图，挡墙典型横断面，路肩衡重式挡墙大样图，河道行洪断面补偿开挖图，格宾笼大样图，交叉口信号设施设计图，交通标志版面设计图，导向车道标志版面设计图，指路标志版面设计图，机动车导向箭头大样图，地面道路标线大样图，机动车及人行信号灯单柱式灯杆安装图，交通信号灯安装结构图，横梁电子警察安装结构图，单柱式交通标志杆结构设计图，悬臂式交通标志杆结构设计图，二次过街设施大样图，信号管线手孔大样图，电缆管道埋设断面图，机箱基础设计图，外场设备机箱设计图，凸面镜一般构造图，道钉防撞桶大样图，城市道路橡胶减速带大样图，交叉口框架桥施工图设计说明，交叉口框架桥主要工程数量表，平立面布置图，横断面布置图，框架一般构造图，框架普通钢筋图，框架横梁钢筋图，桥墩一般构造图，桥墩钢筋布置图，桥墩系梁平面布置图，桥墩系梁钢筋布置图，桥墩地系梁平面布置图，桥墩地系梁钢筋布置图，桥墩桩基钢筋布置图，桥台一般构造图，桥台钢筋布置图，桥台桩基钢筋布置图，交叉口位置路缘石、栏杆和防撞墙平面布置示意图，人行道一般构造图，人行道栏杆构造图，桥面铺装一般构造图，车行道伸缩缝构造图，人行道伸缩缝构造图，车行道防撞护栏构造图，分隔护栏构造图等等
