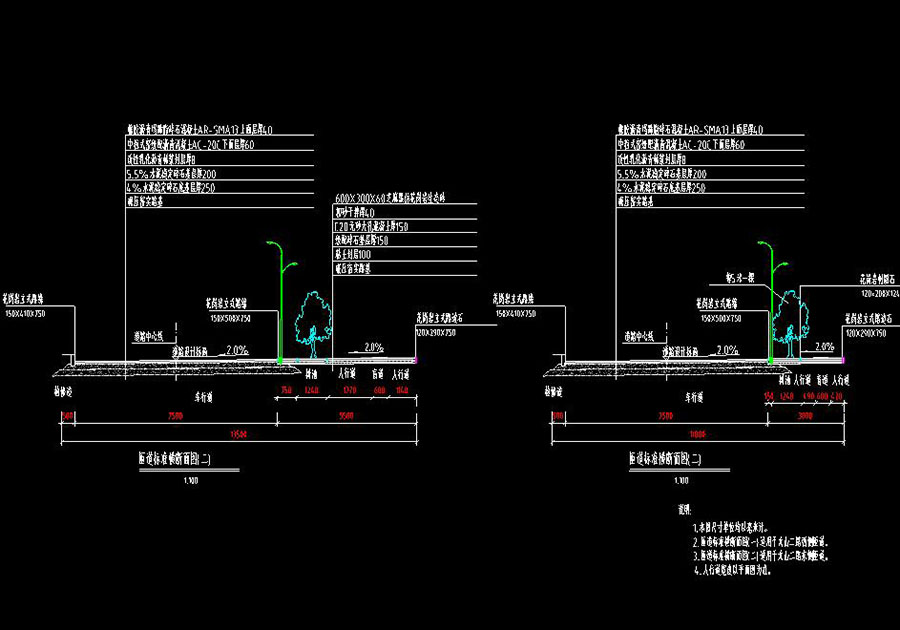

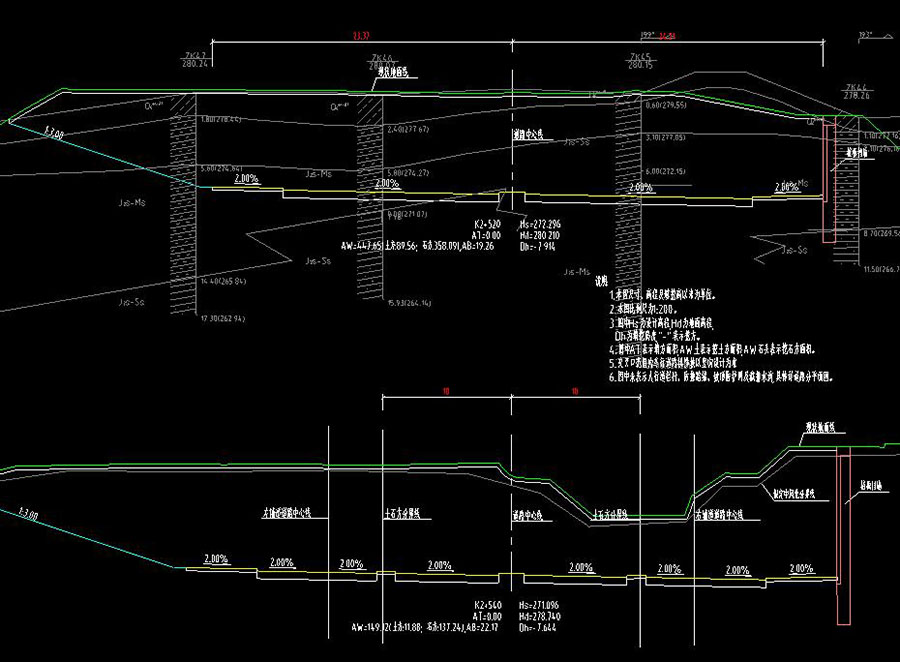

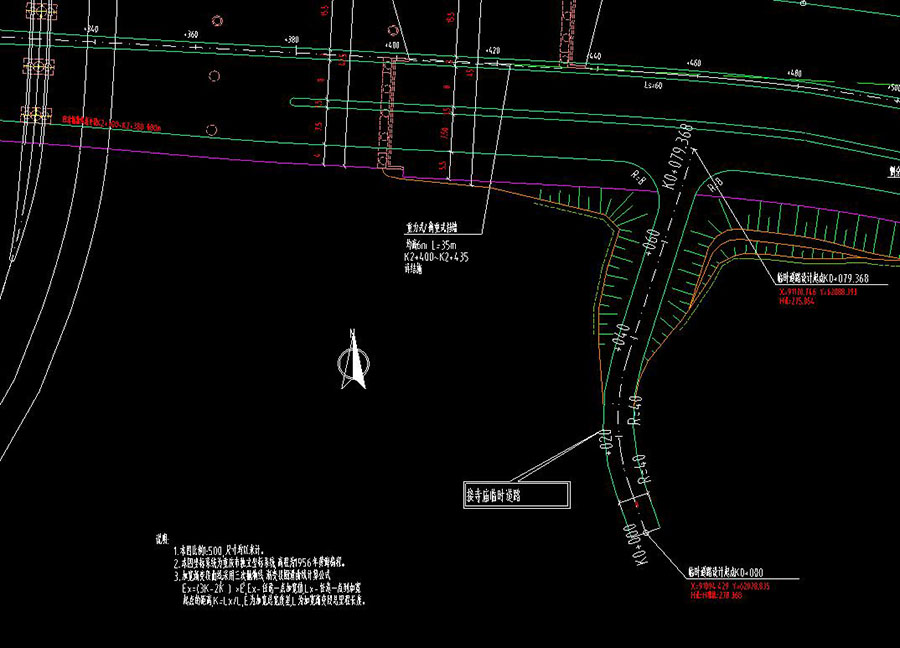

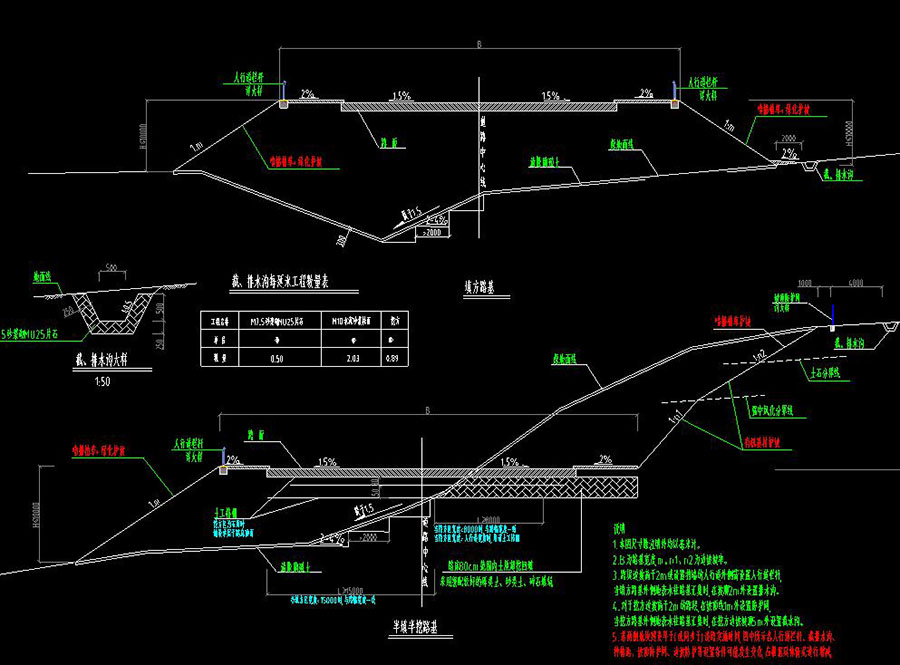

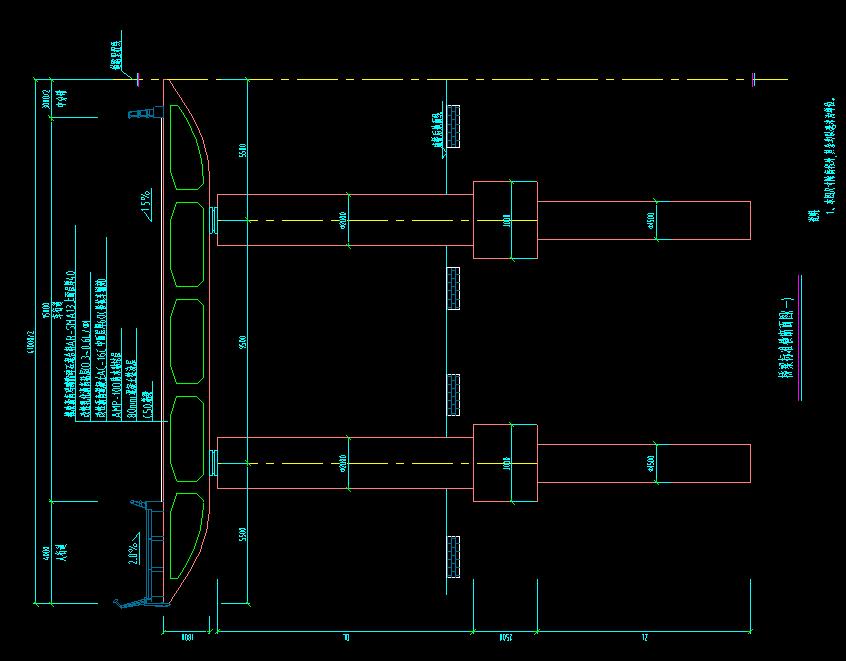

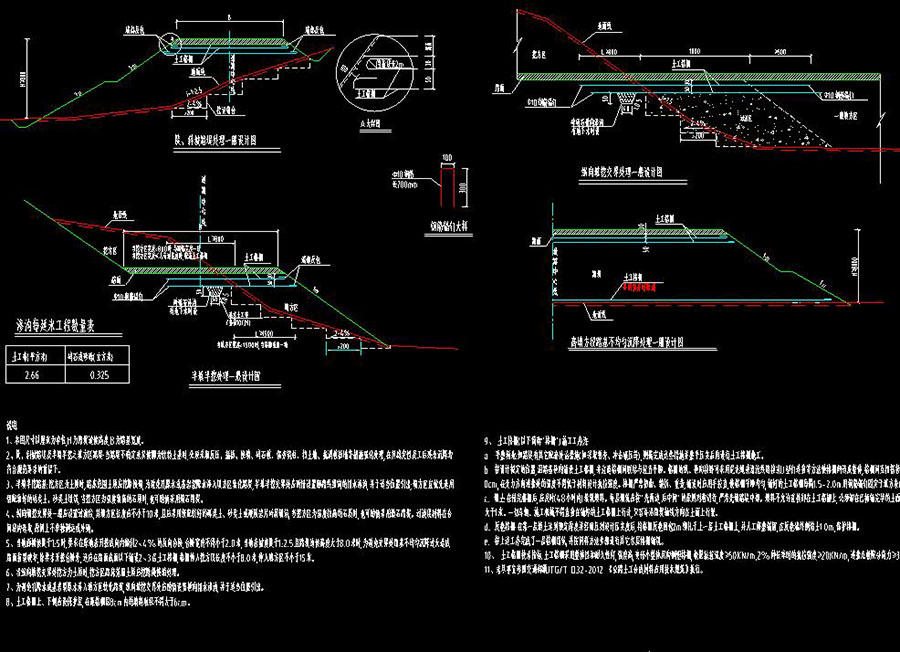

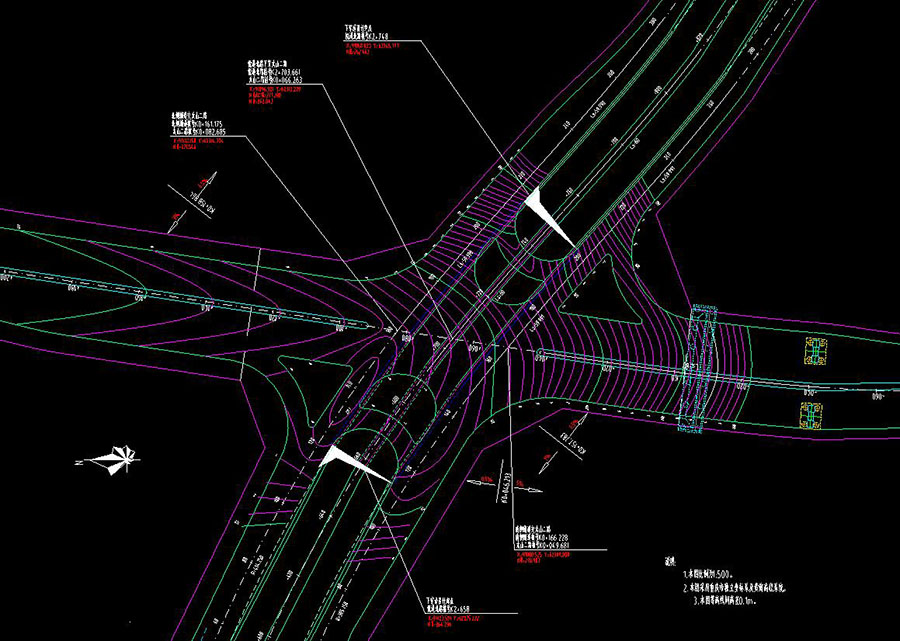

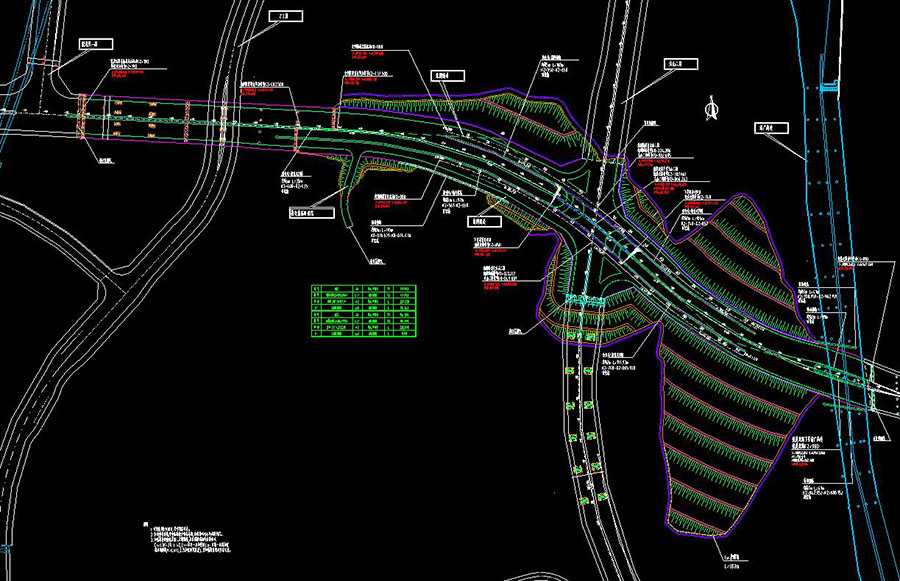

说明：大桥及连接道道路工程-道路、交通、结构边坡、桥梁施工图，为城市主干道，设计车速为60km/h，双向6车道，标准路幅宽度44m，道路呈东西走向，本次施工图设计为三期工程，为悦港北路与悦港纵一路交叉口至终点段，桩号范围为K2 190~K3 006.82，包含一座悦港北路跨冲沟桥梁以及与太山二路节点菱形立交，其中桥梁采用分幅设计，左幅桥长247.5m，右幅桥长212.5m，下穿道闭口段长度为90m。图纸内容包含：道路施工图说明，道路工程数量表，区位图，道路总平面图，道路分平面图，特殊路基处理平面图，直曲表及逐桩坐标表，辅道直曲表及逐桩坐标表，土石方调配平面图，主线道路纵断面图，辅道纵断面图，交叉口竖向设计图，道路标准横断面图，路基设计图，陡坡路堤或填挖交界处理设计图，道路一般横断面图，辅道道路一般横断面，土石方数量表，路面结构及缘石大样图，盲道大样图，人行道栏杆大样图，坡顶防护网构造大样，新旧沥青路面搭接图，喷播植草护坡大样图，有机基材护坡大样图，薄层抗滑层结构图，防撞护栏大样图，中央分隔带排水设计图，软土路基处理图，强夯设计图，人行道残疾人通道设计图，临时道路平面图，临时道路纵断面图，临时道路标准横断面图，临时道路一般横断面图，临时道路土石方数量表；交通工程施工图设计说明，工程量清单，交通标志标线分平面图，交通信号设施分平面图，典型路段布置图，交通标线大样图，交通标志版面大样图，单柱式标志结构图，悬臂式标志结构图，人行信号灯灯杆安装图，信号灯灯杆安装图，电子警察安装图，机箱基础图，管道开挖埋设断面图，箱体及杆件接地图，接线手井大样图，钢管隔离柱大样图，监控立杆大样图；结构及边坡工程施工图设计总说明，地通道平面布置图，地通道地质纵横断面，挡墙平面布置图，桩位坐标表，挡墙地质纵横断面，地通道一般构造，地通道钢筋构造，车行地通道排水一般构造，车行下穿道排水沟大样，车行地通道内部装饰设计图，车行地通道施工缝及沉降缝一般构造，折背式挡墙大样图，重力式挡墙大样图，衡重式挡墙大样图，扶壁式挡墙大样图，板肋式锚杆挡墙一般构造，桩板挡墙一般构造，桩板挡墙钢筋构造，预应力锚索大样，下穿渝广高速桩板挡墙平面布置图、桩位坐标表、挡墙地质纵断横断面、挡墙一般构造、钢筋构造桩基护壁钢筋构造等等
