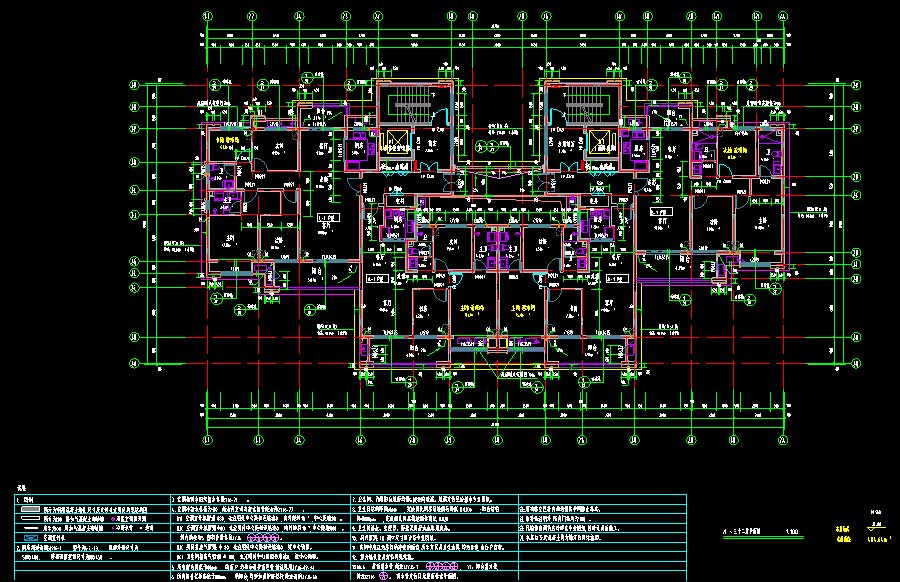

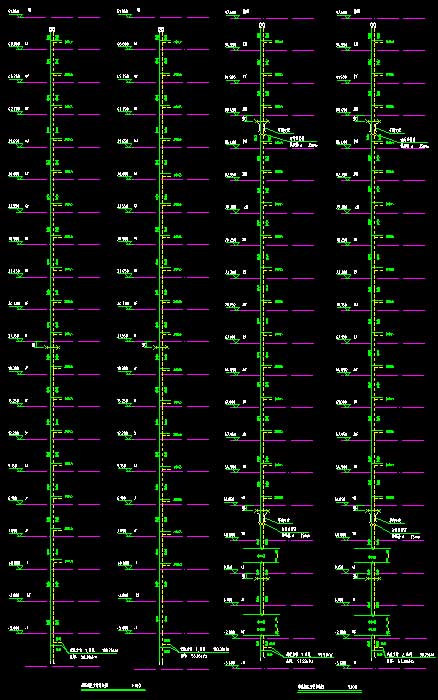

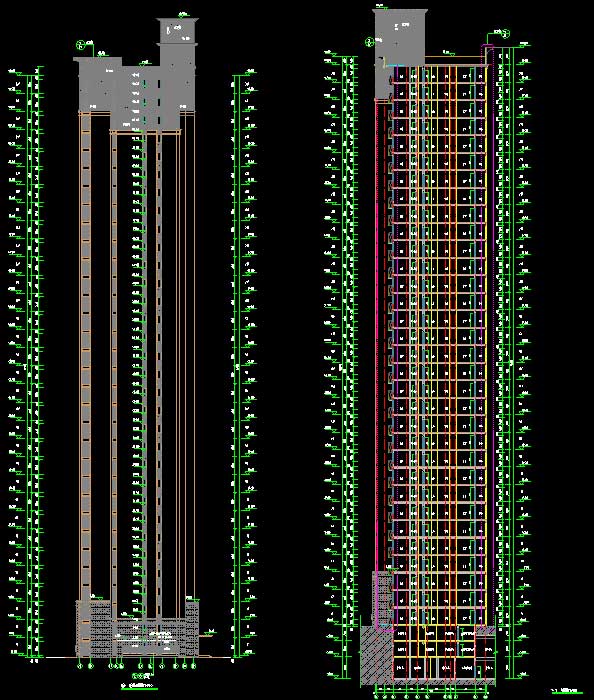

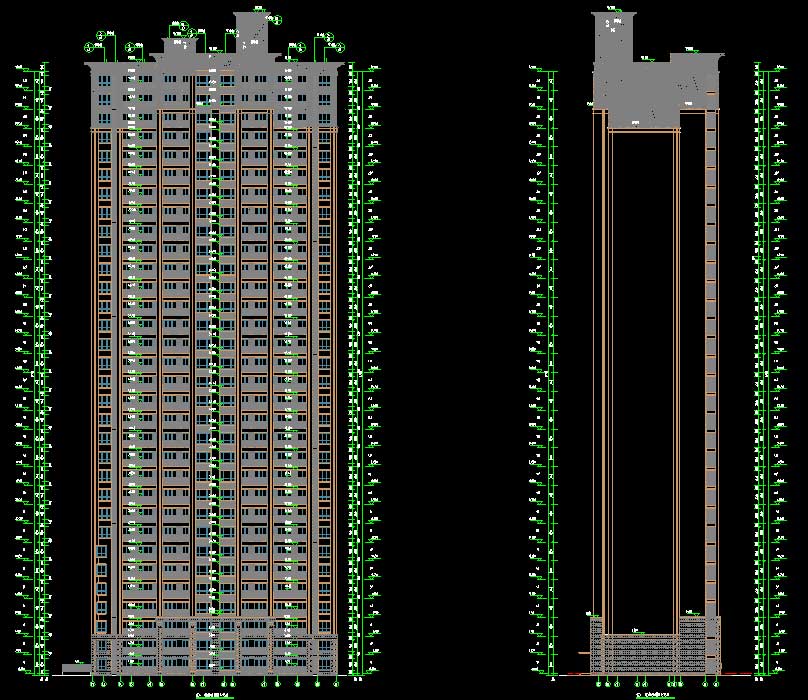

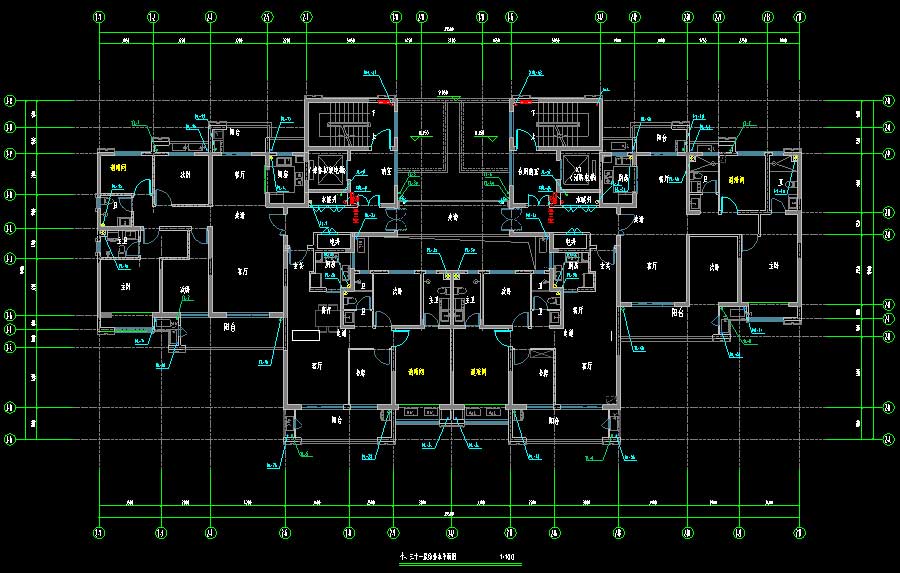

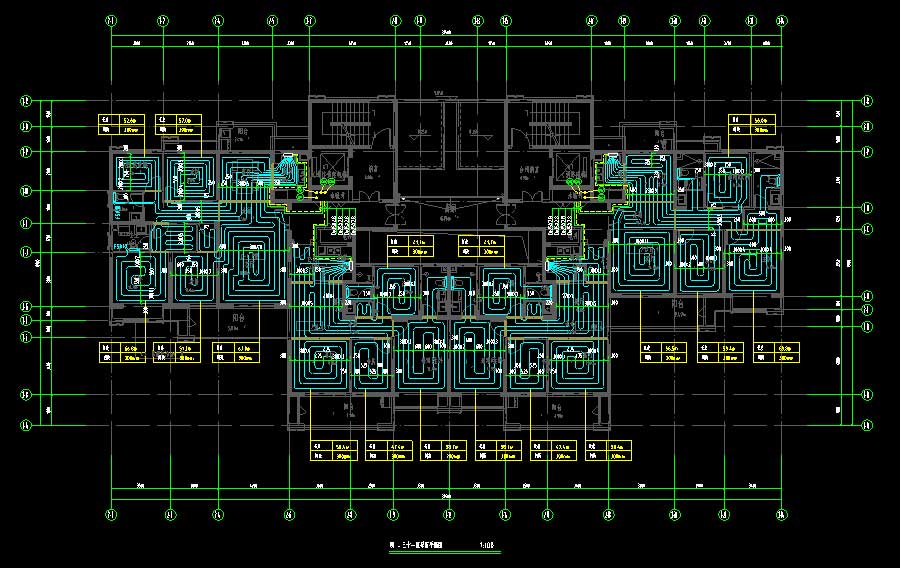

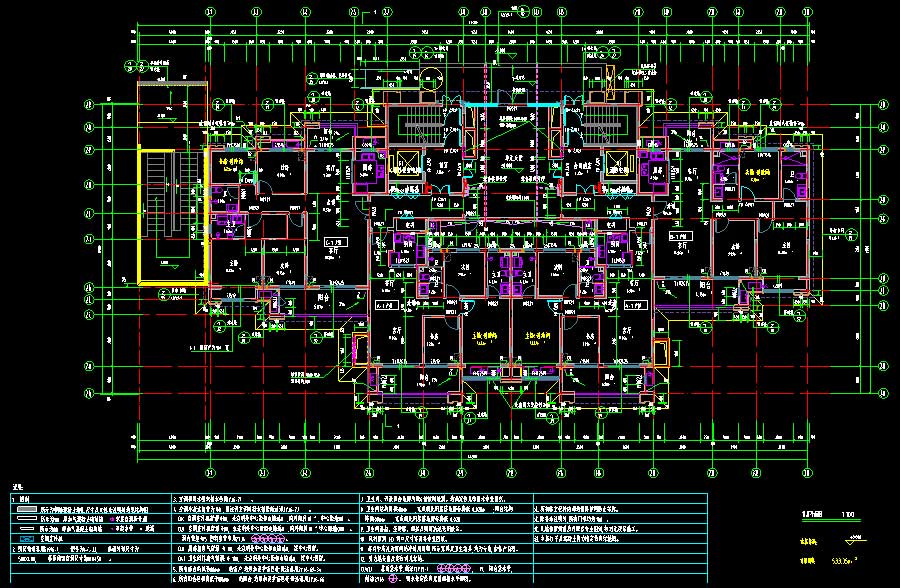

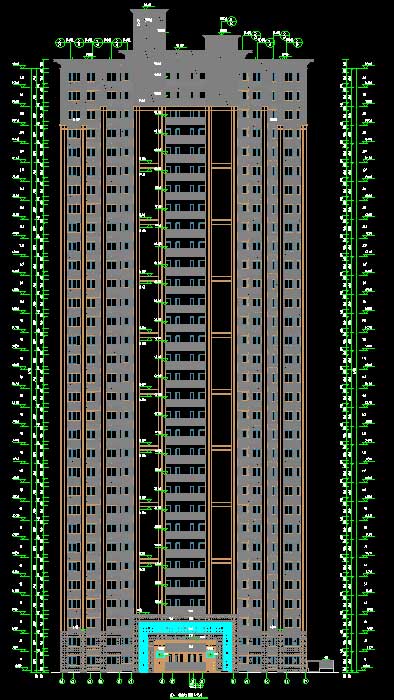

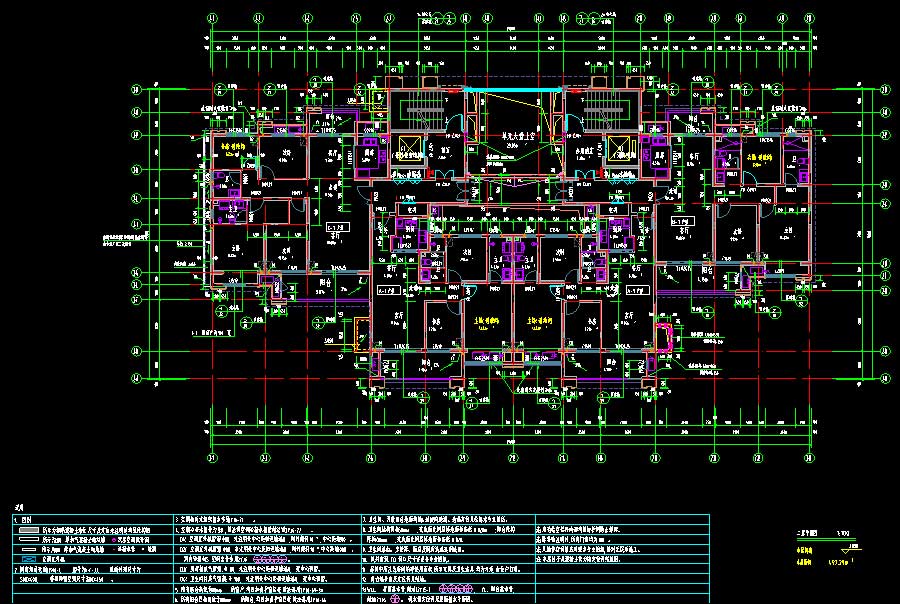

说明:该项目为某小区1#~4#、6#、7#、9#住宅楼建筑、给排水、采暖通风施工图(6、7、9#无暖通图纸,4、6、7、9#无给排水图纸,建筑专业缺部分图纸)。抗震设防烈度为7度,主要结构形式为剪力墙结构。6#、9#地上层数均为27层,地下层数均为2层,建筑高度均为82.55米,建筑面积分别为14985.06、14360.25平方米;1~4#、7#地上层数均为32层,地下层数均为2层,建筑高度均为97.8米,建筑面积为16865.14~17490.22平方米。图纸内容含:建筑:建筑说明,防火设计专篇,居住建筑专业节能设计表,平面图,立面图,剖面图;给排水:给排水说明,给水系统原理图,排水系统原理图,空调冷凝水系统原理图,雨水系统原理图,压力排水系统原理图,消火栓及自动喷水系统原理图,给排水平面图,自动喷水平面图,给排水支管系统图,首层单独排水系统图;暖通:暖通说明,采暖管道布置平面图,采暖、防烟平面图,通风防排烟平面图,标准层新风空调预留洞口平面图,采暖立管系统图,通风、防排烟系统图,热力小间大样图、管井布置详图,地暖安装大样图等等。
建筑面积:17351.27,17490.22,17376.07,17384.61,14985.06,16865.14,14360.25㎡地上层数:32,32,32,32,27,32,27层建筑高度:97.8,97.8,97.8,97.8,82.55,97.8,82.55m地下层数:2层高度类别:高层图纸深度:施工项目地址:河南省设计时间:2018建筑风格:现代效果图:无
