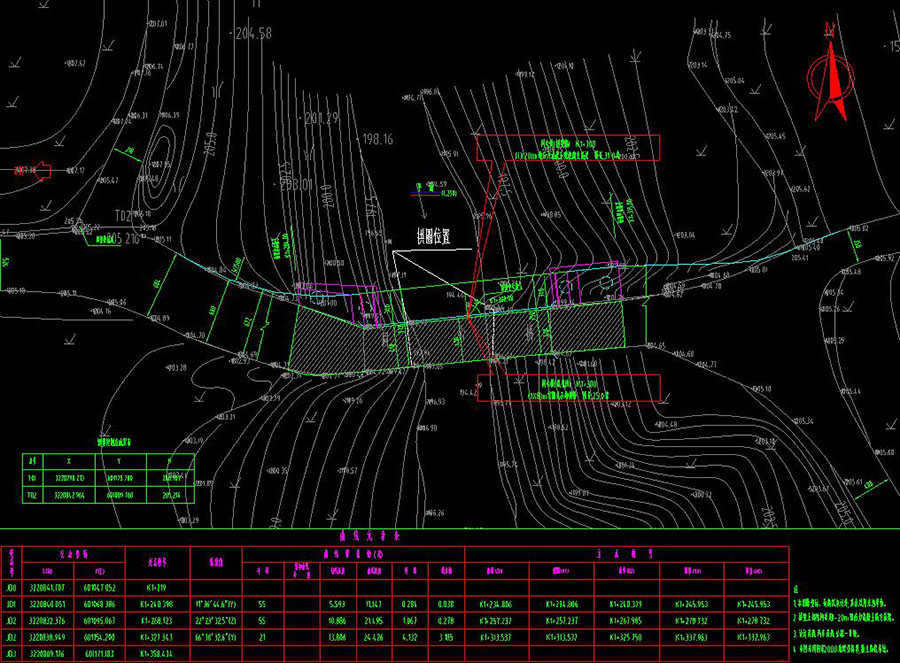

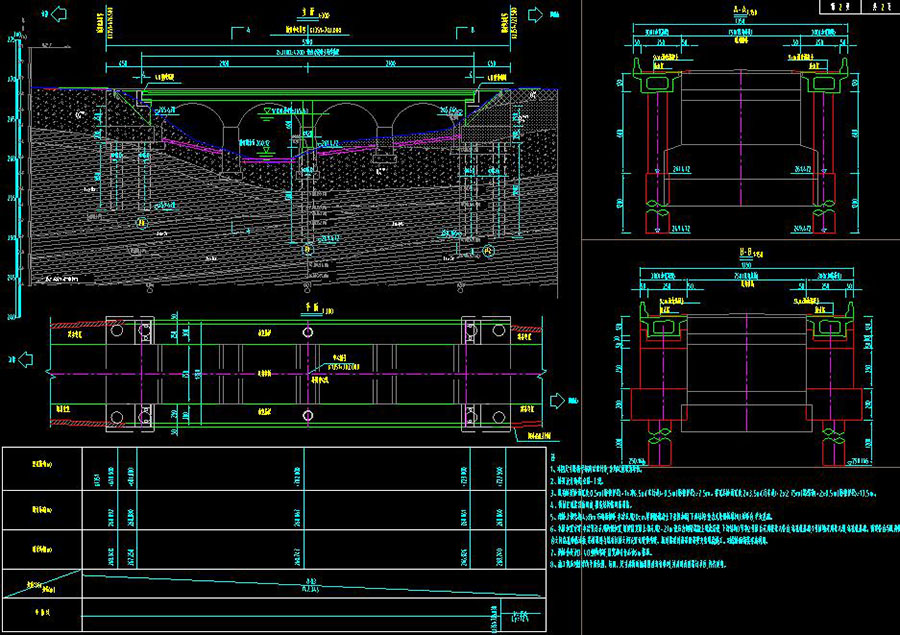

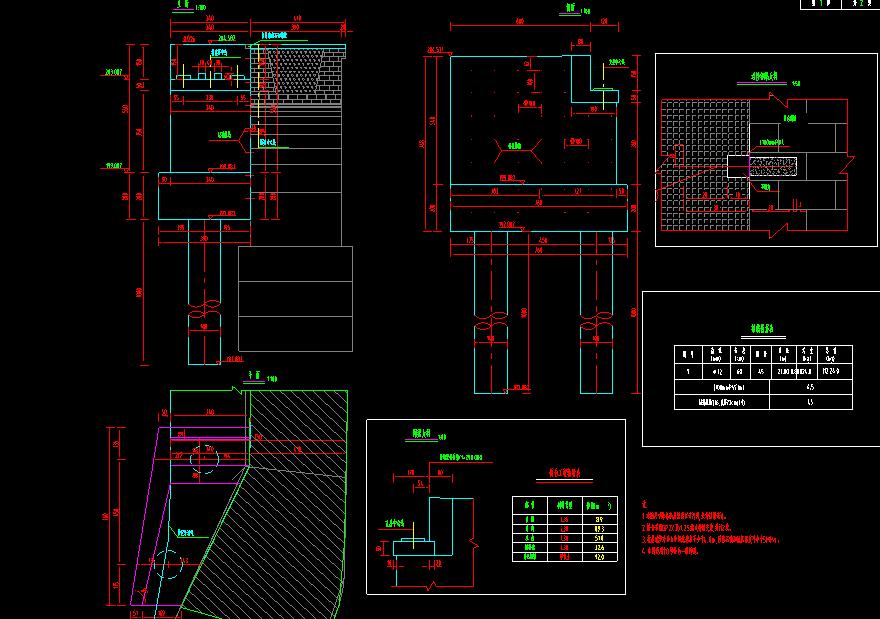

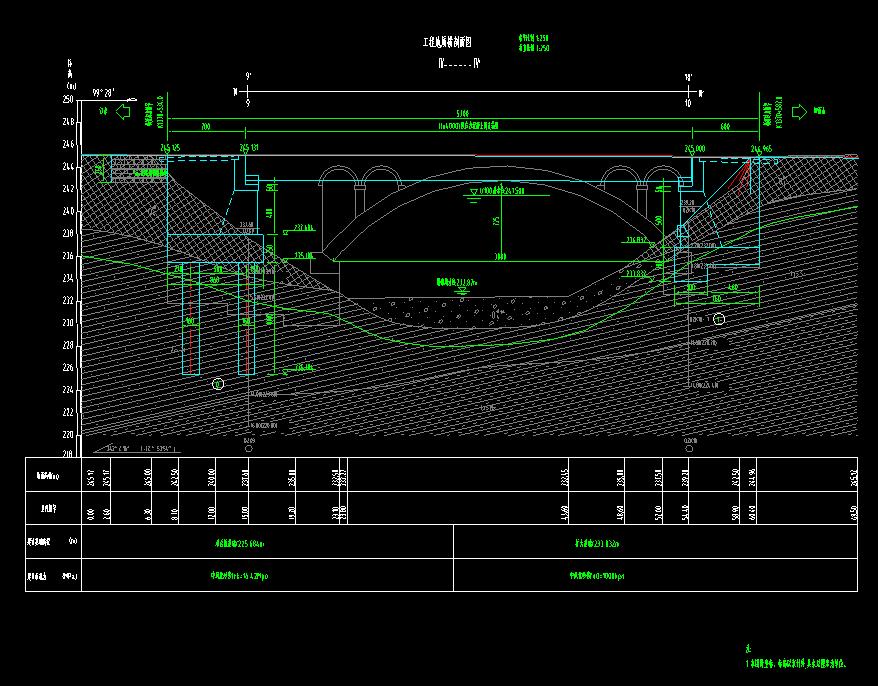

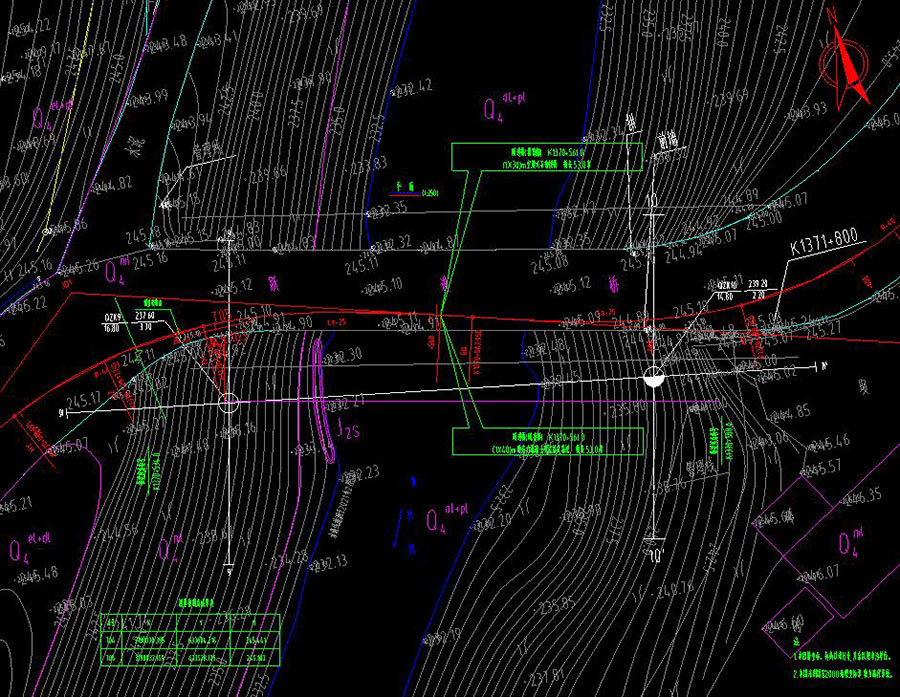

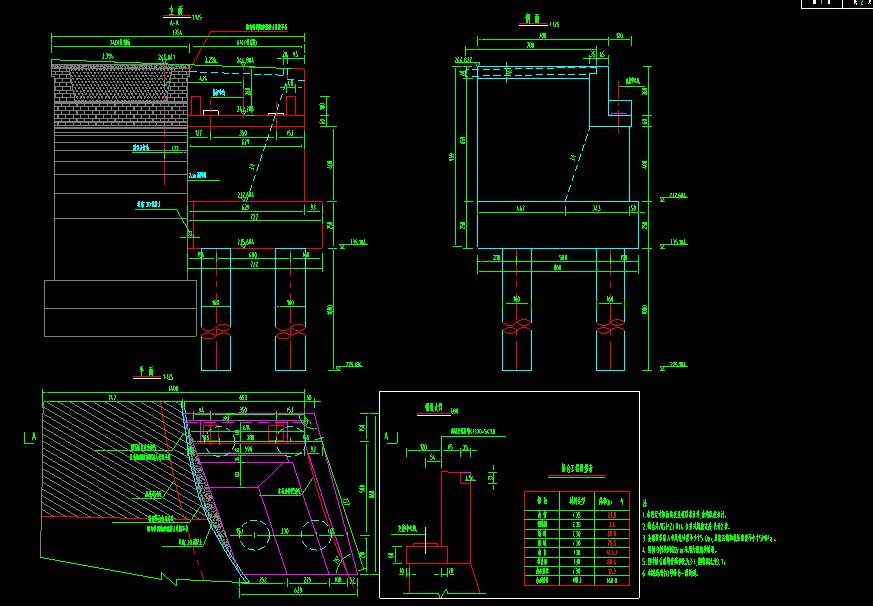

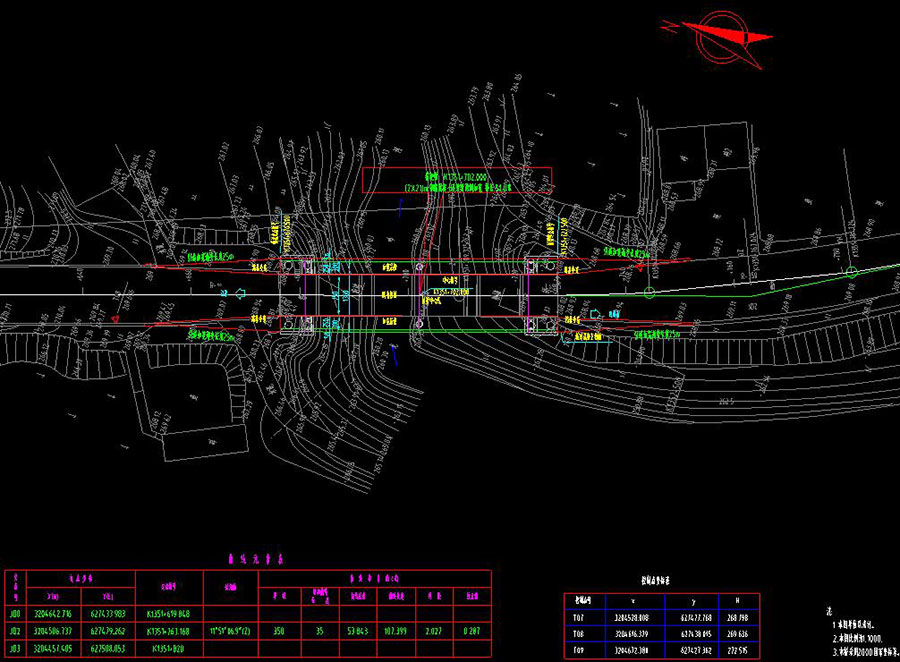

说明：某地3条窄桥加宽和独柱墩桥梁整治项目，分别为粽粑桥、跃进桥、同心桥，其中粽粑桥是一座4跨实腹式圬工连续拱桥，实测桥梁全长51m，桥宽7.8m，净跨径为 4×8.0m，桥上部结构由拱圈和拱上结构组成，拱圈净跨为4×8.0m，矢高3.0m，矢跨比约为 1/2.67，该桥拱圈、拱上侧墙均由砌体（粗料石）砌成，未设置翼墙、锥坡和调治构造物，桥面系由桥面铺装、栏杆、排水系统和标志组成，铺装采用沥青混凝土；跃进桥是一座1跨空腹式圬工拱桥，实测桥梁全长53m，桥宽7.4m，净跨径为1×30.0m，引道路基宽度10.5m，路肩宽度0.75m，桥上部结构由拱圈和拱上结构组成，拱圈净跨为1×30.0m，矢高7.25m，矢跨比约为1/4.138，该桥拱圈、拱上侧墙均由粗料石砌成，桥面行车道净宽6.4m，两侧设有混凝土护栏，铺装采用沥青混凝土；同心桥是一座1跨实腹式圬工拱桥，实测桥梁全长26.2m，桥宽4.3m，净跨径为1×8.0m，引道路基宽度4.0～4.9m，路肩宽度0.25m，桥上部结构由拱圈和拱上结构组成，拱圈净跨为1×8.0m，矢高2.7m，矢跨比约为1/2.963，拱圈厚35cm，该桥拱圈、拱上侧墙均由粗料石砌成，桥面行车道净宽3.8m，两侧设有钢管栏杆，桥面铺装采用水泥混凝土；本桥桥下部结构均由墩台、基础、河床组成，墩台采用浆砌粗料石，为重力式结构，基础为扩大基础。图纸包含：目录，设计说明，工程数量表，桥位平面图，地质平剖面图，桥型布置图，基础坐标表，桥台、桥墩一般构造图，桥台背墙钢筋构造图，桥台支座垫石、防震挡块钢筋构造图，桥台承台钢筋构造图，桥台桩基钢筋构造图，桩基声测管布置图，桥墩桩基钢筋构造图，桥墩墩柱钢筋构造图，支座平面布置图，支座结构构造图，箱梁一般构造图，箱梁预应力钢束构造图，箱梁普通钢筋构造图，箱梁端横梁钢筋构造图，箱梁中横梁钢筋构造图，箱梁翼缘加厚钢筋构造图，箱梁楔形块钢筋构造图，封锚及锚下加强钢筋构造图，伸缩缝构造图，桥面铺装构造图，桥面防撞护栏构造图、钢筋构造图，护栏诱导标设计大样图，桥面排水布置图，桥台锥坡及检修梯步构造图，施工顺序示意图，路线平纵断面图，引道路基变宽标准横断面图、平面示意图、防护设计图，道路标线设计图，波形梁护栏数量表，波形梁护栏结构设计图，交通管制示意图，桥梁信息公示牌设计图等
