单层低层开闭所多专业施工图3724451203文件大小:46.54M推荐人:夜光表图纸张数:64张所属分类:多类专业所含专业:建筑、结构、电气
分 享
下  载
建筑面积:221.7㎡地上层数:1层建筑高度:地下层数:高度类别:低层图纸深度:施工项目地址:重庆市设计时间:2019建筑风格:现代效果图:无

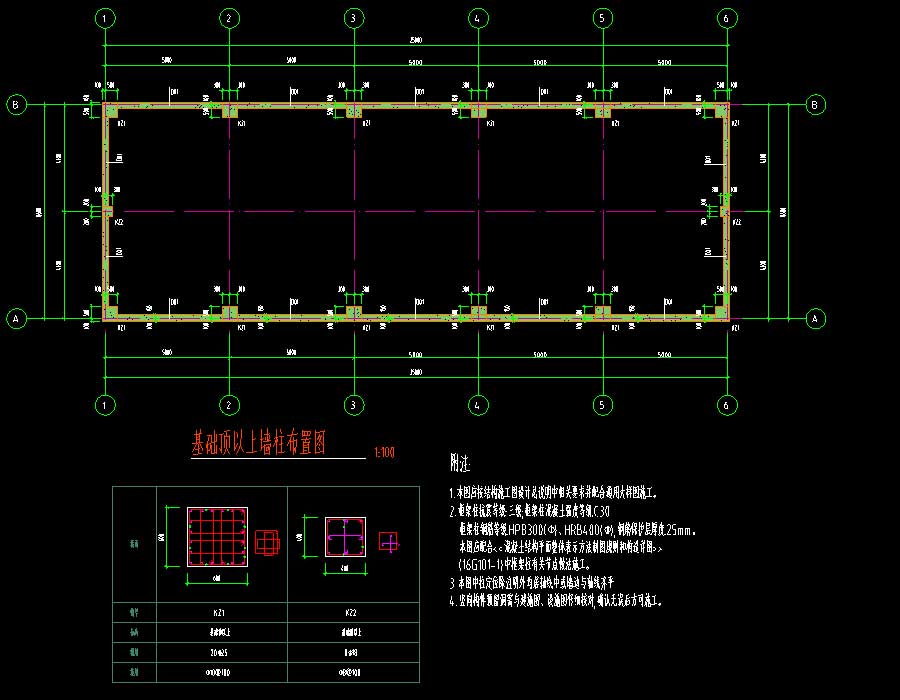

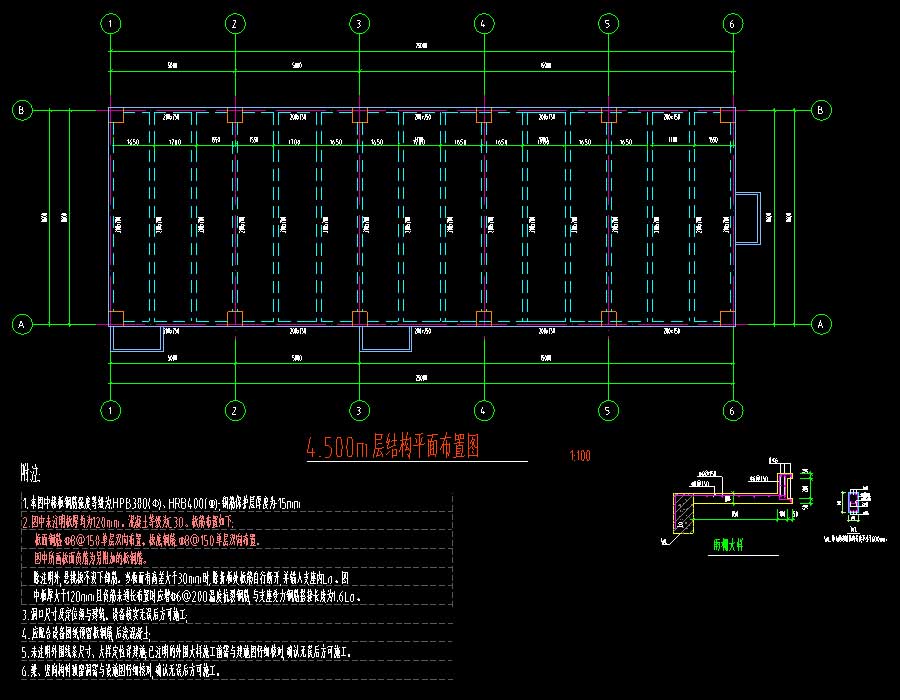

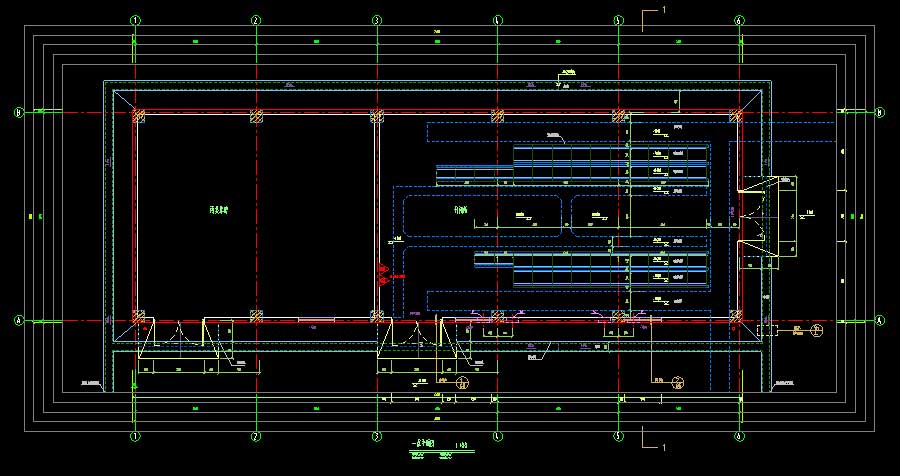

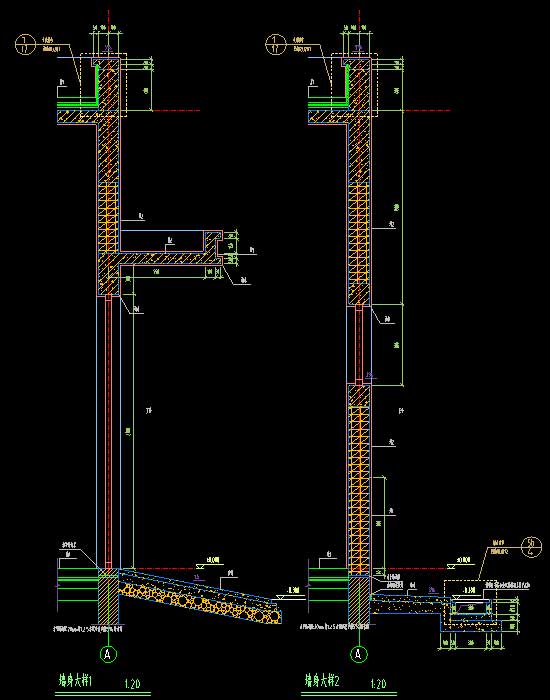

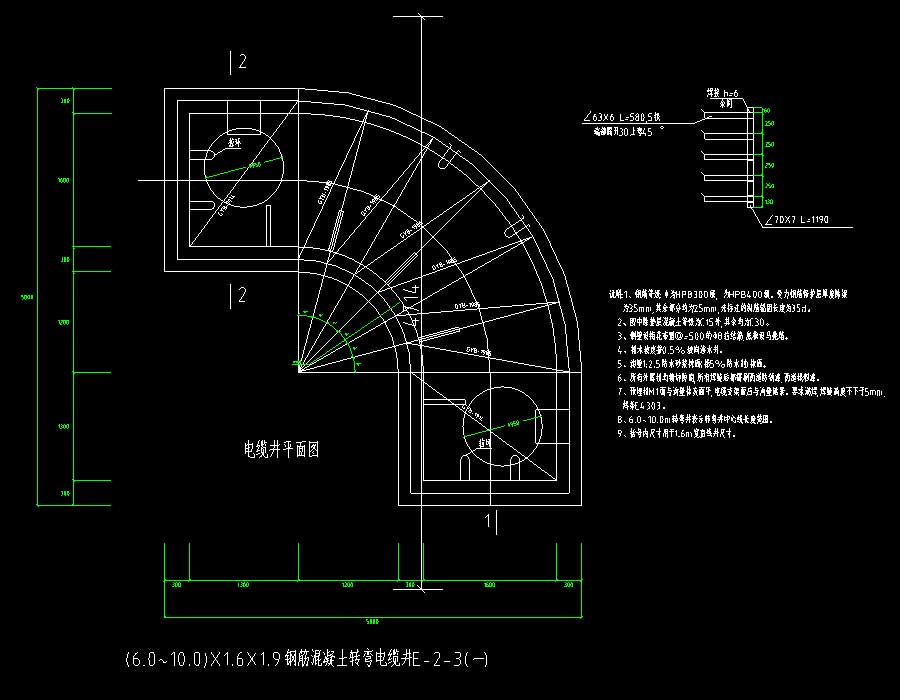

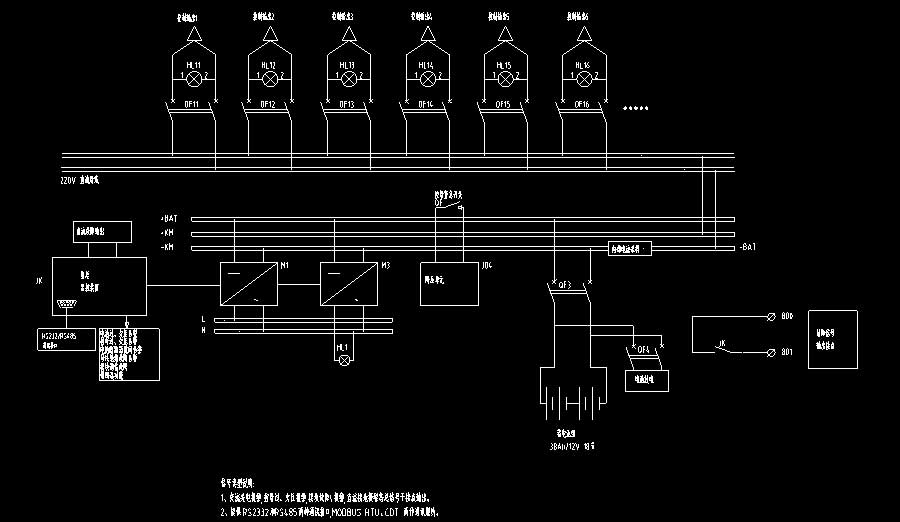

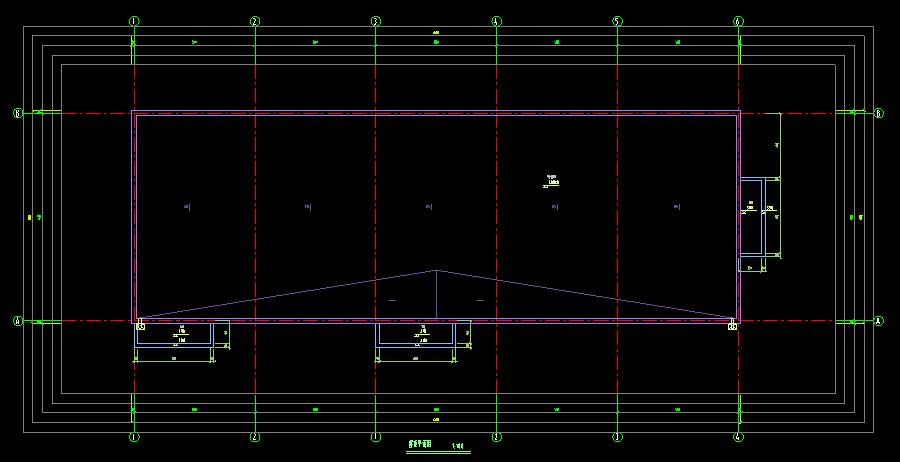

说明:该项目为某开闭所建筑、结构、电气施工图,本工程合计1栋单层公共建筑,使用性质为开闭所,耐火等级为二级,设计使用年限为50年,火灾危险性为轻危险级。图纸内容含:建筑:建筑说明,工程做法、门窗大样,总平面图,平面图,立面图,剖面图,墙身大样;结构:结构说明,基础结构平面布置图,基础顶以上墙柱布置图,结构平面布置图,梁平法施工图;电气:电气说明,电气总平面图,主要设备材料表及10kV接线网络示意图,高压配电系统图,开闭所布置大样图,10kV开闭所电气断面图,高压进线柜控制原理图,10kV母线电压互感器柜端子排图,直流屏原理图,双电源切换箱原理图,负荷开关出线柜二次原理图,负荷开关出线柜端子图,PT柜原理图,PT柜端子排图,开闭所DTU屏电源部分图,开闭所穿墙管防水图,电缆穿过建筑物墙体敷设图,电缆的允许高差及弯曲半径要求,建筑内电缆防火封堵图,计量装置配置表,高压计量二次回路原理图,,电能计量柜结构简图及二次室布置图,电能信息采集与监控终端安装箱布置图,电能信息采集与监控终端端子图,开闭所内0.8mx1m电缆沟详图,开闭所内0.4mx0.4m电缆沟详图,电缆排管断面图大样图,开启式盖板加工图,电缆沟平面图,角钢支架加工图,直线杆型组装图,尽头电缆下户杆组装图,常用线路金具一览表,耐张绝缘子串组装图,避雷器引下线及接地装置安装图,架空线路电杆(18m)混凝土基础图。
