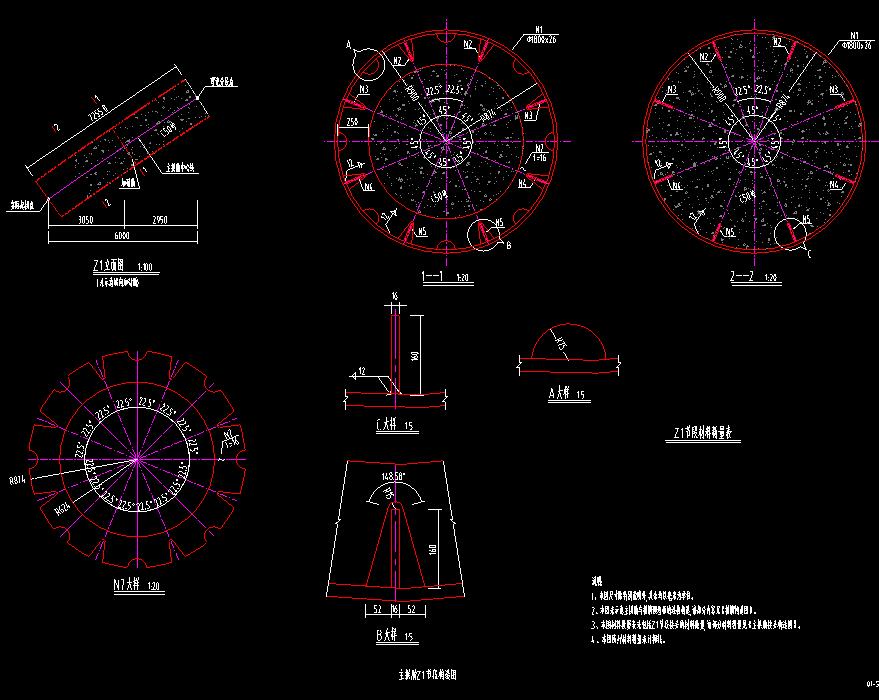

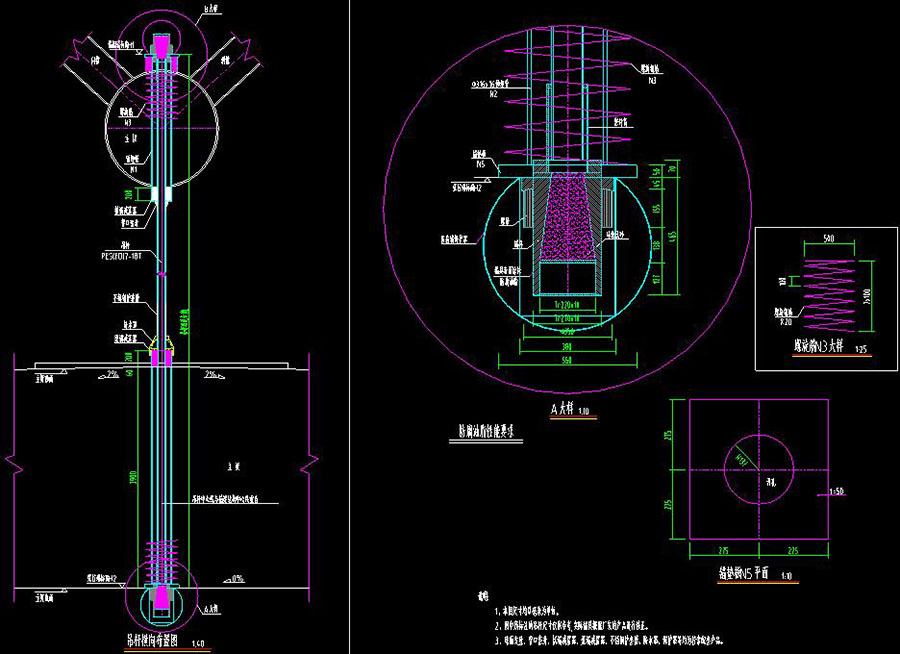

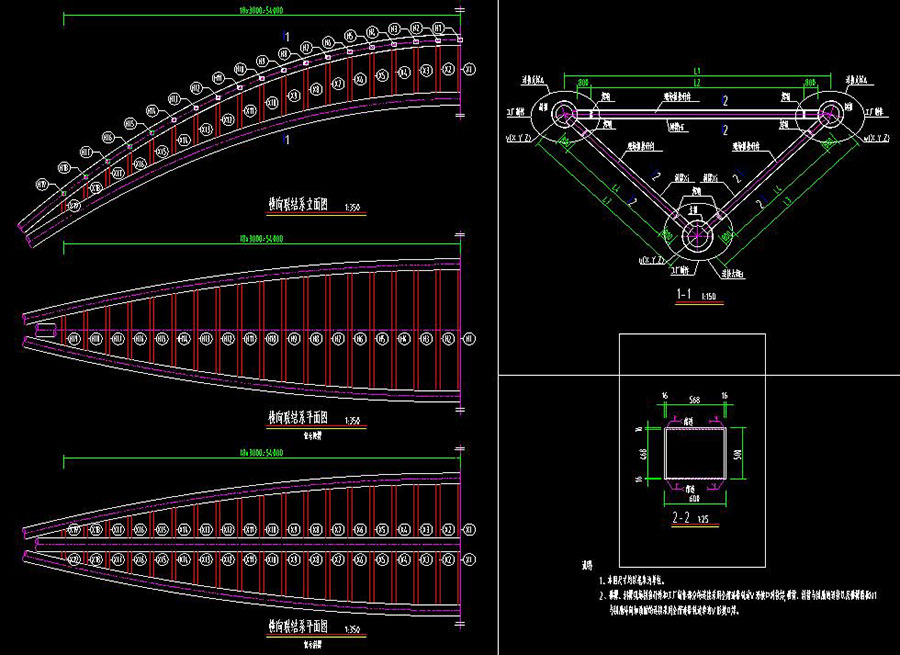

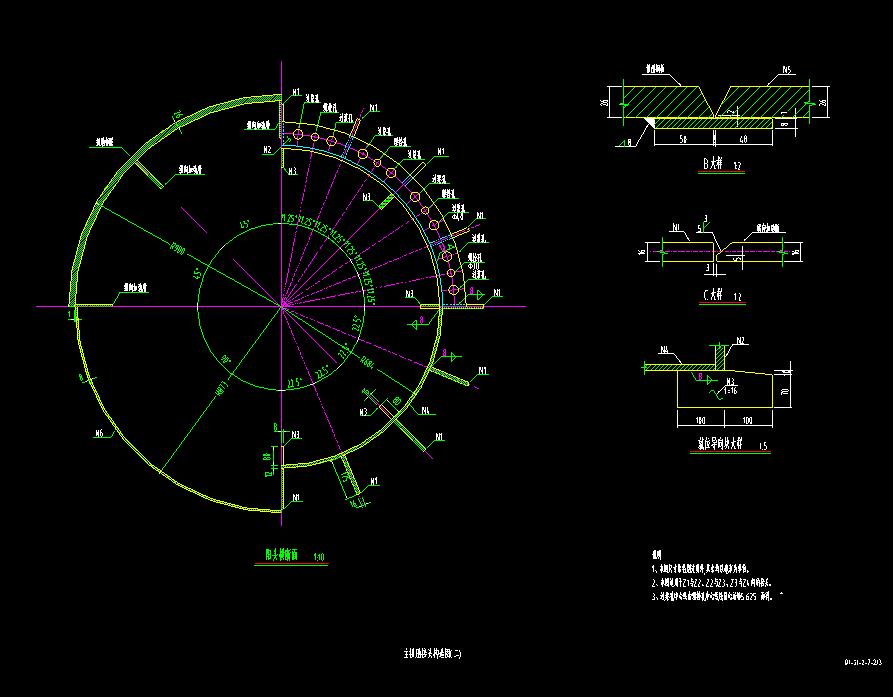

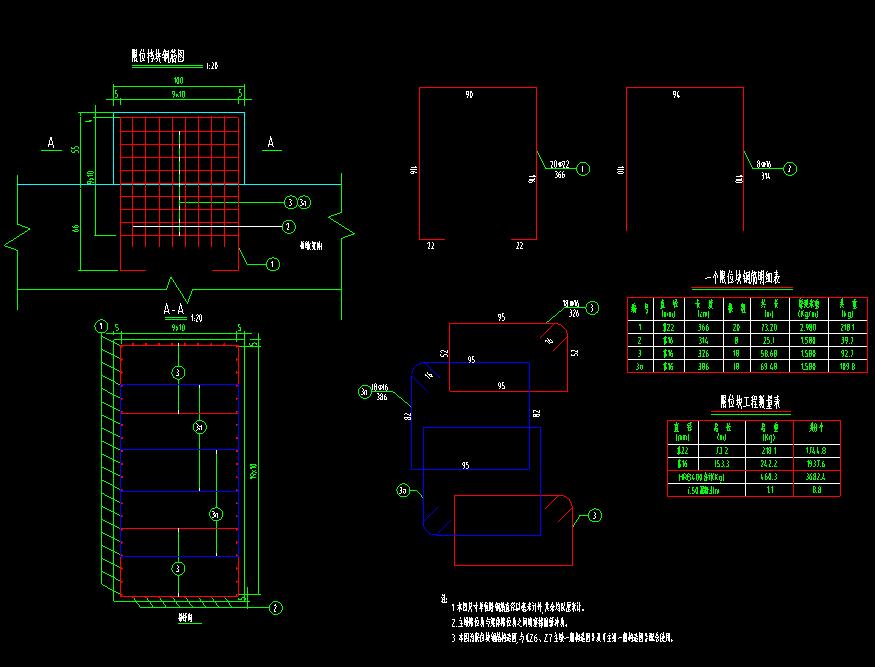

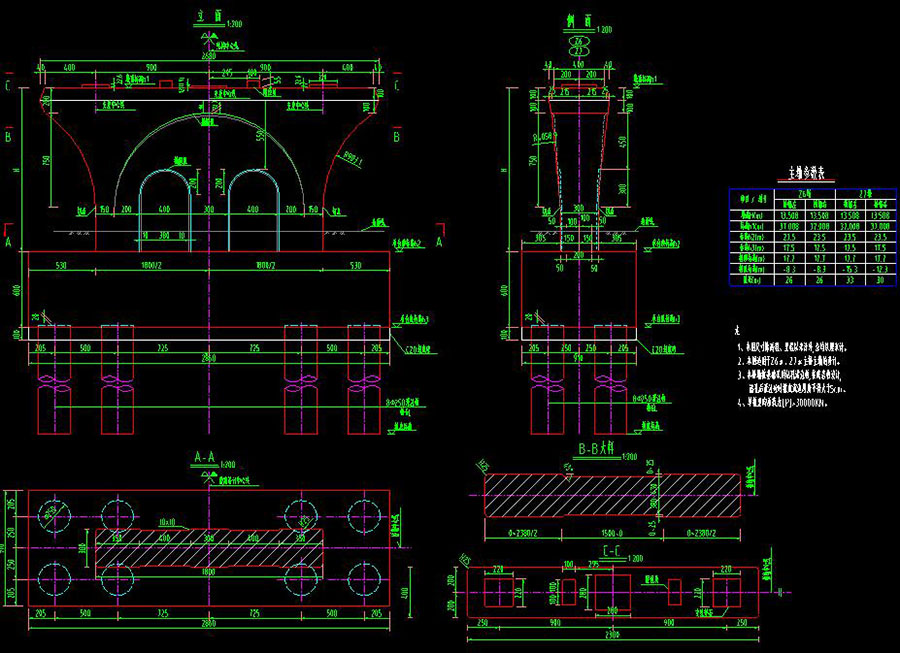

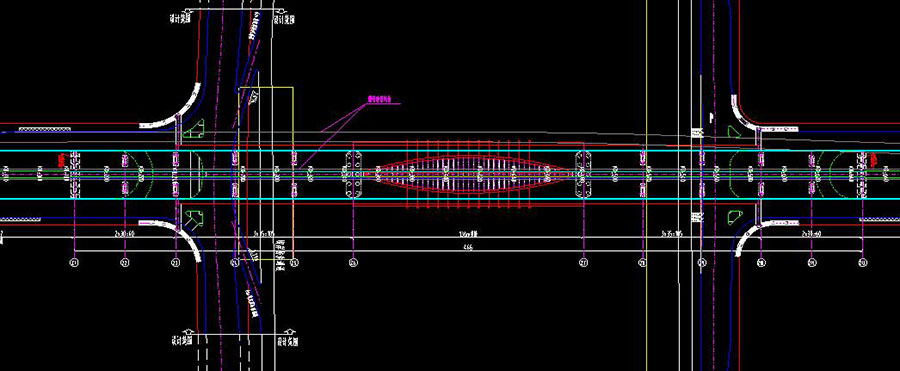

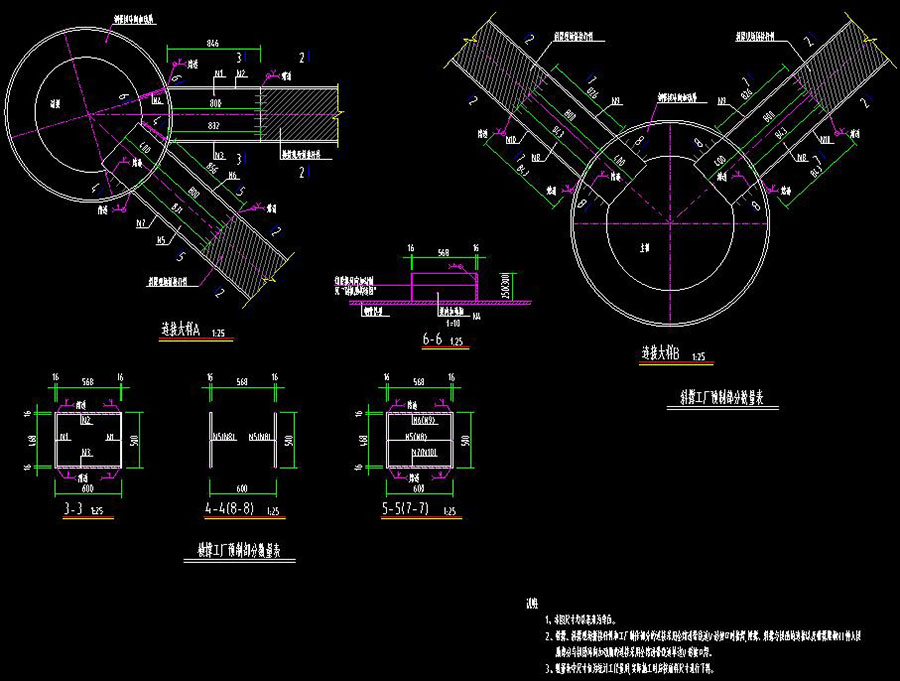

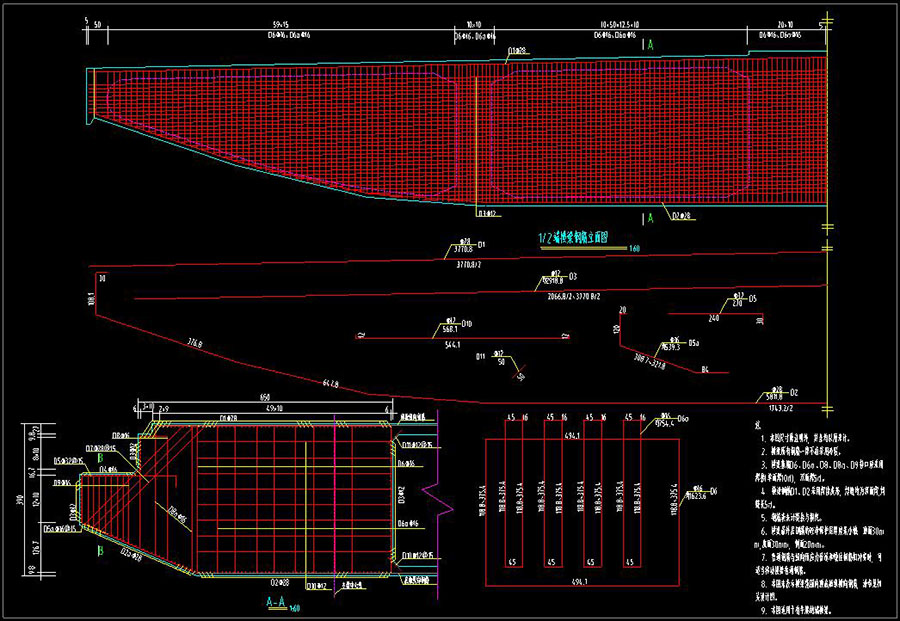

说明：该大桥工程全长约1.39km，其中桥梁长为735m，起点接南端现状河东北路，终点止于北星路（规划路）北侧，规划为城市主干路，设计速度60km/h，双向八车道，规划红线为60m，其中桥梁两侧地面辅道按城市主干路标准，设计速度为40km/h，主要分为主桥、引桥两部分。图纸包含：设计说明，工程数量汇总表，桥位平面图，桥位工程地质平面图，桥位工程地质纵断面图，桥型总体布置图，主桥指导性施工步骤图，主桥桩位平面布置图，Z6、Z7主墩一般构造图，Z6、Z7主墩墩身钢筋构造图，Z6、Z7主墩承台钢筋构造图，Z6、Z7主墩承台冷却管构造图，Z6、Z7主墩桩基钢筋构造图，主桥桩基声测管大样图，主桥桩基钢护筒设计图，主桥支座设计图，主桥施工方案简图，主桥拱肋线型设计图，主拱拱肋节段划分图、构造图，副拱拱肋节段划分图、构造图，副拱肋接头构造图，拱脚构造图，拱肋横向连接系构造图，主拱吊杆布置图，主拱吊杆构造图，副拱吊杆布置图，副拱吊杆构造图，主梁一般构造图，主梁纵向预应力钢束布置图，主梁横向预应力钢束布置图，主梁横梁预应力钢束布置图，主梁钢筋构造图，主梁端横梁钢筋构造图，主梁中横梁钢筋构造图，引桥桥墩一般构造图，引桥桥墩钢筋构造图，引桥桥台一般构造图，引桥桥台钢筋构造图，桥墩承台钢筋构造图，桩基钢筋构造图，桩基声测管大样图，钢护筒设计图，连续箱梁构造图，连续箱梁预应力图，现浇连续箱梁钢筋构造图，桥台搭板设计图，人行道设计图，引桥防撞栏设计图，引桥伸缩缝设计图，引桥桥面泄水孔构造图，桥面铺装及防水设计图，引桥支座、垫石设计图，引桥挡土墙设计图，楼梯结构平面图，楼梯桩位平面图，楼梯一般构造图，楼梯钢筋图（梯道），楼梯钢筋图（主梁），梯道附属结构设计图，梯道桥墩设计图，梯道桩基设计图，路灯基座设计图，主桥中防撞栏构造图，栏杆设计图等
