某市区10kV线改造工程(架空部分)施工图3724441203文件大小:704.53K图纸张数:15张推荐人:夜光表所属分类:电气专业
分 享
下  载
建筑面积:地上层数:建筑高度:地下层数:高度类别:图纸深度:施工项目地址:重庆市设计时间:2020

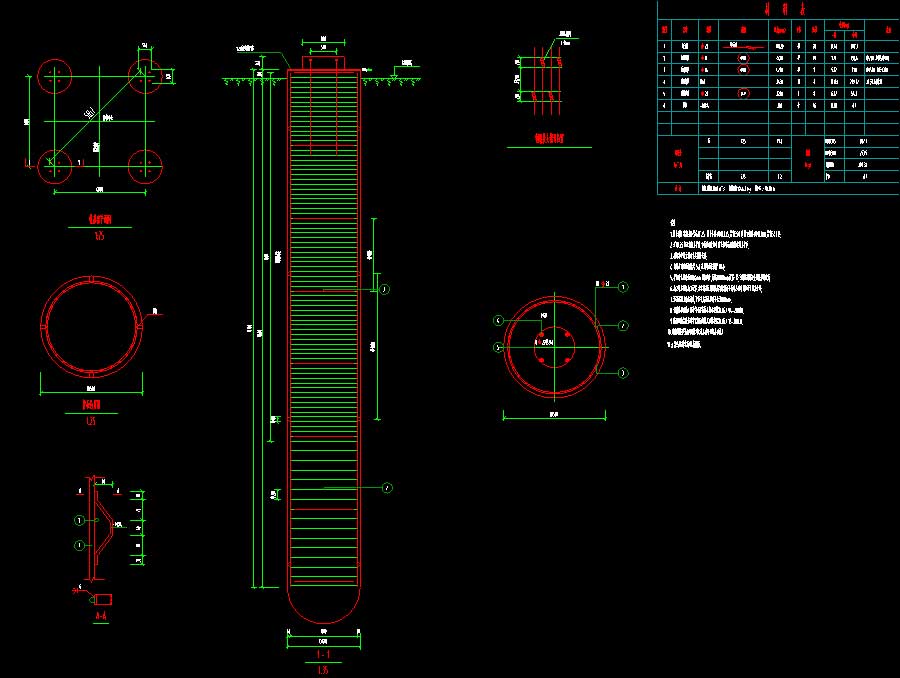

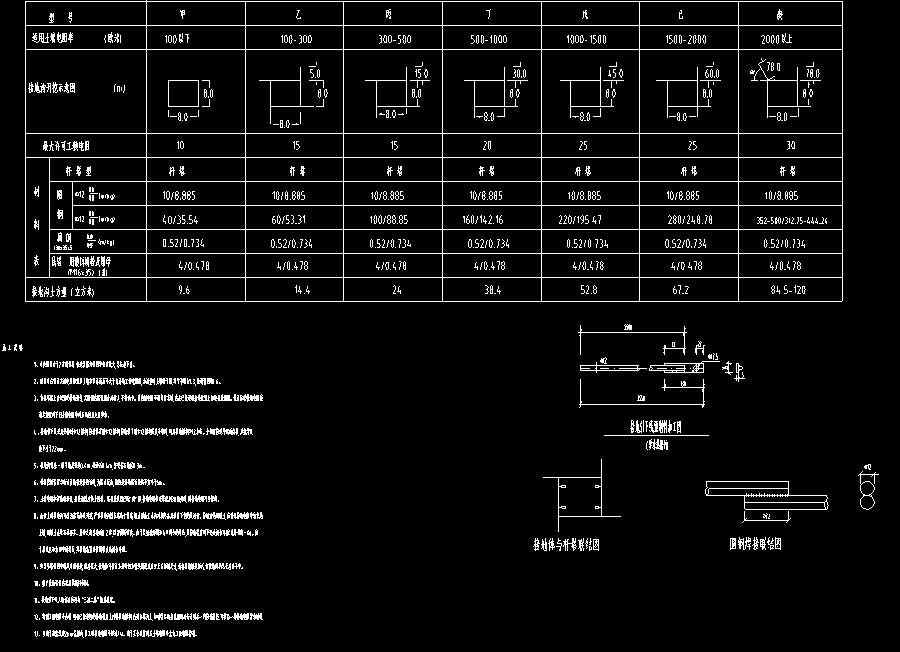

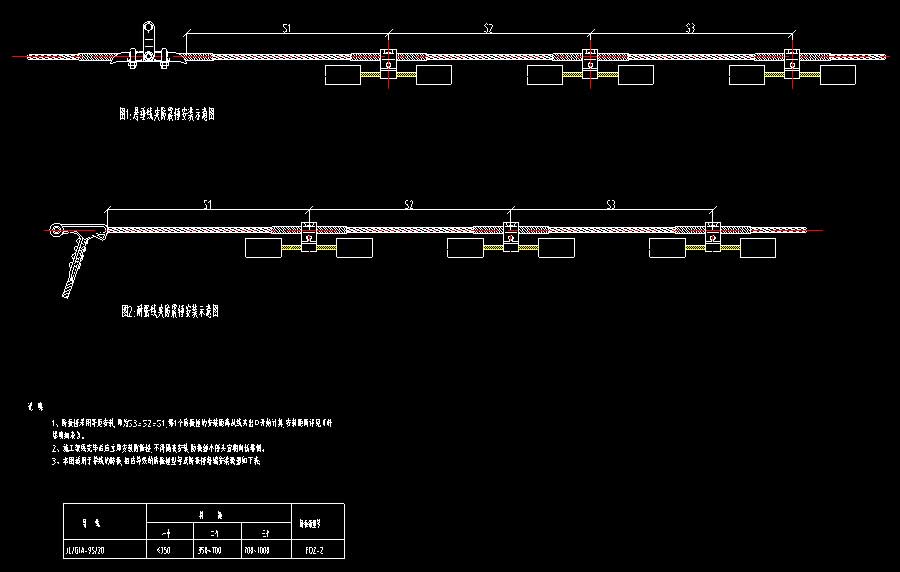

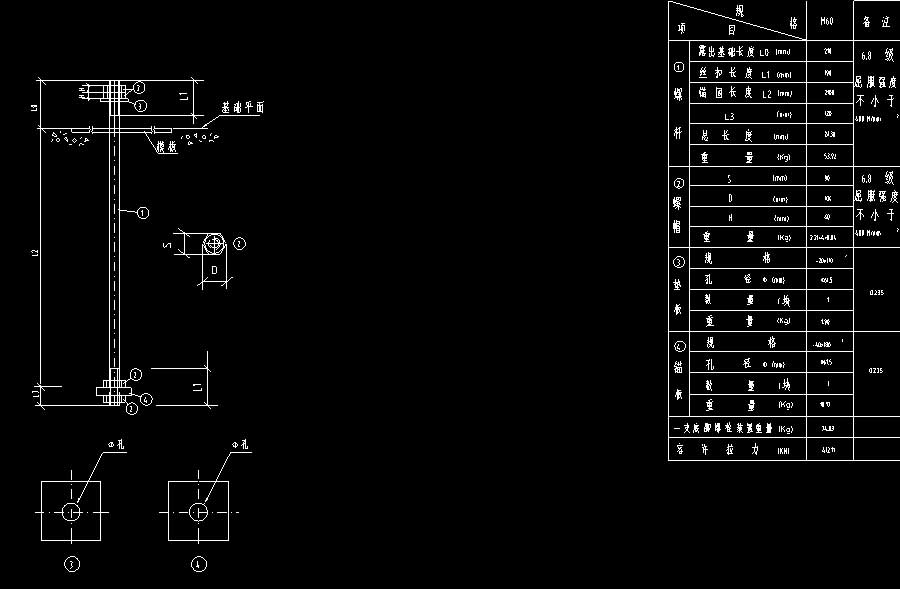

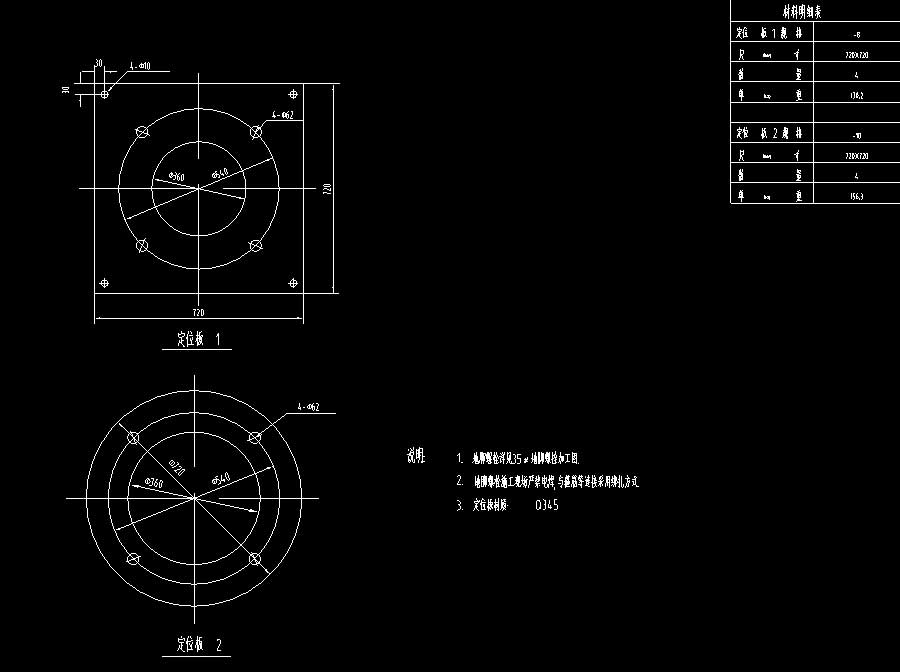

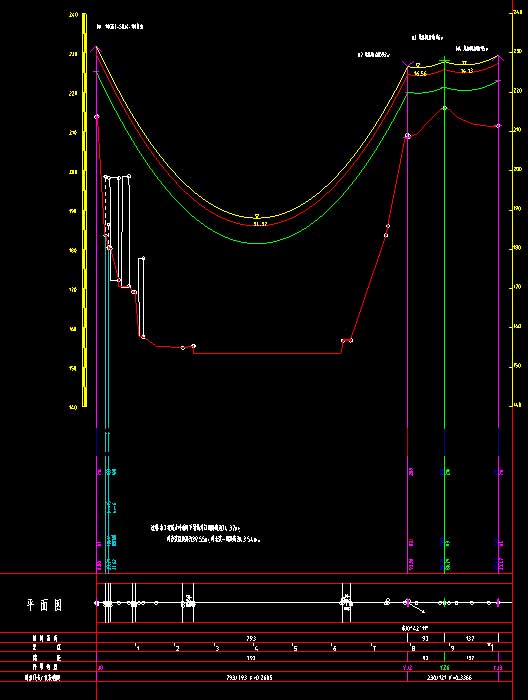

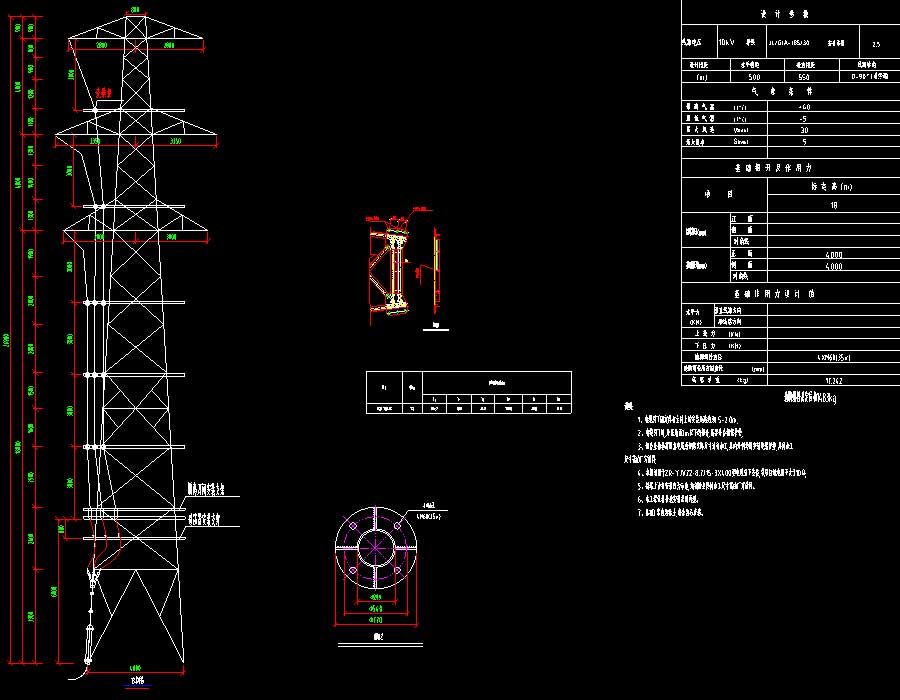

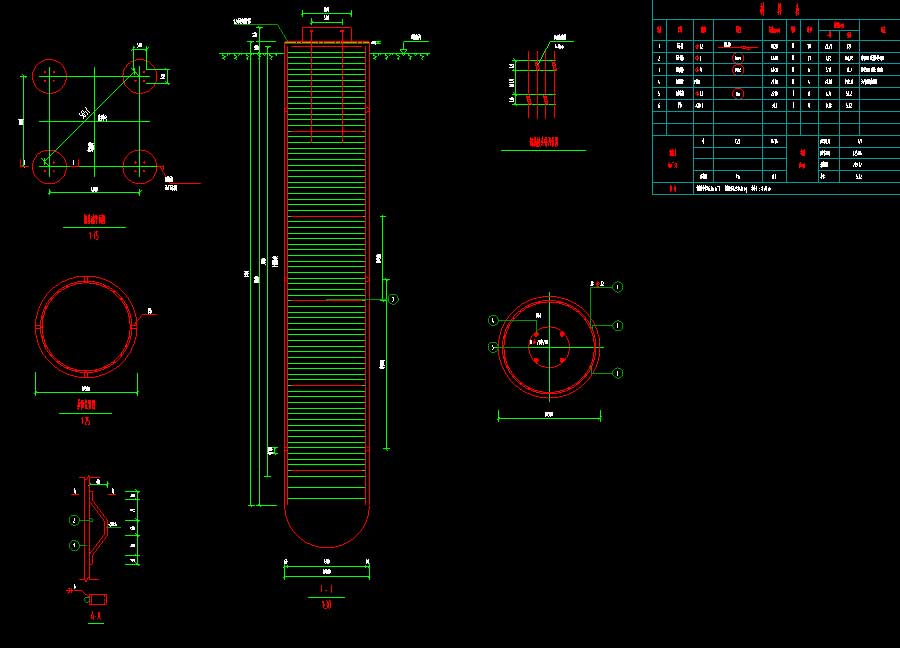

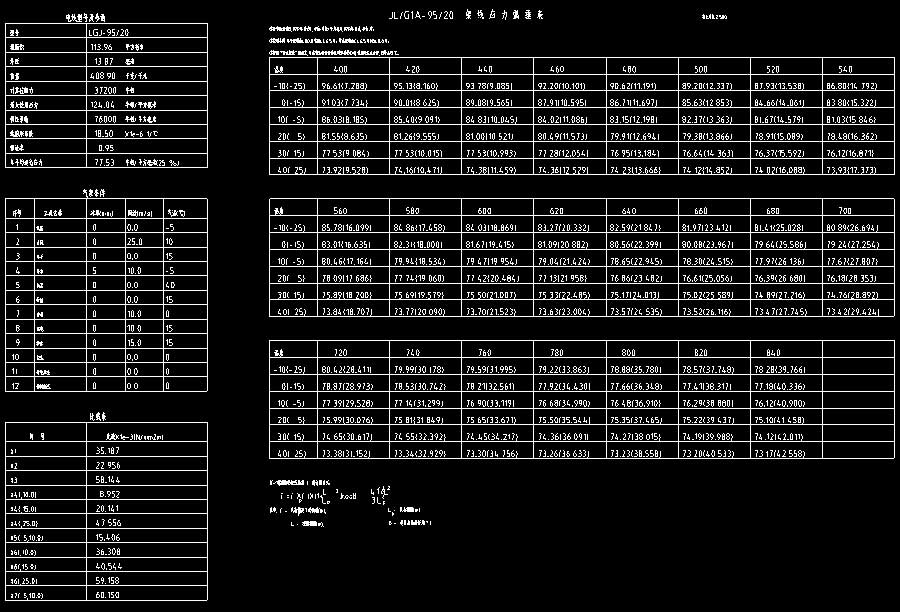

说明:该项目为某市区10kV线改造工程(架空部分)施工图,原10kV盘新(盘缝)线7#-8#导线截面为95,且原盘新线8#铁塔腐蚀较严重急需改造。根据现场情况本工程将10kV盘新(盘缝)线8#铁塔更换为钢管塔,同时新放盘新(盘缝)线7#至新盘新(盘缝)线8#导线为LGJ-95/20。建设规模:本工程架空段改造起于10kV盘新(盘缝)线8#,止于10kV盘新(盘缝)线7#,电压等级10kV,改造线路长度约0.793km,拆除原10kV盘新(盘缝)线7#-8#导线2X3X0.793km,双回铁塔1基及相应耐张金具串;改造段新增双回终端钢管塔1基,导线截面为95;线路为双回架设。设计范围:架空段改造从10kV盘新(盘缝)线8#小号新建杆塔绝缘子挂点起至10kV盘新(盘缝)线7#大号侧绝缘子挂点止。图纸内容含:设计说明,线路路径图,设备材料汇总表,平断面定位图,杆位明细表,DN21耐张绝缘子串组装图,DN22耐张绝缘子串组装图,防震锤安装示意图,架线应力弧垂表(K=2.5),接地装置一览图,钢管塔一览图,定位圆模板加工图,地脚螺栓加工图,基础施工图。
