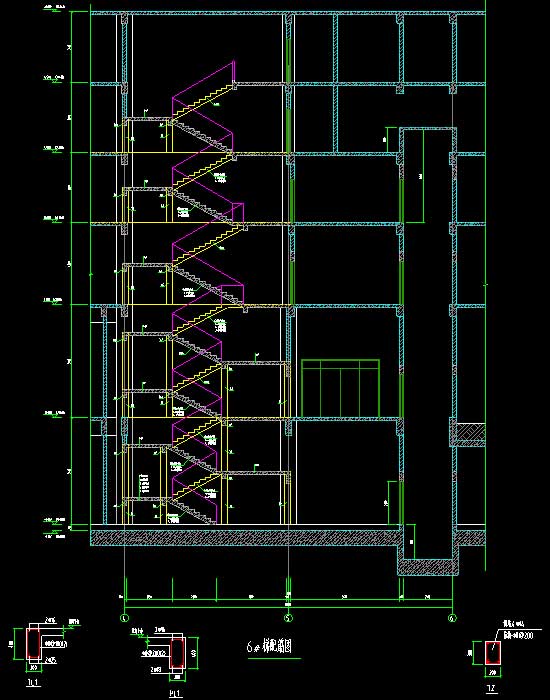

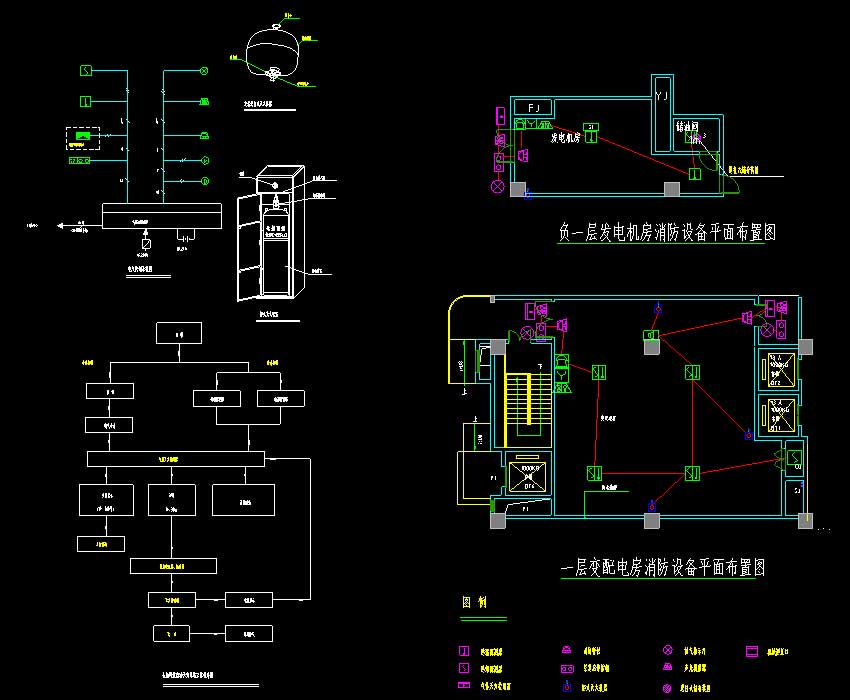

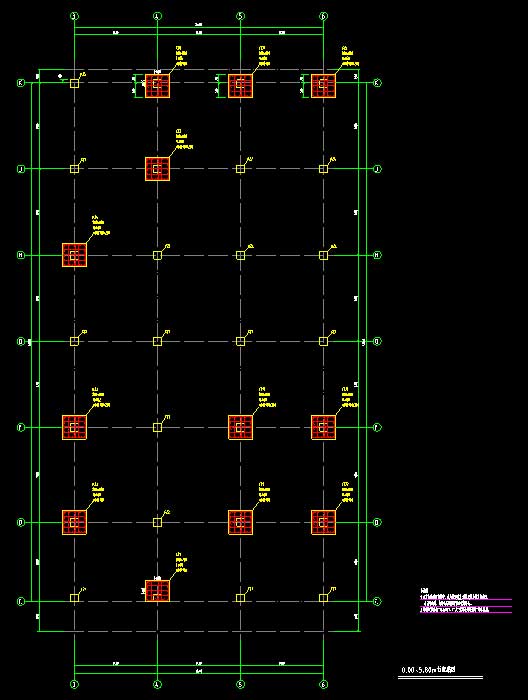

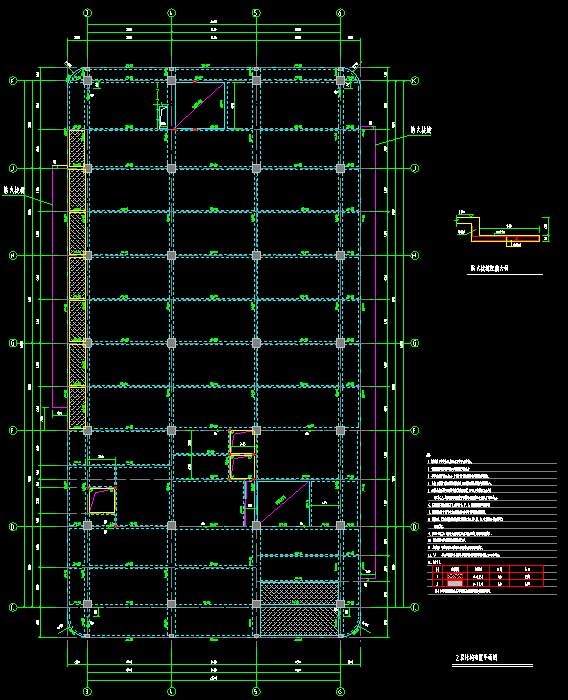

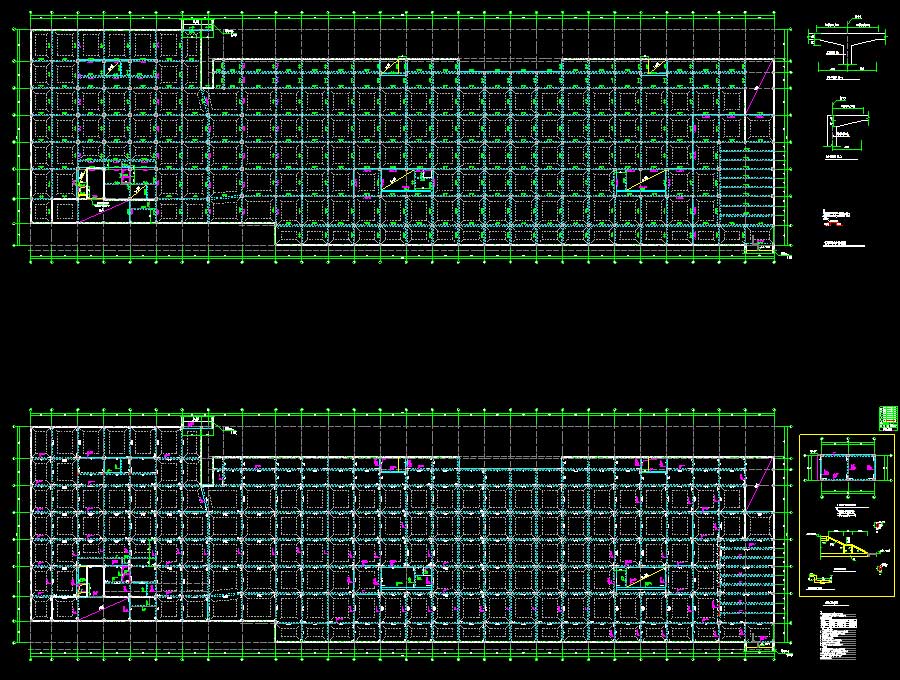

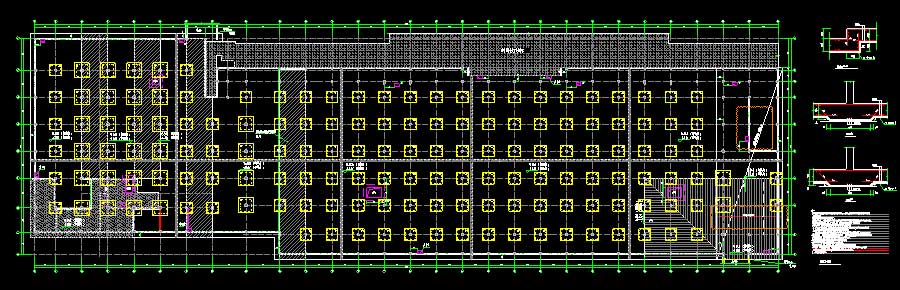

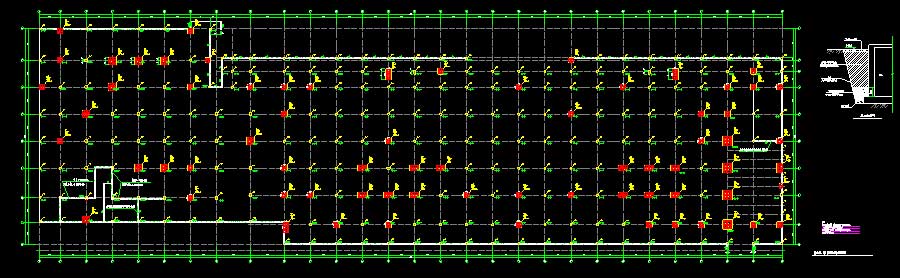

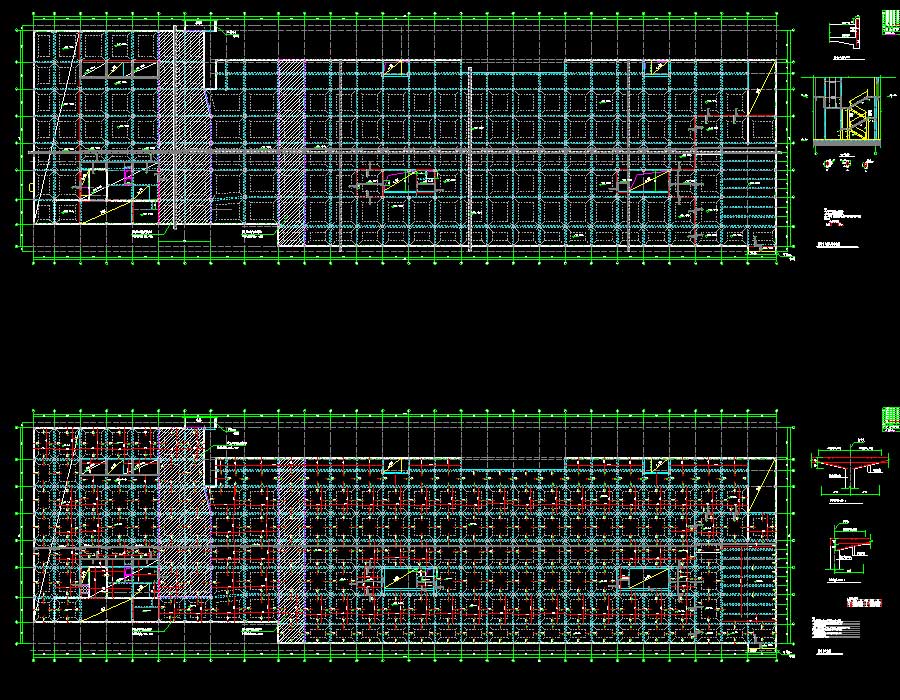

说明:某综合客运枢纽配套工程结构、电气、暖通施工图(电气图纸数据显示不全),总建筑面积约为23776.03平方米,地上5层框架结构,地下1层,高度为22.267米,抗震设防烈度为7度。图纸包括结构:结构设计总说明,混凝土板、梁、柱、剪力墙设计及构造说明,砌体填充墙结构构造说明,基础平面图,基础面~地下室顶板面墙柱配筋图,梁板结构平面布置图,板面标高示意图,梁配筋图,板配筋图,车道及大样配筋图,人行地下通道结构平面布置图,出站地下通道结构平面布置图,柱配筋图,柱定位及截面图,结构布置平面图,楼梯配筋图,钢结构设计说明,风雨廊结构布置图;电气:消防弱电设计总说明,消防联动平面图,火灾报警平面图,火灾自动报警系统图,消防电源监控系统图,气体灭火弱电说明,气体灭火弱电平面图,有线电视、网络说明及系统图、防排烟设计说明、风管安装大样图、负一层通风及防排烟平面图、地下室一层通风及防排烟平面图、一层通风及防排烟平面图、二层通风及防排烟平面图、三层通风及防排烟平面图、四层通风及防排烟平面图、五层通风及防排烟平面图。
建筑面积:23776.03㎡地上层数:5层建筑高度:22.267m地下层数:1层高度类别:多层图纸深度:施工项目地址:广东省设计时间:2020建筑风格:效果图:无
