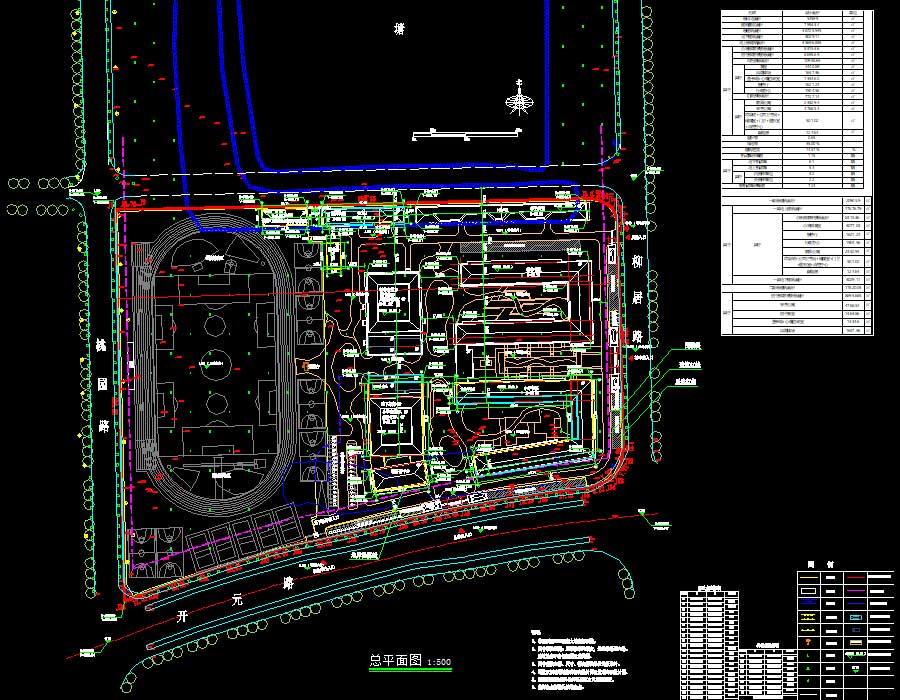

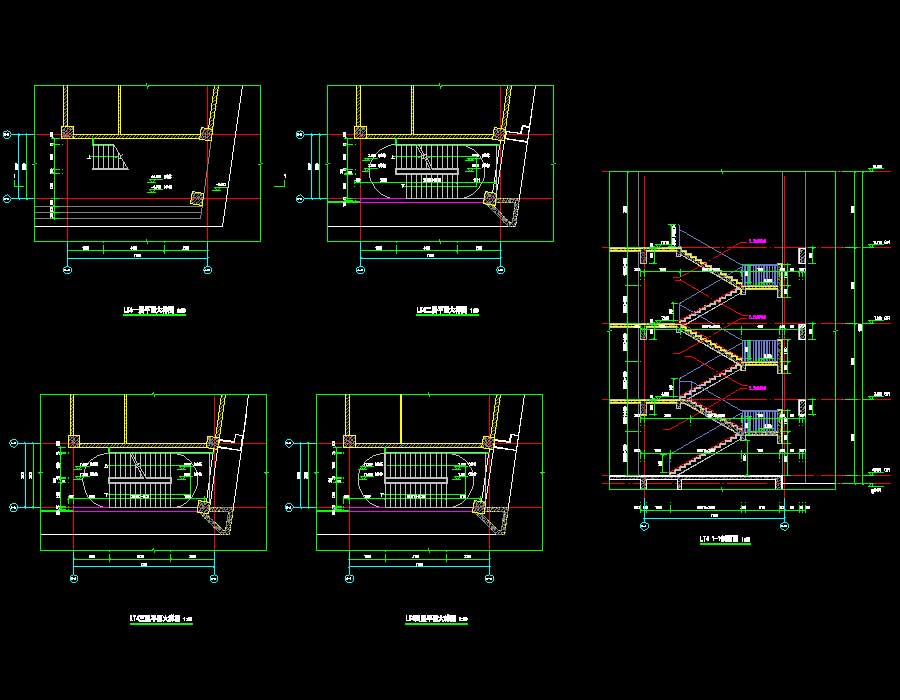

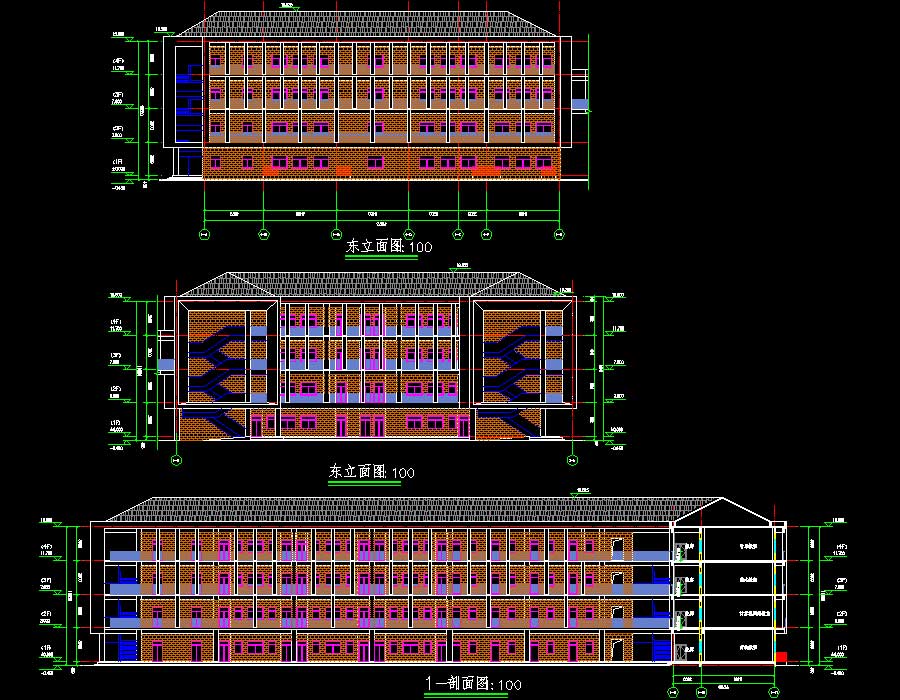

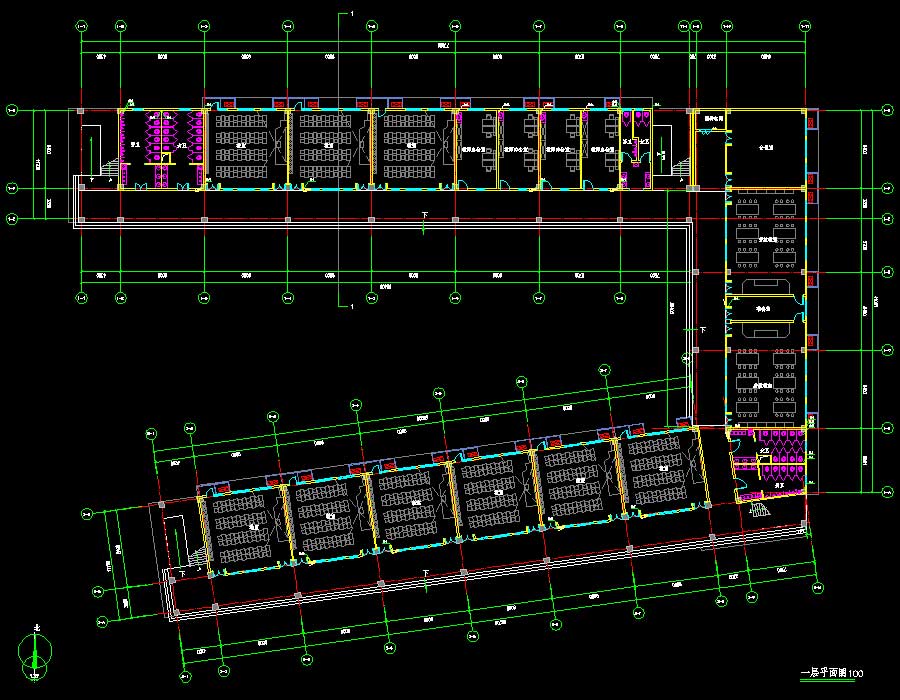

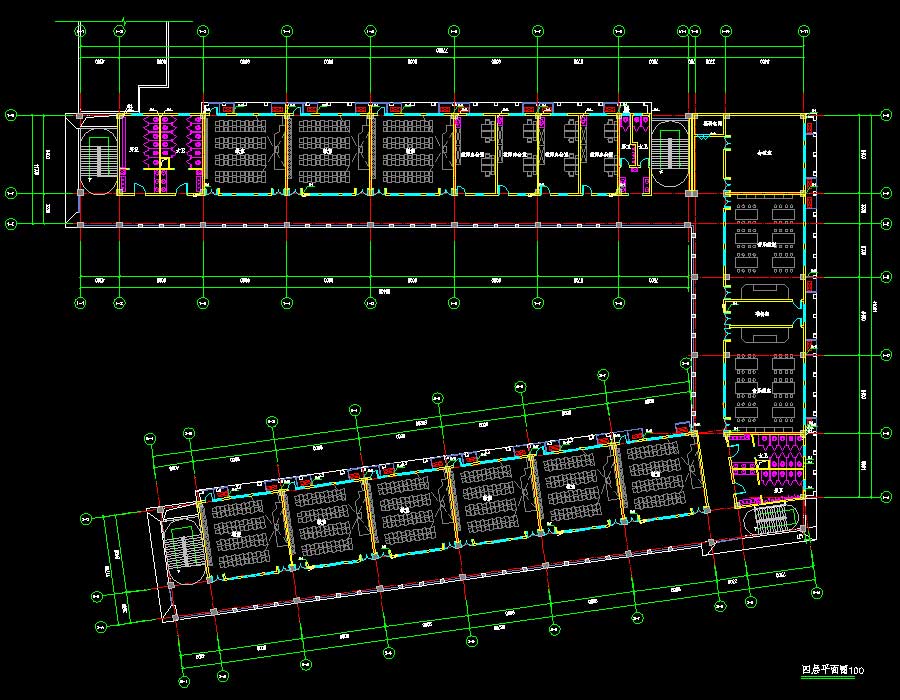

说明:该项目为某新区小学、初中九年一贯制新建工程项目方案设计文件,其中,小学食堂、展厅、报告厅,总建筑面积9631.49平方米,地上4层,高21.18米(室外地坪至屋顶女儿墙的高度),框架结构;小学教学楼,总建筑面积8315.36平方米,地上4层,高18.06米(室外地坪至屋顶女儿墙的高度),框架结构;教师公寓,总建筑面积2332.93平方米,地上5层,高18.675米(室外地坪至屋顶女儿墙的高度),框架结构;储藏室 卫生间 垃圾站 隔离室,总建筑面积259.21平方米,地上1层,高5.6米,框架结构。图纸内容含:设计总说明、总平面设计、建筑设计、结构设计、给排水设计、电气设计说明、建筑施工设计说明、总平面图、建筑装修材料做法表、公共建筑施工图绿色设计专篇(建筑)、建筑平面图、立面图、剖面图、楼梯大样、桩位平面布置图、标高模板图、桩平面布置图、配电干线图、配电系统图、火灾报警系统图例表 火灾报警系统图、弱电系统图、配电平面图、照明平面图、消防平面图、弱电平面图、室外管线综合总平面图、给排水消防平面图、给排水消防系统原理图、热水系统原理图、地下车库泵房平面布置图、暖通工程设计总说明、暖通工程施工总说明、主要设备表、通风平面图、空调平面图及勘探点平面布置图、勘探报告、效果图等。
