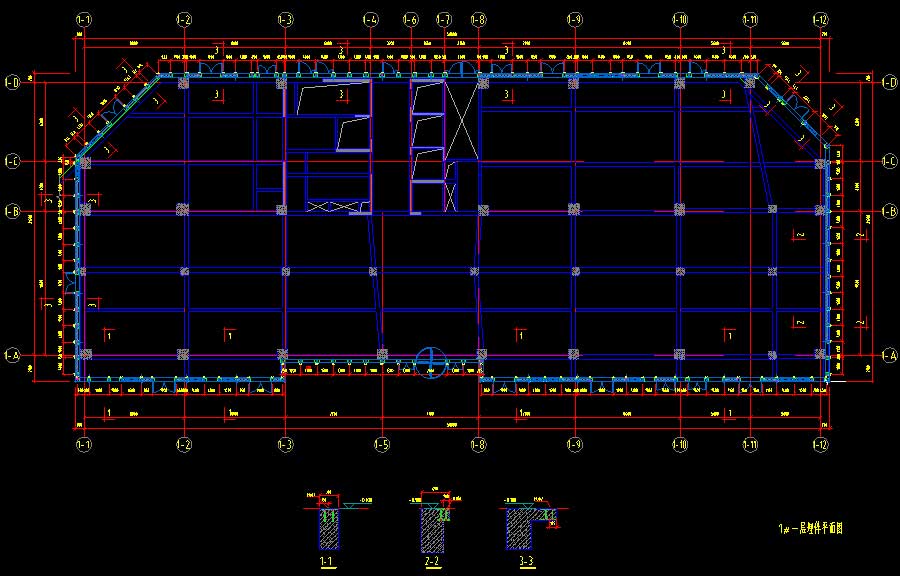

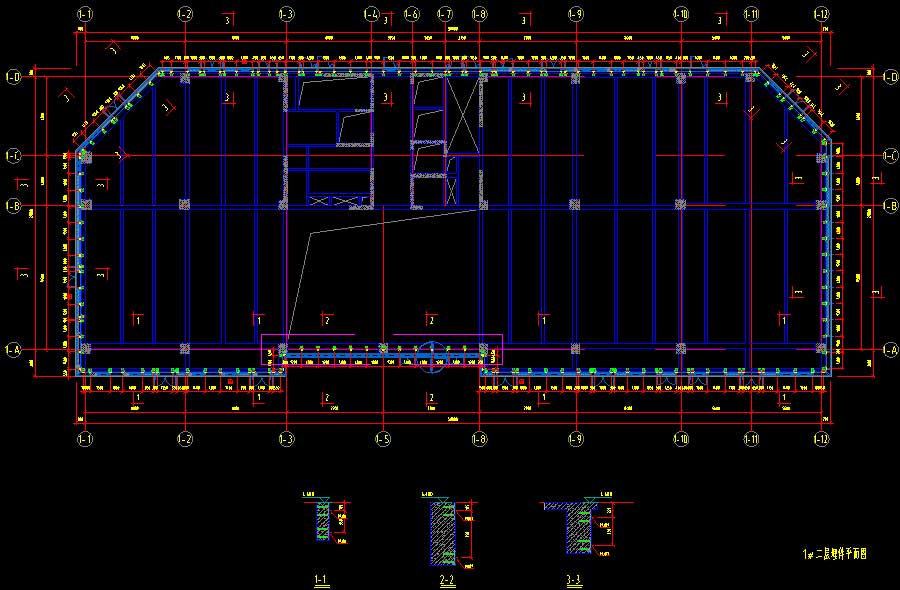

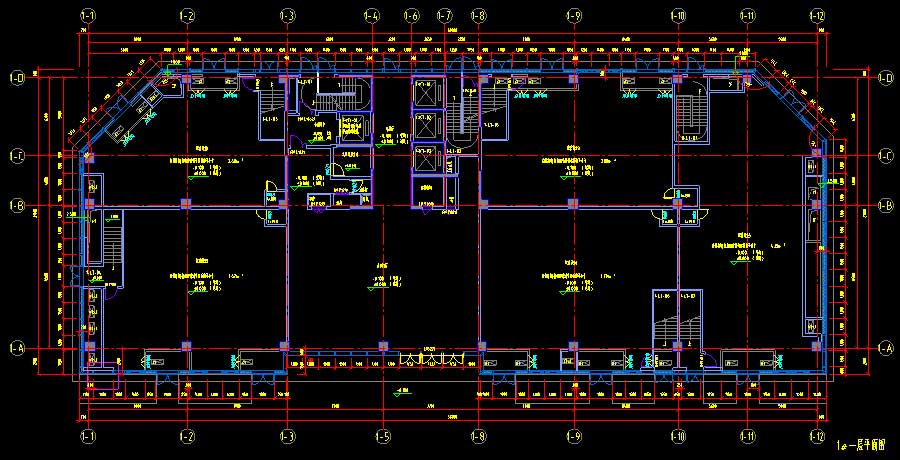

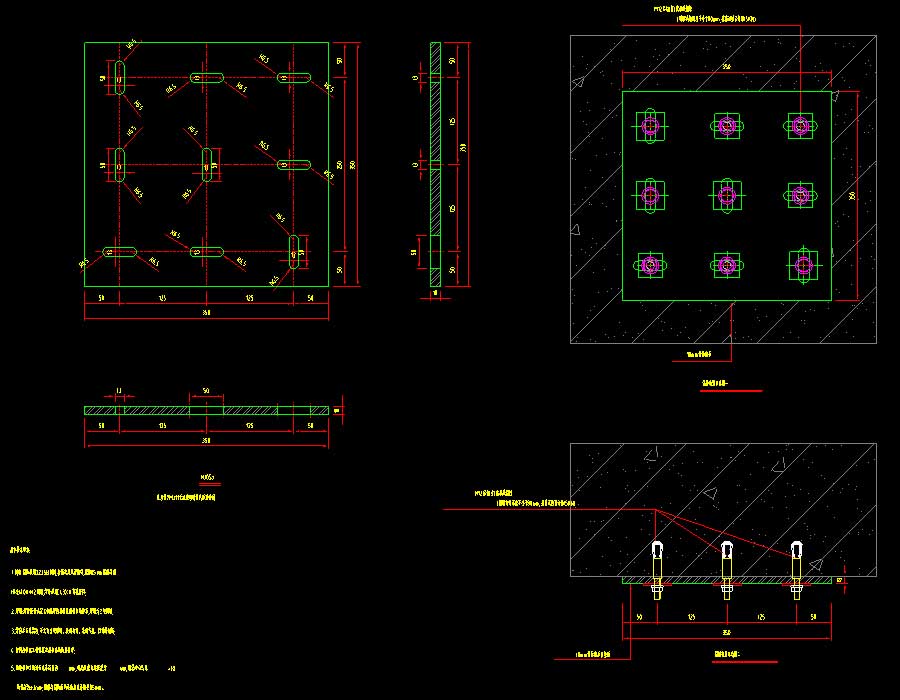

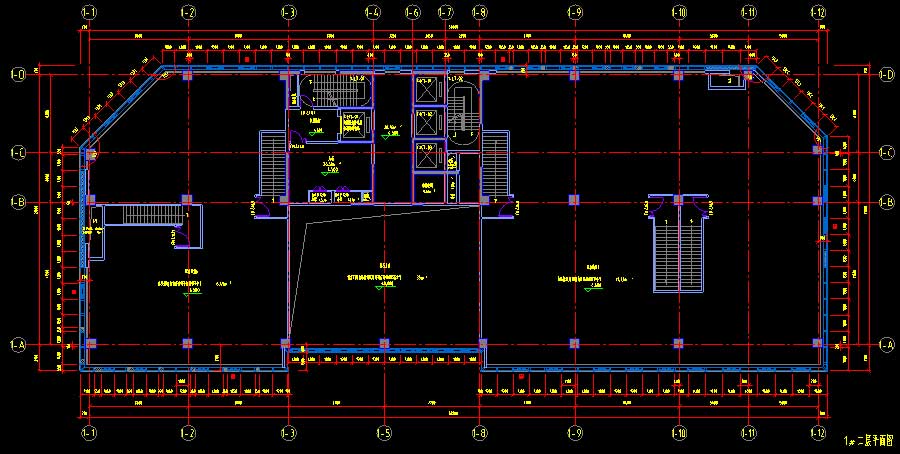

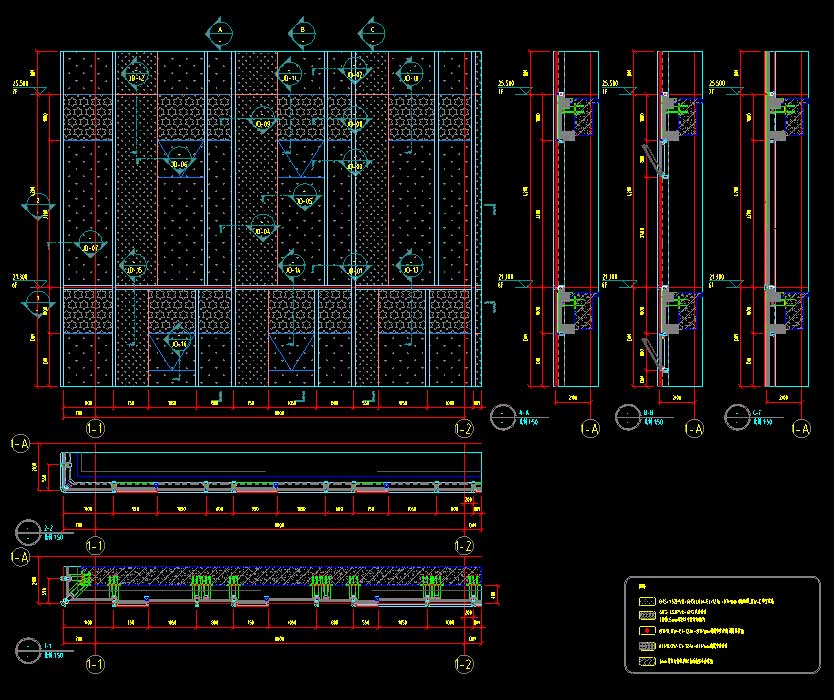

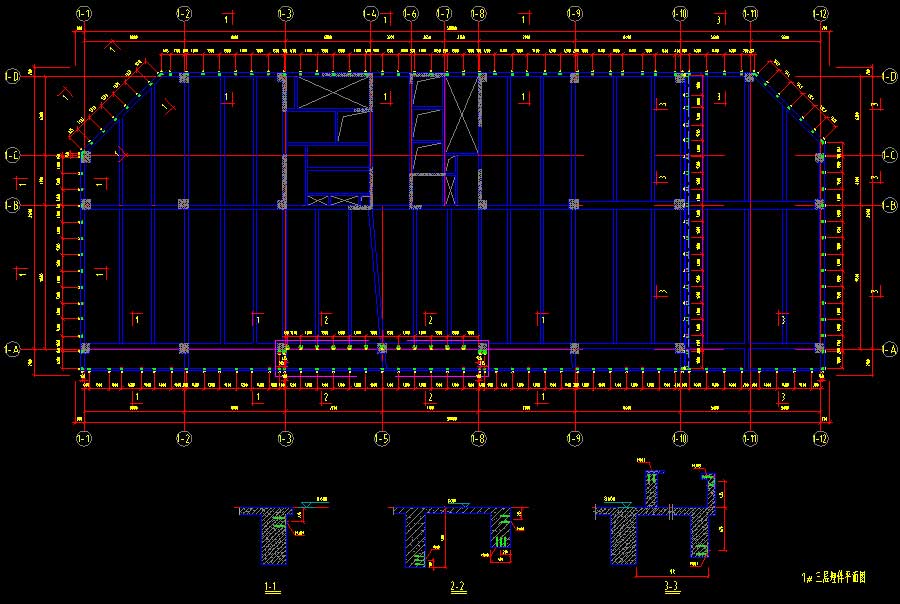

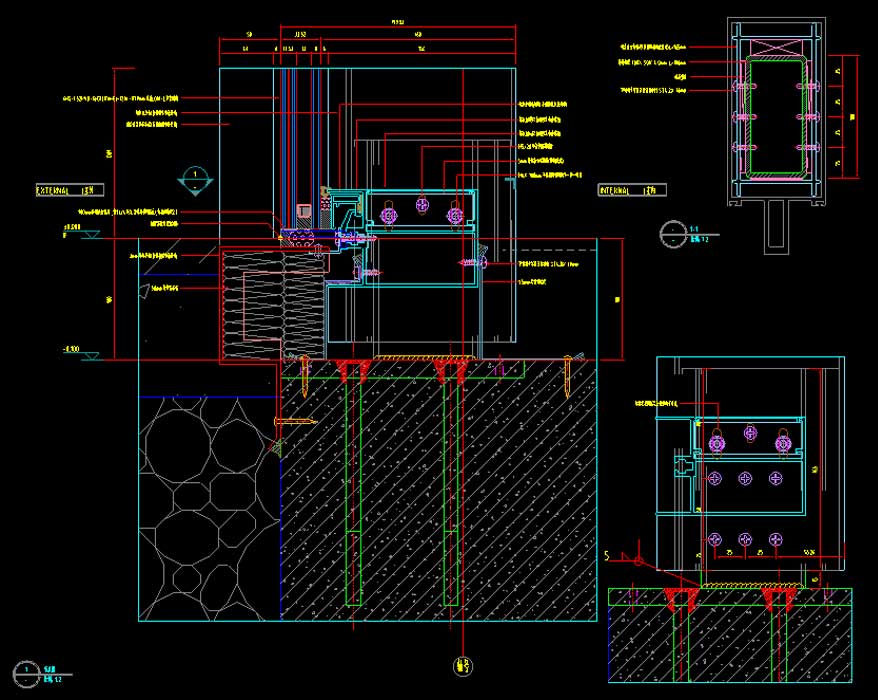

说明:该项目为某地块幕墙工程施工图,共1#~12#五个楼,裙楼部分商业,塔楼办公,大面80竖明横隐玻璃幕墙系统面积为27760㎡,大面80竖明横隐玻璃幕墙系统(带装饰铝板面)面积为13880㎡;屋顶80竖明横隐玻璃幕墙系统面积为10500㎡;首层80竖明横隐玻璃幕墙系统一面积为4560㎡;首层80竖明横隐玻璃幕墙系统二面积为720㎡;铝板雨棚面积为480㎡;铝板吊顶面积为10500㎡;铝合金栏杆面积为600㎡。主体结构形式为钢筋混凝土框架-剪力墙结构,抗震设防烈度为7度。图纸内容含:设计说明,总平面图,平面图,立面图,埋件平面图,吊顶平面图,地下商业入口广场立面,下沉广场平面图,大样图,型材表,下沉广场吊顶平面图,蜘蛛人点位布置图,节点图,防雷节点图,塔楼清洗节点图,铝板加强筋节点图,埋件加工图,屋顶层钢架平面图等等。

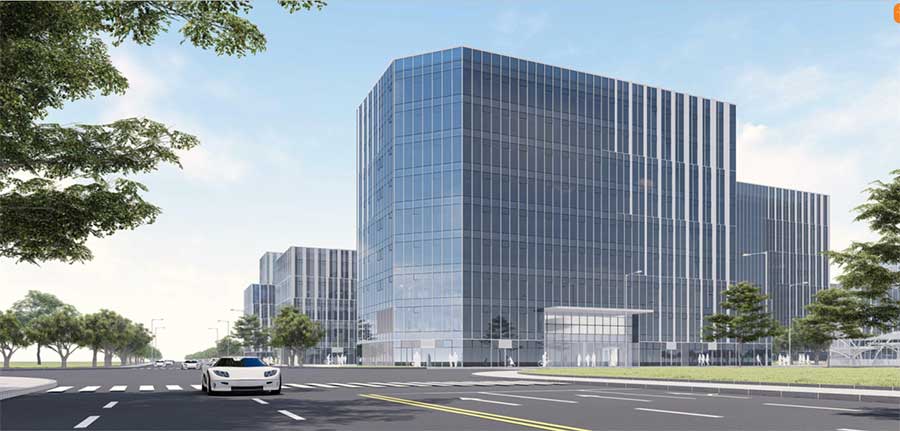

建筑面积:建筑高度:地上层数:地下层数:高度类别:高层图纸深度:施工项目地址:上海市设计时间:2019效果图:有建筑风格:现代
