建筑面积：2364.64㎡地上层数：4层建筑高度：17.1m地下层数：高度类别：多层图纸深度：施工项目地址：广东省设计时间：2019建筑风格：现代效果图：无

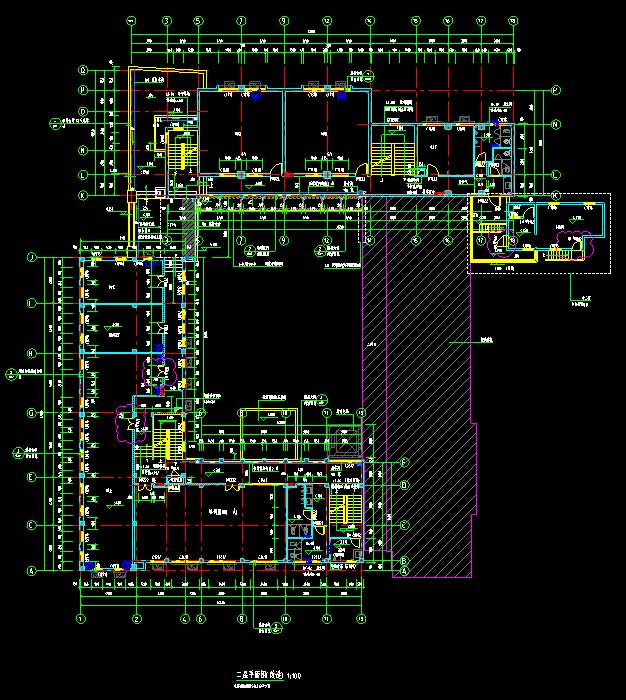

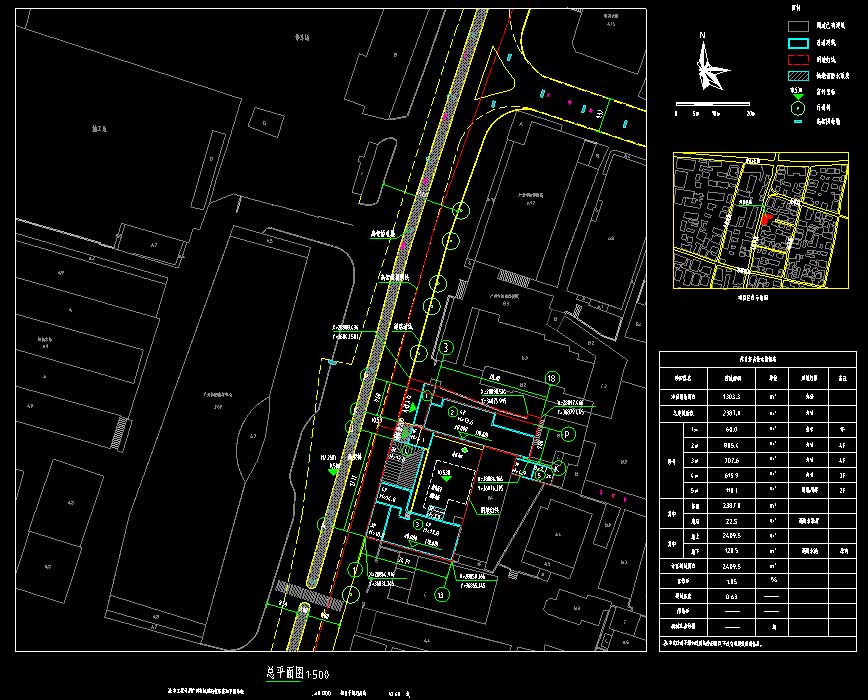

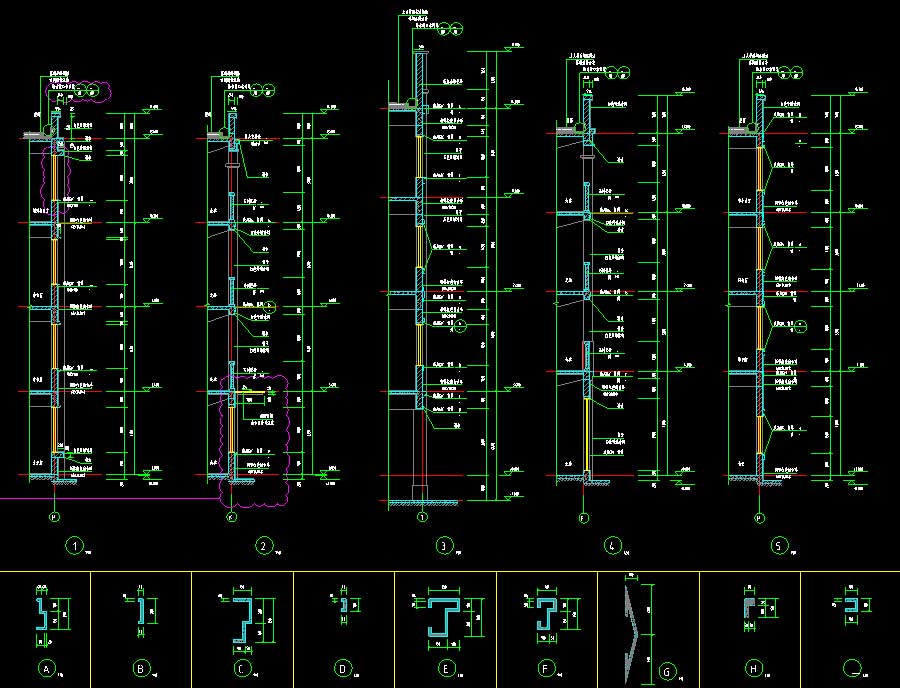

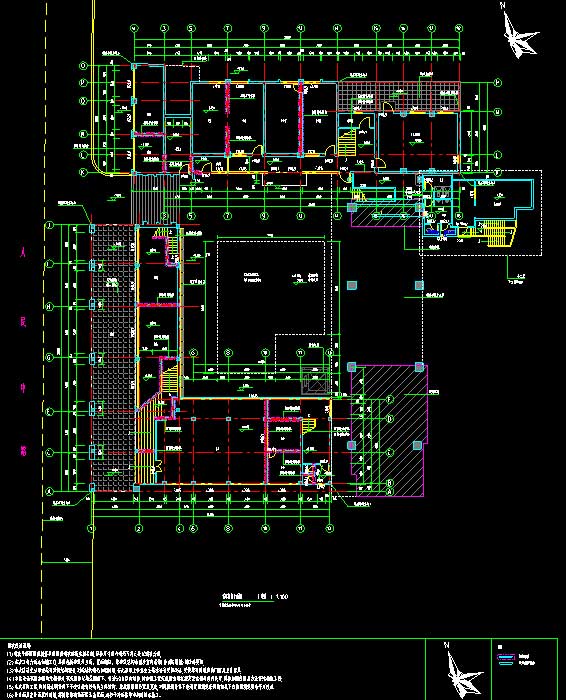

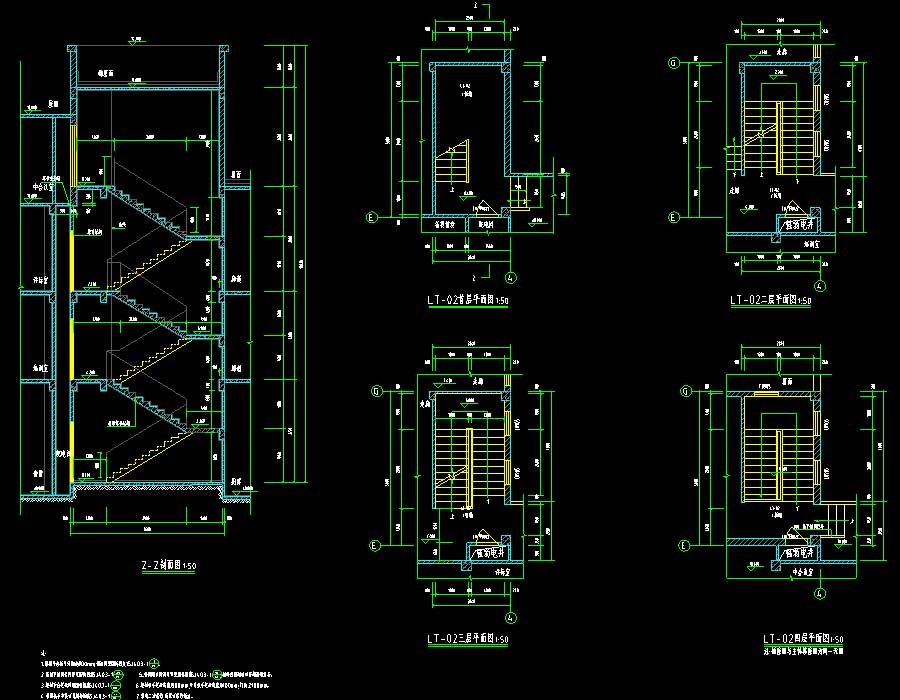

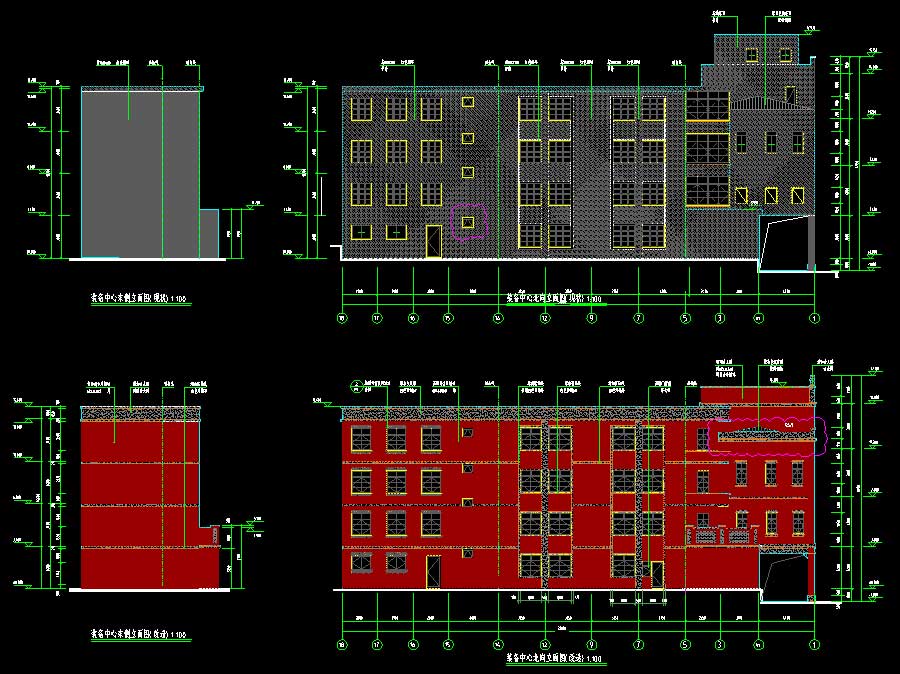

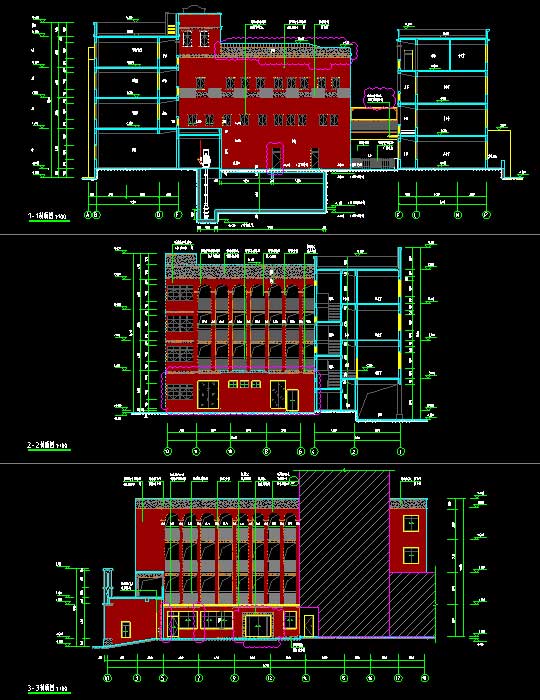

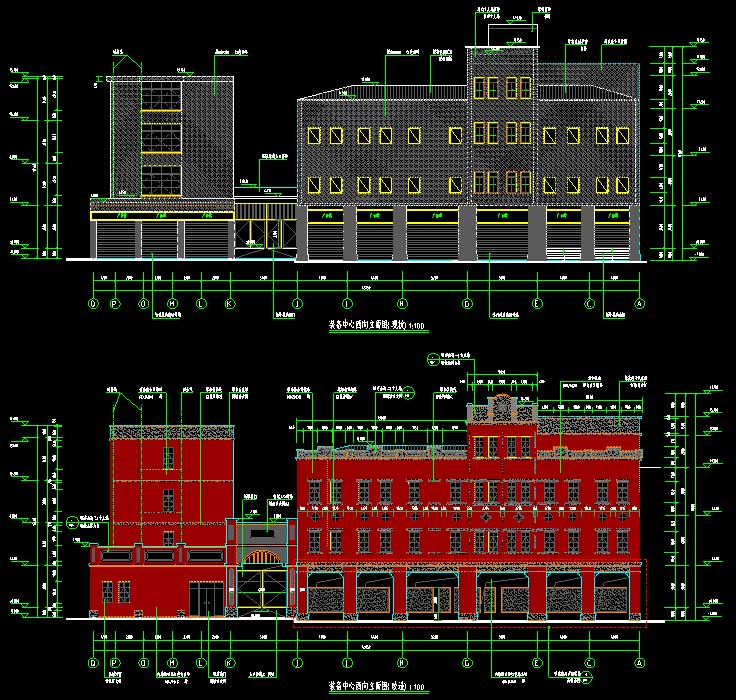

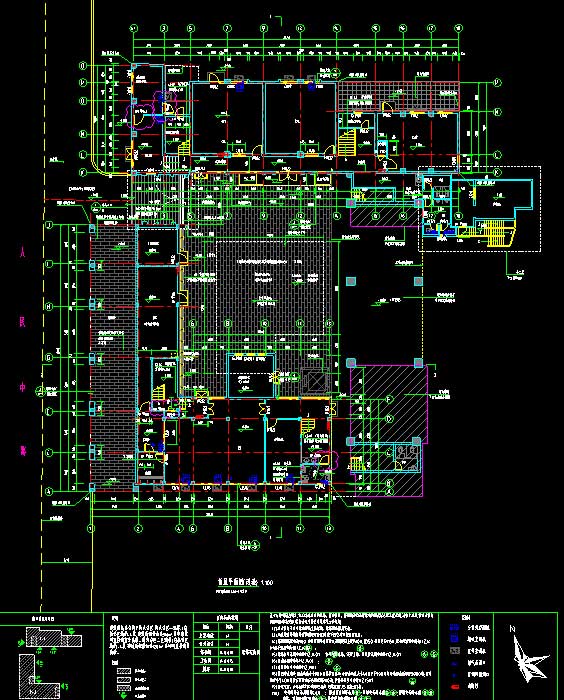

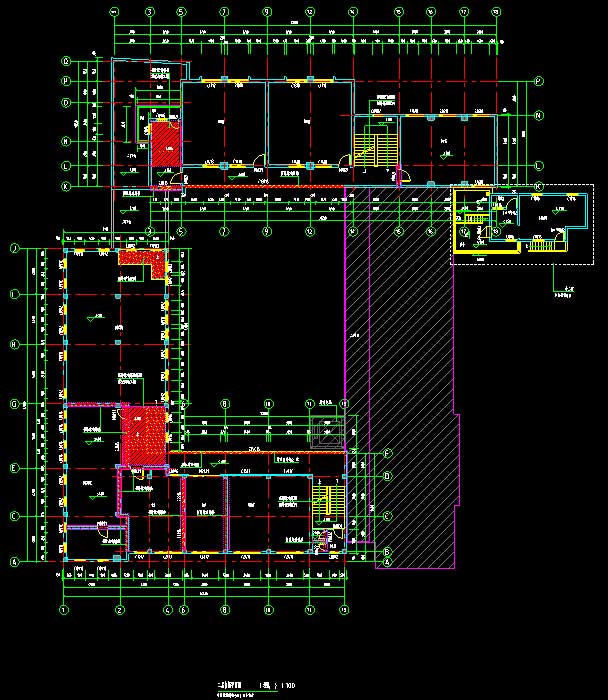

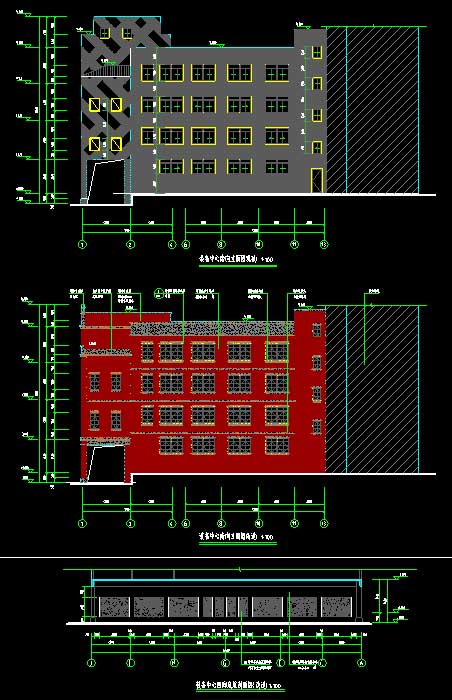

说明：该项目为某办公楼加固维修改造工程建筑、结构、给排水、电气、采暖通风施工图（含建筑工程设计更改通知单），总用地面积1303.34平方米，建筑面积2364.64平方米，建筑基底面积893.5平方米，地上4层(局部3层)，建筑总高17.1m(14.6m)。北侧和西侧建筑的结构形式为砖混结构，南侧建筑的结构形式为框架结构，抗震设防烈度为7度。建筑约为1980年前后建设，初始建筑功能为学校，后划为现为基建中心办公场地。图纸内容含：建筑：建筑说明，节能设计说明专篇，建筑构造用料做法表，总说明附录，平面图，立面图，剖面图，打拆平面图，楼梯大样图，墙身大样图，大样图，卫生间大样图，门窗大样；结构：结构加固设计说明，柱(梁)外包(粘)钢加固表示方法说明，梁(板)粘贴钢板加固表示方法说明，梁板加固平面图，打拆、补板平面图，柱及外墙加固平面图，梁板加固平面图，首层加固及基础平面图，屋顶加固平面图，节点大样；给排水：给排水说明，给水系统原理图，排水系统原理图，消防给水系统原理图，卫生间给排水大样，消防泵房大样图，高位消防水箱大样图，给排水平面图；电气：电气说明，配电系统图，照明平面图，配电平面图，防雷设计通用说明，防雷平面图，起泵按钮平面图，弱电平面图；暖通：暖通说明，主要设备材料表，空调通风平面布置图，风口天花平面布置图，屋面空调室外机平面布置图，空调系统示意图等等。
