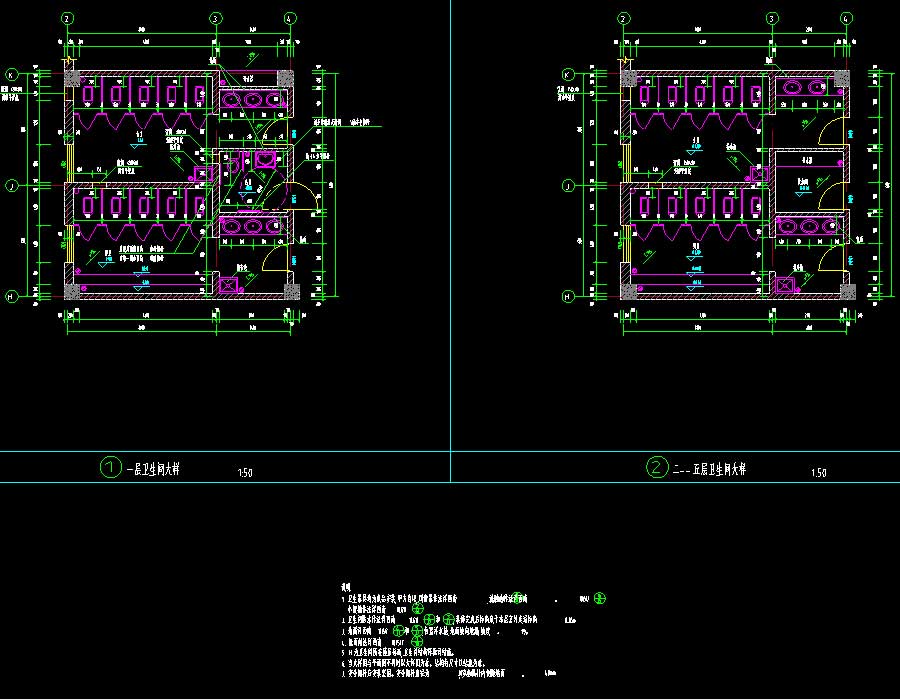

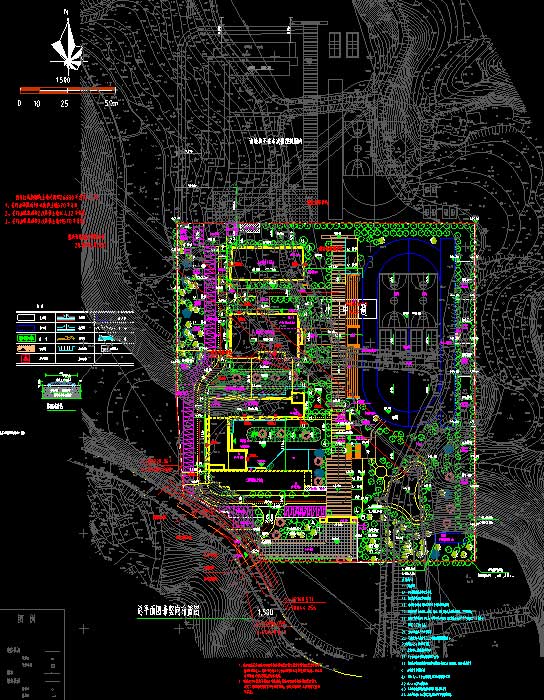

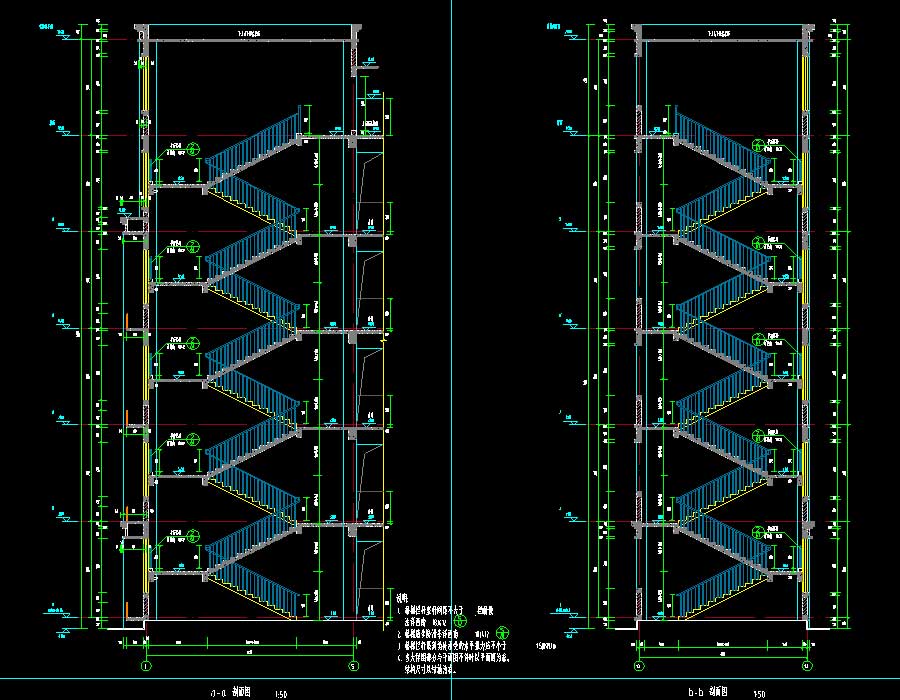

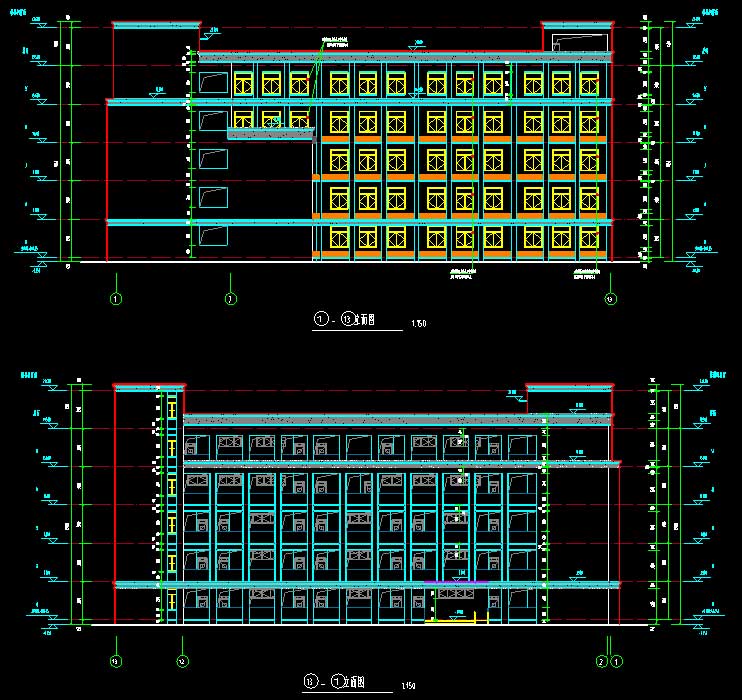

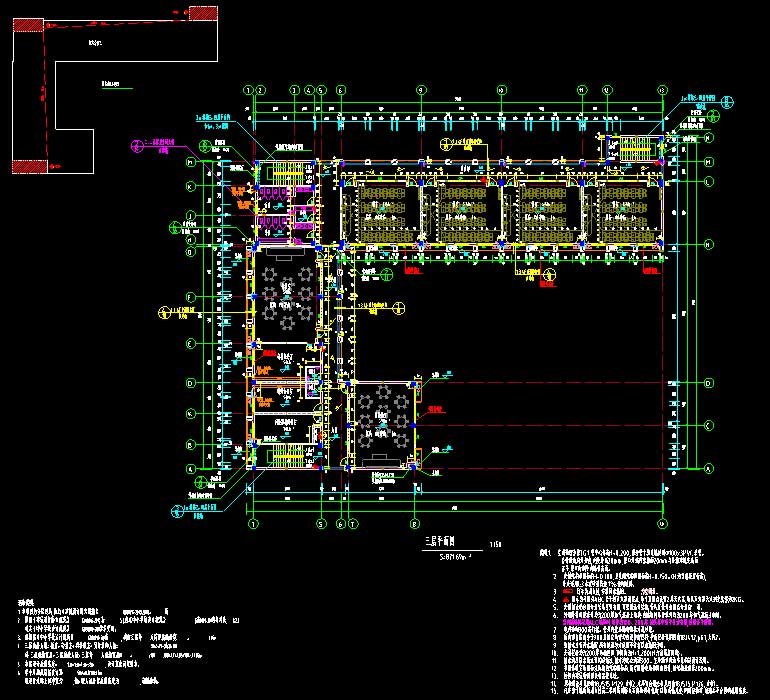

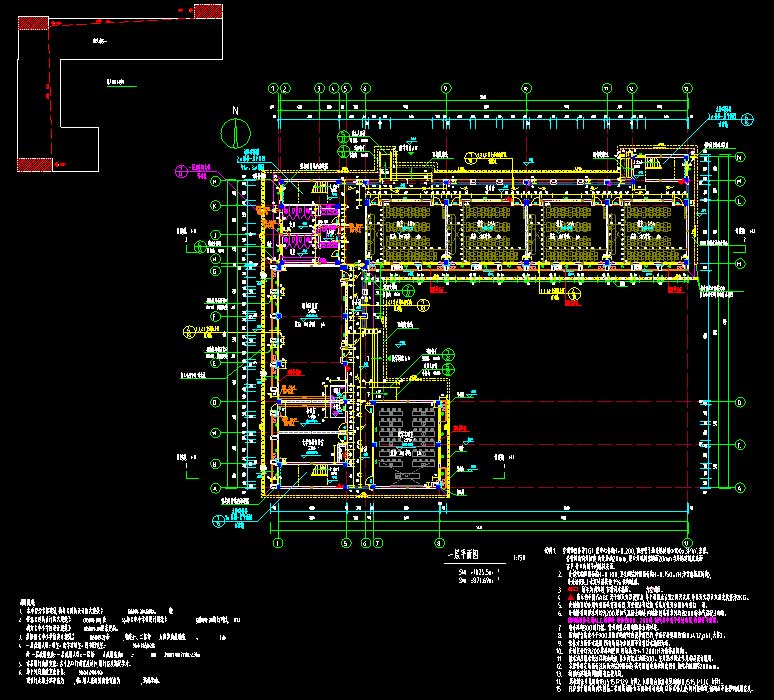

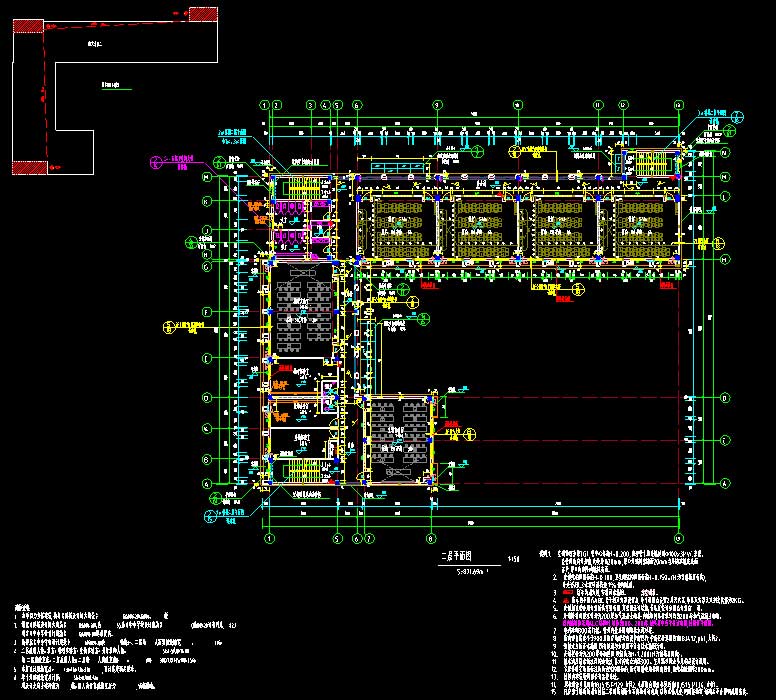

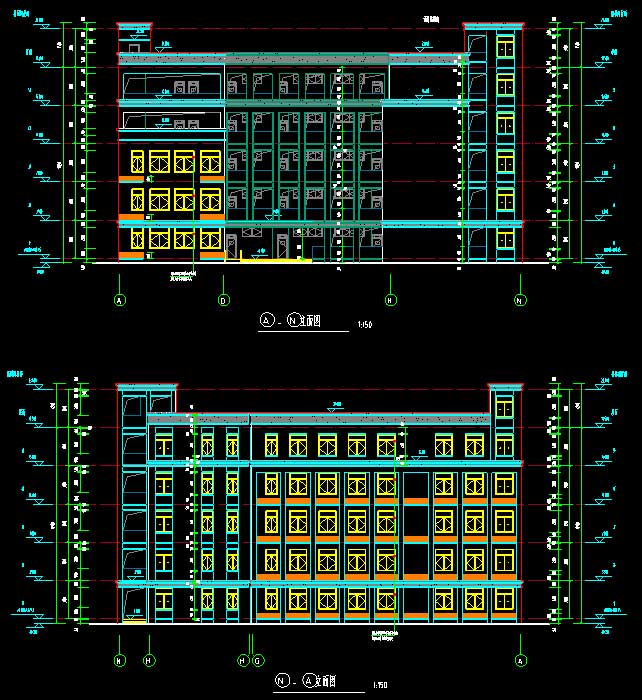

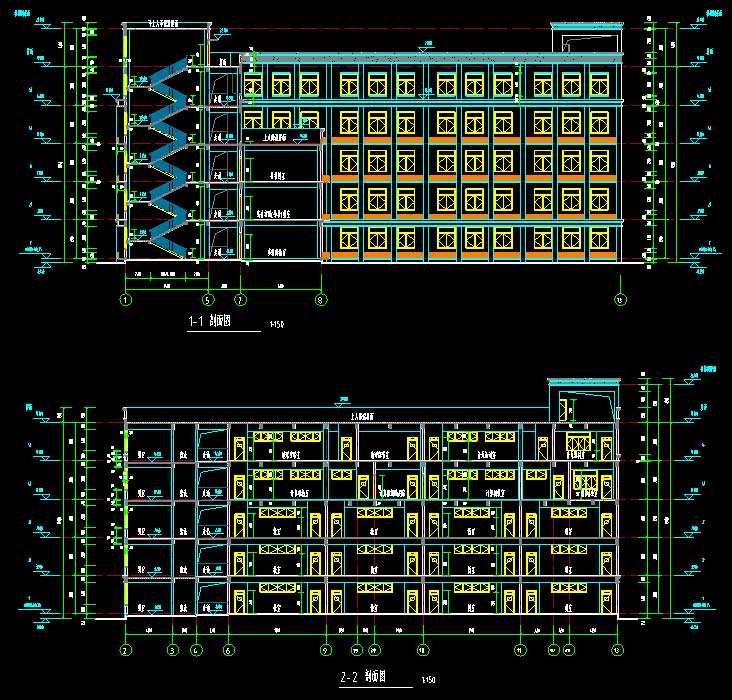

说明：该项目为某地中学搬迁还建项目全专业施工图（含初设专家意见及回复），图纸包括建筑、结构、给排水、电气、采暖通风、节能及绿建、BIM、景观、装修、智能化、抗震支架、生化池、标识标牌及平场图、评审补图等。项目包括1#教学楼，2#食堂、风雨操场，3#学生宿舍及门卫、发电机房和卫生间。抗震设防烈度为7度，主要结构形式为框架结构。其中，1#教学楼建筑高度为19.95米，地上层数5层，建筑面积为4199.27平方米；2#食堂、风雨操场建筑高度为13.95米，地上层数2层，地下层数为1层，建筑面积为1877.75平方米；3#学生宿建筑高度为11.25米，地上层数3层，建筑面积为1923.13平方米；门卫和卫生间均为1层，建筑高度分别为3.7、3.1米，门卫、发电机房和卫生间建筑面积分别为12、77.44、49.64平方米。图纸内容含：建筑：建筑说明，装配式建筑设计说明专篇，平立剖面图，卫生间大样，楼梯大样图，节点大样图，保温构造节点大样图，门窗分格示意图，通用节点大样；结构：结构说明，装配式结构设计总说明，危大工程说明，基础施工图，墙柱施工图，模板及板配筋图，梁配筋图，预制底板平面布置图；给排水：给排水说明，给排水总平面布置图及竖向布置图，给排水系统图及轴测图，室内消火栓大系统图，室外消防原理图，给排水平面图，消防泵房及集水坑大样图，厨卫给排水大样图，热水配管平面图，热水系统原理图，卫生间给排水大样图；电气：电气说明，总平面布置图，配电箱系统图，照明平面图，配电平面图，消防系统图，屋顶层弱电平面图，屋顶防雷平面图，基础接地平面图，厨房及相关准备间配电平面图，安防平面图，综合布线平面图，智能化平面图，校园网光缆系统图，校园网拓扑图，一卡通系统图，设备网光缆系统图，智能化承载网拓扑图，监控系统图，广播系统图，停车管理系统大样图，UPS配电系统图，能耗监测系统图，有线电视系统图；暖通：暖通说明，暖通平面图；景观：景观说明，景观总平面图，景观索引图，景观竖向设计图，景观平面尺寸图，景观铺装物料图，景观网格放线图，小品布置图，栏杆布置图，栏杆详图，植物施工图；装饰：装饰说明，平面布置图，天棚吊顶图，原始平面图等等。
