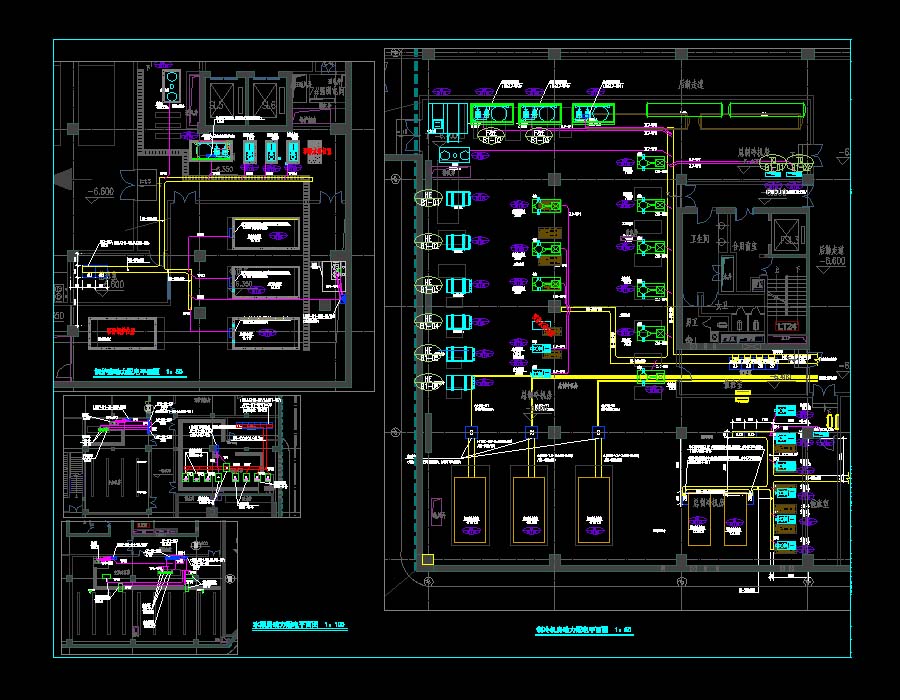

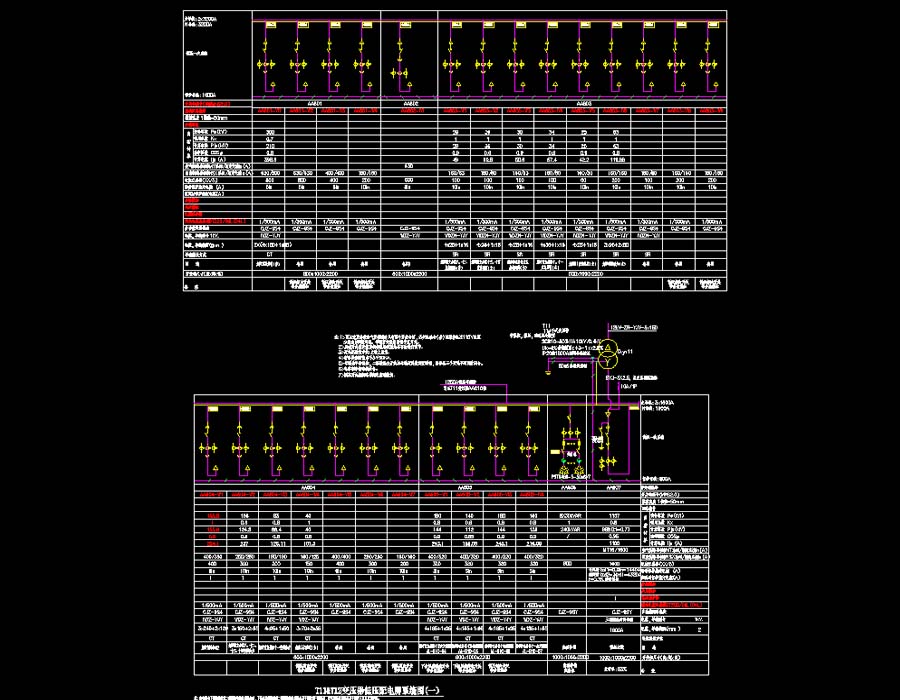

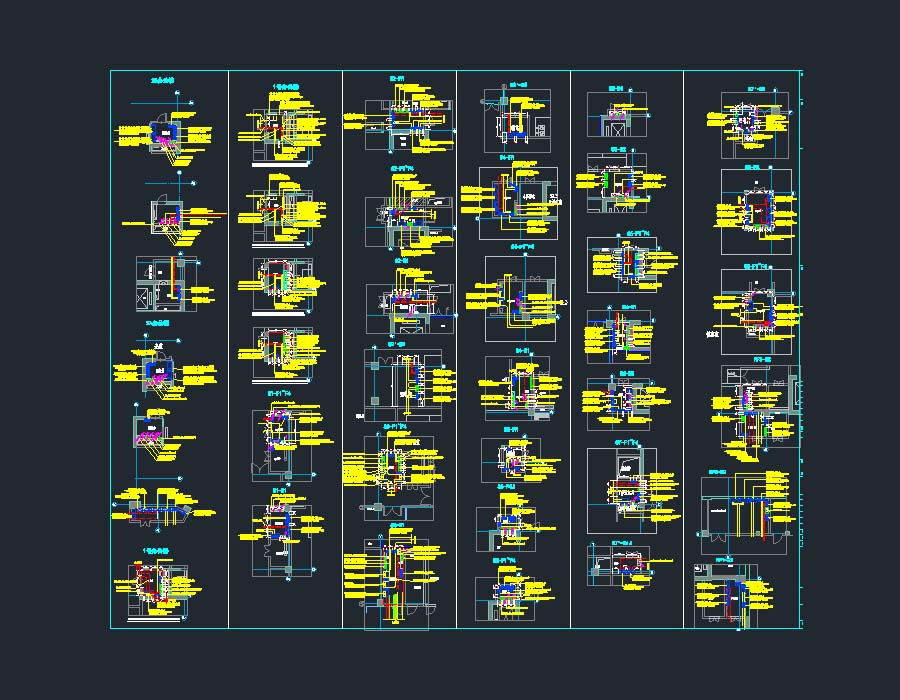

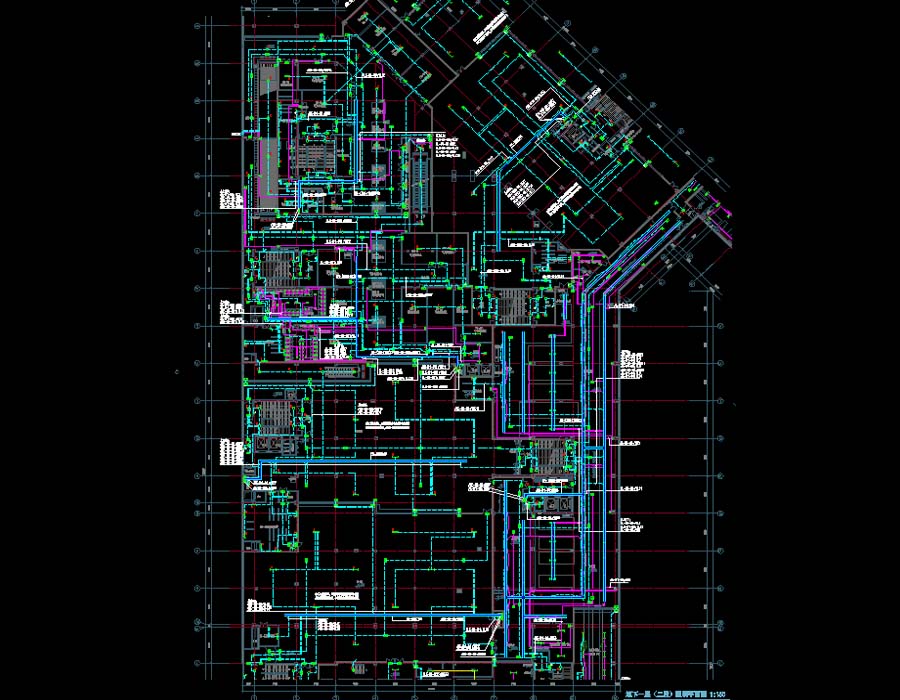

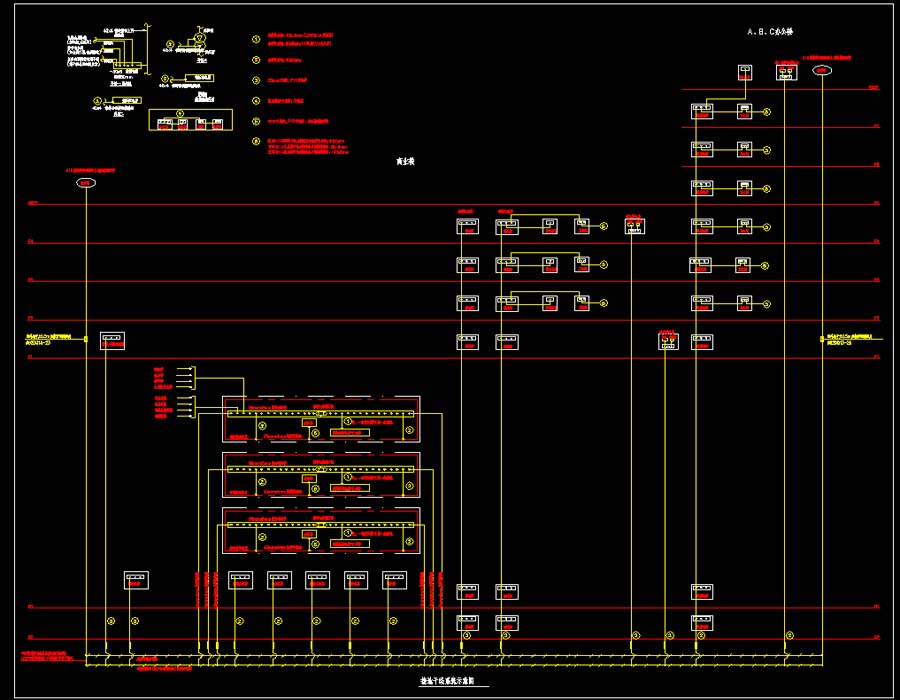

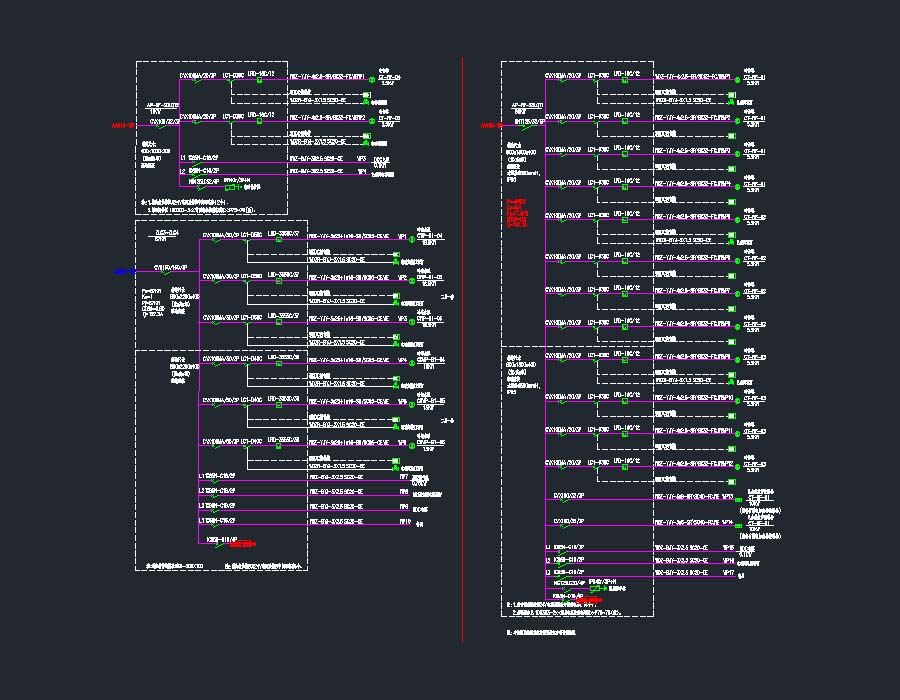

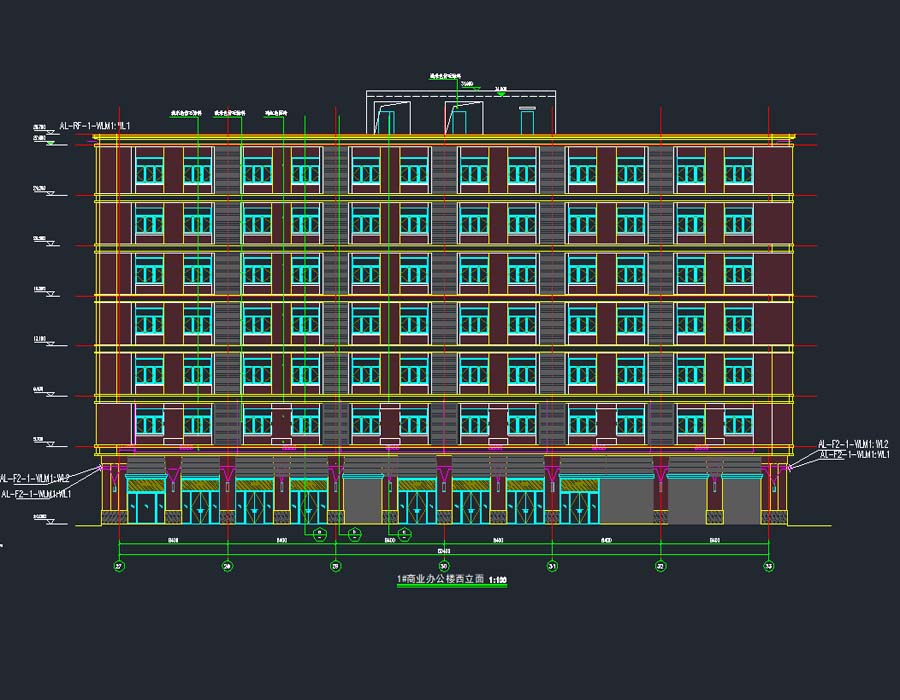

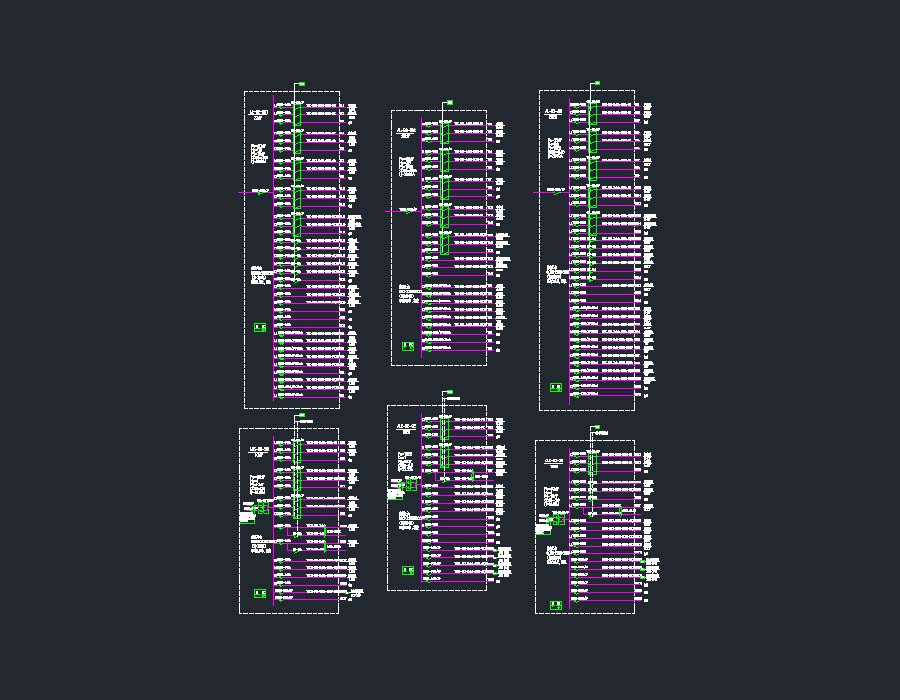

说明:该项目为某C2商业金融用地商办综合楼电气专业施工图,总建筑面积为20.3万平方米,地下为2层,地上购物中心4层,商业办公楼7层,主要建设内容为商业中心、写字楼等。图纸包括:强电施工图设计说明,强电系统图例及设备材料表,商业、百货、超市高低压供电系统示意图,商业、百货、超市高压配电系统图,变压器低压配电屏系统图、竖向干线图,变配电监控系统示意图,接地干线系统示意图,动力配电系统图,电气平面分段示意图,动力平面图,照明系统图,购物中心应急照明平面图,插座、照明平面图,火灾自动报警系统说明,火灾报警干线系统图,背景音乐及紧急广播系统图,电气火灾监控系统图,消防应急电源监控系统图,火灾漏电及消防电源监控平面图,火灾自动报警、接地、防雷平面图,商业变配电机房设备布置平面图、基础接地平面图、照明平面图、剖面图,电机房详图,制冷机房、锅炉房、水泵房配电平面图,电气竖井详图,外立面照明系统图。
