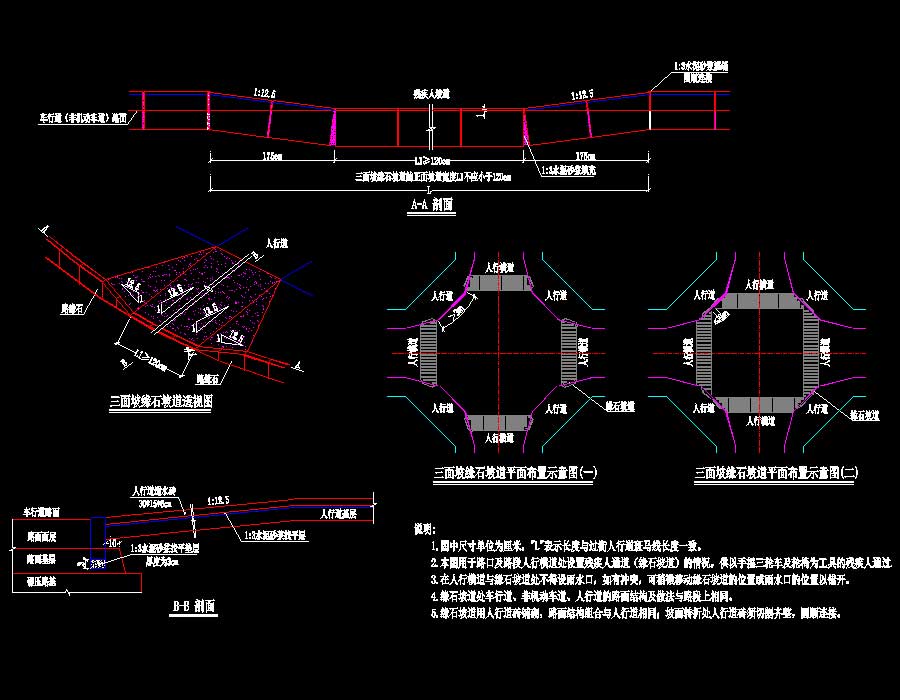

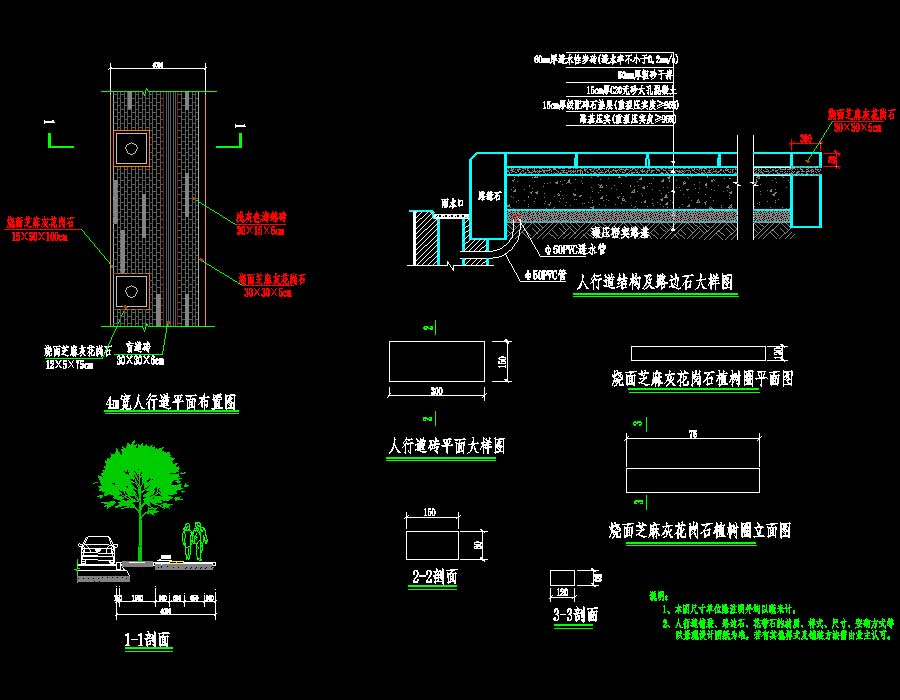

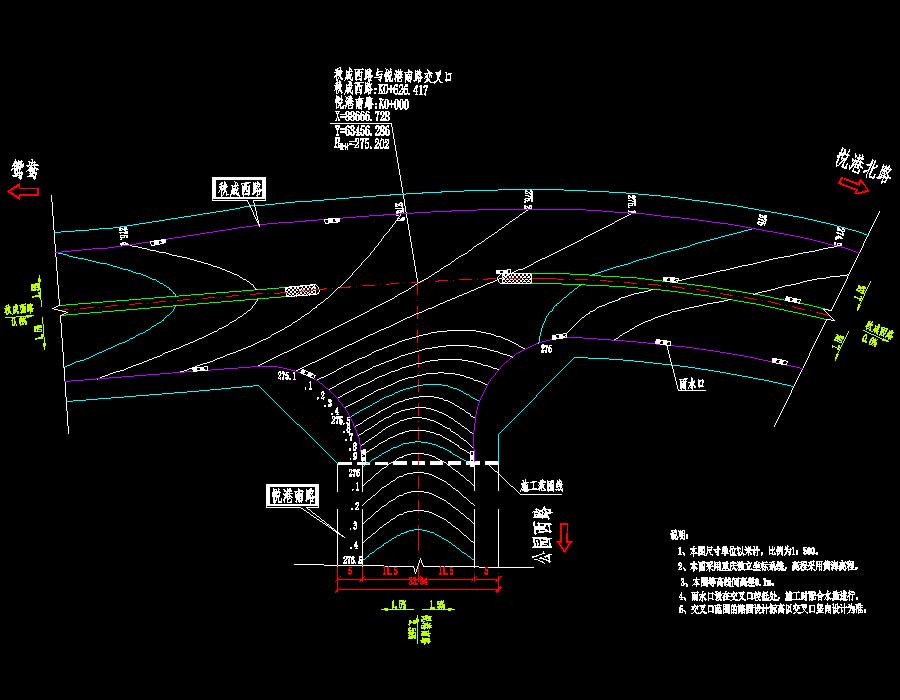

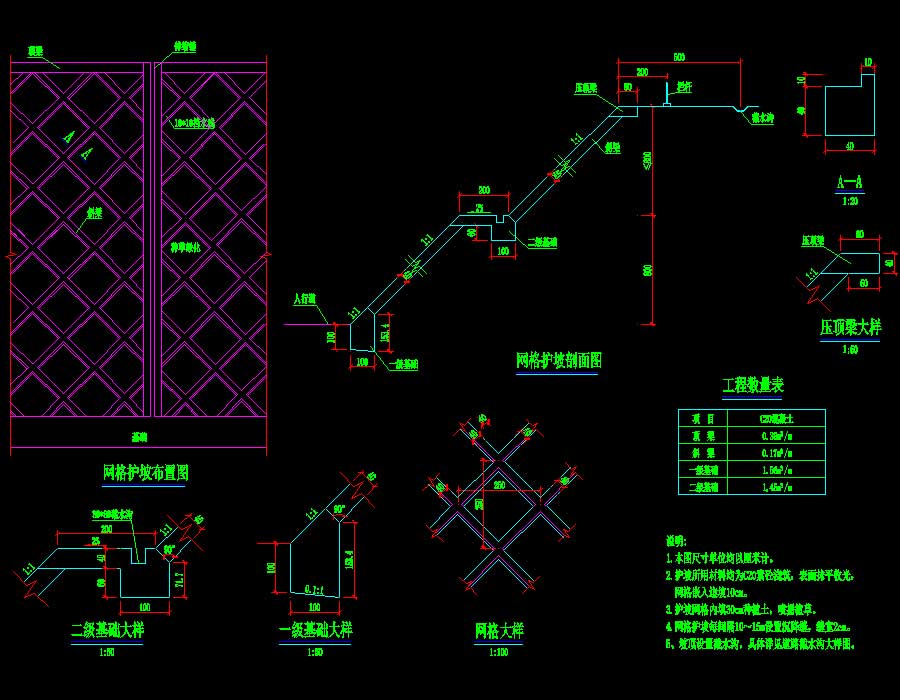

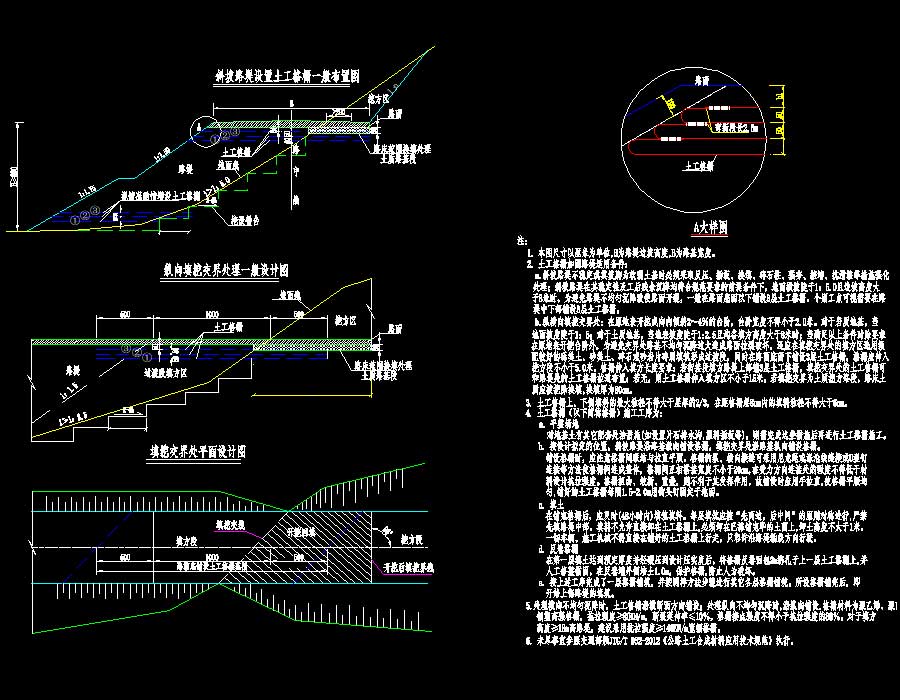

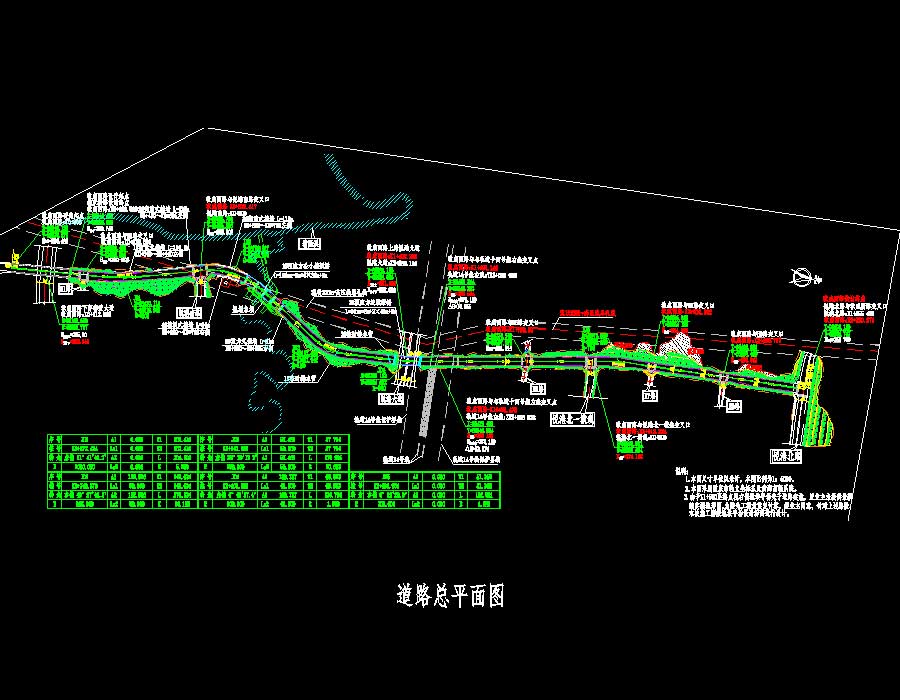

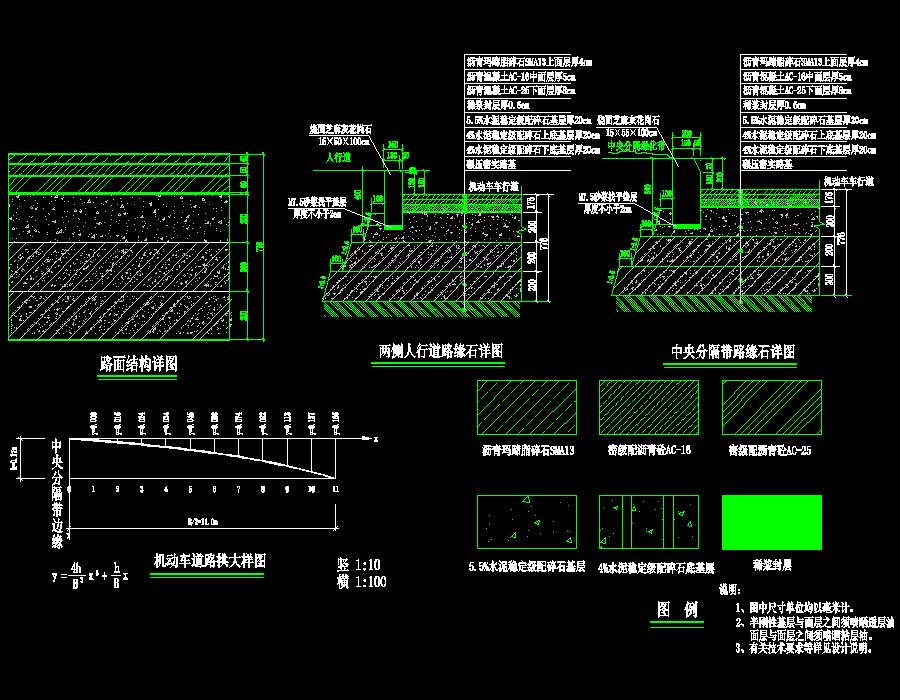

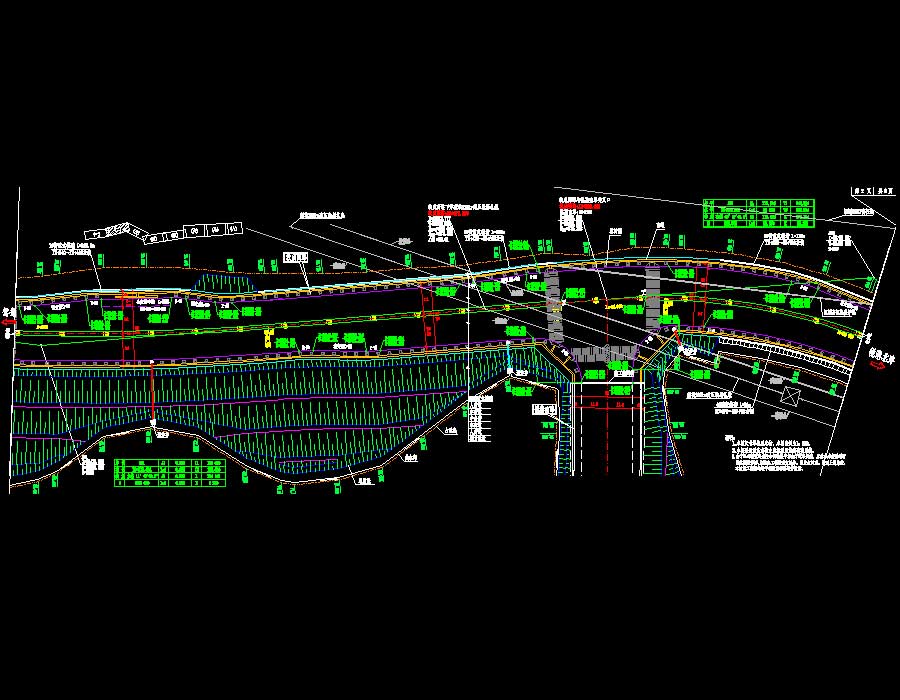

说明:该项目为某道路工程设计施工图,道路全长约2523.703米,道路等级为城市主干路,标准路幅宽度为32米,双向六车道,设计时速为50km/h。沿线主要结构物有跨河桥1座、跨线桥1座及五处支挡结构。本套图纸包含:第一册《道路工程》。图纸内容含:道路工程施工图设计说明、区位图、道路标准横断面图、道路总平面图、道路总纵断面图、道路直线、曲线及转角一览表、逐桩坐标表、道路平面图、道路纵断面图、路基典型横断面图、道路横断面图、土石方工程数量表、交叉口竖向设计图、路基处理平面图、特殊路基处理工程数量表、SMA路面结构、路缘石结构详图、人行道铺装平立面图及做法大样、盲道设计图、人行道残疾人通道设计图、特殊路基处理图、防撞栏杆大样图、人行道护栏大样图、陡坡路堤及填挖交界处理设计图、强夯设计图、挖方段骨架护坡大样图、填方段骨架护坡大样图、挡墙平面布置图、挡墙典型横断面图、重力式挡墙大样图、衡重式路肩墙大样图、格架式锚杆挡墙支护大样图、桩板挡墙配筋图、锚索大样图、2.5mX3.5m挖孔桩锁口及护壁大样图、仿青条石饰面及施工图阶段结构计算书及地勘图纸及计算书。(第三册 排水工程1.zip: 数据错误,文件被破坏)
